Введение
«Звон» – распространённый термин, обозначающий нежелательные колебания, которые происходят при коммутации ключа и наличии паразитных индуктивностей и ёмкостей. Паразитная ёмкость ключа, высвобождающая энергию при его переключении, образует звон с паразитными индуктивностями дискретных силовых дросселей, проводников печатной платы, выводов компонентов, разъёмов и т.д. Поскольку у печатных плат всегда имеются паразитные элементы, все импульсные преобразователи генерируют, по крайней мере, незначительный звон. Частоты этих электромагнитных помех (ЭМП), как правило, находятся в диапазоне 50–200 МГц. На этих частотах проводники печатных плат, а также входные и выходные выводы работают как антенны, приводя к появлению кондуктивных помех и излучаемого шума.
Большинство импульсных преобразователей работает на частотах до 5 МГц. Поскольку мощность высших гармонических составляющих, возникающих при коммутации, как правило, очень мала на частотах до 50 МГц и выше, на осциллограмме излучаемых ЭМП эти гармоники маскируются основной частотой и могут остаться незамеченными. Кроме того, если пульсации основной частоты относительно просто подавляются с помощью LC-фильтров, то с гармониками высших порядков дело обстоит иначе. На частотах 50–200 МГц многие дроссели фильтра ведут себя не как индуктивности, а как ёмкости, и практически перестают ослаблять сигналы. Схожим образом ведут себя и конденсаторы фильтра, импеданс которых в диапазоне 50–200 МГц приобретает индуктивный характер. В таких случаях более эффективным способом фильтрации является использование ферритовых бусин, поскольку у них очень малое сопротивление на низких частотах (как правило, меньше 10 МГц). Однако у этих компонентов очень большие резистивные потери в диапазоне частот от 10 МГц до 1 ГГц, что зависит от их типа и конструкции. Как правило, ферриты применяются последовательно входным и выходным соединениям импульсных преобразователей, а также последовательно силовым ключам, как видно из рисунка 1.

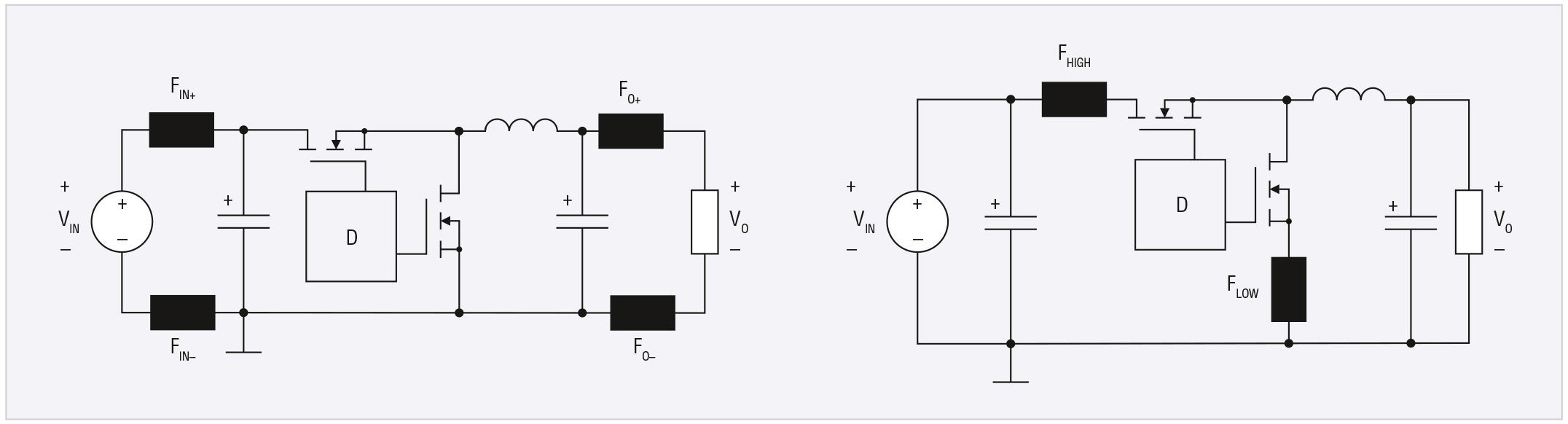

Поскольку главным недостатком размещения ферритовых бусин на рисунке 1 является прохождение через них больших токов, номинальные сопротивления этих устройств по постоянному току должны соответствовать требованиям к мощности рассеивания. Кроме того, необходимо также учитывать рассеиваемую мощность устройствами при преобразовании высокочастотного звона в тепло. Величину рассеиваемой мощности высокочастотных токов трудно рассчитать, т.к. амплитуда сигналов почти полностью зависит от паразитных элементов. На практике ферритовые бусины выбираются так, чтобы их номинальный ток в два раза превышал фактическое максимальное значение тока через эти элементы. При небольшой мощности применяются недорогие устройства для поверхностного монтажа, но при высоких значениях мощности необходимо параллельно устанавливать большие ферриты, что приводит к удорожанию схемы и уменьшению свободного места на плате.
В статье рассматриваются ферритовые бусины типоразмеров 0603 и 0805, которые позволяют уменьшить скорость нарастания фронта в переходных процессах при коммутации MOSFET верхнего плеча в синхронном понижающем преобразователе, что, в свою очередь, позволяет уменьшить амплитуду и продолжительность звона. В частности, уменьшение скорости нарастания фронта импульсов обеспечивает превосходные результаты; при этом лишь незначительно возрастают потери на переключение. Эта задача решается путём тщательного выбора и настройки сопротивления, установленного в цепь затвора MOSFET или вывода с положительным напряжением питания для затвора в управляющей цепи. Однако ферритовая бусина того же размера, что и резистор, так же или даже лучше справляется с поставленной задачей. Выбор бусины осуществляется с помощью её технического описания, что намного сокращает время испытаний.
Установка бусины последовательно бутстрепной схеме
На рисунке 2 показаны два возможных способа реализации элемента, ограничивающего скорость нарастания фронта импульсов: в цепь затвора MOSFET верхнего плеча или последовательно бутстрепной цепи.
Второй способ предпочтительнее по трём основным причинам. Во-первых, при его использовании ограничивается только скорость восходящего фронта, благодаря чему экономится расходуемая мощность, т.к. в каждом цикле замедляется только один переходный процесс (при его замедлении, как известно, увеличиваются потери на переключение). Во-вторых, замедление скорости нарастания восходящего фронта управляющего MOSFET в синхронном понижающем преобразователе может стать причиной возникновения нежелательного сквозного тока между шинами питания, когда оба MOSFET одномоментно находятся во включённом состоянии. В-третьих, если резистор затвора можно задействовать, только если MOSFET не встроен в преобразователь, то бутстрепный вывод доступен при использовании большинства понижающих регуляторов с собственными MOSFET, что повышает применимость этого метода для управляющих микросхем многих других типов.
Выбор ферритовой бусины

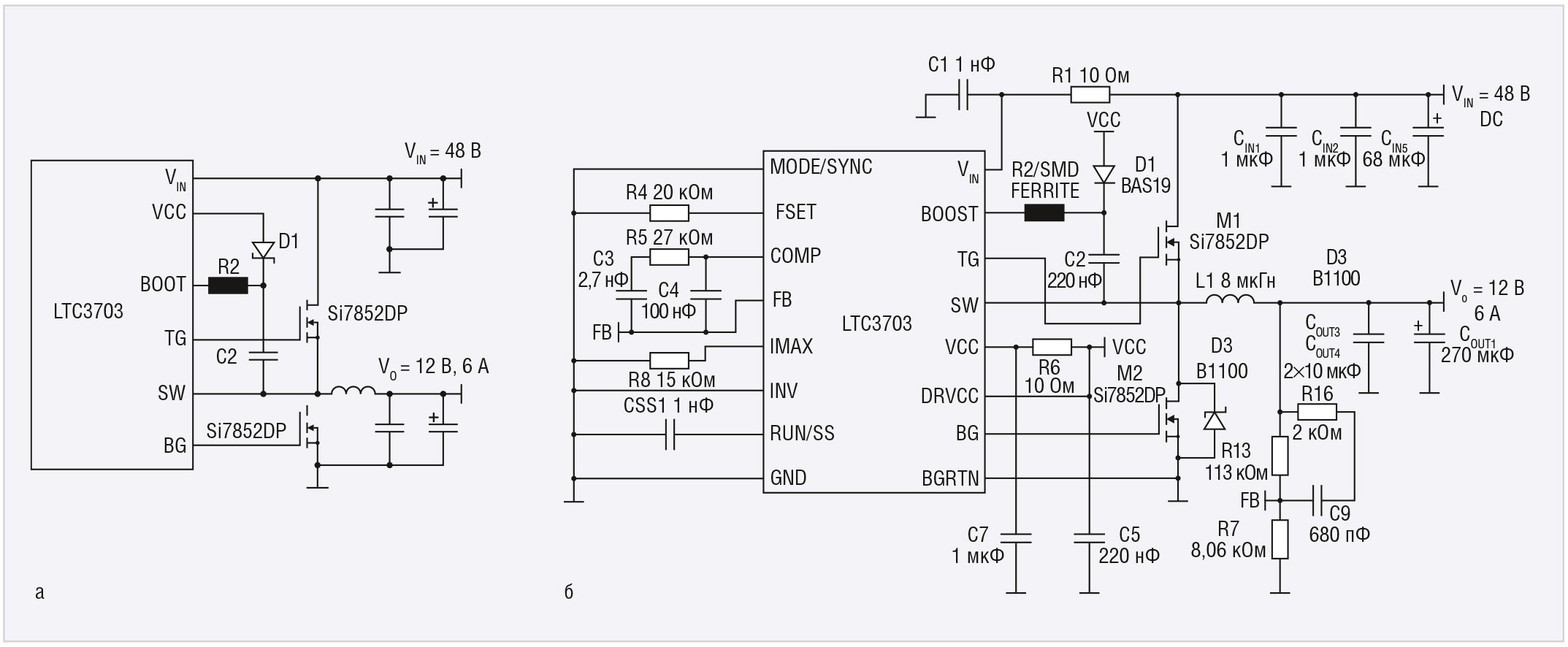

Для рассматриваемого приложения предлагается демо-плата DC501A с синхронным понижающим контроллером LTC3703 Linear Technology. Упрощённая схема его использования показана на рисунка 3а, а на рисунке 3б – полная схема.
Измерение частоты звона

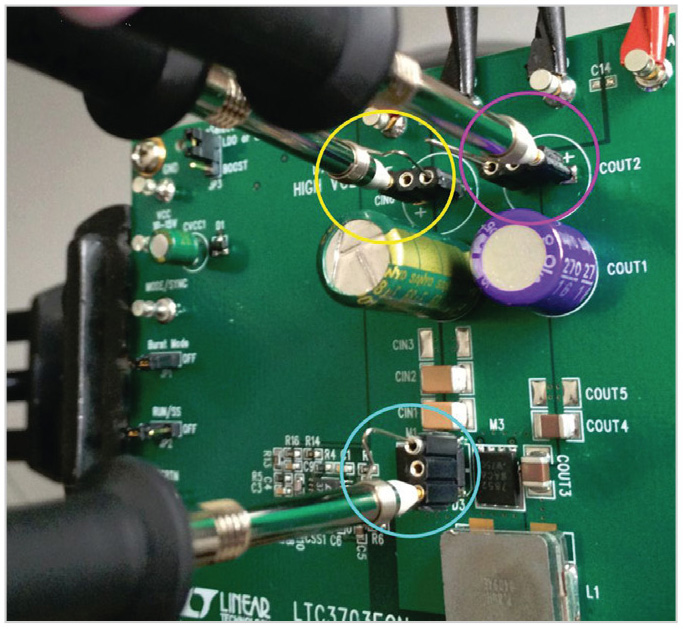

Рассмотрим схему преобразователя, в которой отсутствуют элементы, ограничивающие скорость нарастания фронта. Как видно из рисунка 3а, типовое значение входного напряжения этого преобразователя составляет 48 В, выходное – 12 В, а максимальный выходной ток – 6 А. Для захвата восходящего фронта сигнала коммутационного узла следует выбрать полную полосу пропускания осциллографа. Воспользуемся пробником с пружинными наконечниками, который поставляется вместе с вольтметровыми щупами для осциллографов, чтобы минимизировать поступление излучаемых помех в контуре, образованном наконечником и гибким заземляющим проводом. Для испытаний было выбрано приспособление с секцией из трёх выводов, находящихся на расстоянии 2,54 мм друг от друга, с центральным усечённым выводом (см. рис. 4).
Вместо отсутствующего или утерянного пружинного наконечника можно с успехом задействовать кусок неизолированного провода длиной 0,5–0,75 мм, обвитого вокруг корпуса пробника.

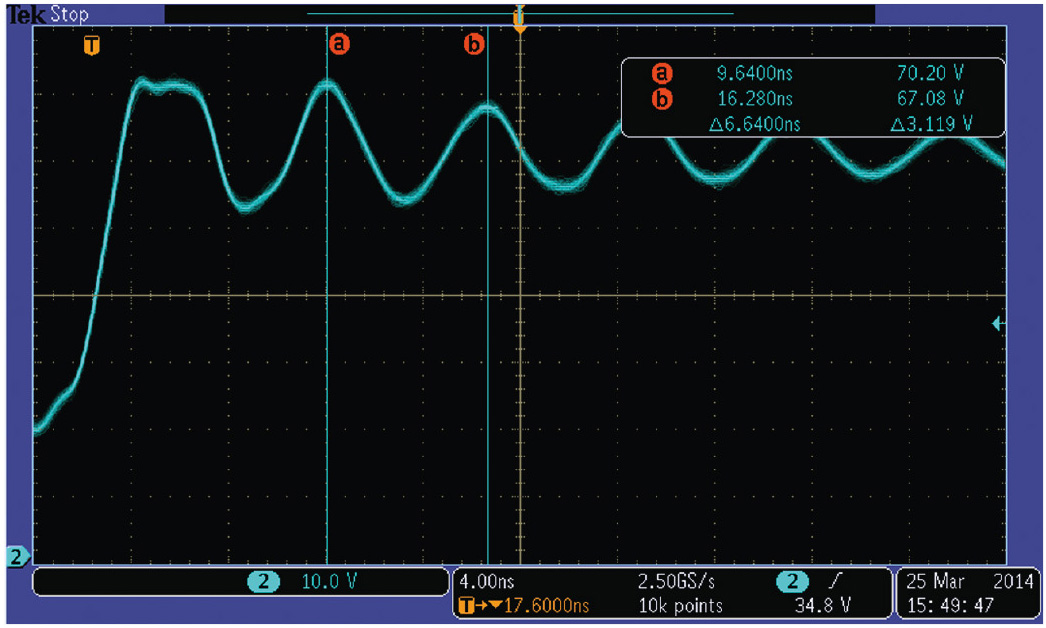

На рисунке 5 масштаб отображения сигнала выбран так, чтобы можно было легко измерить частоту звона. В данном случае она равна 150 МГц.
Расчёт или измерение среднего бутстрепного тока
Средний бутстрепный ток силового MOSFET верхнего плеча рассчитывается следующим образом:
IgDRIVE = 0,5×QG–MAX×fSW.
В рассматриваемом примере преобразователь работает на частоте 260 кГц, а величина максимального заряда на затворе равна 41 нКл. Исходя из того, что длительность переднего фронта импульса при коммутации составляет 1% периода сигнала, для образования максимального заряда затвора 41 нКл средний ток во включённом состоянии MOSFET равен примерно 5,3 мА:
IgDRIVE = 0,5×41 нКл × 260 кГц = 5,3 мА.
В сигнал бутстрепного тока также входят импульсные помехи, возникающие при переключении тока MOSFET величиной 1 А или больше. Поскольку их продолжительность не превышает 100 нс, а вклад в разогревание феррита минимальный, ими можно пренебречь.
Выбор феррита с максимальным сопротивлением на частоте звона
Ферритовые бусины для поверхностного монтажа серии WE-CBF от компании Wurth Elektronik выпускаются с типоразмерами 0402–1812, а благодаря серийному производству у серии 0603 очень привлекательная цена. (Заметим, что в серии WE-TMSB имеются миниатюрные ферритовые бусины). Несмотря на свои малые размеры, даже компоненты серии 0603 с максимальным сопротивлением при 150 МГц могут работать со средним током 50 мА и тем более с управляющим током 5 мА, как в рассматриваемом примере.

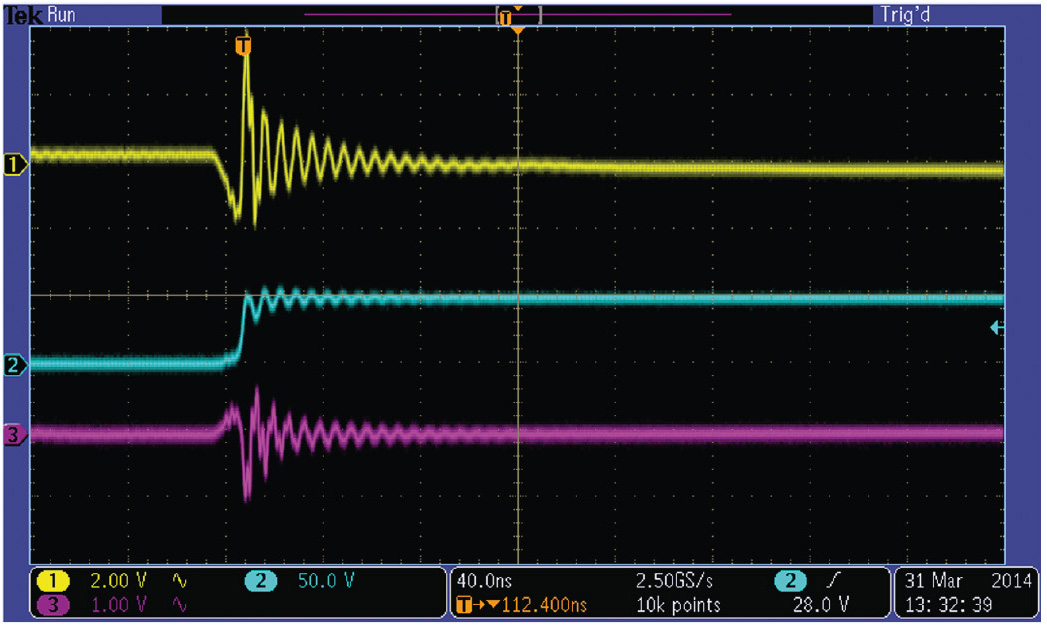

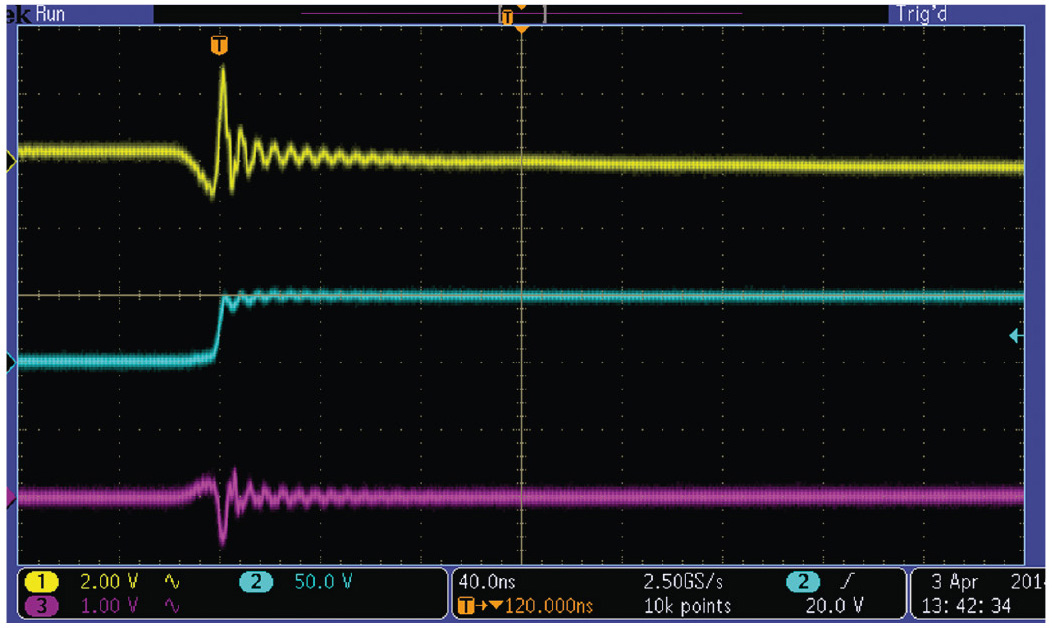

На рисунках 6–9 сравнивается работа исходной схемы без элемента управления скоростью нарастания фронта со стандартным резистором 16,2 Ом, с ферритовой бусиной 74279265 (типоразмер: 0603; номинальное сопротивление: 600 Ом при 150 МГц), а затем с ферритовой бусиной 742792693 (типоразмер: 0603; номинальное сопротивление: 2200 Ом при 100 МГц; на 150 МГц сопротивление равно примерно 1500 Ом).

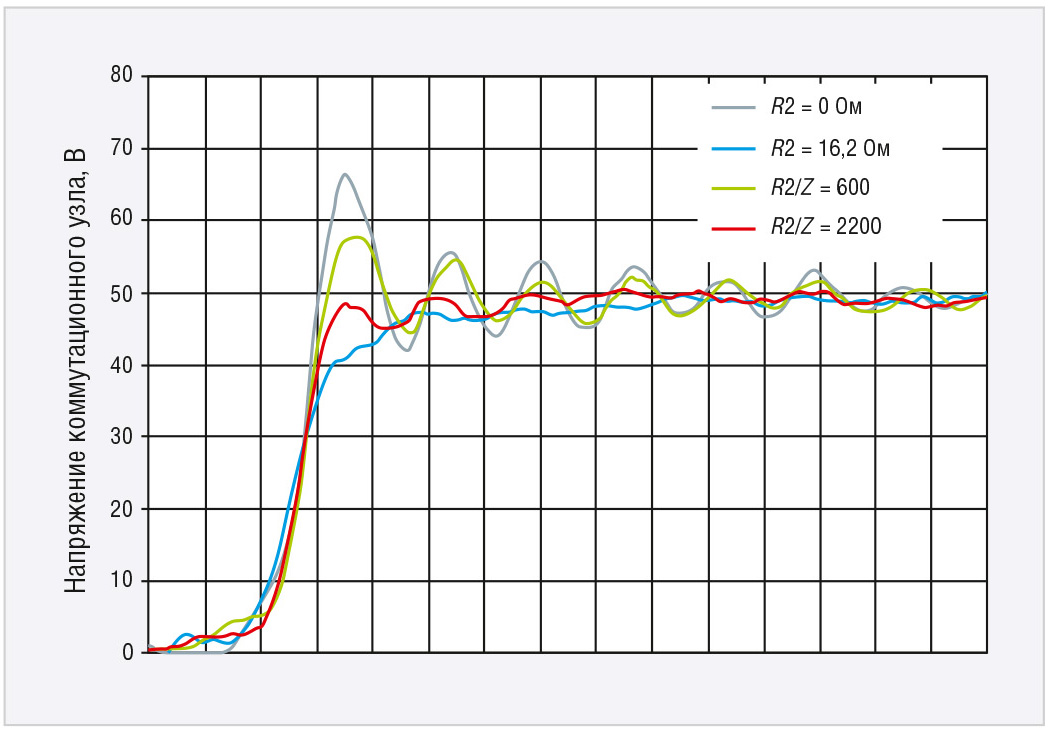

Это устройство с максимальным сопротивлением на частоте звона позволяет наилучшим образом уменьшить не только амплитуду, но и продолжительность нежелательных колебаний (см. рис. 10), а его выбор не представляет особого труда и осуществляется с помощью соответствующих технических описаний.

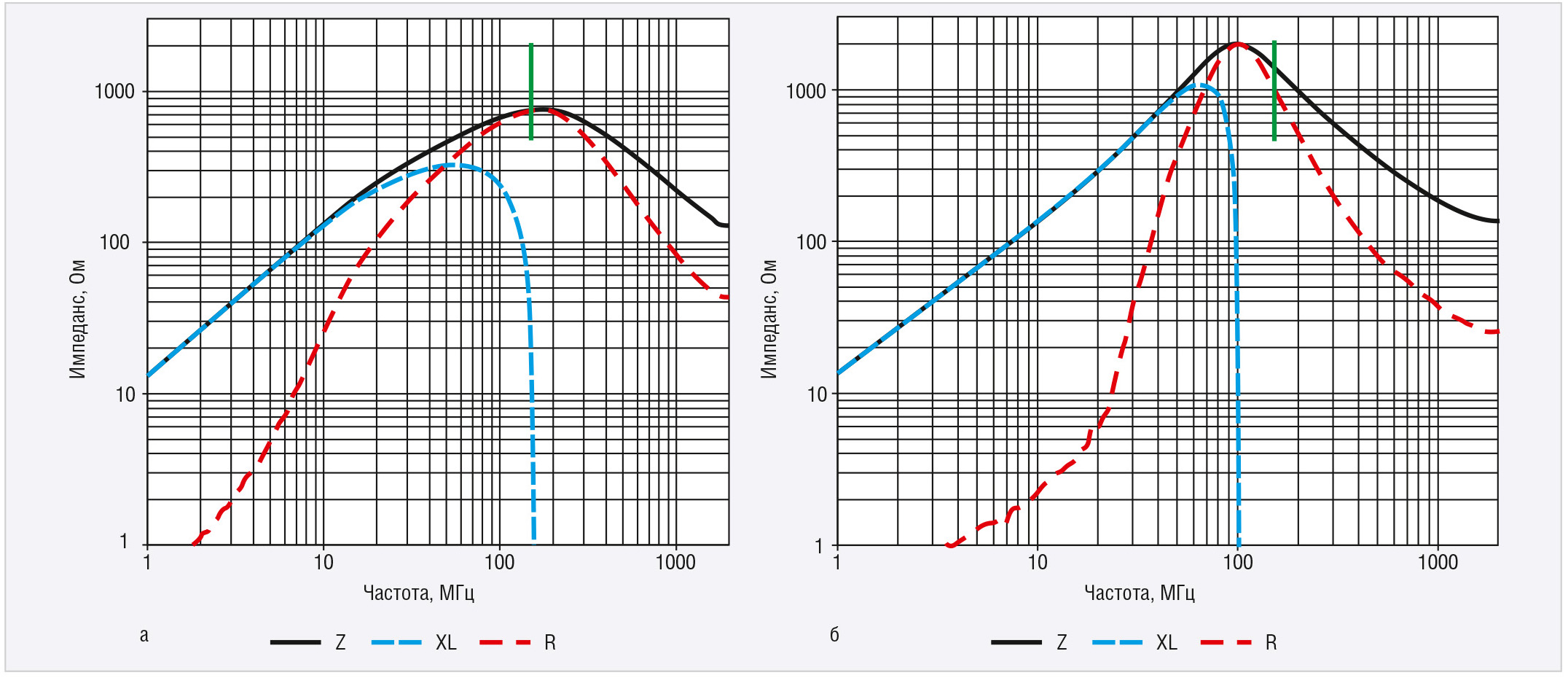

На рисунке 11 показаны типовые частотные характеристики реактивного сопротивления, активного сопротивления и импеданса ферритовых бусин 74279265 (600 Ом) и 742792693 (2200 Ом). На всякий случай напомним, что на количество тепла, образующегося за счёт преобразования высокочастотного сигнала, влияет активное (омическое) сопротивление.
Потери мощности и её рассеивание
При управлении крутизной сигнала достигается некий компромисс между уменьшением ЭМП и растущими потерями. Замедление скорости нарастания сигнала при переключении MOSFET может привести к перегреву этого ключа, снижению общей эффективности до неприемлемого уровня.

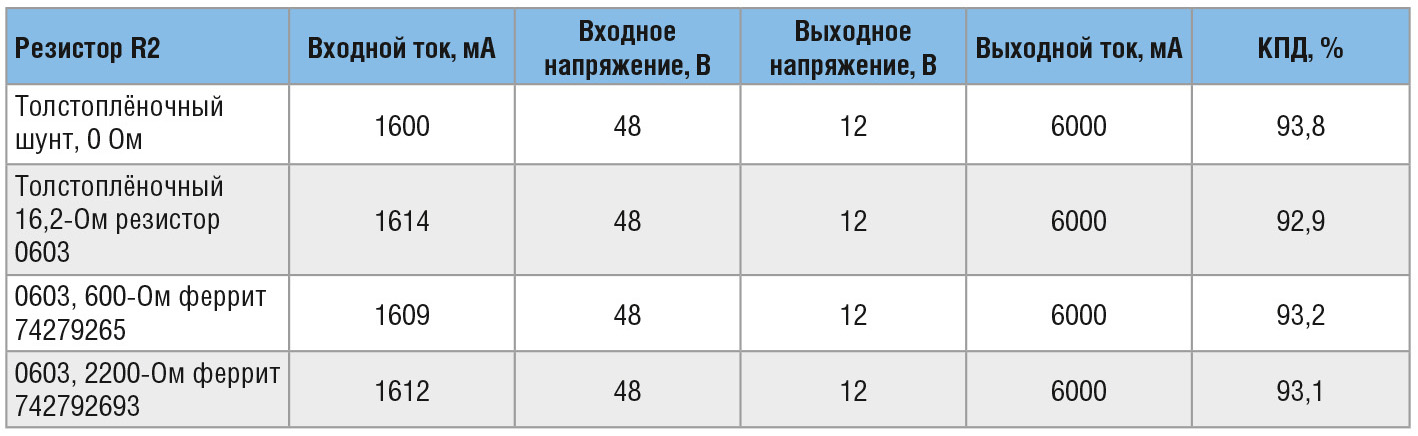

В таблице 1 представлены значения входного тока и КПД рассматриваемой схемы без элемента управления крутизной сигнала, с подобранной величиной R2 = 16,2 Ом и с двумя ферритовыми бусинами.
Несмотря на то что для повышения электромагнитной совместимости потребовалось немного уменьшить КПД, применение феррита с номинальным сопротивлением 2200 Ом имеет небольшое преимущество по эффективности ограничения скорости нарастания и уменьшения звона по сравнению с использованием резистора.
Анализ излучаемых помех
В этом разделе рассматривается соответствие излучаемых электромагнитных помех демо-платы DC501A стандарту EN 55022 по ЭМС для ИТ-оборудования.

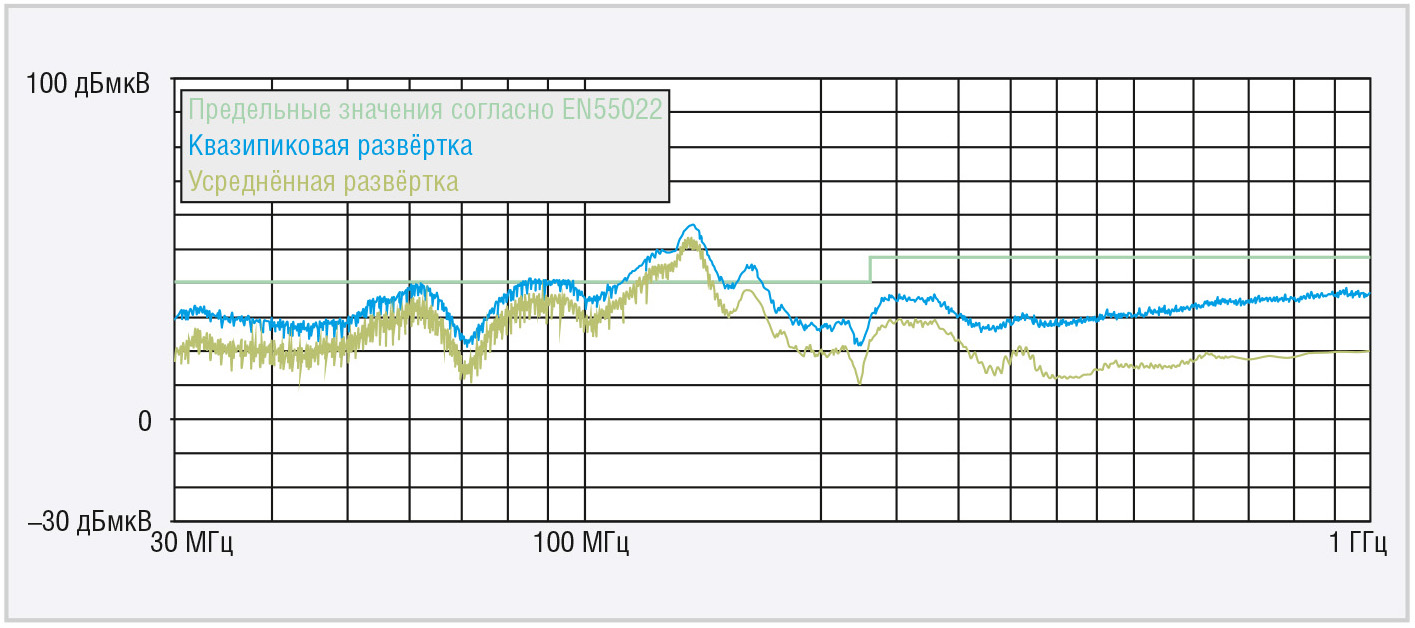

На рисунках 12–15 представлены частотные развёртки излучаемых ЭМП демо-платы DC501A для рассматриваемых четырёх случаев: без ограничивающего элемента, с ограничивающим элементом R2, а также с использованием двух ферритовых бусин с разными сопротивлениями.

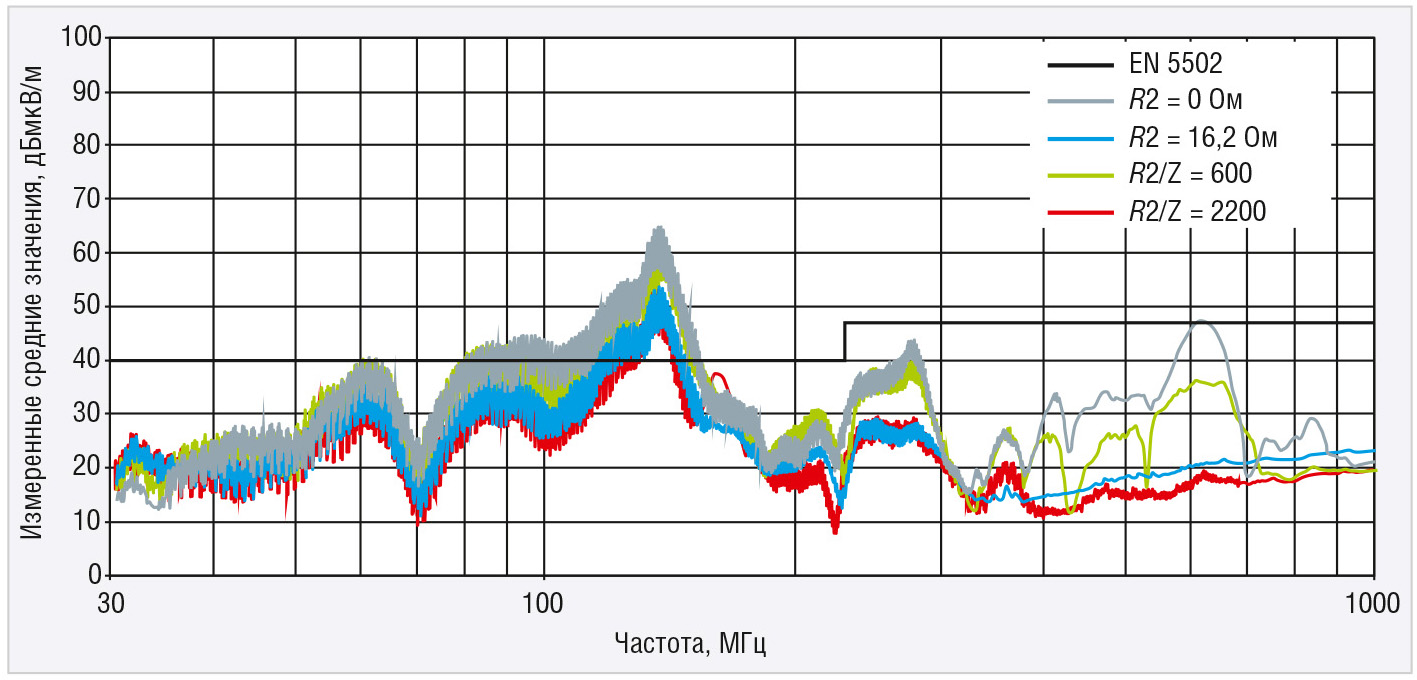

На рисунке 16 сравниваются все указанные развёртки, а в таблице 2 приводятся уровни излучаемых ЭМП в диапазоне 150 МГц в зависимости от используемых ограничивающих элементов.
В своей совокупности, развёртки излучаемых ЭМП подтверждают данные, взятые из частотной области: правильно подобранный резистор, установленный последовательно положительному выводу питания бутстрепной схемы, уменьшает квазипиковые и усреднённые уровни излучаемых помех примерно на 10 дБмкВ, а ферритовая бусина с максимальным сопротивлением на основной частоте шума работает не хуже, а часто и лучше этого резистора.
Управление включением и выключением в драйверах затвора в нижнем плече
Управление скоростью нарастания фронтов импульсов осуществляется и с помощью выводов затвора других импульсных преобразователей. При этом необходимо учитывать положение ограничивающего элемента относительно затворов MOSFET и IGBT. К другим топологиям с ключами в верхнем плече относятся однотактный прямоходовой полумостовой и мостовой преобразователи. При их использовании необходимо устанавливать элемент управления затвором последовательно выводу положительного питания драйвера затвора с плавающей землёй. Однако в каждой из этих топологий применяется также, по крайней мере, один ключ нижнего плеча, а в повышающих, обратноходовых, прямоходовых и пушпульных преобразователях используются только ключи нижнего плеча. Как правило, нарастающий фронт сигналов требует управления, а продолжительность спадающего фронта должна быть как можно меньше. Относительно малое количество управляющих ИС оснащено специализированным выводом для управления положительного вывода источника питания их драйверов ключей нижнего уровня, тогда как в большинстве случаев наилучшим решением является установка небольшого диода Шоттки параллельно элементу управления крутизной импульсов. При этом оба подключаются к затвору, как видно из рисунка 17.
Выводы
Ферритовые бусины, установленные последовательно бутстрепному выводу понижающего преобразователя, представляют собой эффективные компоненты по ограничению звона. Эти бусины ослабляют высокочастотный шум, не занимая большого места на печатных платах и не ухудшая эффективность решения. Их преимущества над резисторами заключается в простоте выбора и малом времени тестирования. Несколько более высокая стоимость феррита 0603 по сравнению с толстоплёночным резистором того же типоразмера компенсируется использованием более компактных, лёгких и недорогих фильтров на входах и выходах импульсных преобразователей. Снабберным схемам, установленным последовательно или параллельно коммутационным элементам, не приходится рассеивать достаточно большую мощность, что позволяет повысить эффективность, уменьшить рабочую температуру, стоимость решения и место, занимаемое на печатной плате.
