ix Industrial: назвался груздем – полезай в кузов

Промышленные устройства становятся всё более миниатюрными и всё более совершенными. При этом часто приходится использовать интерфейсы для передачи данных и питания, представленные на рынке в течение десятилетий и хорошо зарекомендовавшие себя, но уже устаревшие и не лишённые недостатков. Так, например, во многих промышленных системах автоматизации используются разъёмы RJ-45 и M12, но зачастую они являются самыми крупными компонентами в устройствах и требуют слишком много пространства для установки. В то же время стабильность работы разъёма RJ-45 и надёжность его конструкции по-прежнему остаётся проблемой: нередко происходит поломка пластиковых рычажных защёлок на вилочной части разъёма и, кроме того, даже у подготовленных специалистов часто возникают сложности во время монтажа разъёма на кабель обжимным инструментом. Предъявляются претензии и к виброустойчивости решений RJ-45. Разъём ix Industrial HARTING позволяет решить сразу множество проблем.

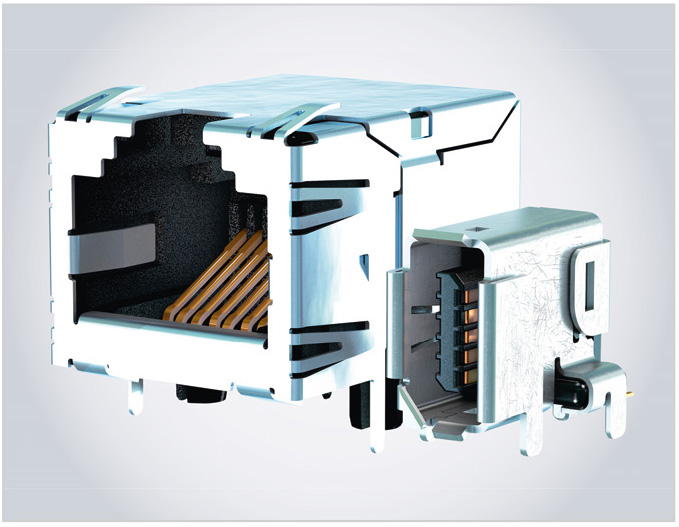

Во-первых, розеточная часть ix Industrial на 70% меньше, чем у стандартного разъёма RJ-45 (см. рис. 1). Это позволяет производителям выпускать более компактные изделия или размещать большее число интерфейсов при тех же габаритах устройства. Таким образом, использование ix Industrial соответствует тенденциям постоянно растущей скорости передачи данных и более широкому использованию Ethernet.

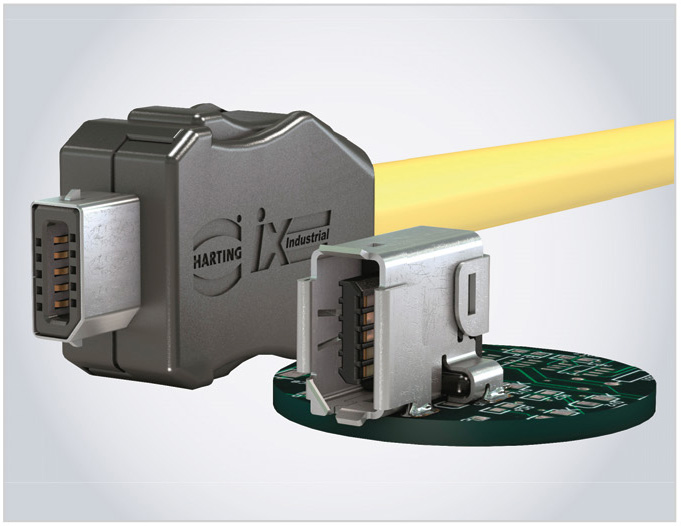

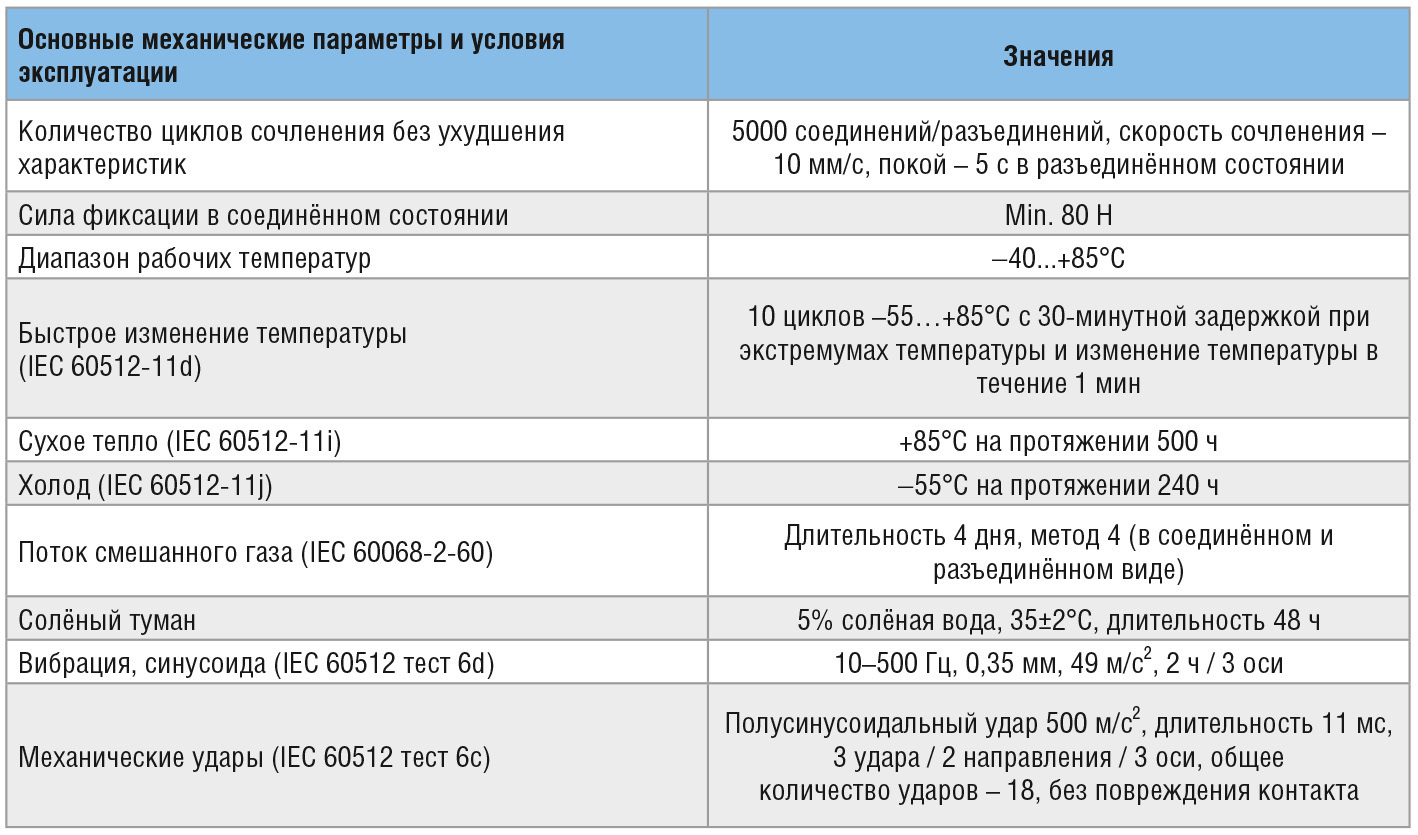

Во-вторых, кроме компактности, новый разъём от HARTING решает вопросы стабильности и надёжности. Фиксация ответных частей реализуется при помощи внутренних защёлок в корпусе разъёмов. Слышимый клик сообщает, что устройство зафиксировано. Джек, устанавливаемый на печатную плату, крепится к ней при помощи пяти THT-выводов (см. рис. 2). Эти меры положительно сказались на механических свойствах соединения: ix Industrial обладает отличными показателями по защите от вибрации и механических ударов (см. табл.). Кабельный зажим, прочно прикреплённый к корпусу вилки, обеспечивает разгрузку натяжения соединения.

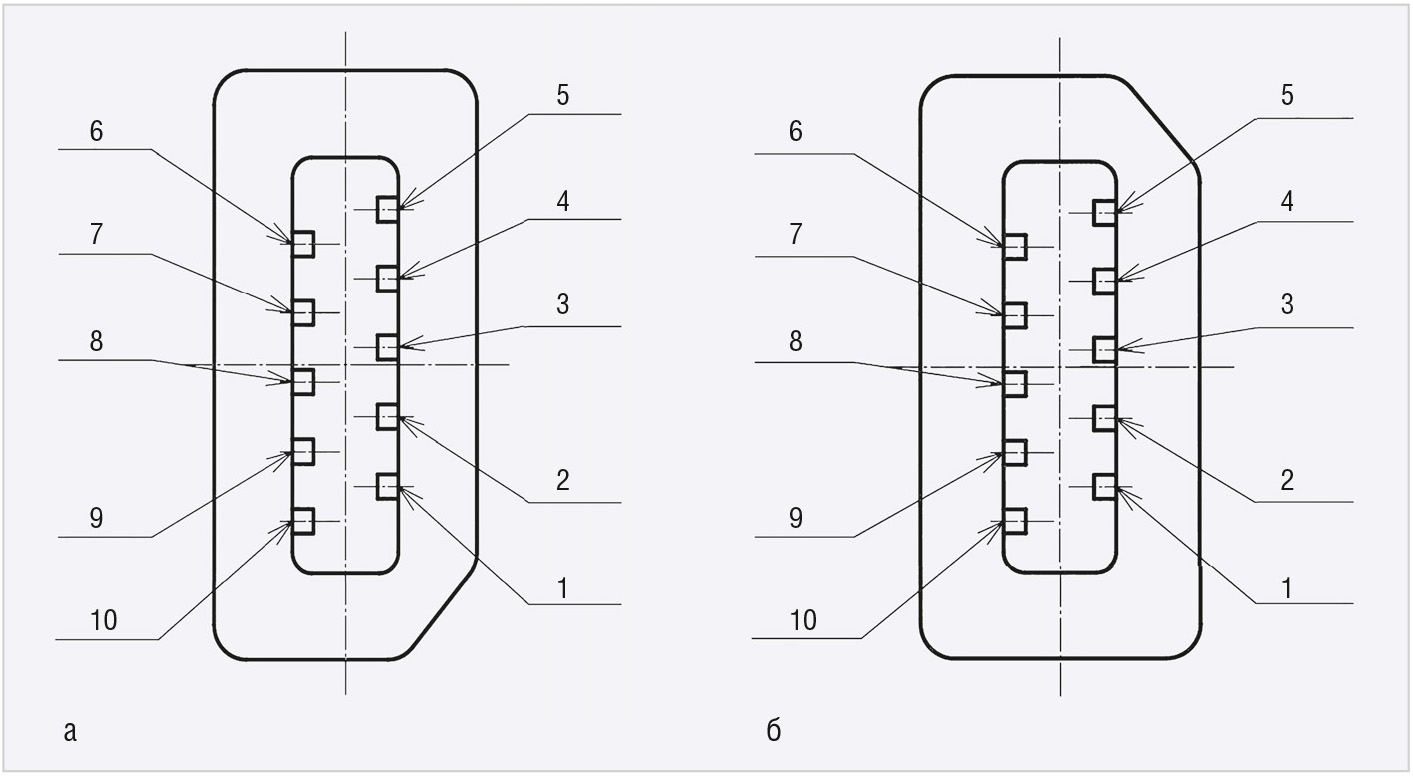

Благодаря стандартизации разъёма ix Industrial в соответствии с новой нормой IEC 61076-3-124, новый интерфейс был так хорошо принят заказчиками и партнёрами, что компания HARTING решила учесть все предложения и расширить спектр возможных применений. В результате на выставке 2018 года в Ганновере ix Industrial был представлен ​​в новом корпусе с улучшенными так-тиль-ными характеристиками. HARTING делает ещё один большой шаг в направлении интересов заказчиков, предлагая новую версию – тип B с 10 контактами для передачи сигналов и подключения последовательных шинных систем. В отличие от ix Industrial Gigabit тип A в новой версии все 10 контактов используются для передачи сигналов, тогда как в типе А два контакта используются в качестве экранирующих элементов контактных пар. Внешне версия с B-кодированием выглядит так же, как и версия для Ethernet, – немного отличается только форма лицевого профиля, что делает неправильное подключение разных типов ix Industrial невозможным (см. рис. 3).

Обе версии рассчитаны на токи до 1,5 A при температуре окружающей среды +55°C. В случае Ethernet-интерфейсов часто используется технология Power over Ethernet (PoE),
позволяющая передавать питание и данные через один Ethernet-кабель. Новый стандарт высокой мощности PoE IEEE 802.3b не требует более высокого значения силы тока, чем 1,5 A на контакт. Это означает, что заказчик может использовать разъём ix Industrial тип A для систем c PoE, а тип B – для устройств с более высокими требованиями к мощности, задействовав все 10 контактов.

Изначально разъём ix Industrial был доступен только в виде кабельных сборок для упрощения заказчикам задачи монтажа на кабель.

В данный момент доступны версии под пайку на провод и для IDC (контакт сквозь изоляцию). IDC-монтаж существенно упрощает и ускоряет процесс соединения провода с разъёмом и избавляет пользователя от необходимости выполнять процесс пайки.

Кроме того, обе версии (A и B) доступны в сочетании с известными интерфейсами: тип A ix Industrial может быть заказан в виде сборки с разъёмом RJ-45, в то время как тип B предлагается совместно с разъёмом D-SUB; по запросу могут быть предоставлены другие комбинации. Это означает, что пользователям не придётся вносить изменения сразу во все устройства, пока происходит процесс адаптации к ix Industrial.

Сегодня заказчики часто используют тип B в качестве интерфейса между сервоприводом или преобразователем частоты и поворотным энкодером. Поскольку в ix Industrial тип B установлено 10 контактов, он также может применяться как замена широко используемого 9-штыревого разъёма D-SUB.

Оба типа кодирования позволяют пользователям значительно экономить пространство для своих соединений в приложениях для автоматизации, машиностроения, робототехники, транспорта и сетей передачи данных, независимо от того, идёт ли речь о ЧМИ, маршрутизаторах, коммутаторах или IP-камерах. Благодаря ix Industrial и ix Industrial Signal пользователи имеют в своём распоряжении компактный, мощный и стандартизованный интерфейс.

Литература

  1. Diekmann J. “ix Industrial: in for a penny, in for a pound!”: www.harting.ru
  2. Романовская О. Веха в развитии про-мышленного Ethernet: новый интерфейс для скоростной передачи данных. Современная электроника. 2017. № 1.
