Кремниевая и арсенид-галлий-алюминиевая технология. Часть 10. Концепция построения оптического процессора

Кремниевая технология, применяемая сегодня для создания процессоров, приближается к своему пределу, и ей на смену приходит оптическая технология, разрабатываются оптические фотонные процессоры.

Оптическая технология, созданная на основе лазеров, фотодетекторов и оптических волокон, позволяет передавать информацию целыми массивами, многоканально или даже изображениями, используя разные среды передачи, хранения и обработки информации. Обработка передаваемой информации во время её передачи через оптическую систему возможна практически мгновенно. На передачу информации оптическим путём тратится минимальная энергия, и при этом обеспечивается скрытность информации, поскольку оптический сигнал является однонаправленным и ничего не излучает в окружающую среду.

Все эти преимущества достигаются благодаря тому, что в качестве носителей информации используются фотоны, а не электроны.

Преимуществами оптических вычислителей являются:

Структура оптического векторно-матричного умножителя

Векторно-матричный умножитель – это простейший по своей природе оптический процессор, имеющий средства для выполнения параллельного умножения матриц, которые требуются для работы большинства искусственных нейронных сетей. Параллельная природа вычислений в таком случае сохраняется и может быть описана математически в виде последовательных умножений вектора на матрицу – одна операция умножения в каждом слое. Таким образом, входной вектор умножается на матрицу весовых коэффициентов, образуя вектор NET. Затем к нему прикладывается функция активации F, образуя вектор OUT, являющийся выходом слоя:

NET=X×W
OUT=F(NET),

где – NET вектор в виде строки, сформированный взвешенными суммами входов; OUT – выходной вектор; X – входной вектор; W – матрица весовых коэффициентов.

Существующие электронно-оптические нейронные сети работают со скоростью, ограниченной только доступными электронно-оптическими компонентами; время вычислений потенциально располагается в субнаносекундном диапазоне.

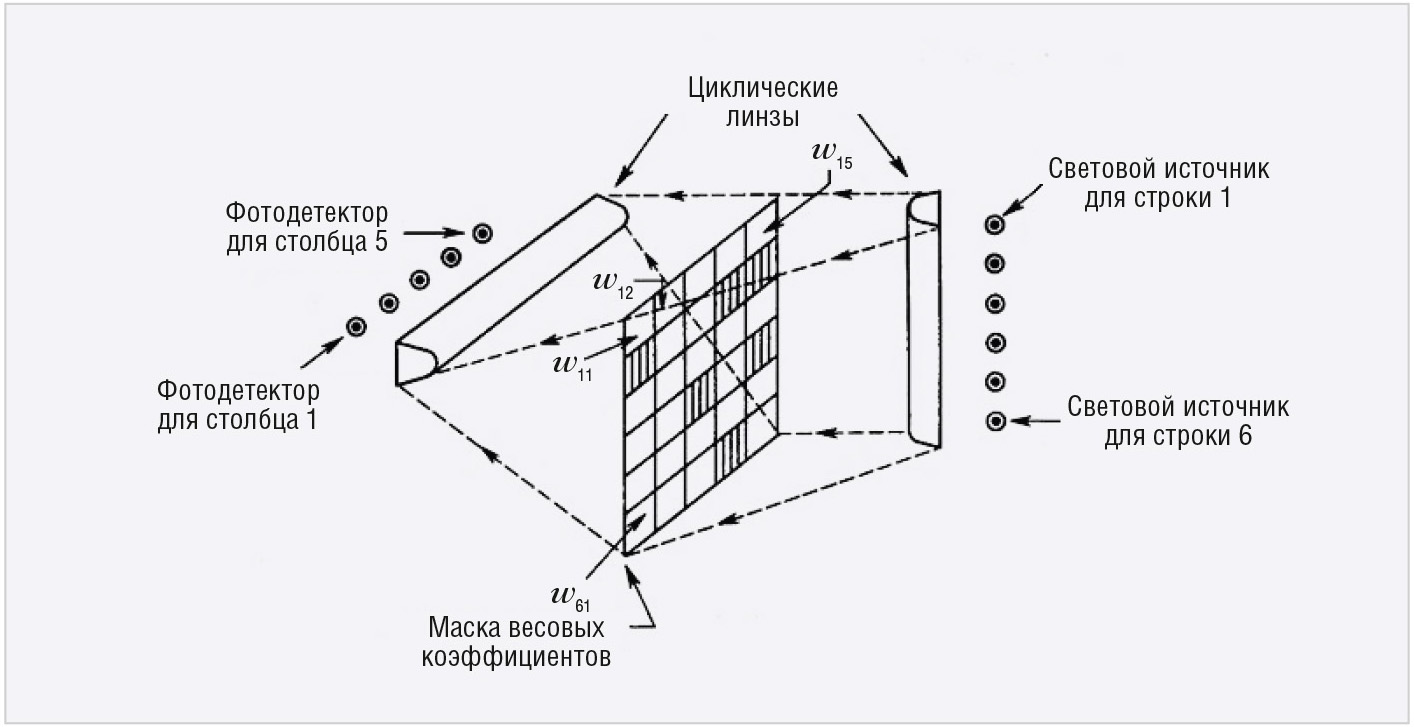

Система, обеспечивающая средства для выполнения параллельного умножения матриц, показана на рисунке 76. Размер матрицы – 6×5, при этом на выходе производится пяти- элементный вектор NET. Справа расположен столбец световых источников, лучи которых проходят через цилиндрические линзы; каждый луч освещает одну строку весовой маски. Таким образом, луч 1 освещает и ω₁₁ ω₁₂ ω₁₅. При этом в качестве маски может быть использована, например, фотоплёнка или фотодиодная матрица, у которой каждый сектор пропорционален «весу». С левой стороны в случае с фотоплёнкой располагается вторая цилиндрическая линза, фокусирующая свет от каждого столбца маски на соответствующий фотодетектор, в результате чего световой поток на фотодетекторе 1 является суммой умножений световых интенсивностей на передаточную функцию столбца 1:

NET_j=∑_iω_ijX_i,

где NET_j – выход NE-нейрона j (выход фотодетектора j); ω_ij – вес связи от нейрона i к нейрону j (величина, обратно пропорциональная прозрачности весовой маски в строке i, столбце j); X– i-я компонента входного вектора i (выход источника света i).

Таким образом, на выходе из системы получается вектор, равный произведению входного вектора и весовой матрицы. При этом данное матричное умножение выполняется параллельно и при использовании современных светоизлучающих диодов и фотодетекторов может быть выполнено менее чем за 1 нс. Кроме того, скорость умножения практически не зависит от размерности массива, что позволяет наращивать сети без существенного увеличения времени вычислений.

Существует перспективный метод, основанный на использовании жидкокристаллической плёнки вместо фотографического негатива. Это позволяет изменять вес электронным способом в течение микросекунд.

Электронные процессоры с мультиклеточной архитектурой

Для решения задач, требующих одновременного их выполнения, был разработан принципиально новый процессор MULTICLET серии R (Reconfiguration), обладающий свойством динамической реконфигурации с мультиклеточной архитектурой. Данный тип изделия обладает возможностью динамической реконфигурации процессора в ходе выполнения алгоритма решения задач, в результате чего клетки ядра могут одновременно заниматься решением разных задач.

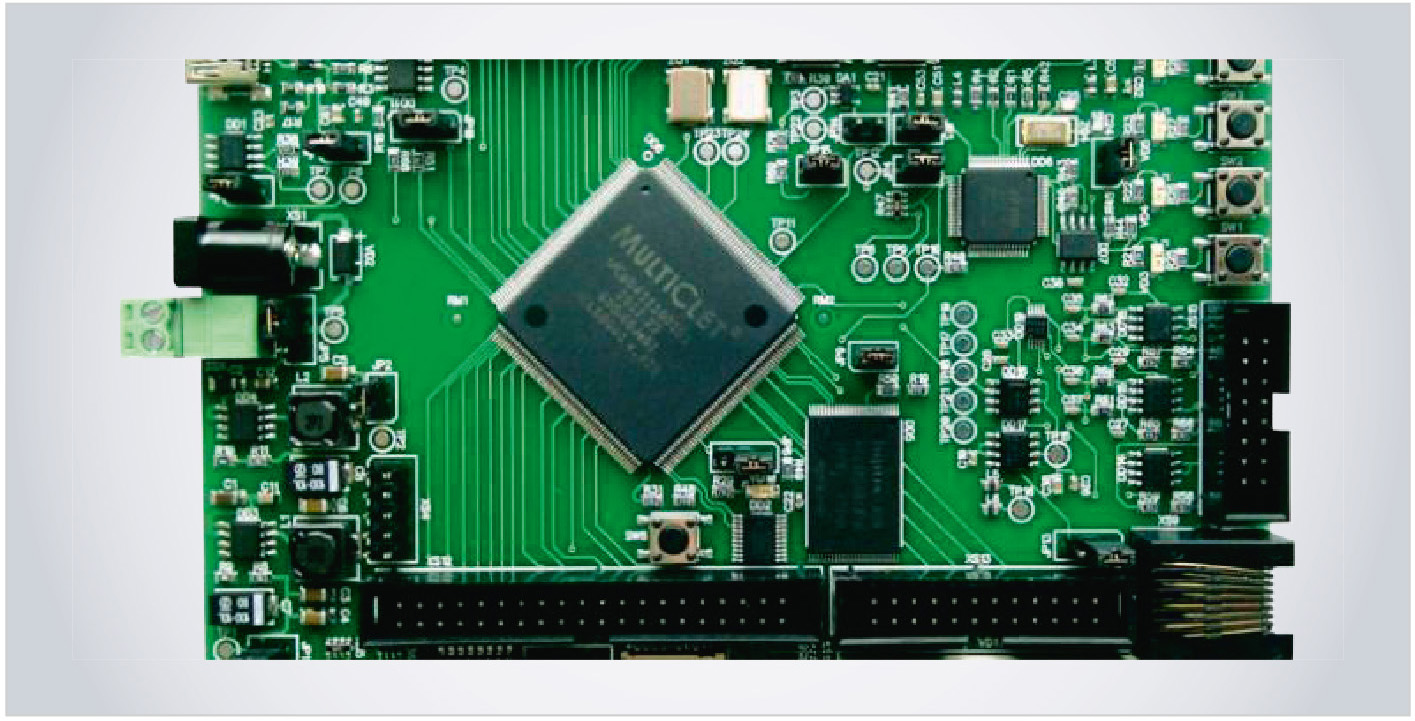

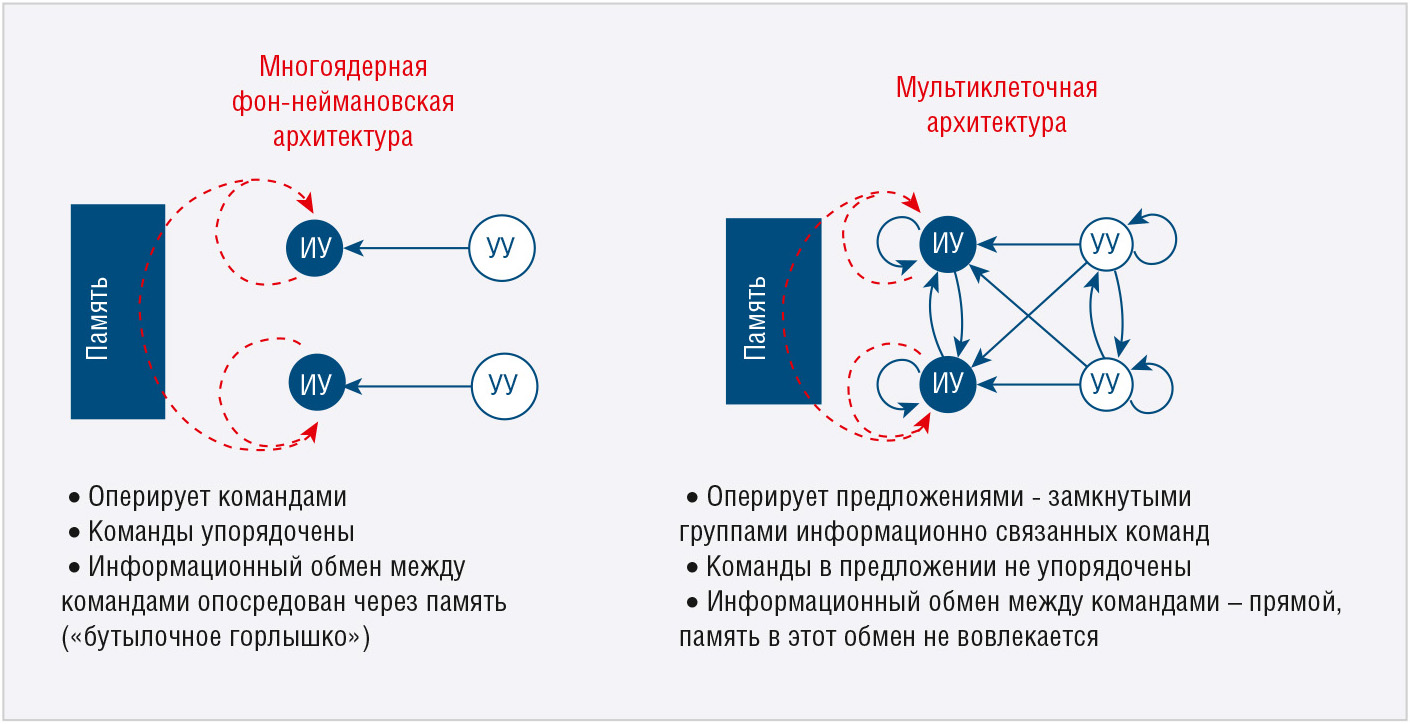

Российский процессор MULTICLET R1 (см. рис. 77) является оригинальным процессором с универсальной не-фон-неймановской архитектурой (см. рис. 78).

Примечание: ИУ – измерительное устройство, УУ – управляющее устройство.

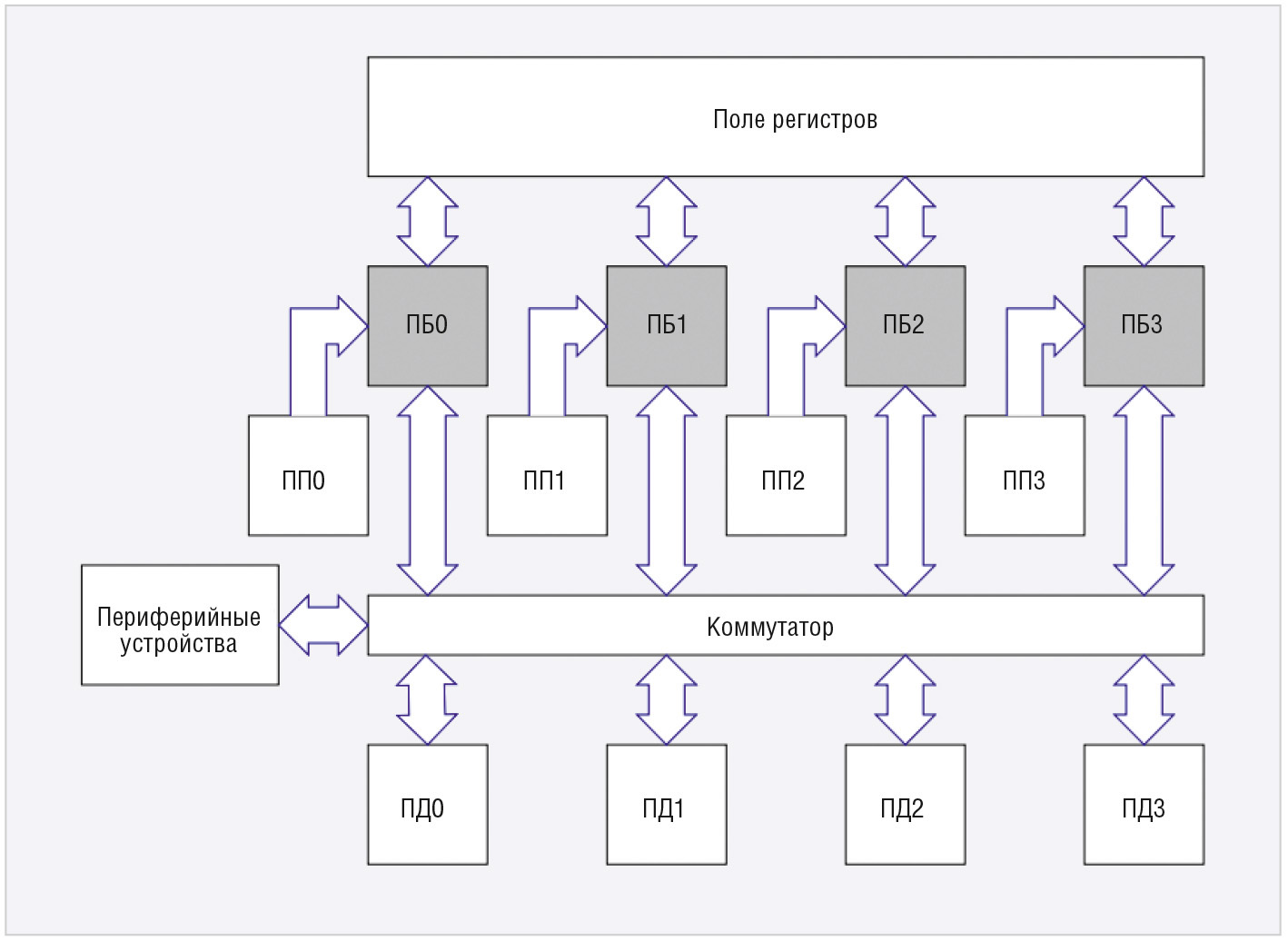

Из представленной архитектуры (см. рис. 79) видно, что он имеет 4 процессорных ядра, общие регистровый файл и коммутатор, а также совместный доступ к памяти.

Примечание: ПП – память программ, ПД – память данных, ПБ – процессорный блок.

MULTICLET R1 работает на 100 МГц с числами одинарной точности single (32 бит) и, если упаковать комплексное число single, – точности в 64 бит (действительная и мнимая части по 32 бит). Если произвести умножение двух комплексных чисел за 1 такт, производительность будет равна 6 флоп/такт ((a+bi)×(c+bd)+(ad+bc)×i), соответственно, при 4 процессорных ядрах производительность будет 6×4×100 МГц = 2,4 Гфлопс. Максимальная скорость обмена данными в таком процессоре с внешним ПЗУ – 30 Мбит/с.

Мультиклеточное процессорное ядро выполняет задачи управления и обработки цифровых сигналов в приложениях, требующих минимального энергопотребления и высокой производительности. Оно может состоять из 4, 8, 16 или 64 клеток. Производительность для одной клетки типового мультиклеточного процессора с частотой до 5 ГГц составляет 10 Гфлопс – соответственно, 64-клеточный кристалл будет иметь 640 Гфлопс при потреблении 7,7 Вт электроэнергии.

Благодаря асинхронной и децентрализованной организации мультиклеточного процессора как на системном (между клетками (параллелизм)), так и внутриклеточном уровне (между блоками клетки (команды)) дополнительно обеспечиваются:

Многократное улучшение клеточных количественных характеристик, а также качественные отличия предлагаемой мультиклеточной архитектуры от известных моделей свидетельствуют о принципиальной новизне предлагаемого решения.

Кристалл сделан по технологическому процессу 180 нм. Тип корпуса LQFP-256 28×28 мм, разрядность 32/64, тактовая частота 100 МГц, производительность 2,4 Гфлопс.

Построение многопроцессорной аналоговой и цифровой векторно-матричной вычислительной архитектуры

Концепция построения многопроцессорной аналоговой и цифровой векторно-матричной вычислительной архитектуры с наращиваемой 3D-платформой вычислительных ядер основана на элементной базе 3D М ФЭФ М и строится на правах внешнего вычислительного устройства – быстродействующего акселератора с управляющим микропроцессором TMS320C6455.

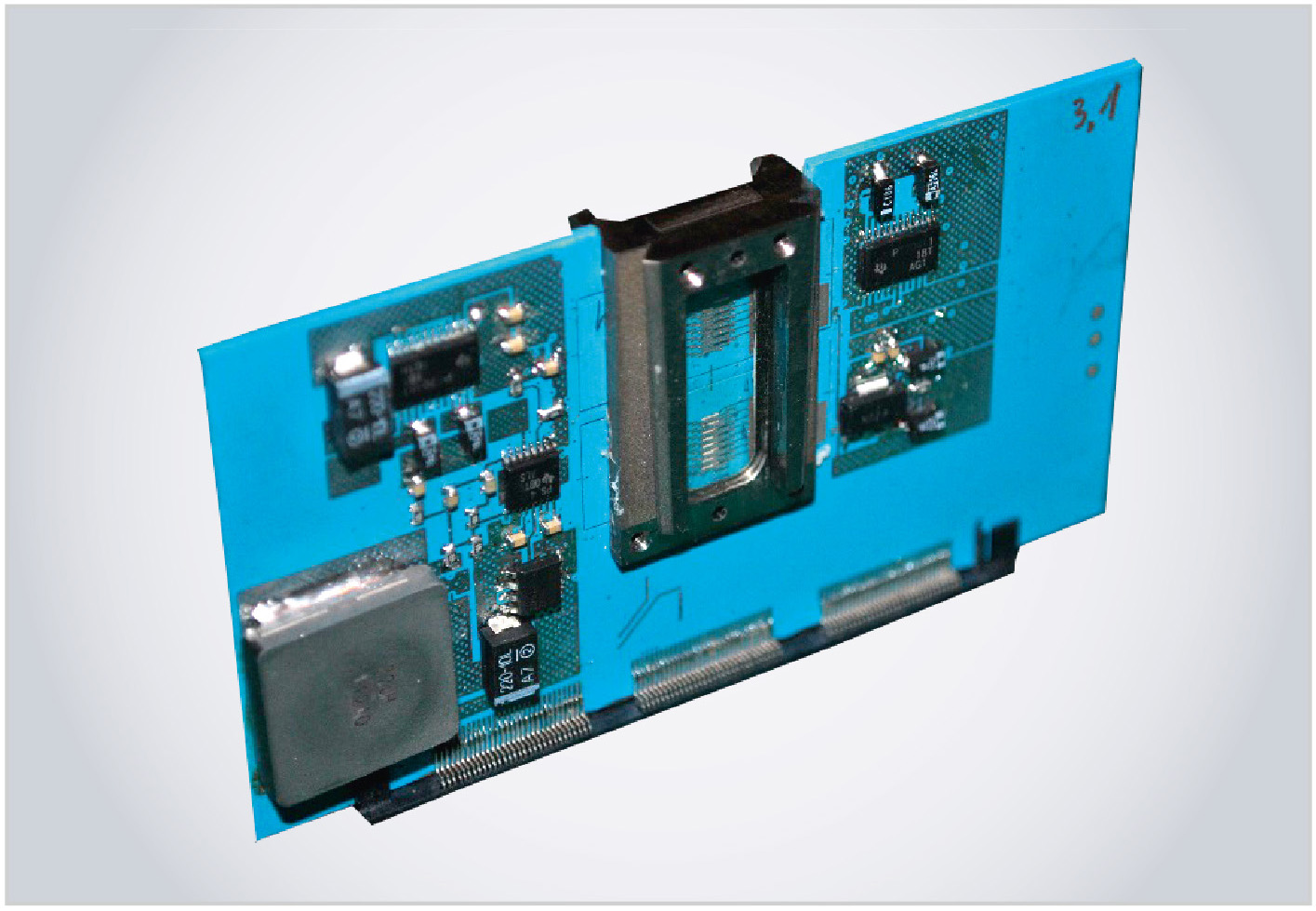

Базовой конструкцией 3D-матричной фотон-электрон-фотонной модульной процессорной системы – 3D М ФЭФ М ПС – является многослойная керамическая плата с двумя функциональными 3D М ФЭ СБИС Si и двумя 3D М ФЭ СБИС VCSEL и многоканальным электрическим разъёмом (см. рис. 80).

Концепция построения 3D-матричной фотон-электрон-фотонной процессорной системы (аналоговой) – 3D М ФЭФ ПСА

Далее описывается принцип по-строения 3D М ФЭФ ПСА с однотактной операцией умножения вектора на матрицу на базе 3D М ФЭФ М АЦ с разрядностью АЦП 28 и многоканальным призменным мультиплексором.

В оптических операционных схемах, разработанных на базе 3D М ФЭФ М, применяется принцип многоканальной оптической коммутации на двух уровнях:

3D М ФЭФ ПСА строится на базе 3D М ФЭФ М АЦ с двумя 3D М ФЭ СБИС А/Ц и двумя 3D М ФЭ СБИС А/Ц.

Вычисления вектор-матричных произведений на 3D М ФЭФ М ПСА

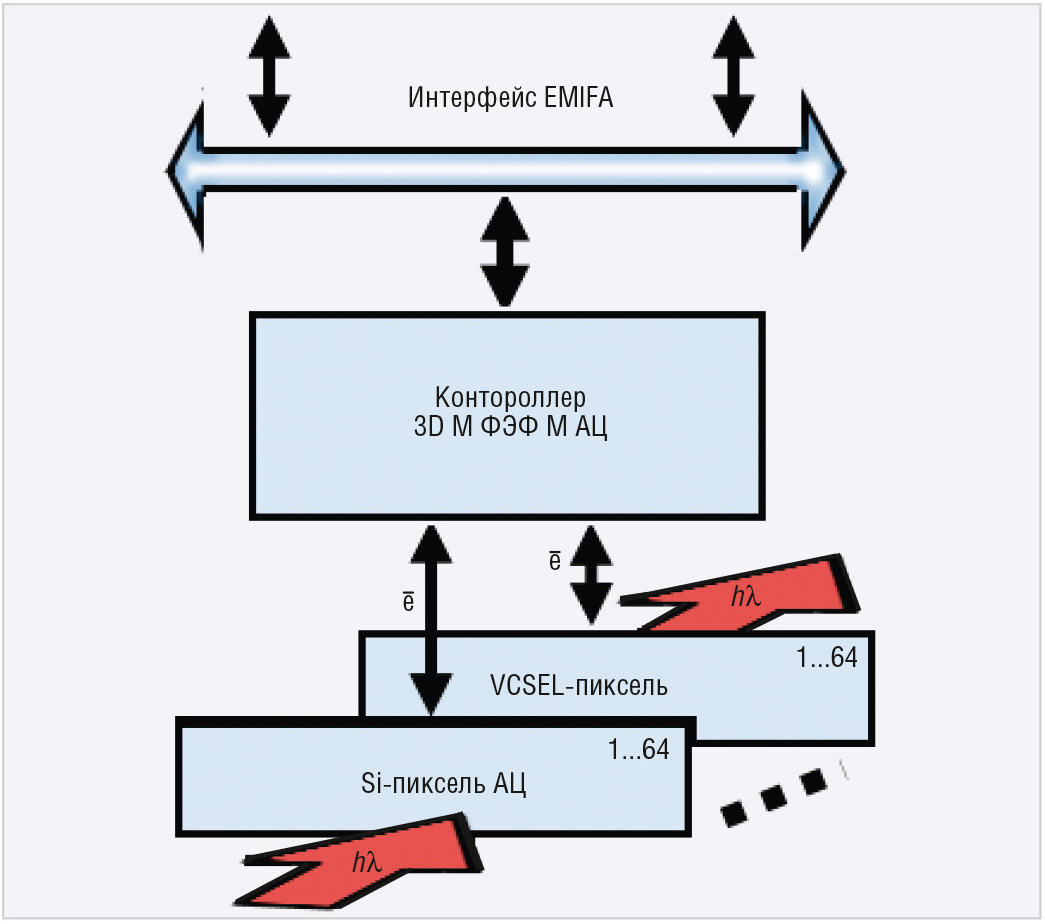

Аналоговые векторно-матричные потоковые вычислители – 3D М ФЭФ М ПСА – строятся на базе 3D М ФЭФ М АЦ, призменного мультиплексора и управляющего процессора ТМS320С6455. Структурная схема 3D М ФЭФ М АЦ приведена на рисунке 81.

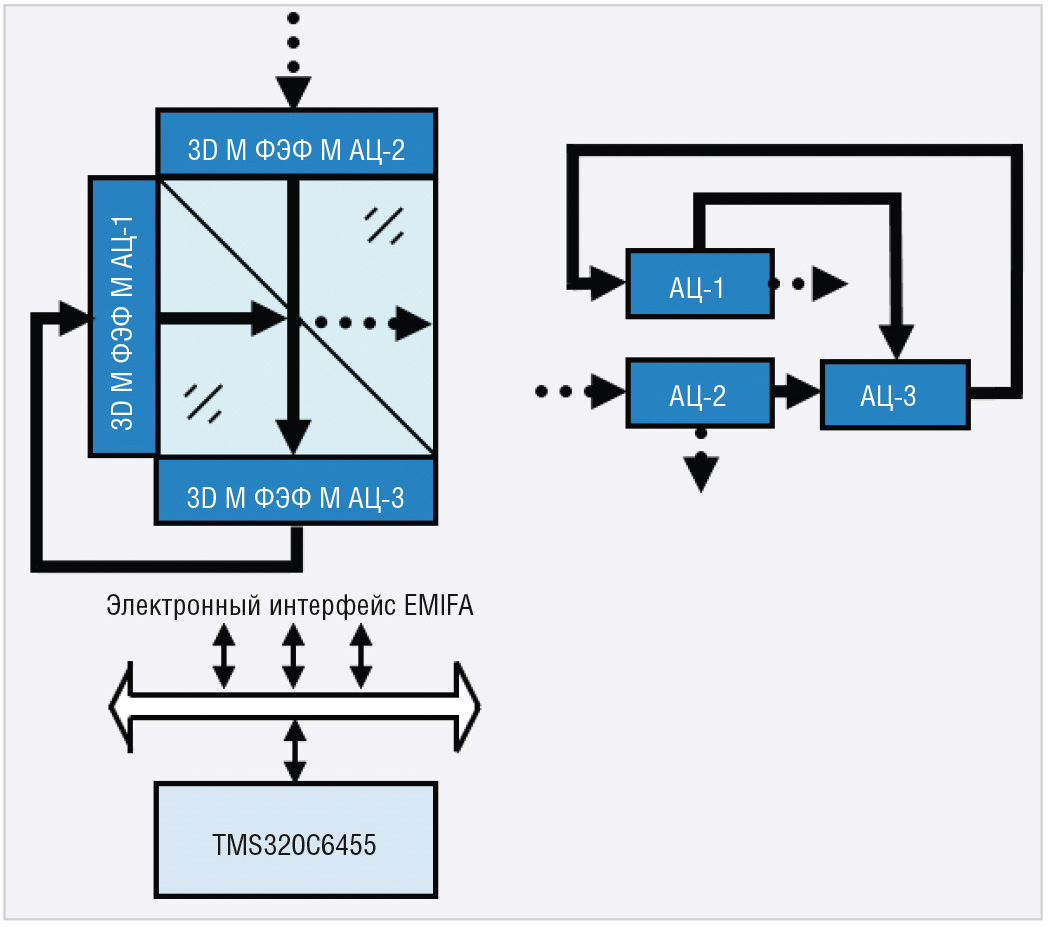

На рисунке 82 представлена структурная схема 3D М ФЭФ ПСА-1 для выполнения однотактного умножения 16-элементного входного вектора на матрицу размерностью 8×16 элементов с выводом результата 16-элементного вектора.

3D М ФЭФ ПСА-1 реализована с помощью трёх 3D М ФЭФ М АЦ с разрядностью АЦП 2⁸ и многоканального призменного делителя.

Алгоритм вычислений. В 3D М ФЭФ М АЦ-1 значения данных вектора располагаются в выходной регистровой памяти матрицы горизонтально с заполнением всех строк выходного слайса матрицы и передаются через оптический многоканальный призменный делитель на входную приёмную матрицу 3D М ФЭФ М АЦ-3. Иными словами, в 3D М ФЭФ ПСА каждый пиксель горизонтально расположенного вектора выходной матрицы 3D М ФЭФ М АЦ-1 одновременно освещает выходной столбец весовой маски матрицы 3D М ФЭФ М АЦ-2 на приёмной матрице 3D М ФЭФ М АЦ-3 через оптический многоканальный призменный делитель. Таким образом, на приёмной матрице 3D М ФЭФ М АЦ-3 собираются два оптических потока: выходной оптический поток матрицы 3D М ФЭФ М АЦ-1 и выходной оптический поток матрицы 3D М ФЭФ М АЦ-2.

Операция заполнения всего поля матрицы значениями веса одного регистра эквивалентна операции размножения данных светового регистра с цилиндрической линзы, как в электронно-оптическом векторно-матричном умножителе (см. рис. 81).

В 3D М ФЭФ М АЦ-2 весами маски являются значения пикселей аналоговых оптических сигналов матрицы и переданный на вход приёмной матрицы 3D М ФЭФ М АЦ-3 через оптический многоканальный призменный делитель.

По команде производится передача аналоговых сигналов содержимого маски матрицы 3D М ФЭФ М АЦ-2 и векторов матрицы 3D М ФЭФ М АЦ-1 на приёмную матрицу 3D М ФЭФ М АЦ-3.

Таким образом, набор выходных интенсивностей световых потоков 3D М ФЭФ М АЦ-1 и 3D М ФЭФ М АЦ-2, принятых матрицей 3D М ФЭФ М АЦ-3, представляет собой результирующий вектор, равный произведению входного вектора и весовой матрицы, т.е. является суммой произведений световых интенсивностей матрицы и передаточной функции строки.

Результат операции умножения вектора на матрицу передаётся по оптическому или электрическому интерфейсу.

Технические характеристики оптического операционного устройства – 3D М ФЭФ МПА:

Модуль 3D М ФЭФ М АЦ работает с максимальной частотой 166 МГц. Это ограничение связано с максимальной частотой работы шины ЕMIFA управляющего процессора ТМS320С6455, к которому подключён кристалл 3D М ФЭФ М АЦ.

Процессорная шина – это совокупность сигнальных линий, объединённых по своему назначению – данные, адреса, управление, – которые имеют определённые электрические характеристики и протоколы приёма/передачи информации. Процессорная шина является магистральным каналом между процессором/процессорами и всеми остальными устройствами, подключёнными к ней/к ним через контроллеры связи.

Существует возможность повышения частоты работы 3D М ФЭФ М для задач, в которых необходимо реализовать быстрый буферизованный приём и/или передачу небольшой порции данных. В случае передачи данные должны быть предварительно загружены в регистры пикселей кристалла, а в случае приёма – читаться из регистров пикселей процессором уже после самой передачи данных через оптический интерфейс, т.е. кристалл 3D М ФЭФ М АЦ выступает в роли быстродействующего буфера.

Кристалл 3D М ФЭФ М АЦ имеет 2 независимых регистра данных для каждого пикселя: один для приёма и один для передачи данных. Размер каждого регистра – 8 бит, и последующий высокоскоростной приём 8 бит информации по оптическому интерфейсу.

Физические свойства кристалла 3D М ФЭФ М АЦ позволяют повысить его тактовую частоту до 1 ГГц при использовании только цифрового режима передачи данных через оптический интерфейс. Это позволяет осуществлять приём и передачу порции информации (8+8) по оптическому интерфейсу со скоростью до 1 ГГц на оптический канал. При этом обмен информацией с процессором ТМS320С6455 всё так же производится на частоте работы шины ЕMIFA (которая не может быть повышена), т.е. с максимальной частотой 166 Мбит/с на канал. Отсюда видно, что повышение частоты кристалла 3D М ФЭФ М АЦ не требует увеличения быстродействия алгоритмов обработки информации самим процессором, т.к. количество информации, обрабатываемой процессором в единицу времени, не изменяется.

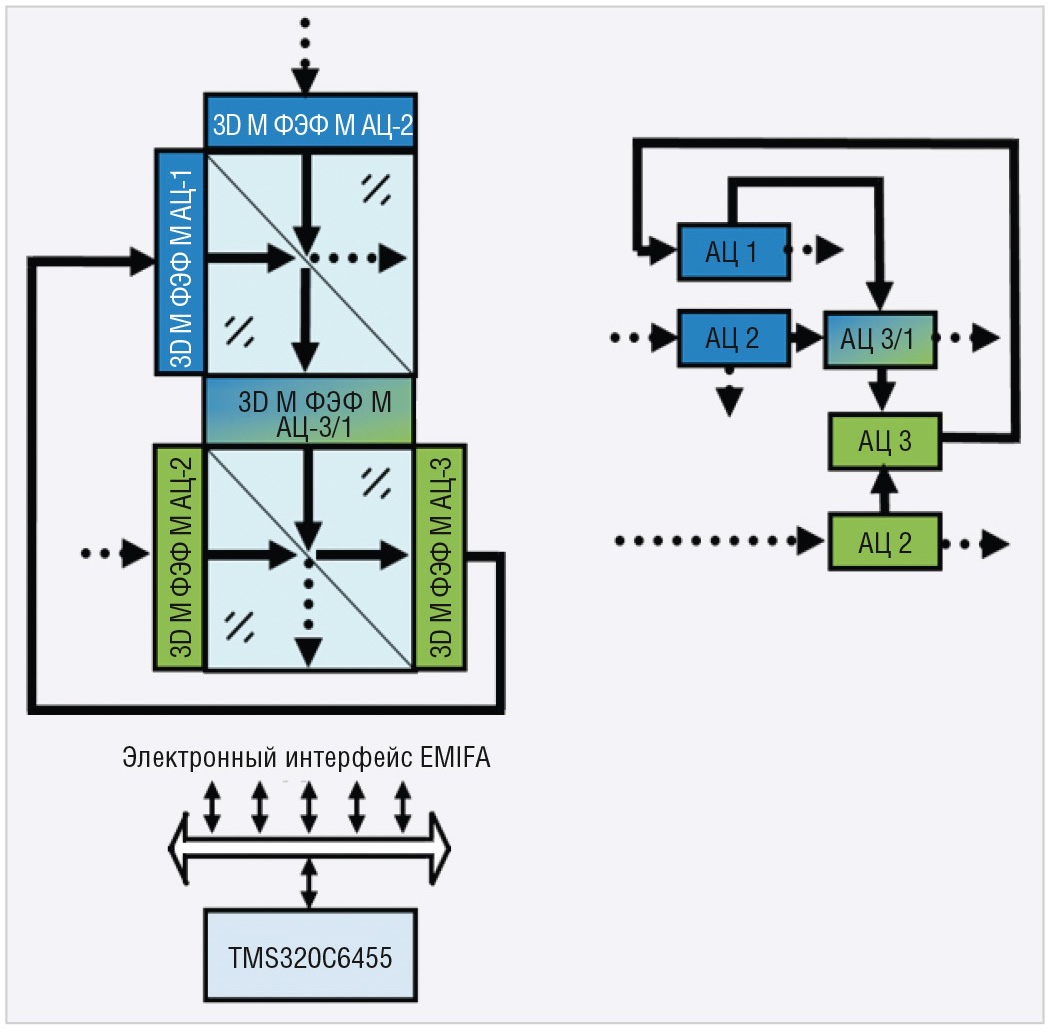

На рисунке 83 представлена структурная схема 3D М ФЭФ ПСА-2 с двумя соединёнными 3D М ФЭФ ПСА-1, последовательным выполнением умножения вектора на матрицу и функцией цикличности. Обратная многоканальная оптическая связь обеспечивает функцию цикличности операций умножения.

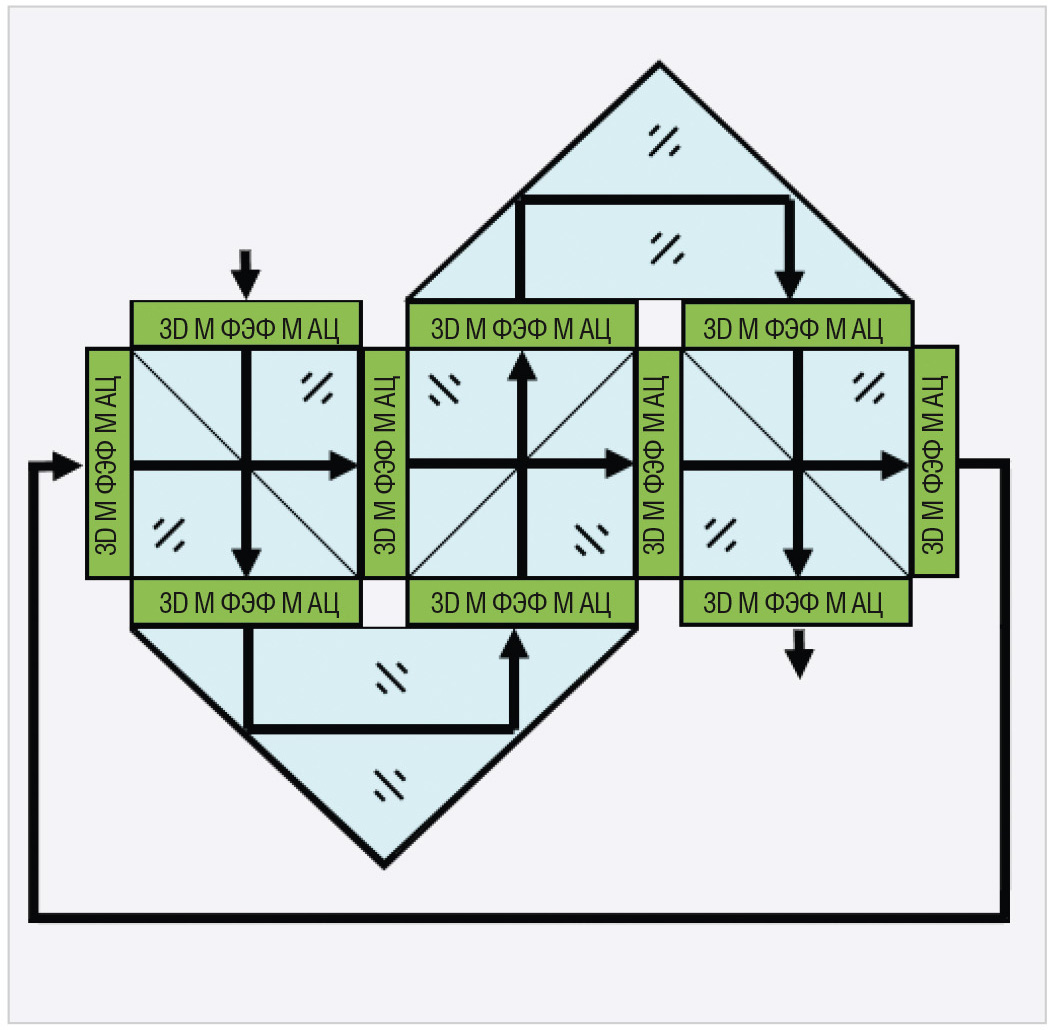

На рисунке 84 представлена структурная схема 3D М ФЭФ ПСА-3 с тремя соединёнными 3D М ФЭФ ПСА-1, последовательным выполнением умножения вектора на матрицу и функцией цикличности. Обратная многоканальная оптическая связь обеспечивает функцию цикличности операций умножения.

Для увеличения производительности представленного оптического аналогового вычислительного устройства необходимо увеличение разрядности вектора и матрицы или организация многомодульности с цикличностью вычислений с сохранением результата предыдущих операций умножения вектора на матрицу.

Развитие первого направления ограничено ввиду высоких энергетических затрат при большой размерности 3D М ФЭ СБИС VCSEL. Второе направление позволяет создавать высокопроизводительные векторно–матричные 3D М ФЭФ ПСА большой разрядности.

В следующей части статьи речь пойдёт о концепции построения процессорной цифровой системы 3D М ФЭФ ПСЦ: будут представлены аналого-цифровые векторно-матричные потоковые вычислители 3D М ФЭФ ПСАЦ и масштабируемые системы с использованием процессора DSP TMS320С6455.
