Обзор нововведений NI AWR Design Environment V14

Развитие технологий нового поколения, включая системы 5G, устройства Интернета вещей и различные автомобильные датчики на основе радаров, по-прежнему является ключевым фактором, определяющим всё более строгие требования к характеристикам устройств, их физическим размерам и себестоимости компонентов. Перед разработчиками ставится широкий спектр задач, в том числе по созданию более продвинутых антенн и компонентов приёмных трактов, адаптации проектов к новым технологиям и материалам, повышению интеграции устройств и поиску инновационных решений в архитектуре и топологии проектируемых систем.

В частности, параметры компонентов приёмных трактов должны удовлетворять достаточно жёстким требованиям, среди которых повышенная линейность, низкие потери и малый коэффициент шума. В свою очередь, разработчикам необходимо одновременно оптимизировать множество параметров и следить за влиянием каждого из них на характеристики устройства. Инструменты, входящие в состав программного обеспечения NI AWR, обеспечивают поддержку проекта на каждом из его этапов – от начального эскиза до передачи в производство.

Высокая степень интеграции и автоматизации инструментов системного, схемотехнического и электромагнитного (ЭМ) анализа необходима для того, чтобы разработчики могли эффективно работать со сложными высокочастотными схемами (печатными платами, интегральными схемами, корпусами и т.д.), а также с высокой точностью определять их характеристики при работе с реальными стандартизированными сигналами, получать и анализировать результаты моделирования для качественной оценки параметров компонентов и, наконец, иметь возможность взаимодействия с инструментами сторонних разработчиков. Программный пакет NI AWR Design Environment, включающий в свой состав модули Microwave Office, Analog Office, Visual System Simulator™ (VSS), AXIEM и Analyst™, является полноценной интегрированной средой проектирования современных радио- и сверхвысокочастотных устройств, отвечающей вызовам задач разработки систем нового поколения.

Ключевые особенности версии 14:

Интерфейс и автоматизация

Автоматизация процесса проектирования связывает используемые разработчиками модели, сторонние инструменты и топологические чертежи устройств с последующим производством печатных плат, монолитных и радиочастотных интегральных схем и многокристальных модулей, обеспечивая значительное ускорение ЭМ-верификации пассивных структур, корпусов и плат и использование полученных результатов для совместного моделирования на схемном и/или системном уровне. Новый функционал версии 14 включает в себя инструменты, упрощающие ввод данных, моделирование, оптимизацию и анализ результатов симуляций.

С учётом растущих требований к проектируемым устройствам разработчикам приходится отслеживать результаты нескольких расчётов одновременно. В новой версии NI AWR Design Environment представлен новый способ отображения результатов, при котором источники данных для измерений и их параметры управляются из одного окна, а сами результаты выводятся на отдельной панели в виде набора связанных схем/графиков. Для управления группами параметров измерений могут быть использованы переменные.

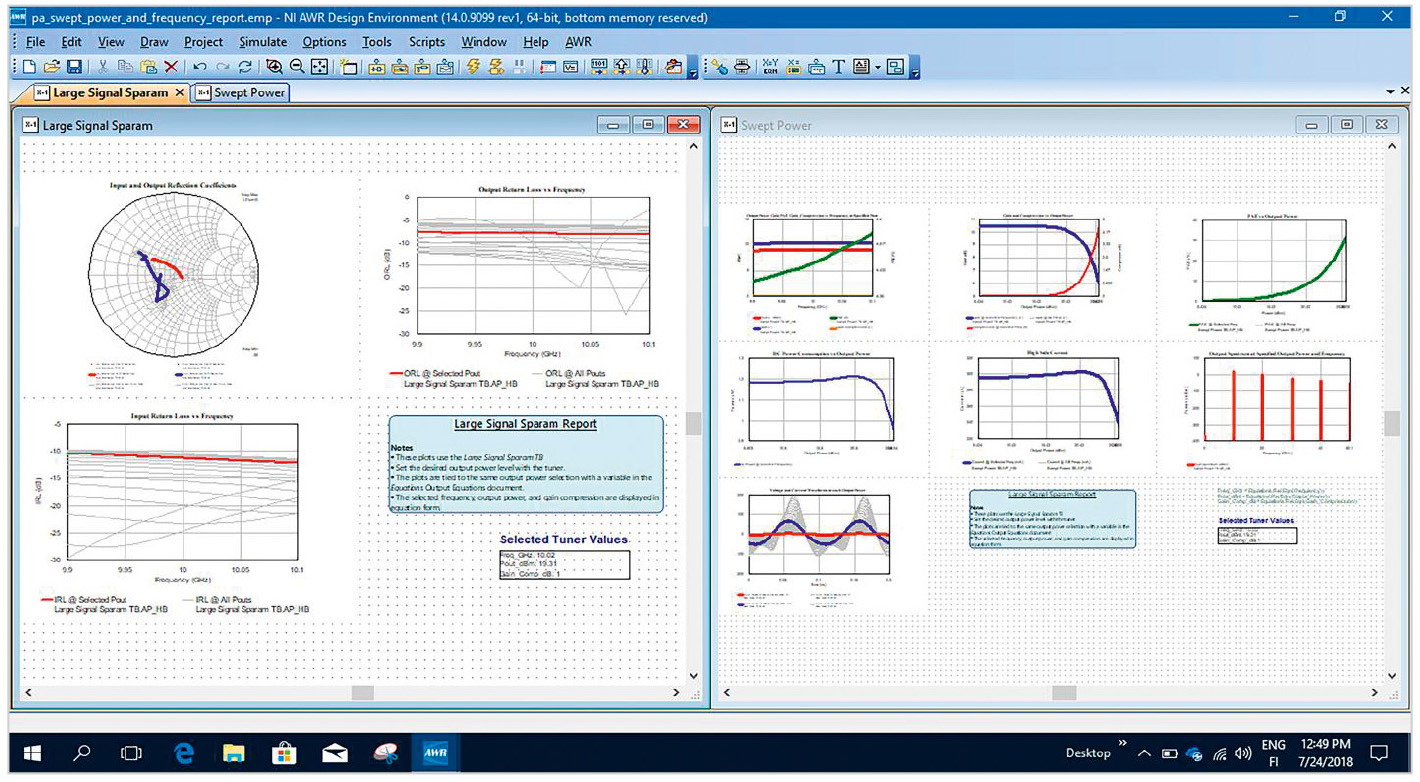

Пользователи теперь могут объединить в одном выходном файле переменные измерений, наборы документов, создающие символическую ссылку на один или несколько файлов симуляции, которые могут быть использованы измерениями, и встроенные графики в обновлённом режиме «окно в окне». Такой файл может быть использован для динамического отображения результатов, при котором графики и встроенные окна обновляются автоматически (см. рис. 1).

Системное моделирование

Проектирование ФАР

VSS – модели пространственных каналов 3GPP, обеспечивающие точный анализ трактов для определения требований к антенне. AntSyn™ – синтез оптимизированных антенных элементов на основе вводимых требований и ограничений по размерам с последующим экспортом конструкции в ЭМ-симулятор. ЭМ-симуляторы AXIEM и Analyst – ЭМ-верификация и расчёт диаграммы направленности (ДН) элементов в дальней зоне в формате для дальнейшей работы с модулем синтеза ФАР. Модуль синтеза ФАР – работа с полученными ДН в процессе оптимизации конфигурации элементов и цепи питания. ЭМ-структуры могут быть использованы для каждого элемента при генерации решётки в схемном виде.

Модуль синтеза ФАР

Новый модуль синтеза ФАР позволяет интерактивно создавать антенные решётки и затем генерировать эквивалентные схемы или системные диаграммы ФАР для дальнейшего анализа. Разработчик может задать конфигурацию решётки (то есть геометрическое расположение её элементов в пространстве), цепи питания, распределения коэффициента усиления и характеристики индивидуальных элементов и связанных с ними трактов.

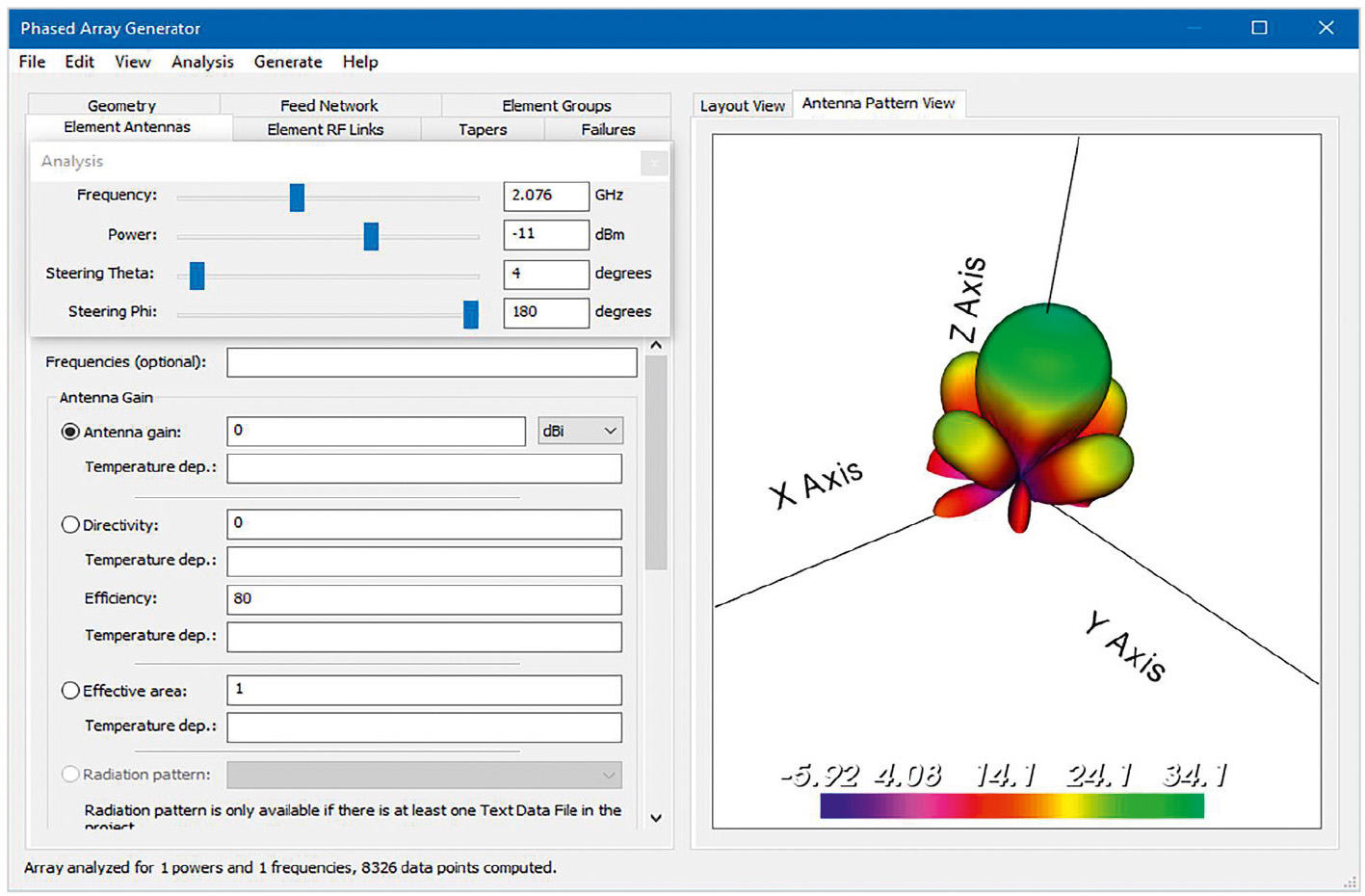

Отклик ФАР отображается в том же окне и позволяет оценить изменения, связанные с уровнями мощности рабочего сигнала, направлением главного лепестка ДН или отказом элементов. По завершении синтеза модуль генерирует эквивалентную системную диаграмму, которая может быть использована для дальнейшего анализа в VSS в составе полноценной системы. Также можно создать эквивалентную схему и топологию решётки для моделирования в ЭМ-симуляторах AXIEM и Analyst или в сторонних инструментах, например ANSYS HFSS (см. рис. 2).

5G

Обновлённая библиотека моделей VSS содержит блоки кодирования/декодирования и генерации/анализа сигналов в соответствии с последними спецификациями систем связи 5-го поколения. Поддержка тестовых схем и стандартов LTE, 5G и узкополосного Интернета вещей (IoT) даёт разработчикам возможность моделирования систем и проведения измерений на основе самых актуальных данных. В частности, VSS вер-сии 14 поддерживает тестовые схемы каналов передачи вверх для узкополосного Интернета вещей в режиме совмещения с LTE, работы в защитном интервале LTE-сигнала и работы внутри выделенной полосы. Разработчики компонентов и систем могут использовать стандартные конфигурации для анализа возможных ситуаций и изменять их по необходимости. Среди нововведений – новые возможности по кодированию/декодированию для LTE, NR и DVB-S2, включая поддержку кодов с низкой плотностью проверок на чётность (LDPC).

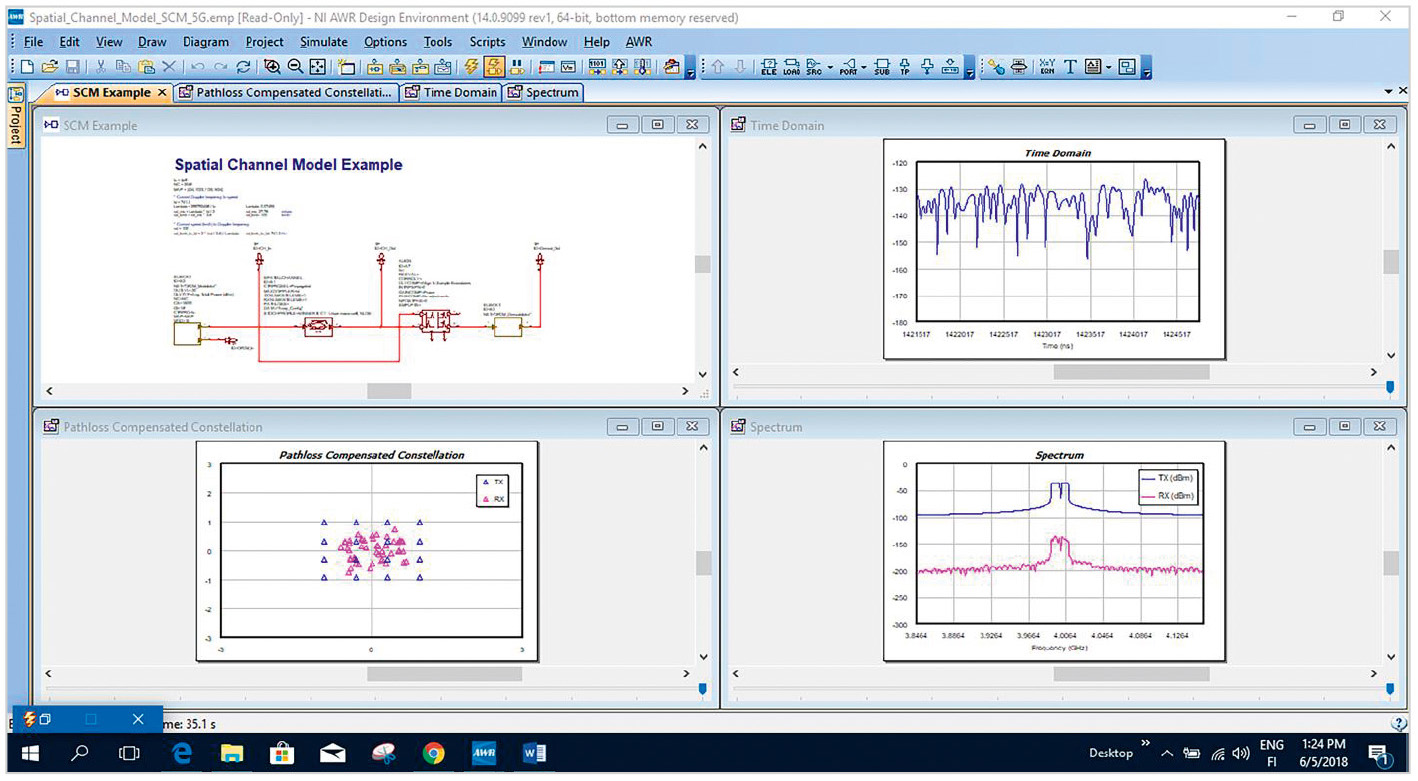

Технологии «многоканальный вход – многоканальный выход» (MIMO) и управления лучом ФАР являются ключевыми для достижения высокой эффективности передачи сигналов, требуемой для развёртывания систем связи 5G и новых применений радаров, например в «умных» системах автомобилей. Помимо нового генератора конструкций ФАР, в качестве дополнительного модуля VSS доступны новые стандартизированные библиотеки моделей пространственных каналов WINNER II и 5G, которые обеспечивают высокоточное моделирование эффектов пространственного распространения сигнала для более реалистичного каскадного анализа радиочастотных трактов при оценке характеристик системы и определении требований к отдельным компонентам (см. рис. 3).

Схемное моделирование

Модуль синтеза цепей

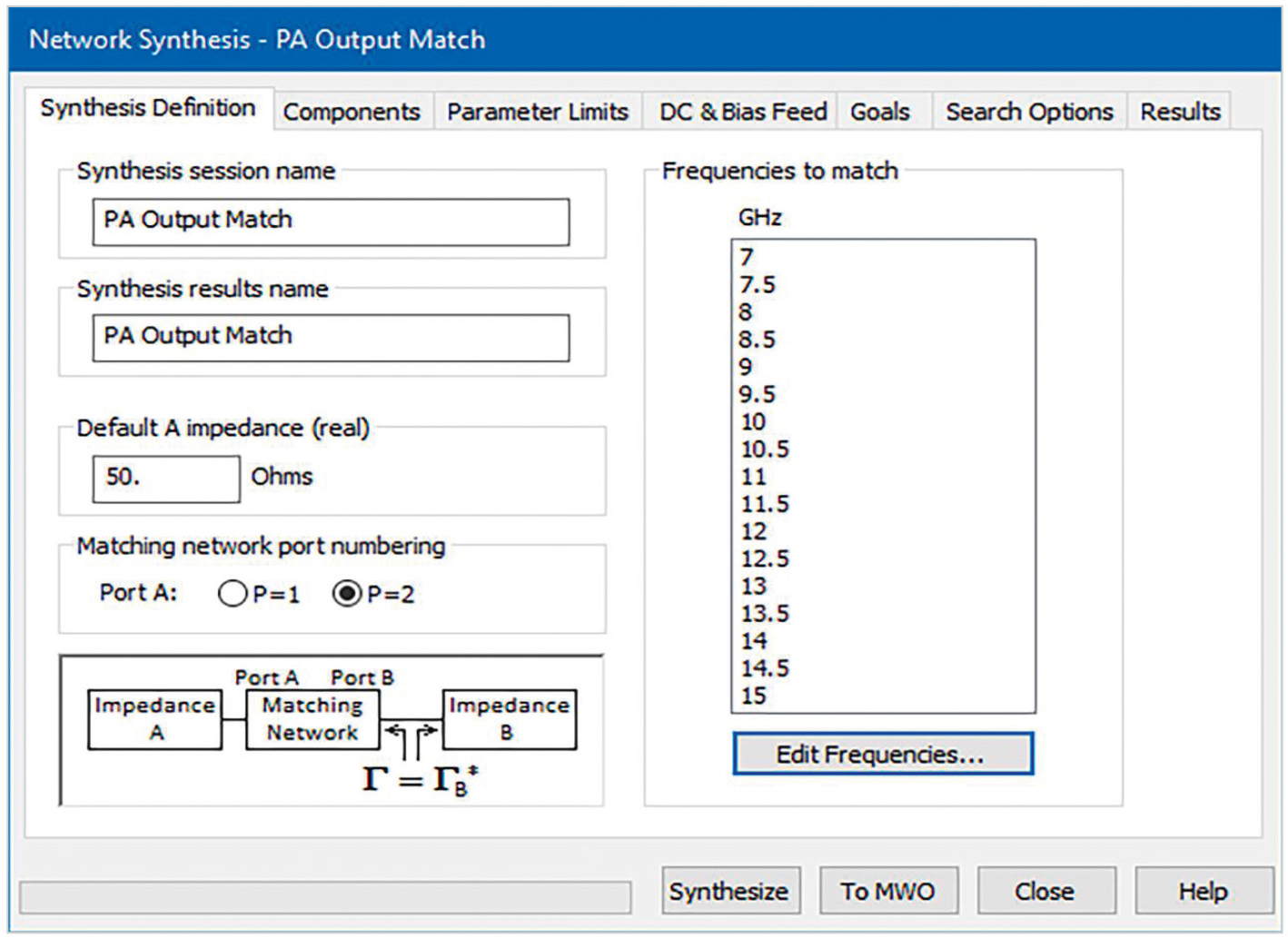

Новый модуль синтеза цепей – это мощный инструмент создания оптимизированных двухпортовых согласующих цепей на основе дискретных и распределённых компонентов. Пользователь задаёт максимальное количество секций и тип используемых компонентов, после чего эволюционные алгоритмы (те же, что используются в AntSyn) находят наилучшие варианты цепей согласования и оптимизируют значения параметров компонентов.

Интерфейс модуля позволяет интерактивно создавать практически неограниченное множество цепей, оптимизированных по значениям коэффициента шума/мощности, или согласующих цепей между каскадами усилителя или различными компонентами (например, между усилителем и антенной). Оптимальные значения коэффициентов отражения определяются в выбранном частотном диапазоне и могут предоставляться в формате данных load-pull, файлов данных параметров схемы или файла схемы. На вкладке параметров синтеза можно задать стандартный или желаемый импеданс источника/нагрузки, а также частоты, на которых нужно выполнить согласование (см. рис. 4).

Проектирование усилителей мощности. Load Pull – моделирование или импорт данных измерений load-pull и использование встроенных измерений для определения влияния импедансов нагрузки и источника на характеристики устройства. Синтез цепей – автоматизированное создание согласующих цепей в Microwave Office. Моделирование методом гармонического баланса (ГБ) – оценка нелинейного поведения схемы в установившемся режиме при помощи ГБ-симулятора; моделирование коэффициента усиления, выходной мощности, КПД и других характеристик, включая отклик усилителя при работе с модулированными сигналами для определения системных метрик (например, коэффициента мощности по смежному каналу). ЭМ-анализ – электродинамическое моделирование металлизированных структур усилителя мощности. Для планарных структур можно использовать 2,5D-симулятор AXIEM, а для полноценно трёхмерных структур – 3D-симулятор Analyst.

Обновлённый тюнер

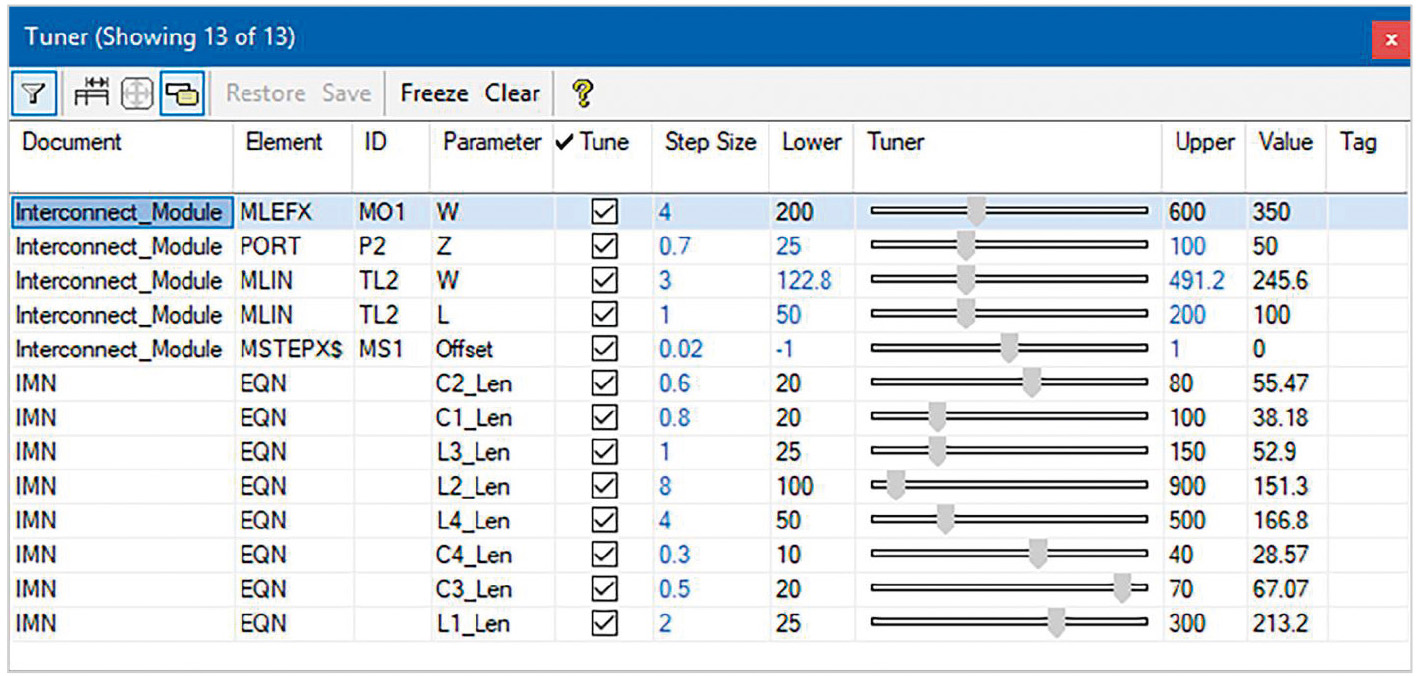

NI AWR Design Environment версии 14 включает в себя множество серьёзных нововведений, нацеленных на помощь разработчикам компонентов на схемном уровне – от синтеза цепей с определёнными характеристиками до интерактивной оптимизации значений параметров элементов. Новый интерфейс тюнера унифицирует его с интерфейсом оптимизатора: в нём применяются более эффективно использующие рабочее пространство горизонтальные слайдеры, дающие возможность параметрической подстройки схем с большим числом переменных, а окно тюнера содержит поля фильтрации и сортировки параметров для лучшей организации процесса подстройки (см. рис. 5).

ЭМ-моделирование

В основе работы ЭМ-симуляторов AXIEM и Analyst лежит решение уравнений Максвелла для определения электрических параметров физических структур. Симулятор AXIEM предназначен для работы с трёхмерными планарными структурами: линиями передачи, спиральными индуктивностями, МДМ-конденсаторами и т.д., в то время как Analyst является симулятором полноценно трёхмерных структур: перемычек, шариковых и проволочных выводов, подложек конечной толщины и, например, рупорных антенн.

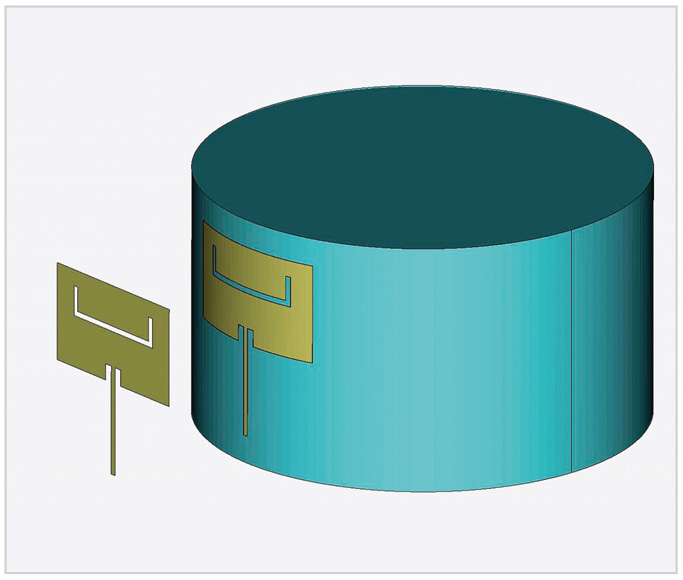

NI AWR Design Environment 14 предлагает обновлённые инструменты редактирования топологии, новые типы портов и более мощные и быстрые алгоритмы симуляторов. Помимо этого, добавлена поддержка конформных структур, позволяющая моделировать, например, антенны, встроенные в корпус системы, находящие применение в мобильных устройствах и приборах Интернета вещей (см. рис. 6).

Новые типы портов

Среди важных нововведений вер-сии 14 – обновлённые типы ЭМ-портов, упрощающие работу с проектируемыми структурами. Внутренние волновые порты облегчают анализ сложных монолитных и радиочастотных интегральных схем, порты возбуждения которых расположены не на заданной границе области моделирования. Новый тип портов для моделирования печатных плат – точечные порты – позволяет точно располагать компоненты поверхностного монтажа и поддерживает работу с частотно-зависимыми материалами и возможность расчёта внутри проводников, что обеспечивает большую точность моделирования.

Работа с топологией

Модуль импорта печатных плат

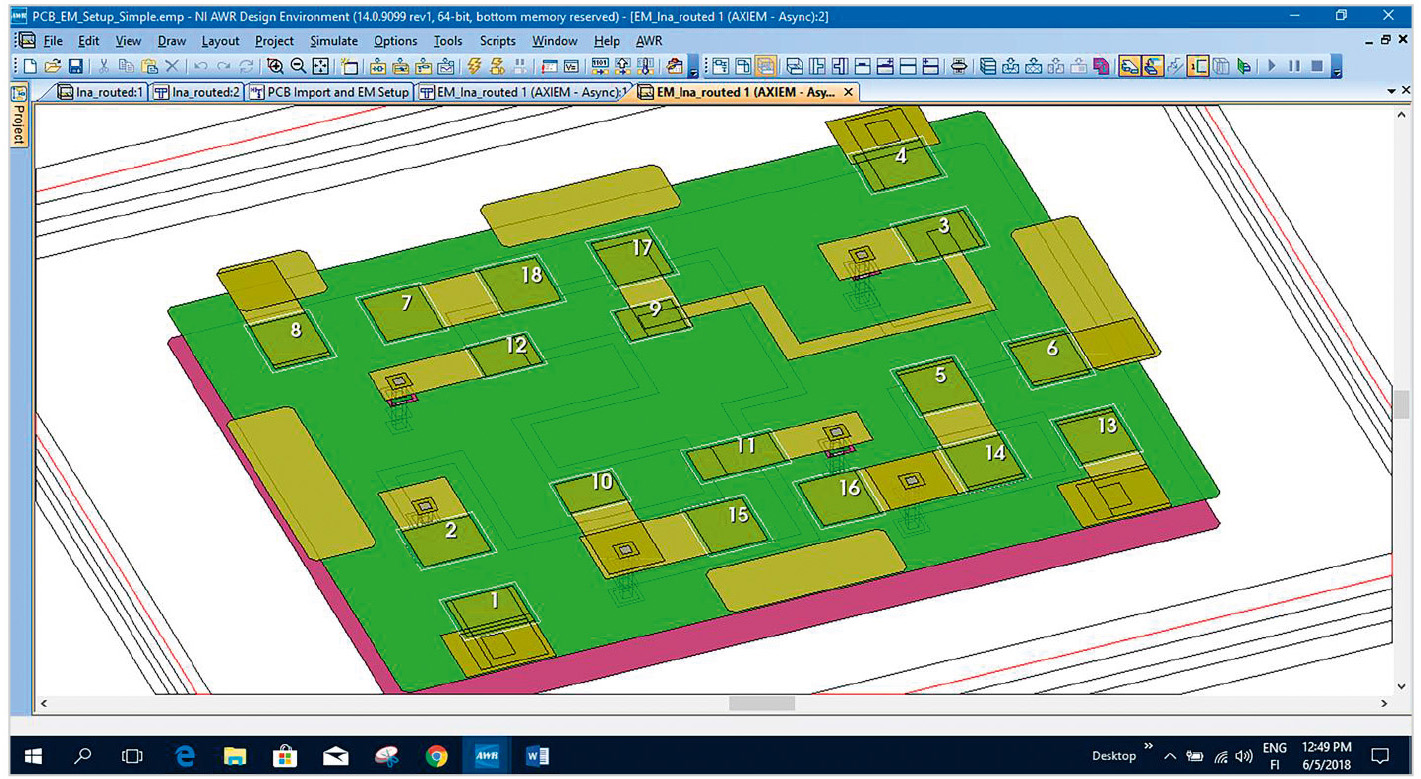

Обновлённый модуль импорта файлов печатных плат ускоряет процессы ЭМ-верификации проектов, созданных в ведущих САПР от сторонних производителей (Cadence, Zuken, Mentor Graphics), благодаря мощным инструментам выбора элементов и редактирования топологии. Так, значительно упрощается выбор областей цепей и платы, интересующих разработчика, что в целом ускоряет процессы последующего ЭМ-анализа и оптимизации. Качество и надёжность проекта увеличиваются за счёт возможности экстракции широкополосных S-параметров для наиболее важных цепей и областей с наибольшей плотностью размещения элементов, что позволяет обнаружить нежелательные взаимодействия и паразитные компоненты, предотвратив отказы готового продукта (см. рис. 7).

Обновлены и инструменты редактирования топологии, позволяющие настраивать сложные проекты печатных плат для ЭМ-анализа в AXIEM или Analyst. Новые смарт-инструменты обеспечивают интерактивное выделение областей платы, многослойной разводки и межслойных перемычек, автоматическое определение неограниченного количества ЭМ-портов на основе импортированных данных, генерацию ЭМ-структур с эквивалентной электрической схемой для размещения компонентов поверхностного монтажа и многое другое.

Трассировка

Наконец, обновление интеллектуального трассировщика iNet затронуло алгоритмы разводки с целью ускорения ЭМ-моделирования и анализа сложных модулей с гетерогенными структурами и высокой плотностью межсоединений.

ЭМ-верификация печатных плат

Модуль импорта печатных плат – данные считываются непосредственно из файлов форматов IPC2581 или ODB++. Проприетарные форматы используются для обмена данными между разработчиками и производителями, а также между инструментами проектирования различных производителей. «Расчистка» проекта – выбираются отдельные линии/области; конструкции могут быть упрощены при помощи предобработки фигур. Генерация ЭМ-структур – для дальнейшего анализа создаются ЭМ-структуры.

Заключение

NI AWR Design Environment 14 – это пакет инновационных программных решений в области автоматизации процессов проектирования и моделирования высокочастотных устройств и систем телекоммуникационного, аэрокосмического и оборонного назначения. Новый и усовершенствованный функционал последней версии нацелен на повышение продуктивности пользователей, а также скорости и точности схемотехнического, системного и электромагнитного анализа, что позволяет производителям устройств и систем получать желаемые характеристики устройств с учётом ограничений по размерам, себестоимости и времени вывода продукта на рынок.
