Передовые технологии для подключённого и автономного вождения

Совокупность датчиков

Применение датчиков, составляющих основу автомобильных систем ADAS, стремительно расширяется, подстёгивая развитие электронной «начинки» новых автомобилей. Это стало возможным благодаря успехам в развитии электроники, которые позволили создавать более лёгкие, миниатюрные и недорогие датчики. Датчики в системах ADAS играют очень важную роль, улучшая осведомлённость водителя о текущей ситуации и повышая тем самым безопасность не только самого водителя, но и других участников движения. Широкое применение датчиков приведёт к снижению их стоимости, и тогда ими будет оборудоваться всё большее число автомобилей.

Ультразвуковые датчики применяются в автомобильной промышленности уже давно. Их популярность связана с присущей им дешевизной и простотой реализации. Но в связи с особенностями распространения звука ультразвуковые датчики используются лишь на малых расстояниях и скоростях, например, в системах автоматической парковки и в детекторах слепых зон.

С появлением автомобильных радаров неотъемлемой частью ADAS стали радарные датчики. Они применяются для обнаружения неподвижных и движущихся объектов в ближней, средней и дальней зонах, предоставляя такую важную информацию, как расстояние, направление и скорость. В отличие от таких технологий, как LIDAR и другие системы технического зрения (например, видеокамеры), автомобильные радары меньше зависят от погодных условий и условий освещения. Благодаря более надёжному обнаружению цели радары применяются в системах обеспечения безопасности, таких как адаптивный круиз-контроль, предотвращение столкновений и автоматическое экстренное торможение.

В настоящее время автомобильным радарам малого радиуса действия разрешена работа в двух частотных диапазонах, а именно в диапазоне K (24 ГГц) и диапазоне W (79 ГГц). В Европе с начала 2022 года применение K-диапазона будет запрещено, чтобы защитить других пользователей диапазона 24 ГГц [1]. Переход к более высоким частотам не только снизит загруженность спектра и уровень помех в K-диапазоне, но и принесёт такие преимущества, как повышенное пространственное разрешение и более широкая рабочая полоса.

Системы на основе технического зрения получат развитие с появлением стереоскопических камер меньшего размера и большего разрешения. Они будут преобладать там, где радарные датчики не смогут решить задачи распознания объектов и классификации изображений. Видеокамеры обходятся сравнительно дёшево, но требуют мощной компьютерной обработки. Также нужно учитывать, что изображение высокого качества можно получить лишь при благоприятных освещении и погодных условиях.

Среди недавно появившихся автомобильных технологий следует упомянуть лидары (LIDAR) и инфракрасные датчики. Однако они не получили широкого распространения из-за высокой стоимости. Лидары создают объёмные изображения высокой чёткости, которые весьма важны для автономного вождения. Однако, как и видеокамеры, они чувствительны к погодным условиям. С другой стороны, инфракрасные датчики обладают более широкими возможностями ночного видения. Однако для широкого применения в автомобилестроении обе эти технологии должны стать более дешёвыми.

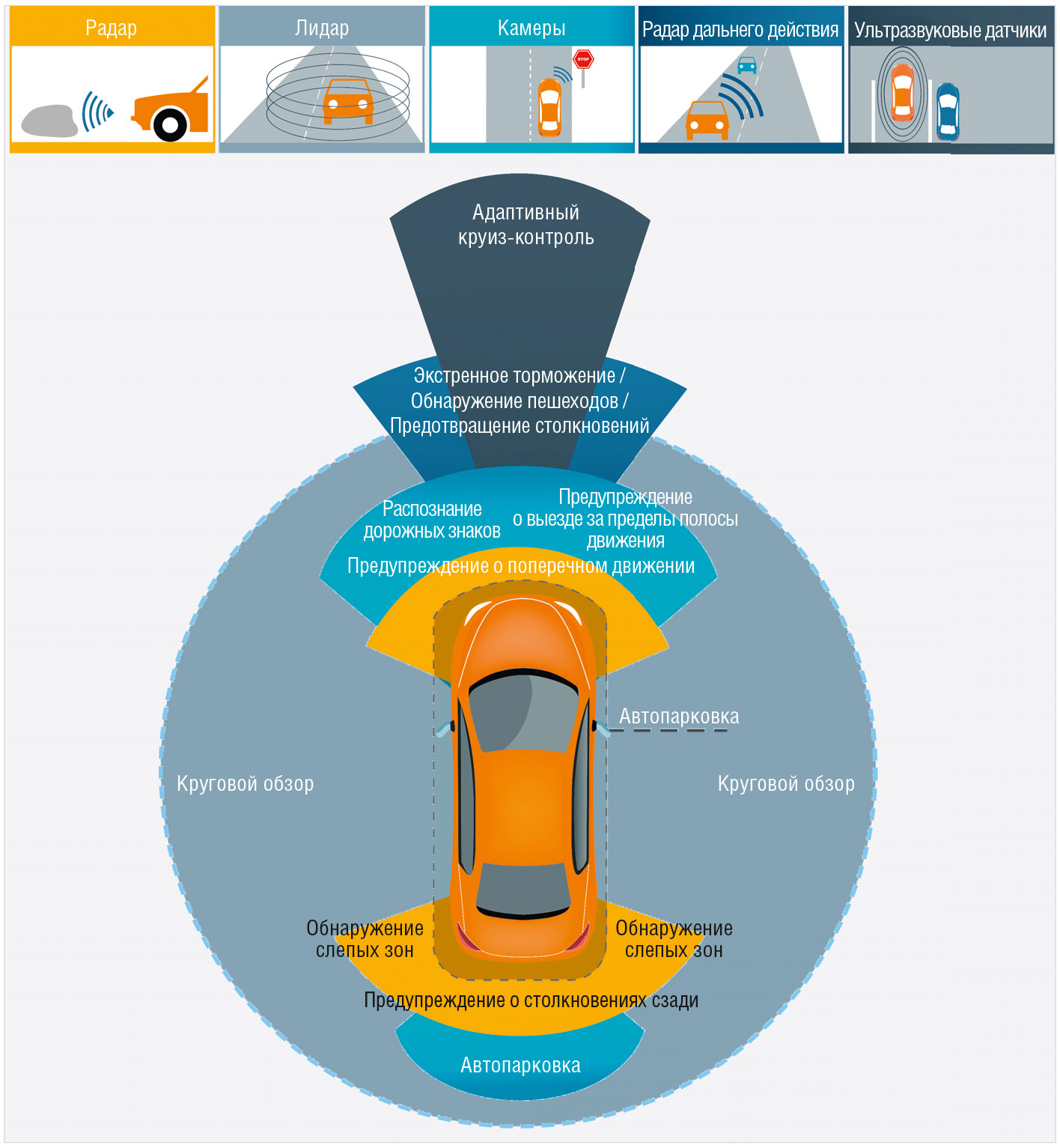

Поскольку разные датчики обладают своими достоинствами и недостатками, автомобильная промышленность применяет множество датчиков различного типа, выгодно используя их уникальные достоинства и снижая влияние их недостатков. Этот подход принято называть «совокупностью датчиков». Многообразие и дублирование датчиков в этой совокупности позволяет автомобилю точнее и надёжнее определять окружающую обстановку (см. рис. 1).

Связь V2X

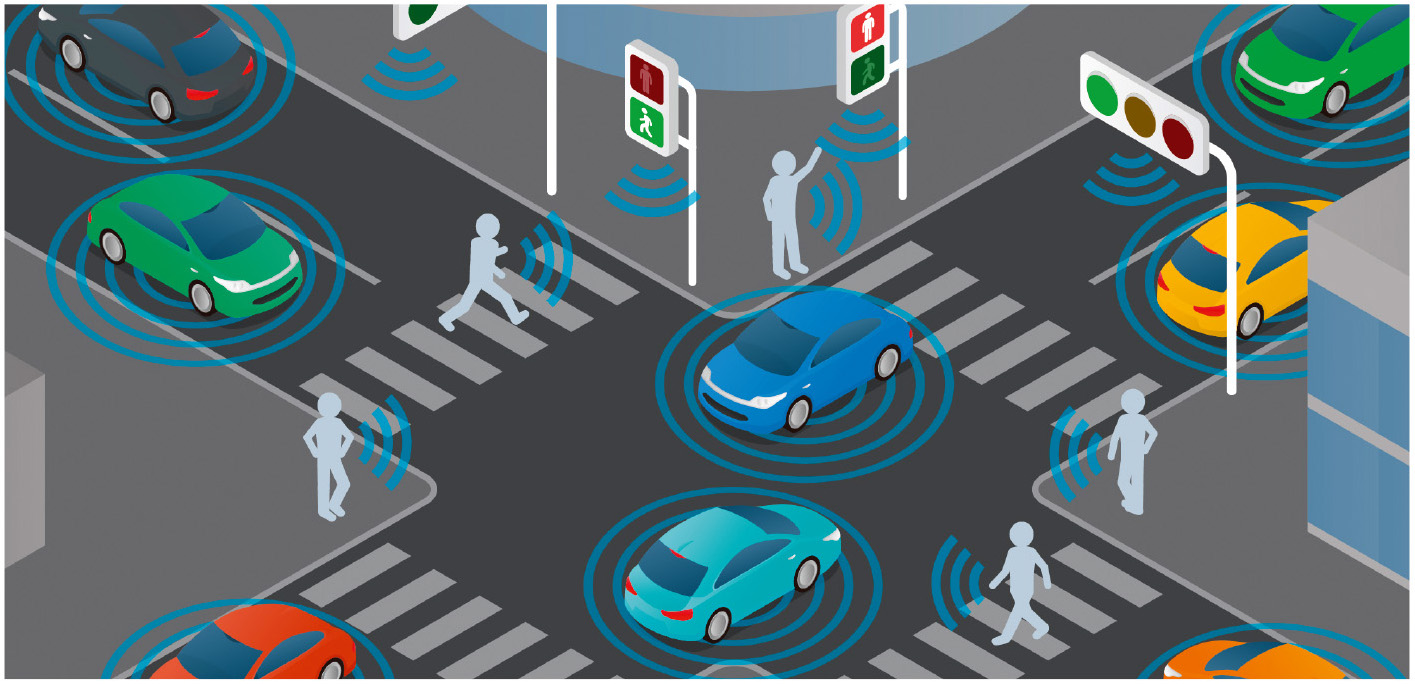

Автономным автомобилям требуется больше коммуникационных возможностей, чем обеспечивает сеть датчиков системы ADAS. Ключевой технологией, позволяющей расширить восприятие автомобилем окружающей среды, является технология V2X (см. рис. 2), позволяющая автомобилю взаимодействовать с другими автомобилями и с окружающей средой.

Эта концепция реализует обмен сообщениями автомобиля с другими автомобилями (V2V), сетью (V2N), пешеходами (V2P) и инфраструктурой (V2I). Данная технология порождает множество потенциальных возможностей спасения жизни, поскольку взаимодействие V2X выводит нас на новый уровень осведомлённости о ситуации, что повышает без­опасность и эффективность дорожного движения.

Изначально в качестве кандидата для прямого взаимодействия V2X между узлами при небольших задержках рассматривалась технология радио­доступа Wi-Fi. Был определён новый производный стандарт IEEE 802.11p (известный также как ITS-G5 в Европе и DSRC в Северной Америке), призванный удовлетворить жесточайшие требования, предъявляемые к интеллектуальным транспортным системам (ITS). В последние годы было проведено множество полевых испытаний, которые способствовали развитию V2X на основе Wi-Fi и сделали эту технологию практически готовой к применению.

В настоящее время в качестве претендента на взаимодействие V2X стал выступать сотовый вариант V2X (C-V2X) на основе редакции R14 стандарта сотовой связи 3GPP Long Term Evolution (LTE). Сторонники C-V2X указывают на некоторые преимущества систем сотовой связи по сравнению со специальными системами Wi-Fi (лучшая защита, управление перегрузками, надёжность и т. п.), а также на их способность использовать существующую сотовую инфраструктуру (V2N). Кроме того, стандарт 3GPP R14 улучшает интерфейс PC5 Sidelink для прямого взаимодействия, что обеспечивает связь V2V между автомобилями. И наконец, в рамках семейства стандартов 3GPP технология C-V2X предлагает эволюционный путь перехода на 5G.

Таким образом, существуют две разные технологии, претендующие на применение в Cooperative ITS (C-ITS): 802.11p и C-V2X. И хотя сейчас активно обсуждается вопрос о том, какая из этих технологий лучше подходит для V2X, существуют и сторонники применения обеих технологий одновременно с целью выгодного использования свойственных им преимуществ для реализации более безопасной и эффективной мобильности для всех нас.

Взаимодействие V2X считается необходимым условием достижения более высокой степени автоматизации (SAE J3016) [2], поскольку оно предоставляет автомобилям информацию о событиях за пределами поля зрения, что повышает осведомлённость водителя и любой автономной системы вождения о непредвиденных опасностях. Согласно прогнозам технология 5G, которая станет технологией URLLC (сверхнадёжная связь с малыми задержками), дополнительно повысит без­опасность применения сетей.

Надёжность внутренних автомобильных коммуникационных сетей

В современных автомобилях всё шире применяются электронные устройства и встроенное программное обеспечение. Такие автомобильные приложения, как круговой обзор, бортовая диагностика, информационно-развлекательные системы и телематика, ужесточают требования к полосе коммуникационного канала. С ростом интеллектуальности систем, опирающихся на совокупность датчиков и взаимодействие V2X, появится потребность в надёжных высокоскоростных сетях для обеспечения передачи и обработки данных внутри автомобиля в режиме реального времени.

Для создания автомобильного Ethernet в виде открытого стандарта и для поддержки широкого применения сети Ethernet в автомобилестроении был создан OPEN Alliance (Ethernet по одной паре) [3]. В качестве коммуникационной технологии для связи «точка – точка» в автомобилях Ethernet стал применяться сравнительно недавно. Вначале он использовался для удовлетворения растущей потребности в полосе канала при одновременном снижении стоимости, веса и сложности по сравнению с существующими технологиями проводной внутриавтомобильной связи. Кроме того, модульная структура трансиверов, коммутаторов и контроллеров Ethernet обеспечивает высокую стабильность и гибкость.

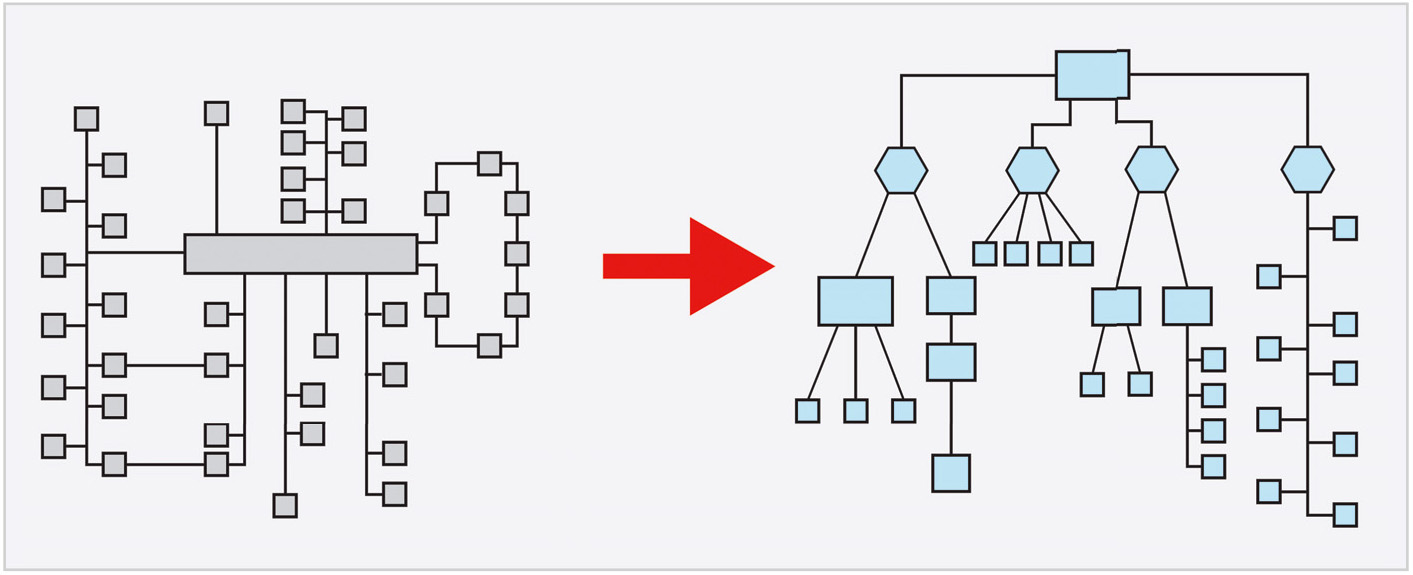

Считается, что коммуникационная сеть Ethernet может стать ключевым компонентом инфраструктуры для будущих автономных и подключённых автомобилей. Тенденция развития проводных автомобильных соединений направлена на переход от разнородных сетей со специальными протоколами (таких как CAN или MOST) к иерархическим однородным сетям Ethernet, как показано на рисунке 3.

В настоящее время комитет стандартизации IEEE работает над добавлением к существующим стандартам функций времязависимых сетей (TSN) для Ethernet 802.1 и 802.3, что должно обеспечить детерминированную производительность, жизненно необходимую для критически важных приложений реального времени. С добавлением функций TSN Ethernet может стать основной магистральной сетью, отвечающей сложным требованиям будущих автомобилей.

Компания Keysight работает с ведущими компаниями-производителями автомобильной электроники, помогая им в реализации инноваций на всех этапах – от разработки до тестирования и продвижения на рынок – быстрее и при меньших затратах. Технологии включают беспроводную связь, мобильную связь 5G, ВЧ- и СВЧ-технологии, автомобильный Ethernet, высокоскоростные цифровые шины, оптические линии связи, силовые компоненты, силовые преобразователи, аккумуляторные батареи, электро- и гибридные автомобили, функциональные тесты и многое другое [4].
