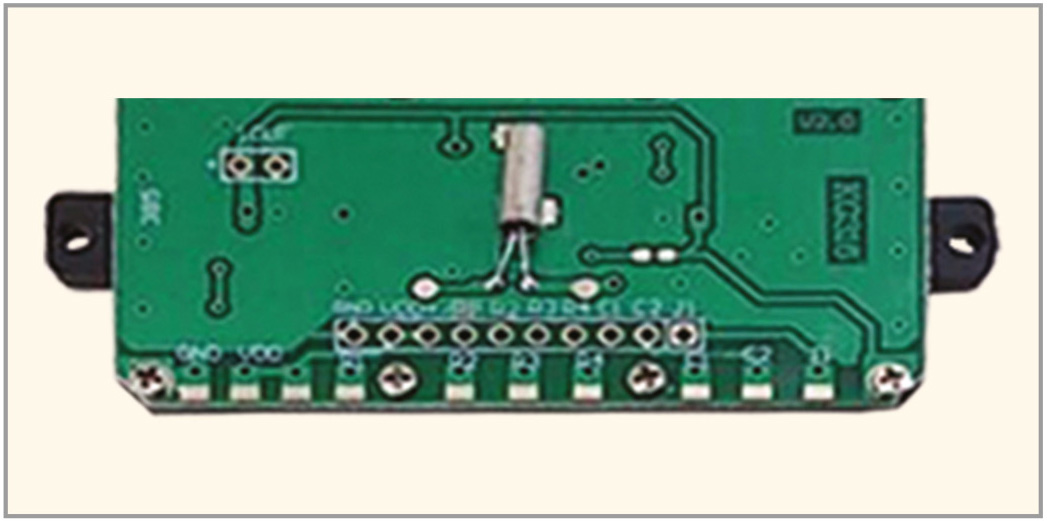

Не секрет, что при всём удобстве использования домофона в нём имеется один недостаток. Это – ручное подключение/отключение от линии. Если домовладелец забыл отключить домофон вечером, то его могут разбудить в ночное время желающие войти в подъезд соседи и иные лица без ключей. Если же домовладелец забыл включить домофон утром, то в квартиру могут не попасть, например, родственники. Доработка заключается в установке модуля электронных часов KG316 (см. рис. 1, 2) и схемы управления включением/отключением трубки домофона. Данный модуль позволяет программировать до 10 индивидуальных таймеров.

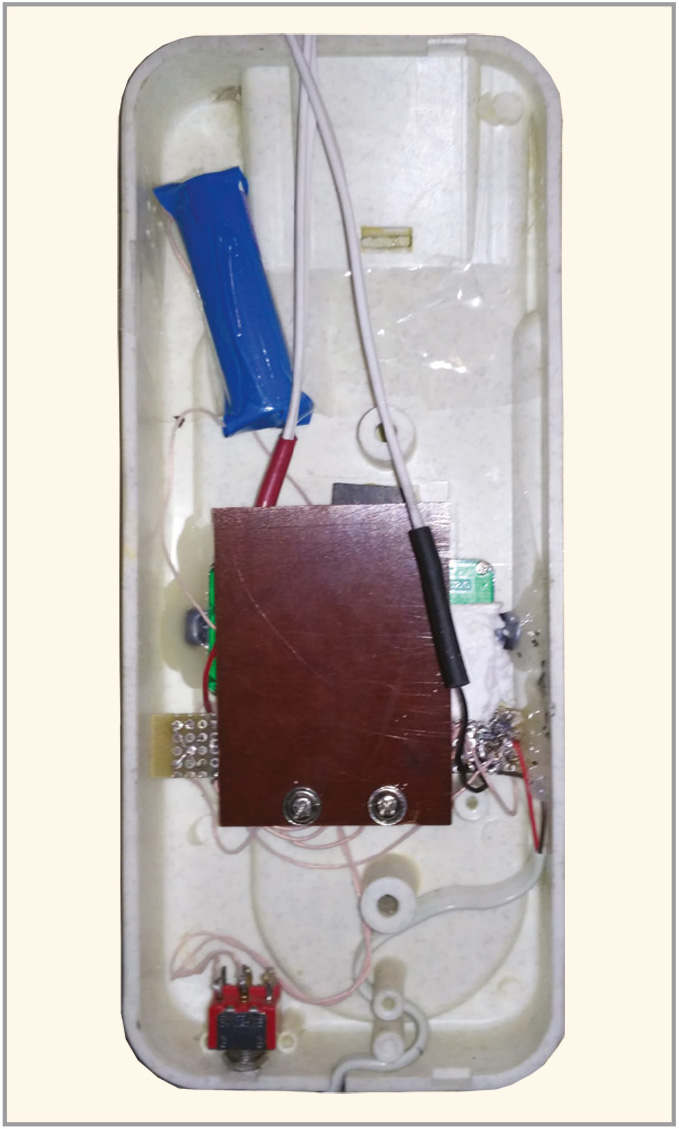

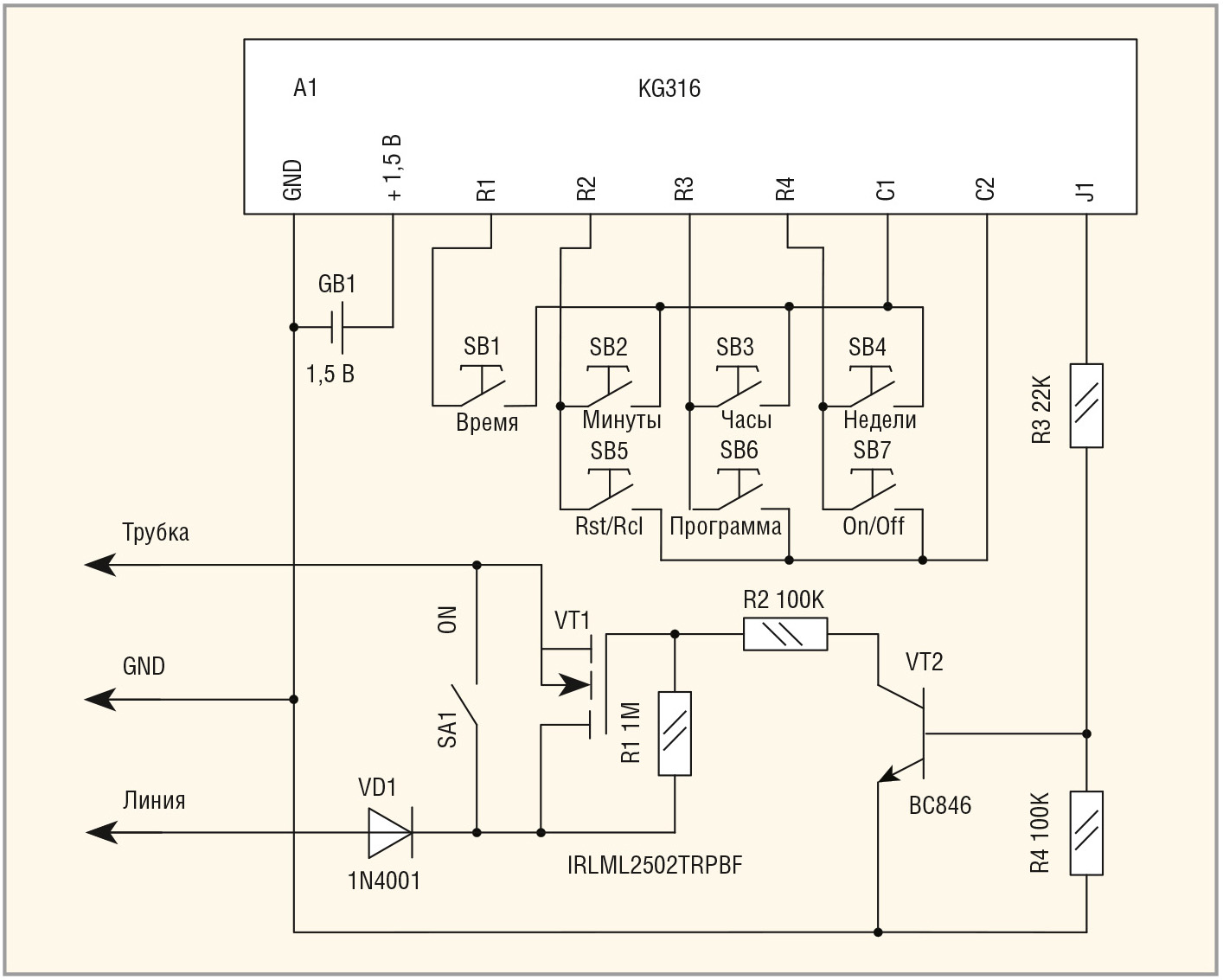

Принципиальная схема устройства приведена на рисунке 3, а внутренняя доработка домофона – на рисунке 4.
При срабатывании таймера на выходе J1 модуля A1 появляется уровень около 1 В, который через резистор R3 открывает транзистор VT2 и, затем, через резистор R2 будет закрыт транзистор VT1. Домофон будет отключён. При пропадании уровня на выходе модуля или при выходе из строя батареи GB1 ключ на VT2 закроется, а транзистор VT1 откроется через резистор R1 только в случае появления напряжения в линии во время вызова или разговора. Домофон будет подключён к линии. Если домофон отключён в вечернее или ночное время, его можно активировать принудительно выключателем SA1.

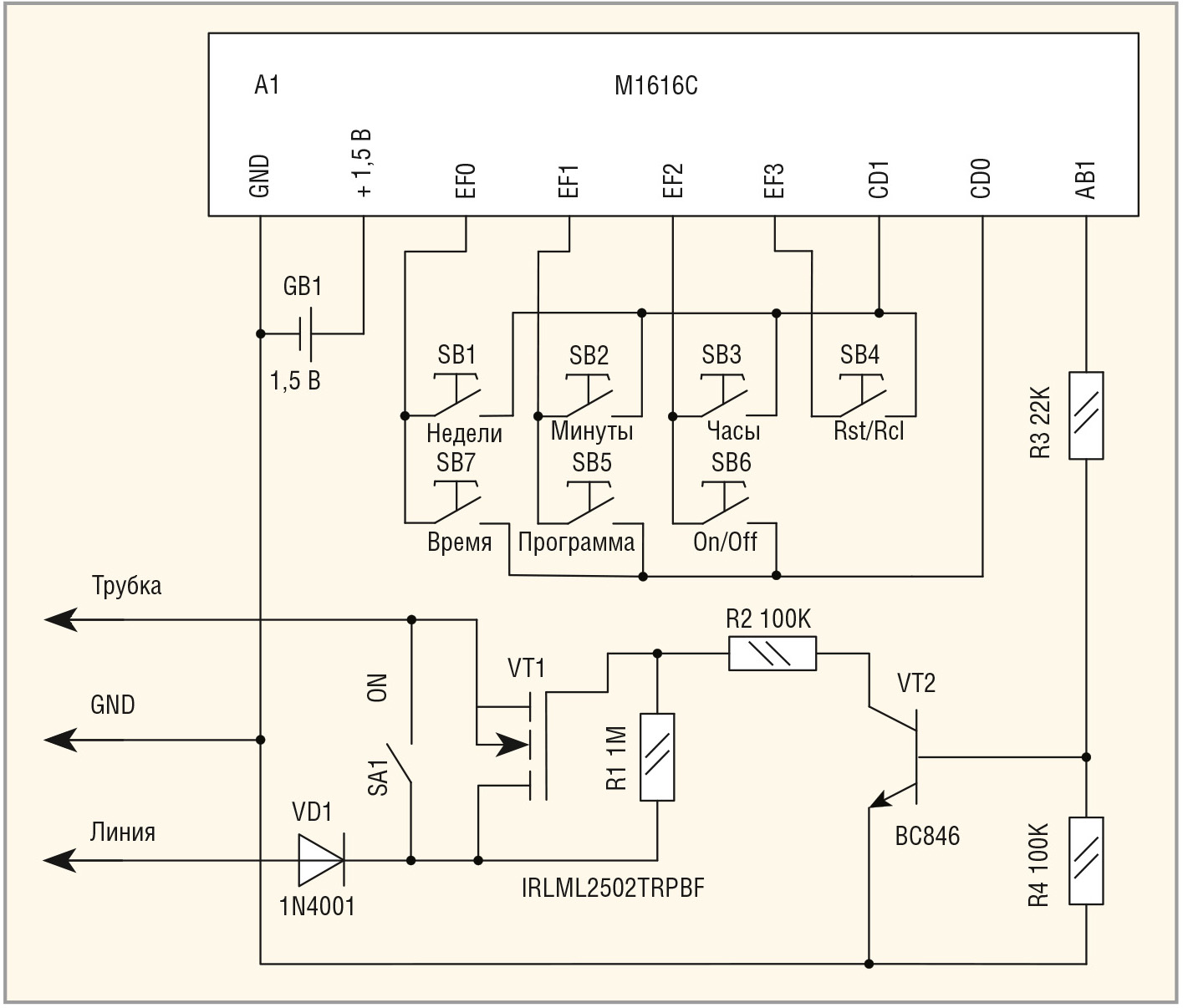

На рисунке 5 приведена схема похожего решения, реализованного на основе модуля M1616C. Данный модуль позволяет программировать уже до 16 индивидуальных таймеров.

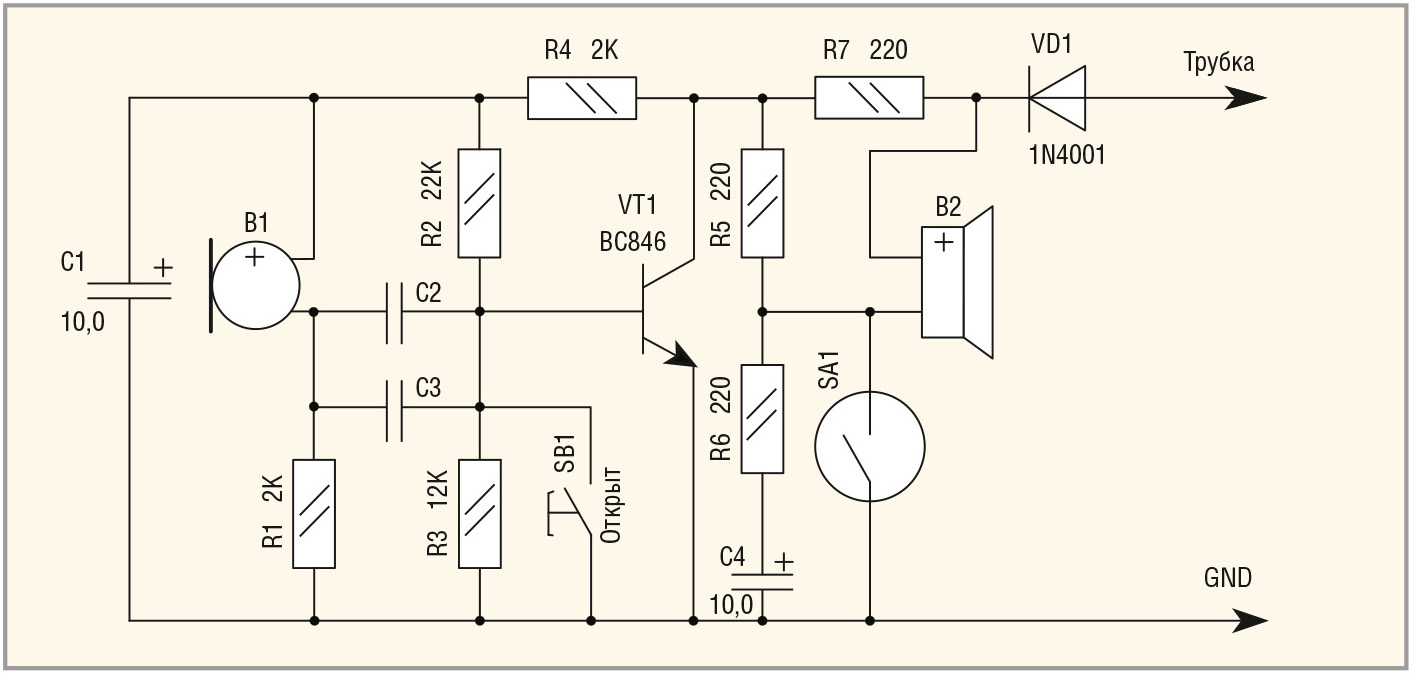

Схема типовой трубки домофона CYFRAL показана на рисунке 6. При подключении трубки диод VD1 желательно убрать.

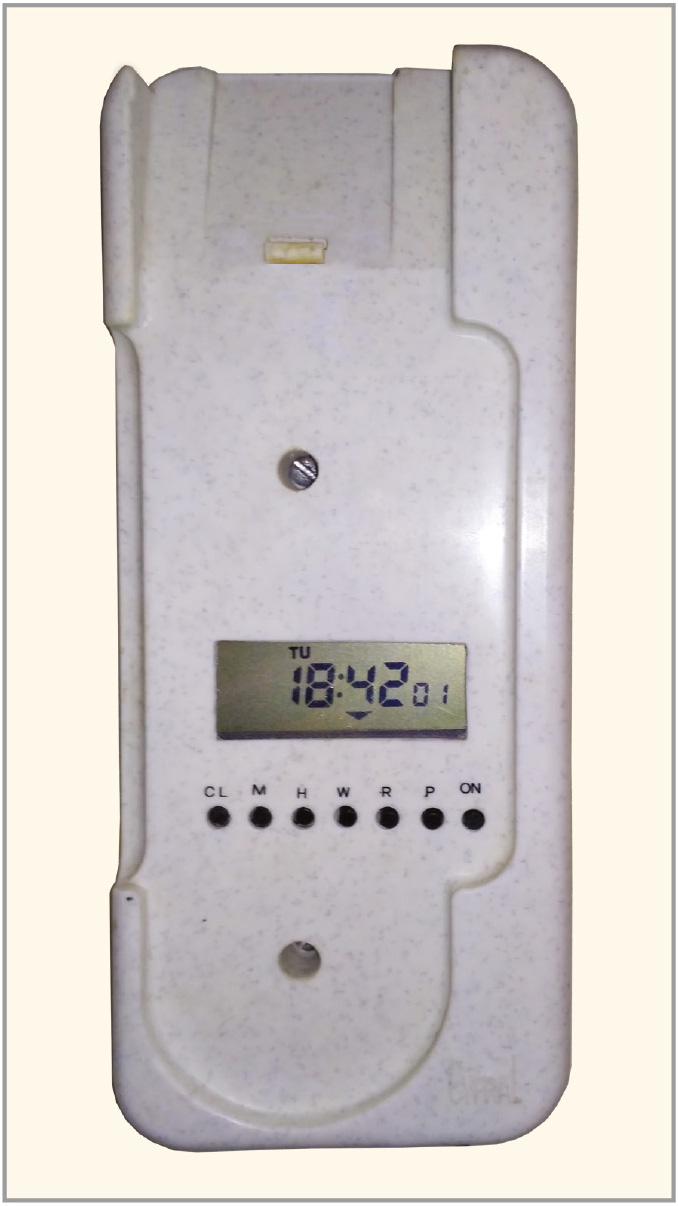

Программируется модуль KG316 следующим образом. Текущее время часов выставляется при одновременном нажатии кнопок Clock и Min (минуты), Hour (часы) или Week (день недели), которые показаны на рисунке 7.
Переход в режим программирования таймеров осуществляется нажатием кнопки On/Off. Все 10 таймеров можно запрограммировать на включение/выключение домофона в заданное время. Выбор номера таймера осуществляется при помощи кнопки Prog. Время и день недели программируются соответствующими кнопками Min, Hour и Week. Ключ на VT1, VT2 работает в инверсном режиме, поэтому состояние индикатора Off соответствует подключённой трубке, а On – отключённой.
Таким образом, с помощью довольно простой схемы и некоторой доработки трубки можно реализовать дополнительные удобные функции в домофонах CYFRAL.
