Как известно, высоковольтными называются реле, которые коммутируют цепи, рассчитанные на высокие токи и напряжения выше 500 В.
Именно благодаря способности управлять большими мощностями, реле компании Gigavac впервые были применены в радиочастотном оборудовании аэрокосмического назначения. В этой аппаратуре требуются малогабаритные реле, имеющие низкие радиочастотные потери, обладающие превосходными диэлектрическими свойствами на высоких напряжениях и способные работать на больших высотах под влиянием жёстких климатических условий.

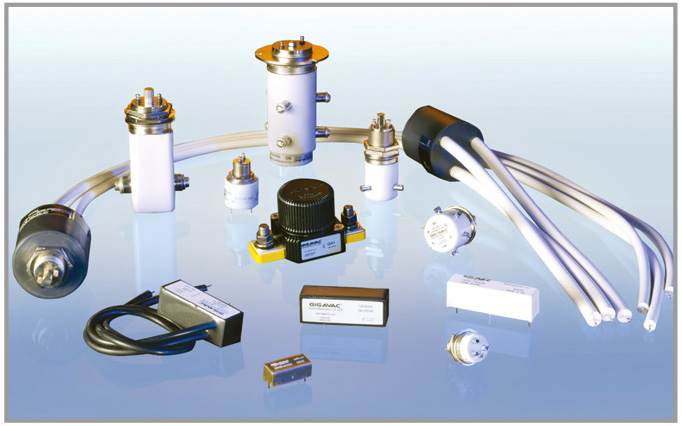

Широкое применение реле Gigavac нашли в медицинском оборудовании и различных коммерческих изделиях. Внешний вид реле Gigavac показан на рисунке 1.
Для повышенной электрической прочности изоляции высоковольтные реле делают вакуумными или газонаполненными, так как диэлектрическая прочность вакуума или инертного газа выше, чем воздуха. В вакууме или в инертной среде не происходит окисления контактов, что открывает возможность применения медных или родиевых контактов, способных выдерживать большие токи.
Для применения в изделиях, где требуется «горячая коммутация» при малых токах, компания Gigavac разработала вакуумные реле с контактами, выполненными из высокопрочных материалов, таких как вольфрам и молибден.

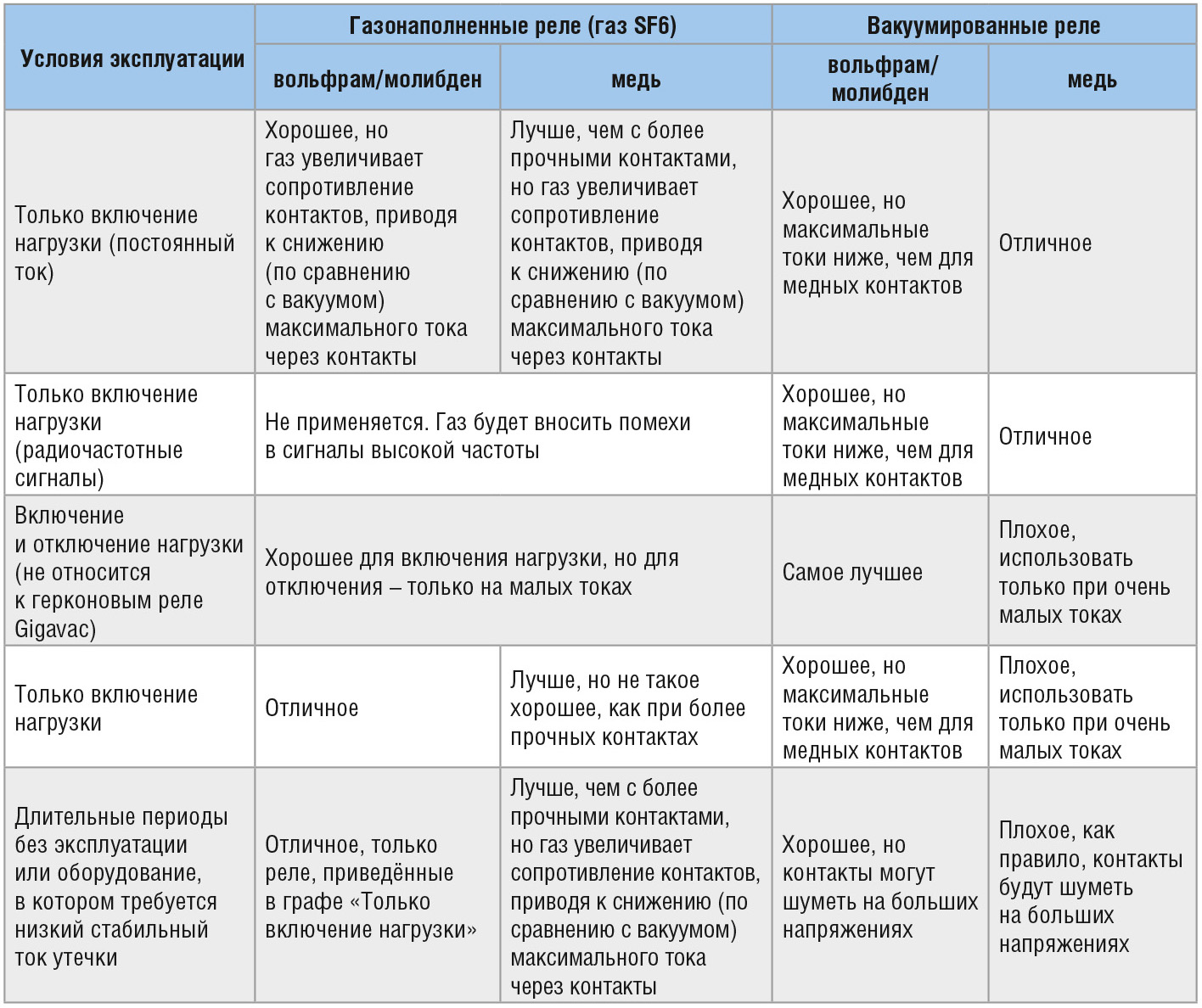

Таблица 1 даёт представление об электрических свойствах материалов контактов, а также об их поведении при различных условиях эксплуатации.
Используя современные технологические процессы герметизации, созданные для вакуумных реле, и прочнейшие материалы контактов для «горячей» коммутации, Gigavac заполнил эти же самые реле газом марки SF6. Получившиеся реле идеальны при больших бросках тока и разрядах ёмкостных нагрузок, которые обычно происходят при работе аппаратуры тестирования на электростатический пробой, оборудования для проверки кабелей и сердечных дефибрилляторов.
Газонаполненные реле также обеспечивают низкий стабильный ток утечки для приборов, чувствительных к флуктуациям тока, особенно через группы открытых контактов в течение длительных периодов времени. Для работы в таких условиях используются две наиболее широко применяемые конструкции высоковольтных реле (см. рис. 2 и 4).

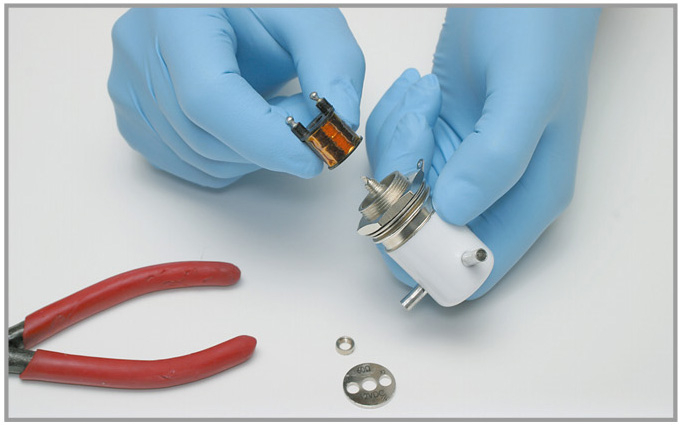

Конструкция реле с вращаемой арматурой (см. рис. 2) обеспечивает высокую механическую надёжность и адаптацию к большому числу конфигураций контактов. Контакт приводится в действие благодаря движению подпружиненной арматуры, когда на катушку подано электропитание. Катушка (в сборе) конструктивно является внешним элементом по отношению к вакуумной колбе и легко заменяется (см. рис. 3).
В конструкции реле с диафрагмой (см. рис. 4) используется молибденовая диафрагма, позволяющая металлическому стержню перемещаться поступательно. Стержень проходит через отверстие в первом контакте реле и электрически соединяется с ним. Как только стержень достигает второго контакта и перестаёт двигаться, контакты соединяются. Эта конструкция контактов используется в подавляющем большинстве реле фирмы Gigavac.

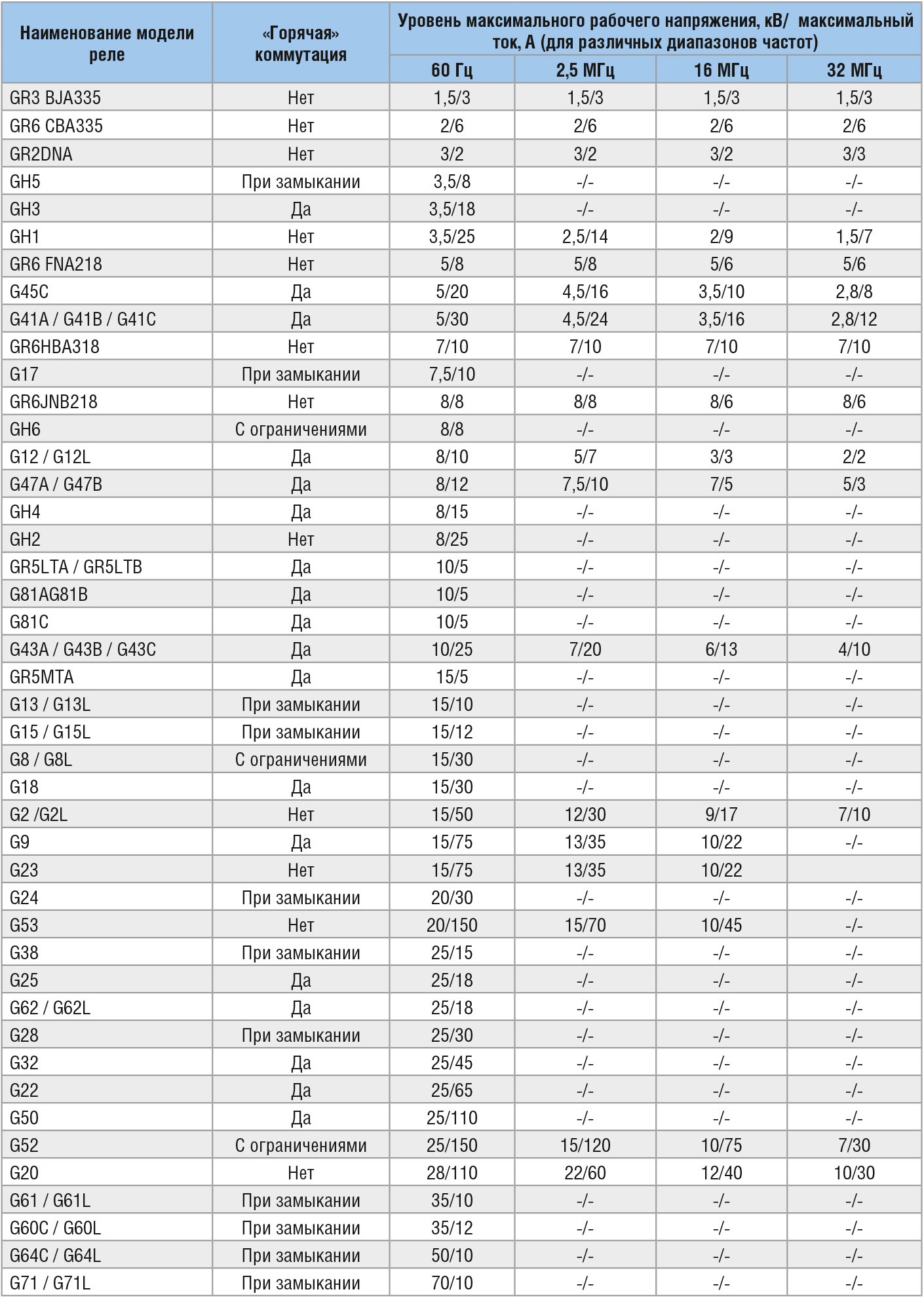

В таблице 2 приведены характеристики реле Gigavac.
Высоковольтные реле Gigavac могут использоваться как для «холодной», так и для «горячей» коммутации. Как известно, при «холодной» коммутации питание выключается до перемещения контактов, при «горячей» – реле могут коммутировать нагрузку в тот момент, когда через неё проходит ток. При выборе реле два этих параметра необходимо учитывать.

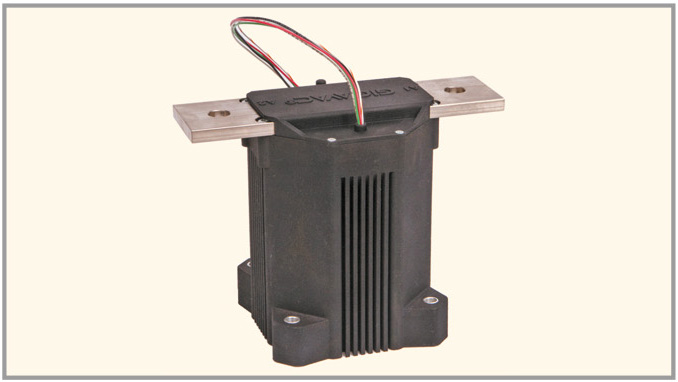

В цепях постоянного тока до 1500 А при относительно невысоких напряжениях до 1500 В наиболее эффективным было бы использование контакторов Gigavac. Указанные нагрузки являются максимальными и c ними справится только контактор HX460 (см. рис. 5).

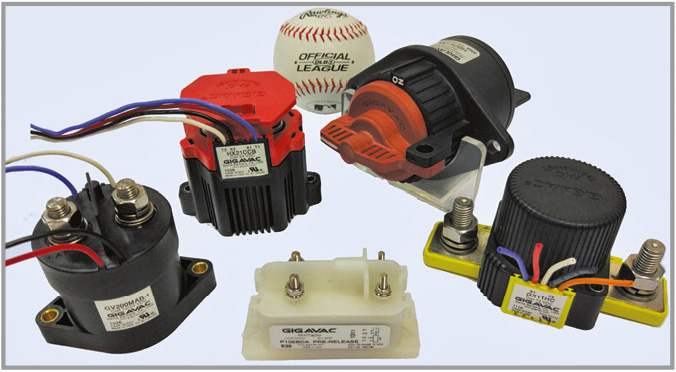

Для решения повседневных задач в коммутации напряжений 100–800–1200 В и токов 20–200–800 А всегда можно положиться на управляемые контакторы GX11, GV200, HX21, P105 или ручные выключатели серии HBD (см. рис. 6).
Компания Gigavac регулярно проводит модернизацию своих линеек реле и контакторов с целью улучшения их характеристик, а также постоянно работает над созданием новых типов продукции.
Кроме того, компания специализируется на разработке реле для специфических применений. Ведётся постоянный контроль качества изделий.
Широкая номенклатура продукции Gigavac доступна со склада в Москве.
