Тысяча и одна «мелочь» редактора принципиальных электрических схем в САПР Delta Design Часть 2

В первой части статьи (см. №1, 2017) мы рассматривали функциональность редактора в целом, которая обеспечивает создание многолистовых иерархических схем с произвольной глубиной детализации блоков и формирование по созданной схеме конструкторской документации. В данной части статьи мы сосредоточимся на «мелочах», которые облегчают работу специалиста, и, в конечном счёте, сокращают сроки разработки устройства.

01.03.2017 928 0
Тысяча и одна «мелочь» редактора   принципиальных электрических схем  в САПР Delta Design Часть 2

Размещение компонентов и прокладывание проводников занимает бóльшую часть времени при создании схемы.

Рассмотрим ещё несколько «мелочей» в работе редактора схем. И начнём с автоподключения выводов.

Размещение компонентов и редактирование линий электрических соединений

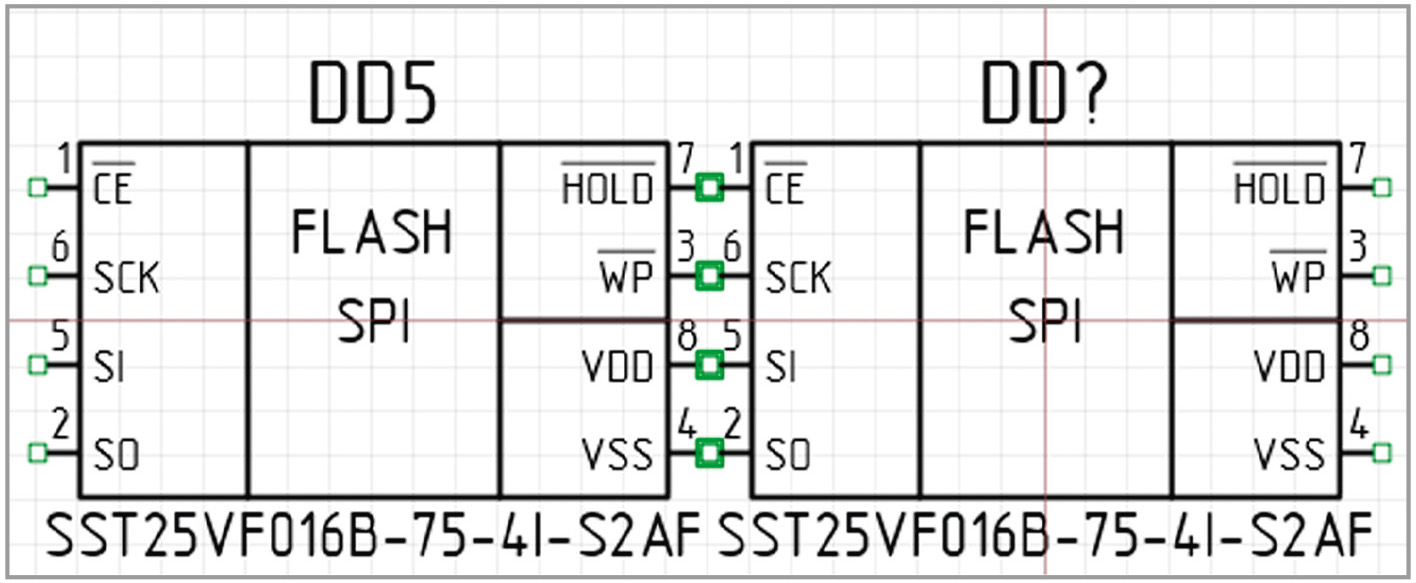

На рисунке 7 изображён момент размещения нового компонента рядом с DD5. При этом новый компонент размещается вплотную и таким образом, чтобы выводы совпадали.

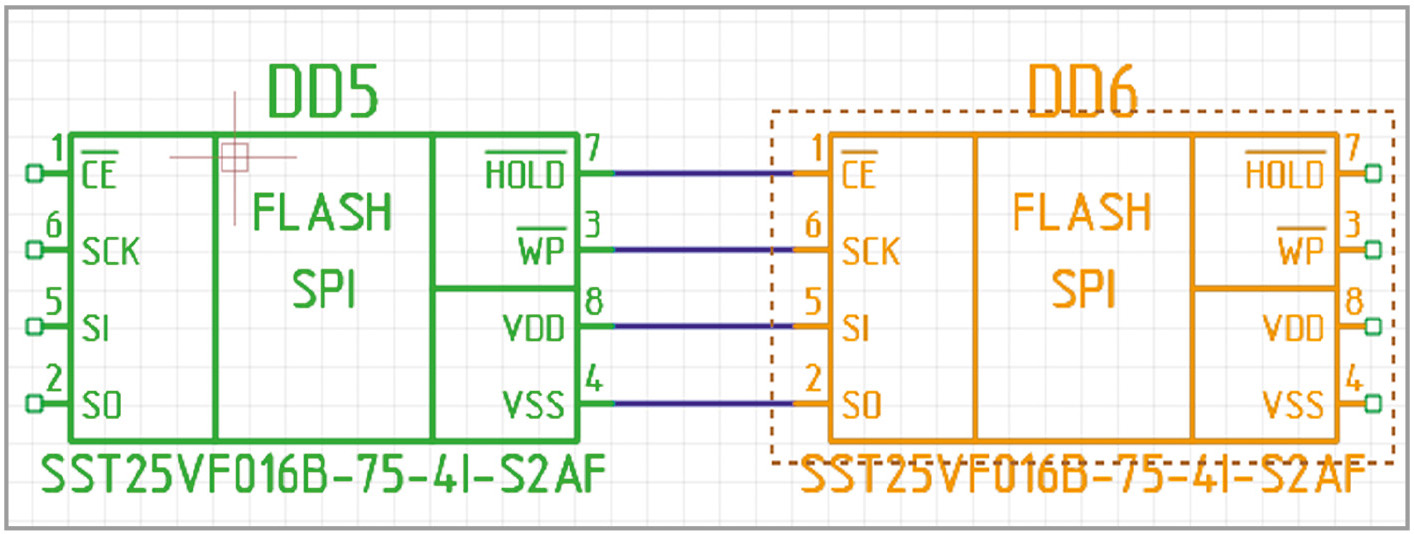

В момент размещения компонента будут автоматически созданы цепи, соединяющие наложенные друг на друга выводы. На рисунке 8 компонент DD6 (который конструктор и размещал в примере) сдвинут вправо для демонстрации созданных линий электрической связи.

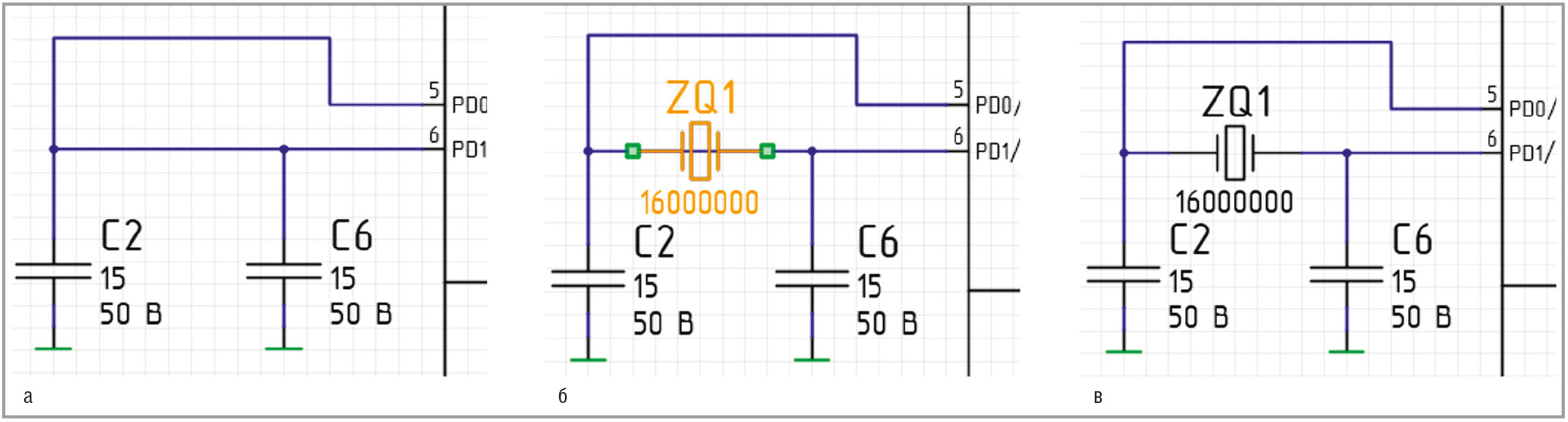

Рассмотренная ситуация достаточно типична при работе с компонентами. Другой типичной ситуацией при создании схемы является необходимость размещения компонента в разрыв. Рассмотрим пример схемы на рисунке 9а и допустим, что конструктору необходимо разместить компонент так, как показано на рисунке 9б.

Delta Design в момент размещения компонента поверх цепи автоматически выполнит все необходимые действия и разместит компонент так, как показано на рисунке 9в.

Важно отметить, что вставка компонента в разрыв приводит к разбиению существующей цепи на две. Предыдущее имя цепи будет оставлено за участком цепи с бо¢льшим «весом». «Вес» участка цепи определяется интеллектуальным алгоритмом и зависит от наличия на нём портов (порты питания имеют бо¢льший вес), входов в шину, а также длины участка цепи. Второй участок цепи, образовавшийся после разрыва, получит новое уникальное имя.

При этом все изменения, произведённые в проекте, редактор запомнит как одно действие, и это действие может быть отменено одним нажатием Ctrl + Z. Редактор помнит все действия схемотехника в текущем сеансе работы и позволяет вернуться на любое количество шагов назад. При этом объём памяти, который необходим для работы Delta Design, мало зависит от количества изменений, производимых в сеансе. Эта особенность системы позволяет разработчику иметь «бесконечную» очередь UNDO/REDO.

Также стоит отметить, что компонент может иметь «скрытые» выводы. «Скрытые» выводы – это такие выводы компонента (как правило, выводы земли и питания), которые отсутствуют в УГО. Подключение таких выводов осуществляется автоматически при размещении компонента на схеме. При желании можно отключить или переподключить «скрытые» выводы с помощью специального диалога.

Замена компонентов и радиодеталей на схеме

Достаточно часто на схеме необходимо заменить компонент. Это бывает нужно, если:

  • компонент был изменён в биб­лиотеке;
  • нужно выбрать другую радиодеталь, с другими параметрами (например, с другим номиналом);
  • заменить радиодеталь на аналог (на­пример, другого производителя).

Система Delta Design предлагает ряд удобных механизмов для замены компонентов на схеме. Можно выделить компонент на схеме и в контекстном меню выбрать пункт «Обновить компонент». При этом запустится интеллектуальный алгоритм обновления. Если габариты УГО компонента не изменились, и не изменилось расположение выводов, то УГО будет заменено на новое. В противном случае будет запущен интерактивный инструмент размещения компонента взамен существующего и пользователю нужно будет выбрать новое расположение компонента. И в первом, и во втором случае сохраняются все подключённые проводники.

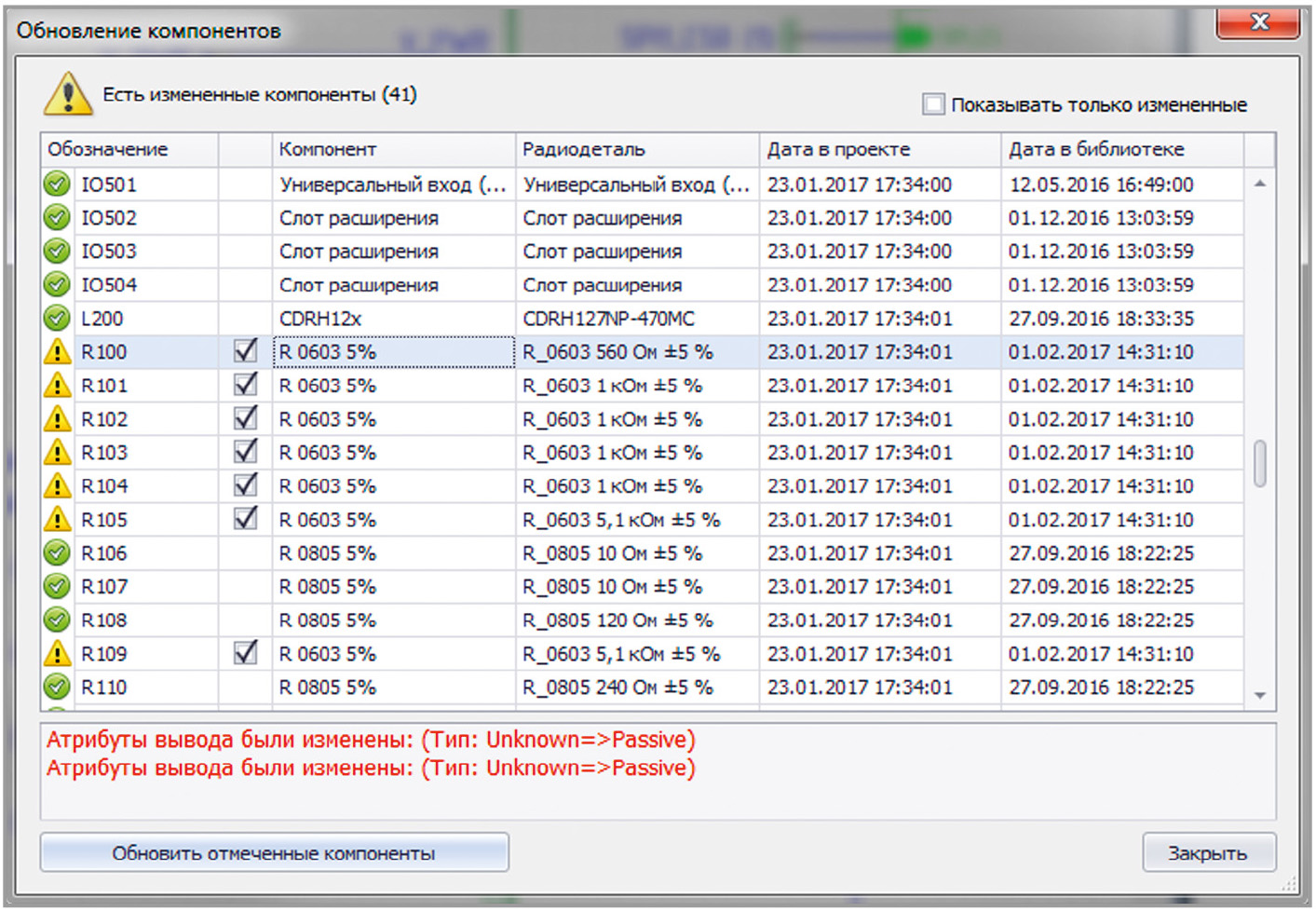

В версии Delta Design 2.1 появился новый механизм массового обновления компонентов на схеме и плате (см. рис. 10). Система сама находит все изменённые компоненты в проекте, выдаёт подробную диагностику – что поменялось, а также позволяет одной кнопкой обновить весь проект.

Работа с шинами

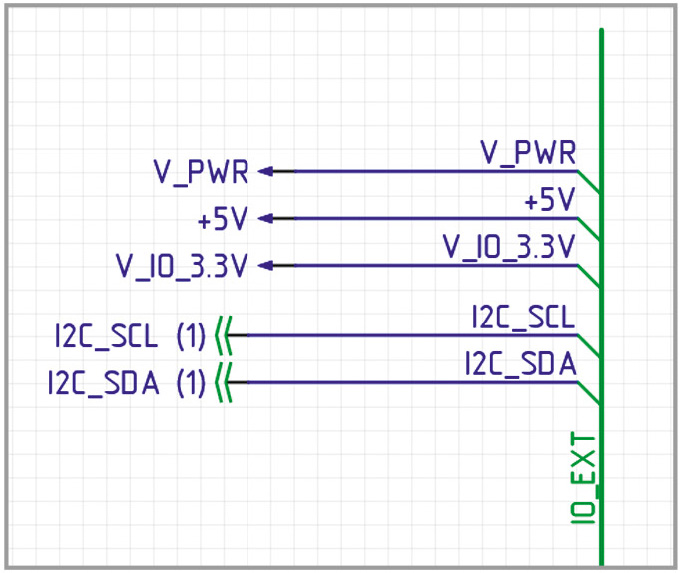

Для заведения цепи в шину в системе Delta Design необходимо на схеме подключить проводник этой цепи к шине. При этом автоматически образуется специальный графический «вход» в шину (см. рис. 11). Данный «вход» в шину по умолчанию сразу показывает метку с именем цепи, которую можно отключить (сделать невидимой).

В системе Delta Design набор цепей в составе шины можно задавать несколькими различными способами: диапазон, список, смешанный.

Диапазон. Например, ADDR[0:7] создаст в шине цепи ADDR0, ADDR1, ...ADDR7.

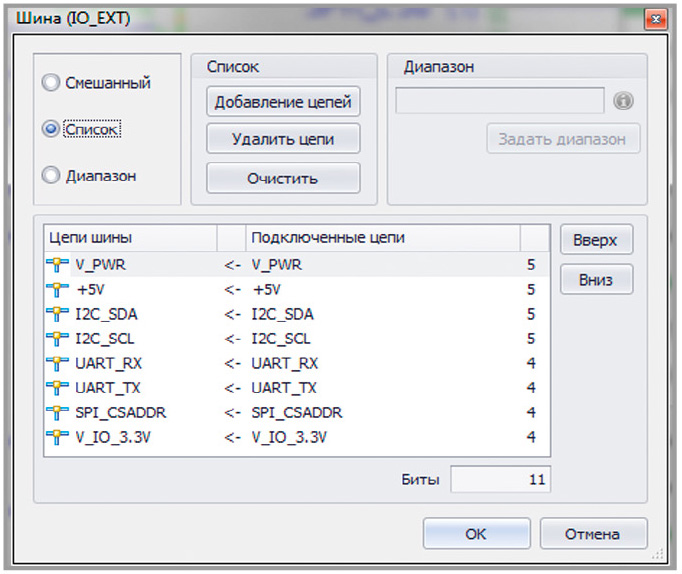

Список. Любой заданный набор цепей (см. рис. 12).

Смешанный. Цепи в шине определяются по фактическому графическому подключению проводников к шине.

Система Delta Design при проверке схемы контролирует, что все цепи, входящие в шину, подключены корректно.

После подключения информация о принадлежности цепи к шине отображается в свойствах цепи, свойствах шины или в менеджере проекта.

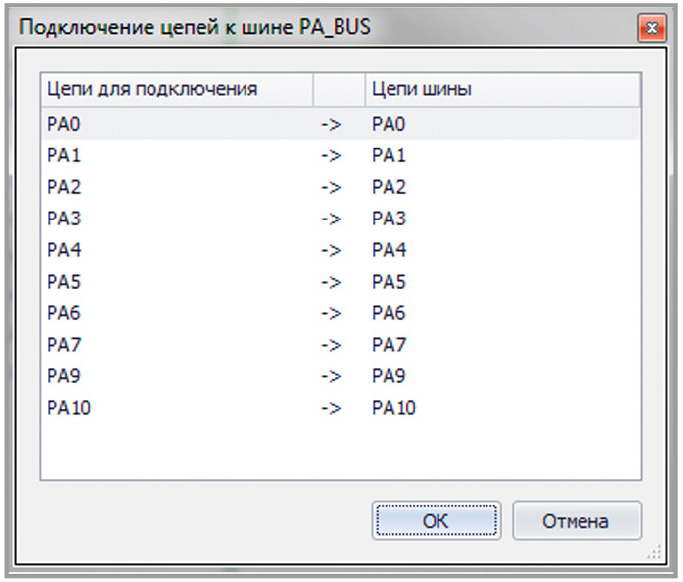

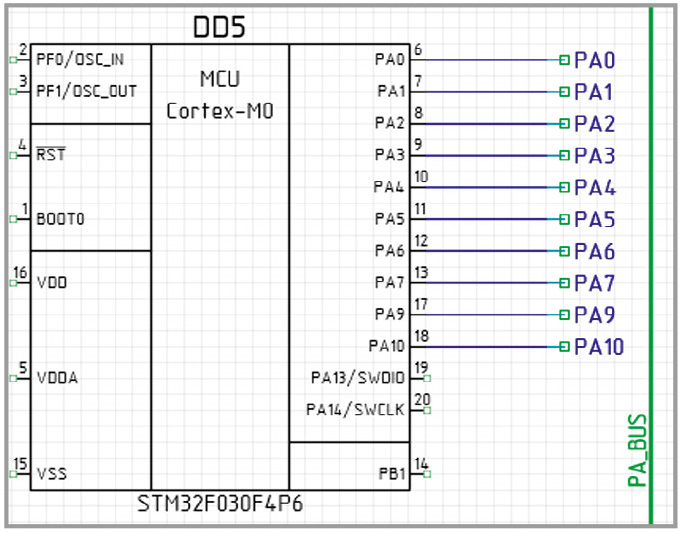

Существует механизм массового подключения к шине. Для этого можно выбрать группу проводников (неподключённых концов) и с помощью простого перетаскивания подключить их к шине (см. рис. 13). В появившемся диалоговом окне (см. рис. 14) можно указать соответствие проводников цепям в шине.

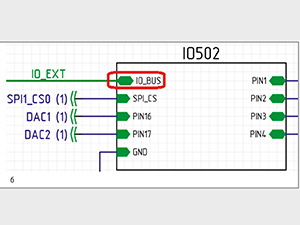

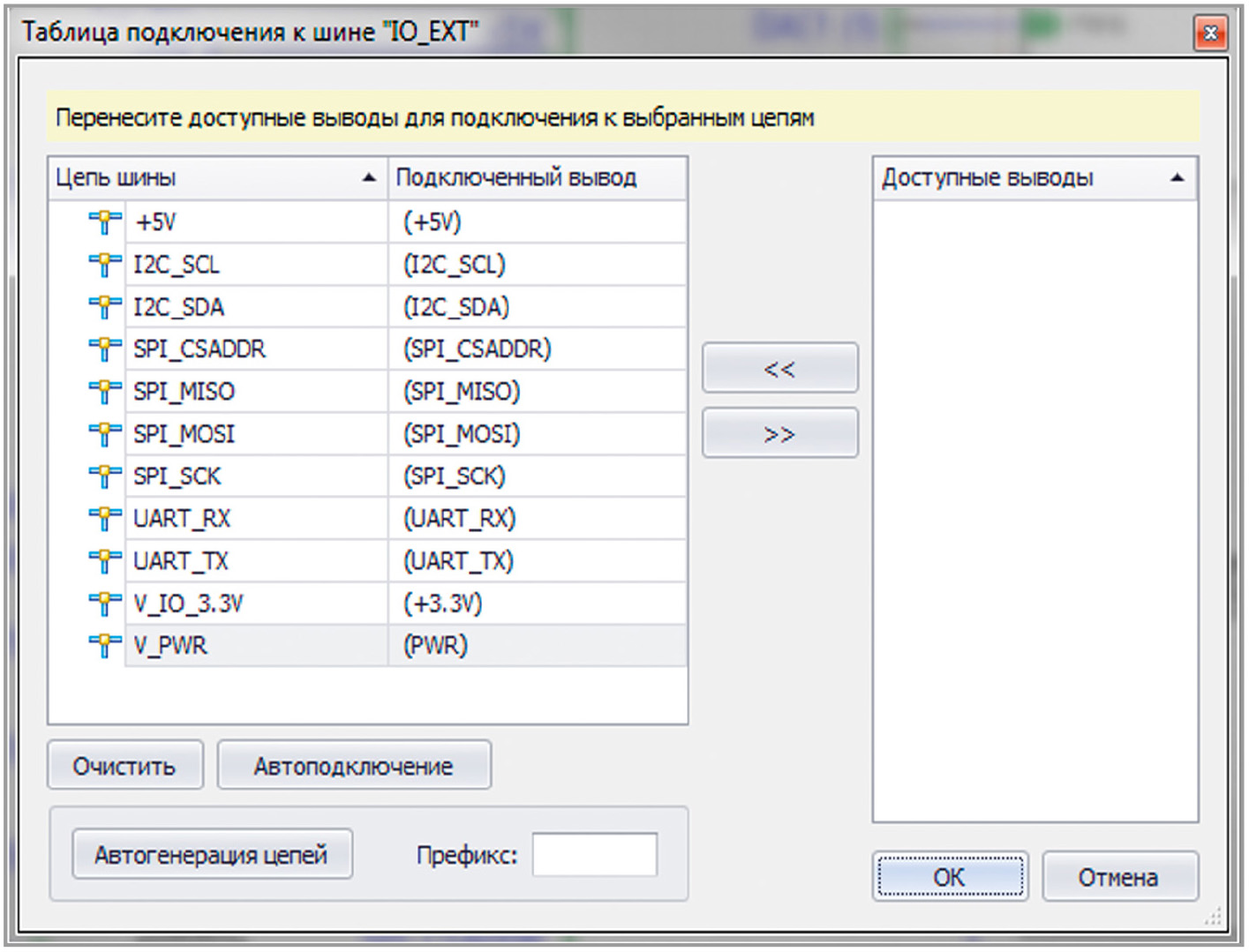

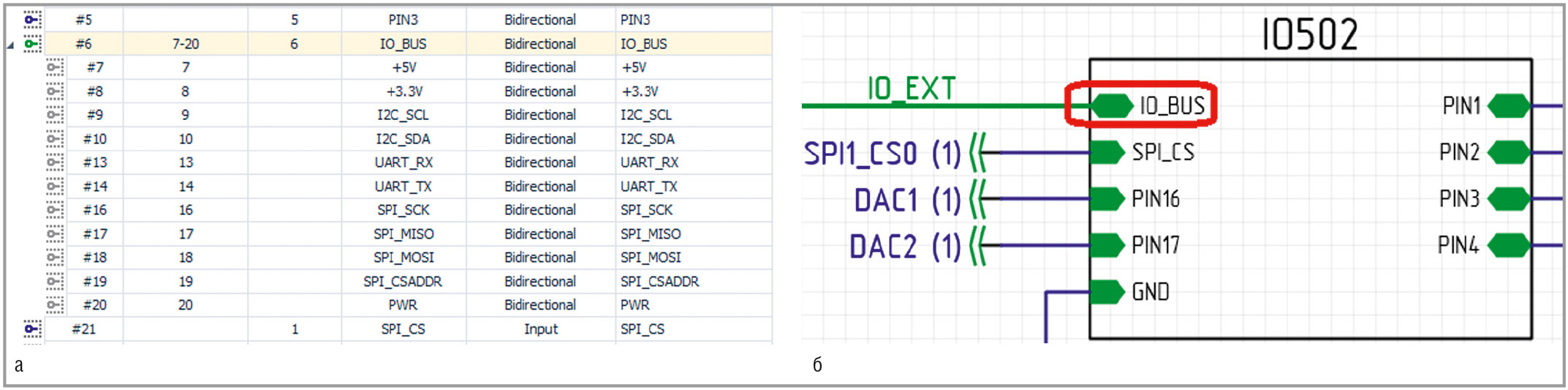

Система Delta Design допускает подключение шины непосредственно к выводу компонента. В этом случае вывод компонента должен быть групповым, т.е. содержать внутри несколько контактов компонента (см. рис. 15). Внутреннее подключение цепей шины к контактам компонента в этом случае задаётся с помощью специального диалога (см. рис. 16). Иерархические блоки также могут содержать групповые (шинные) выводы, которые предназначены для заведения шин внутрь иерархических блоков.

Заключение

Редактор принципиальных электрических схем системы Delta Design не только позволяет разрабатывать схемы любого уровня сложности, но и содержит множество важных деталей, ускоряющих работу.

Редактор поддерживает многолистовые иерархические схемы с произвольной глубиной детализации блоков. Реализована поддержка шин, портов и других объектов, что необходимо для создания сложных схем.

Разработанная схема одновременно является частью конструкторской документации, созданной в соответствии со стандартами. На основании данных схемы система Delta Design обеспечивает выпуск ведомости покупных изделий и других необходимых частей документации.

САПР обеспечивает полноценную поддержку ГОСТ, начиная от входящих в комплект поставки штампов и заканчивая автоматической трассировкой проводников.
