Современные технологии коммутации

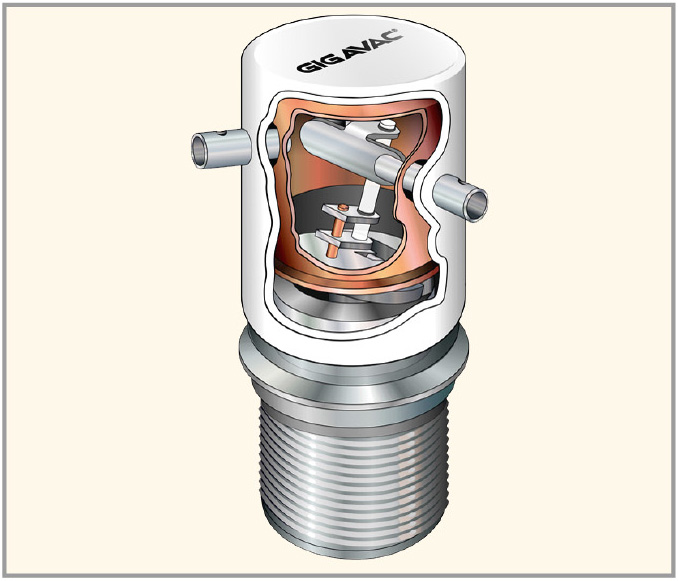

Если обратиться к истории, то первые изделия Gigavac были разработаны для применения в радиочастотных изделиях, где требовались реле как можно меньшего размера, имеющие малые радиочастотные потери, обладающие превосходными диэлектрическими свойствами при высоких напряжениях и способные работать в жёстких климатических условиях (см. рис. 1). Впоследствии реле Gigavac нашли широкое применение и в контрольно­измерительной аппаратуре, в высоковольтных источниках питания, в оборудовании для проведения магнитно­резонансных исследований, а также в различных коммерческих изделиях.

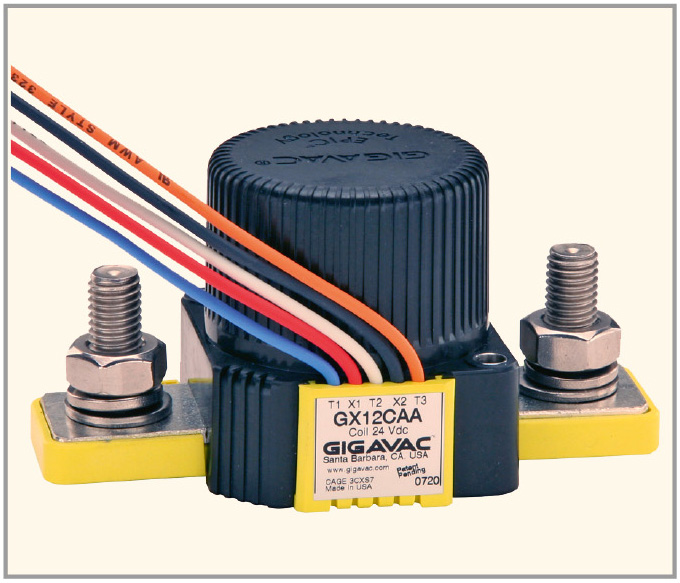

Получив мировое признание, в 2007 г. компания Gigavac приступает к выпуску первых герметичных контакторов серии GX (см. рис. 2). Сегодня им отдают предпочтение при разработке систем управления мощностями, резервного питания и освещения на железных дорогах, в автоматизации нефтяной отрасли. Их используют при проектировании и реализации различных транспортных средств, горнодобывающего оборудования, в солнечных, ветряных и водяных энергосистемах и прочей альтернативной энергетике, а также в различных зарядных устройствах, в изделиях во взрывозащищённом исполнении и другом сложном оборудовании, т.е. везде, где необходима длительная безотказная работа (см. рис. 3).

Серии контакторов

Представленная далее информация о сериях контакторов Gigavac будет полезна разработчикам и конструкторам, использующим в своих разработках средства коммутации значительных токов.

Серия GX

GX – герметичные компактные контакторы постоянного и переменного тока, способные коммутировать токи до 1000 А при напряжении 12–800 В. Они могут монтироваться в любом положении, могут быть использованы практически в любых неблагоприятных условиях, включая работу при температурах –55…+85°С. Контакторы имеют малые габариты и степень защиты от внешних воздействий IP67, что гарантирует работу в течение 30 минут под водой. Применяемые одинарные или двойные катушки управления не создают радио­помех (электромагнитную интерференцию) в схемах управления. Силовые контакты выполнены из нержавеющей стали, что даёт гарантию отсутствия коррозии на долгие годы. В серии GX имеются поляризованные контакторы GXL14, работающие без постоянного питания катушки, что позволяет уменьшить тепловыделение. В таких приборах контакты удерживаются в замкнутом состоянии с помощью постоянного магнита, и для переключения необходима лишь подача кратковременного импульса.

Серия МХ

МХ – герметичные контакторы постоянного и переменного тока, соответствующие стандарту MIL­R­6106. Они предназначены для применения в военной технике, оборудовании с большими пусковыми импульсами и для работы в тяжёлых условиях. Герметичный корпус обеспечивает защиту катушки, контактов и электроники от внешних неблагоприятных факторов. Металлокерамическая конструкция обеспечивает работу при экстремальных температурах до +200°С. Использование серебряных контактов гарантирует продолжительный срок службы и устойчивость к залипанию контактов даже при больших бросках тока. Использование двойной катушки управления позволяет снизить энергопотребление без использования схем ШИМ, являющихся источником электромагнитных помех.

Серия НХ

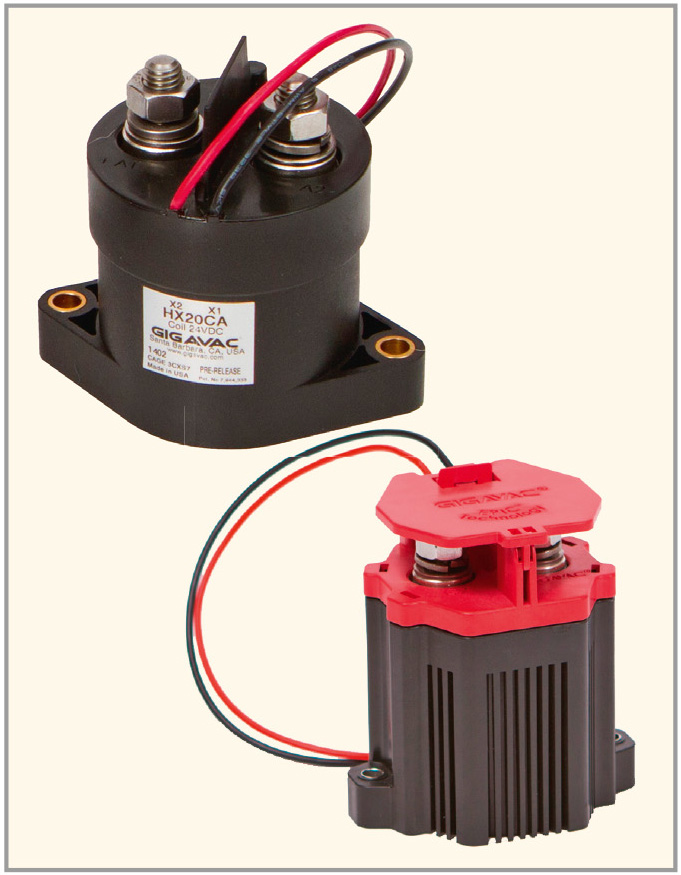

Серия НХ – герметичные высоковольтные контакторы постоянного тока, предназначенные для «горячего» переключения при напряжении до 1500 В (см. рис. 4).

Они имеют степени защиты от внешних воздействий IP67 и IP69, что позволяет использовать их в любых тяжёлых погодных условиях, под водой и на солнце в пустыне. Конструкция катушки обеспечивает малое потребление энергии и отсутствие электромагнитного излучения. Так же, как и в серии МХ, здесь имеются внутренние элементы гашения обратной ЭДС, не требующие применения внешних диодов.

Серия наиболее эффективна для ис­пользования в преобразователях напряжения, мощных солнечных и ветряных энергетических системах, высоковольтных аккумуляторных системах, электромобилях и электрокарах.

В 2016 г. номенклатура серии HX пополнилась контактором HX460, способным коммутировать напряжение до 1500 В и токи до 1500 А. Его габариты не превышают 16 см, а вес составляет всего 4,2 кг.

Серия HBD/BD

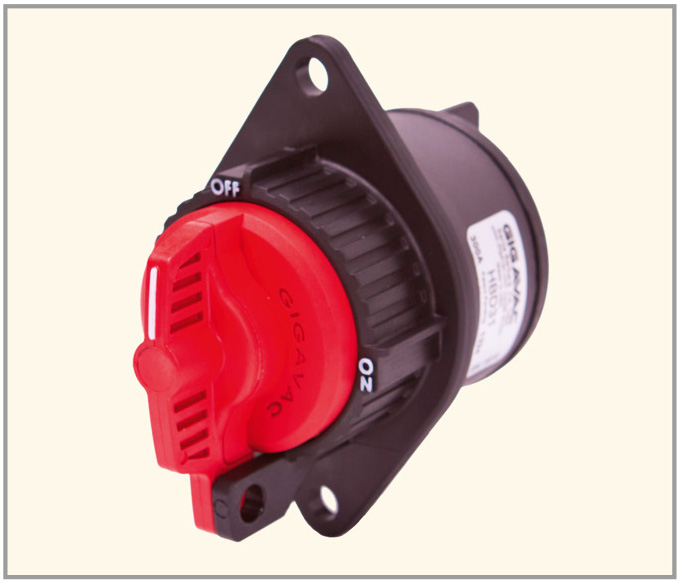

Ручные поворотные переключатели HBD (см. рис. 5) и BD позволяют коммутировать токи до 500 А при уровне защиты от внешних воздействий IP67.

Соответствие требованиям стандарта IEC529 делает их оптимальным выбором для решения задач по отключению аккумуляторных батарей, например, в автомобилях, во время ремонта и обслуживания. Поскольку переключатели могут работать практически в любой среде, их можно размещать в непосредственной близости от аккумуляторов. Это помогает уменьшить длину кабеля, необходимого для размещения традиционных переключателей внутри салона автомобиля. Переключатель серии BD коммутирует токи до 500 А при напряжении 32 В. Он защищён от пыли и может погружаться в воду на глубину до 1 м. При этом падение напряжения на замкнутых контактах переключателя не превышает 150 мВ, что гарантирует его эффективное использование.

PCB Mount

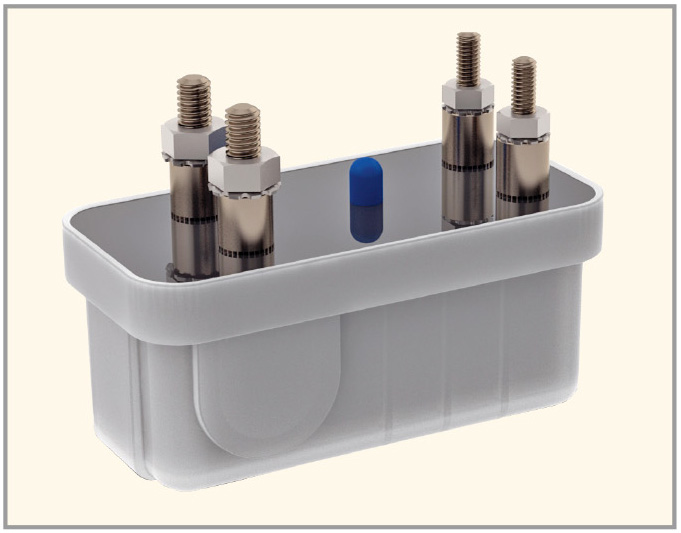

В 2016 г. Gigavac вывела на рынок контакторы PCB Mount (см. рис. 6).

Они сконструированы для монтажа на плату, но к поставке возможны и другие варианты исполнения. Визуально и функционально они напоминают контакторы серии GX, но имеют меньшую стоимость за счёт незначительного упрощения процесса сборки и отсутствия технологии EPIC. Эти устройства способны коммутировать ток 30–400 А при напряжениях 12–1200 В с сопутствующим пополнением линейки предзарядных контакторов на токи до 30 А при напряжении до 1200 В.

Вес устройств составляет 0,09–0,38 кг.

МiniTACTOR

Мини­контакторы МiniTACTOR – компактные и лёгкие, обладают оптимальным соотношением цена/качество. Их можно быстро установить в любом положении. Безопасное и чёткое переключение мощности достигается при напряжениях до 1500 В постоянного тока до 50 А.

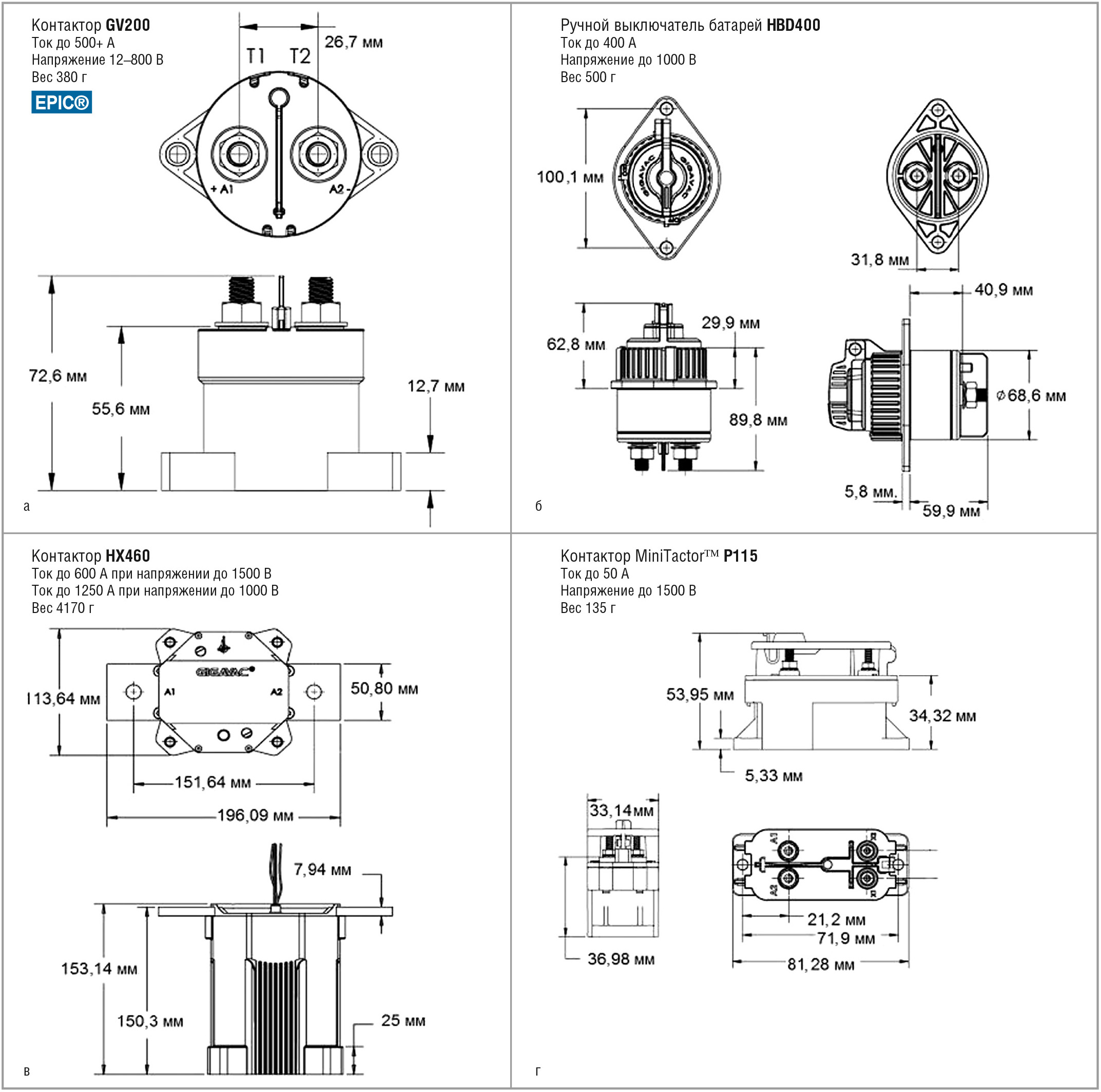

Эти устройства можно применять в цепях предзаряда, заряда, солнечной энергетике, лифтовых механизмах, системах вентиляции и кондиционирования и др. Основные технические характеристики и габариты некоторых контакторов производства Gigavac приведены на рисунке 7.

Сферы применения

В настоящее время сфера применения высоковольтных реле и вакуумных контакторов достаточно широка и имеет устойчивую тенденцию к росту, но главная идея всех производителей такой продукции – наибольшая мощность коммутации при наименьшем размере. В первую очередь, это различные радиочастотные изделия, приложения с большими бросками напряжения (до 70 кВ), где реле используют для коммутации ёмкостных и индуктивных нагрузок, измерительное оборудование (измерители напряжения пробоя и сопротивления изоляции), индустриальные коммутаторы постоянного тока (изделия во взрывозащищённом исполнении) и многое другое. Именно в этом, как никто другой, преуспела компания Gigavac, и из этого можно сделать вывод, что её продукция всегда будет востребована во многих отраслях промышленности. Особенностью компании является доступность технических и маркетинговых специалистов в любой точке мира, в т.ч. и в России. Широкая линейка продукции, высокое качество, возможность поддержания технологического запаса как на складе изготовителя, так и на региональном складе в РФ обеспечивают бесперебойные и быстрые поставки при более чем конкурентоспособных ценах в сравнении с аналогичным товаром других производителей.

Краткий перечень продукции Gigavac

В перечень производимой продукции Gigavac входят:

Заключение

В России 2017 г. объявлен годом экологии. Контакторы Gigavac идеально подходят для коммутации значительных токов (до 1500 А) постоянного и переменного напряжения. Тем самым они призваны помочь российским учёным, трудящимся в сфере разработок альтернативной энергетики и гибридного или электромобилестроения, создавать выда­ющиеся продукты с превосходными техническими характеристиками и уверенным выполнением коммутационных задач. Множество зарубежных компаний, отвечающих за разработку и производство устройств и использующих аккумуляторы большой ёмкости в своих изделиях, остановили выбор средства коммутации на контакторах производства компании Gigavac.
