Веха в развитии промышленного Ethernet: новый интерфейс для скоростной передачи данных

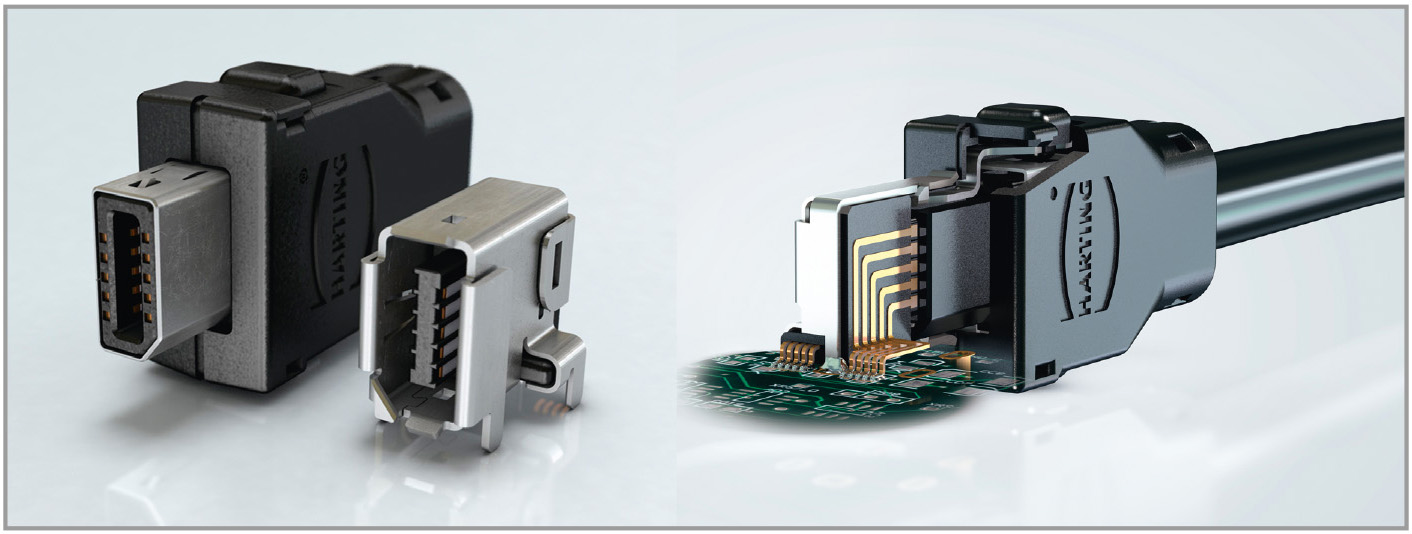

В ответ на постоянно растущий спрос на новые интерфейсы и технологии две компании – HIROSE и HARTING – несколько месяцев назад объявили о партнёрстве и объединили свои усилия в деле разработки нового альтернативного интерфейса для RJ­45. Результатом этой совместной деятельности стал ix Industrial^® – новый миниатюрный Ethernet­интерфейс для высокоскоростной передачи данных (см. рис 1).

В то же время оба партнёра сразу же стандартизировали свои разъёмы ix Industrial^® в соответствии с немецкой нормой IEC / PAS 61076­3­124. Наличие сертификатов о соответствии IEC / PAS 61076­3­124 даёт пользователям гарантии безопасности применения данных решений и упрощает внедрение ix Industrial^® в системы IoT (Интернета вещей).

Начало производства новых разъёмов намечено на апрель 2017 г.

«Объединение опытных команд двух лидеров HIROSE и HARTING имеет очень много преимуществ для наших заказчиков. Глобальное присутствие на рынке поможет быстрее внедрить новый интерфейс», – заявил по этому поводу президент HIROSE Electric Кацунори Иши. Выступая на том же мероприятии, председатель правления компания HARTING Technology Group Филип Хартинг добавил: «Успешное сотрудничество в области разработки, стандартизации и продвижения миниатюрной технологии для подключения 10 Гбит Ethernet является беспроигрышной ситуацией для обеих компаний. Мы намерены расширять это партнёрство в дальнейшем». В частности, компании HIROSE и HARTING хотят ещё более тесно сотрудничать в области исследований и развития технологий в будущем. Планируется разработка новых стандартов.

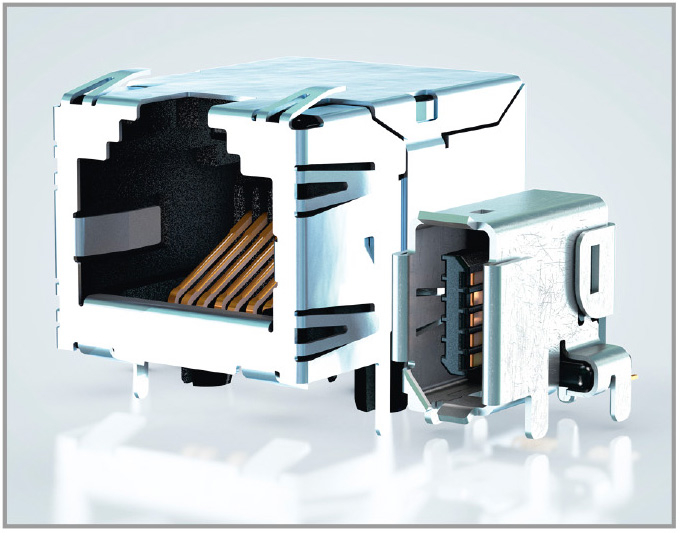

Хотя интерфейс ix Industrial^® был создан совместно с HIROSE, разработка новых разъёмов T1 и M8 принадлежит полностью HARTING. Основная задача для всех трёх новинок – повышение скорости передачи данных при улучшении дизайна коннектора. Разъёмы разработаны в миниатюрном исполнении, обладают высокой прочностью, при этом обеспечивают достаточно большую мощность. Благодаря небольшой и надёжной конструкции, коннекторы позволяют использовать технологии Fast Ethernet во всех возможных применениях. Например, блочные розетки ix Industrial^® на 70% меньше, чем розетки RJ­45 (см. рис. 2).

Это означает, что производители оборудования могут использовать ix, T1 и M8 в гораздо меньших устройствах, для которых раньше применение RJ­45 было невозможно. Например, в миниатюрных системах видеонаблюдения, блоках управления, небольших промышленных компьютерах.

Для подключения кабелей к устройствам HARTING предлагает пользователям тонкие гибкие кабельные сборки с малым радиусом изгиба, которые также облегчают установку в ограниченном пространстве. Доступны версии двухсторонних сборок с ix­разъёмами с обеих сторон и разъёмами ix–RJ­45, а также односторонние сборки с M12 с X­кодировкой.

Как правило, «миниатюрный» ассоциируется с хрупким, тонким. Однако именно эти неблагоприятные свойства были отмечены в разъёмах RJ­45 при их эксплуатации в промышленных средах. Конструкция ix Industrial^® имеет более прочное исполнение. Ответные части разъёма оборудованы с двух сторон металлическими защёлками таким образом, чтобы при правильном подсоединении был слышен щелчок. Защёлки также обеспечивают защиту от вибрации и случайной расстыковки во время эксплуатации.

Предназначенный для использования в сетях Ethernet­стандарта Cat. 6A ix Industrial^® разработан для передачи данных со скоростью до 10 Гбит/c, то есть с прицелом на будущее. Большая мощность разъёмов ix Industrial^® позволяет при необходимости использовать технологию PoE для передачи данных и питания через один интерфейс.

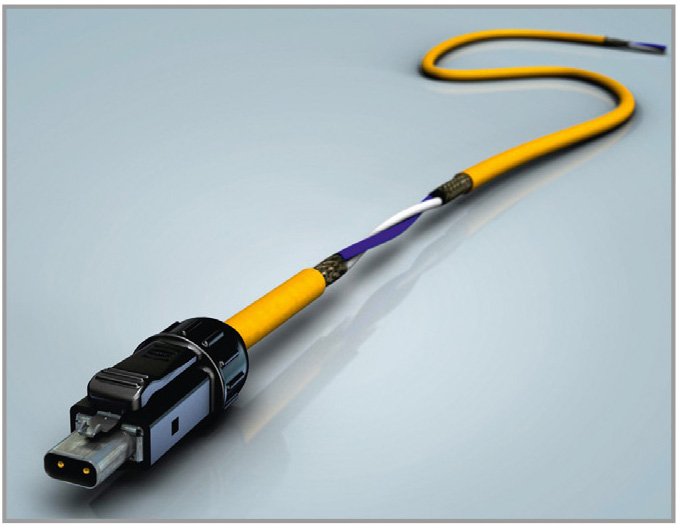

T1 (HARTING T1 Industrial^®) представляет собой новую разработку в области передачи данных со скоростью 1 Гбит/c по одной витой паре (см. рис. 3). На обеих осенних выставках, «Электроника» и «SPS IPC Drives», HARTING представила живую демонстрацию этой системы. Такой новаторский подход экономит пространство, деньги и снижает затраты на прокладку кабеля. Компания HARTING Technology Group в настоящее время работает над стандартизацией ответной части разъёма в рамках нормы МЭК.

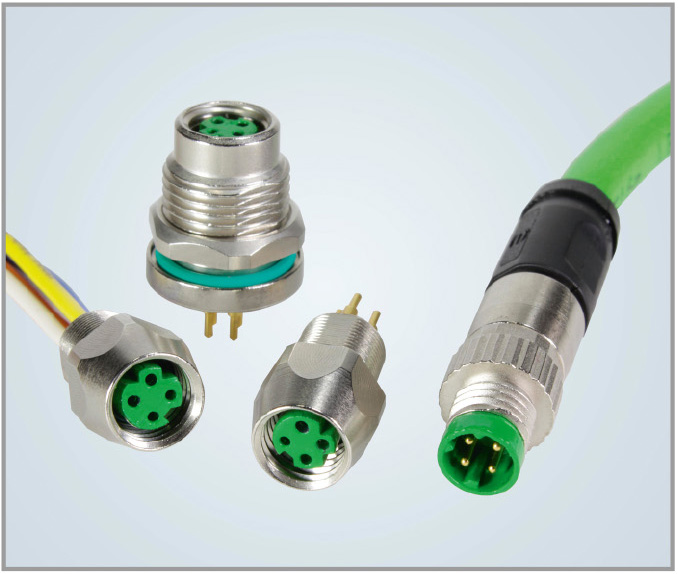

M8 с D­кодировкой является третьей новинкой HARTING, которая была представлена на осенних выставках в Германии (см. рис. 4). Предполагается, что M8 отлично подойдёт для передачи данных от облачного хранилища до более удалённых точек сети, т.к. отвечает повышенным требованиям по качеству, скорости и надёжности передачи сигнала.

На «маленьких гигантов» от HARTING возлагаются большие надежды. Возможно, уже в ближайшее время новый Ethernet­интерфейс ix Industrial^® найдёт такое же широкое применение, как и его немного «устаревший» коллега RJ­45, а в некоторых случаях вытеснит его полностью. Внедрение Industry 4.0 требует всё более сложных и быстродействующих систем. Для этого необходимо уменьшение габаритов используемых компонентов и одновременно с этим повышение надёжности и улучшение их характеристик. Компания HARTING активно работает в этих направлениях, предлагая рынку электроники и автоматизации передовые и новаторские решения.

Литература

1. Пресс­релиз компании HARTING. Little Gigants ix Industrial^®, T1 and M8 Have a Single Mission: To Improve Performance!
2. www.harting.ru.
