АЦП с контуром фазовой автоподстройки частоты

Введение

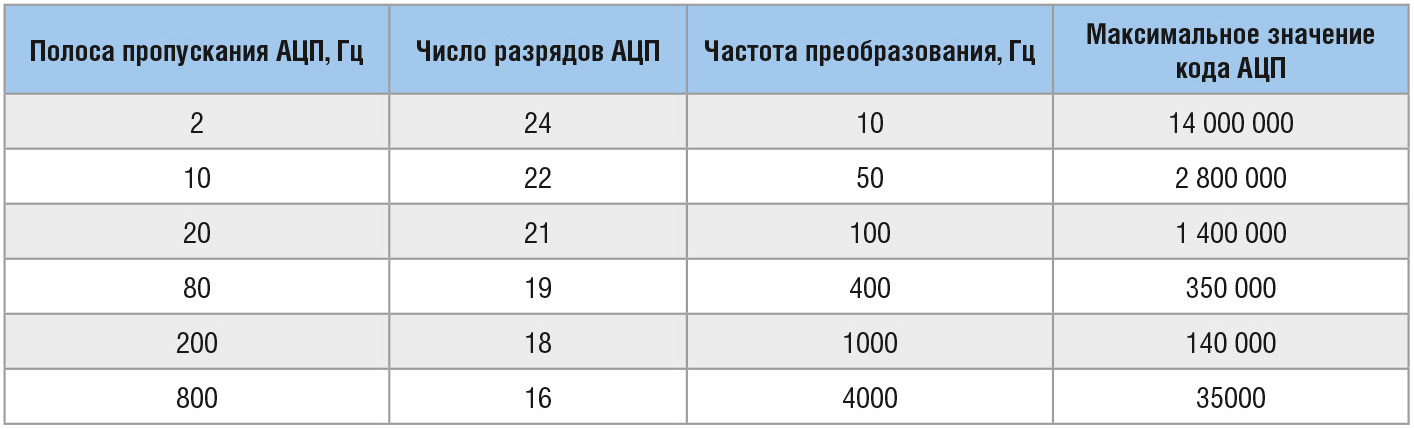

В настоящее время разработка электронных устройств без микроконтроллеров (МК) и аналого-цифровых преобразователей (АЦП) невозможна. АЦП, входящие в МК, иногда не удовлетворяют требованиям по точности и шумам. В связи с этим предлагается новый тип АЦП – АЦП с контуром фазовой автоподстройки частоты, которого нет в принятой в учебной литературе классификации АЦП. В Интернете легко найти описание этого устройства, если набрать в поисковике «АЦП с ФАПЧ». Среди найденных материалов будет, например, статья «Преобразователь напряжения в длительность импульса, стабилизированный ФАПЧ» [1] и другие публикации. Возможности АЦП с ФАПЧ проверены и представлены в таблице 1.

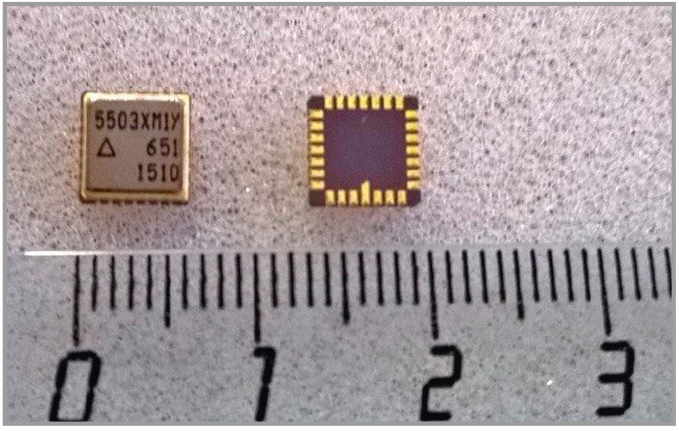

Результаты испытаний, опубликованные в 2012 г., получены на макете АЦП с ФАПЧ, в котором использовались стандартные логические микросхемы, операционный усилитель (ОУ) и 8-разрядный микропроцессор «ATmega16». В 2015 г. была изготовлена и испытана в составе 2-канального АЦП микросхема 2-канального ФАПЧ (БМК серии 5503), изготовитель НПК «Технологический центр» г. Зеленоград. Задание в виде принципиальной электрической схемы ФАПЧ было выдано Научно-производственным подразделением «ДОЗОР». На рисунке 1 показан корпус микросхемы.

Один такой корпус заменяет более 30 корпусов стандартных логических элементов, которые входят в состав ФАПЧ и служат для построения его компонентов: ФД – фазовый детектор; ГУН – генератор, управляемый напряжением; четырёхразрядный счётчик-делитель, который включается между выходом ГУН и входом ФД. Счётчик делит выходную частоту ГУН на 16, тем самым он усредняет шумы ГУНа, в результате чего уменьшаются шумы АЦП. В новой версии БМК 5503ХМ1У-6хх в состав ФАПЧ будут входить операционные усилители, такая микросхема (в том же корпусе) должна появиться в этом году. В настоящее время на предприятии изготавливают для летающей лаборатории 15-канальную систему сбора информации на базе 32-разрядного микроконтроллера 1986ВЕ1Т и АЦП с ФАПЧ.

Описание функциональной схемы АЦП с ФАПЧ

В предлагаемом устройстве используется промежуточное преобразование аналогового сигнала (напряжения) в длительность импульса с помощью контура ФАПЧ [1]. Подробные описания принципа работы ФАПЧ можно найти в Интернете [2, 3]. Ближайшим прототипом АЦП с ФАПЧ по составу является синтезатор, который позволяет получить сетку стабильных частот. Одним из применений синтезаторов является использование их в качестве опорных генераторов в преобразователях частоты и в электронных музыкальных инструментах.

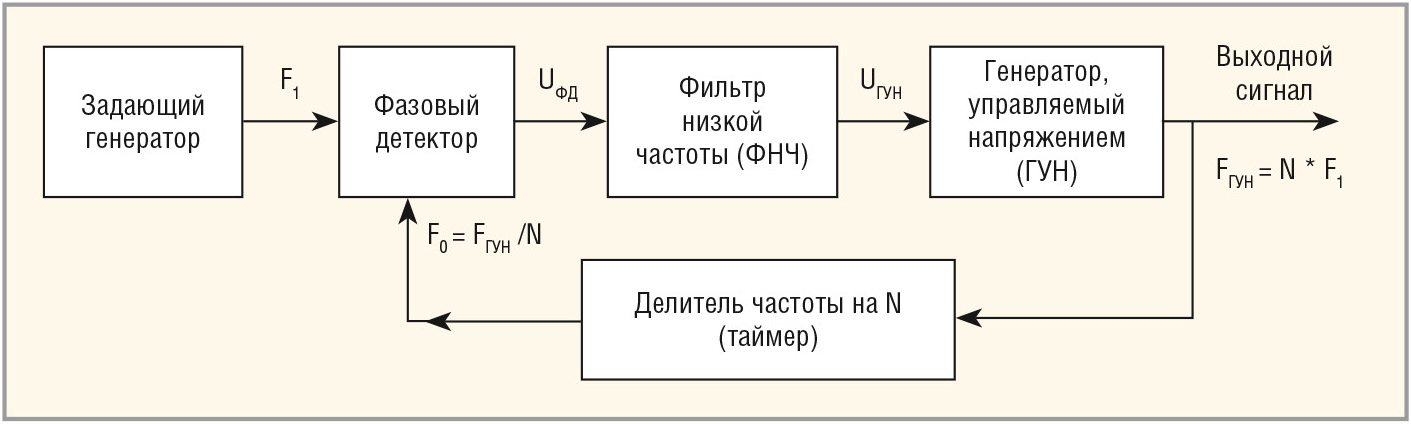

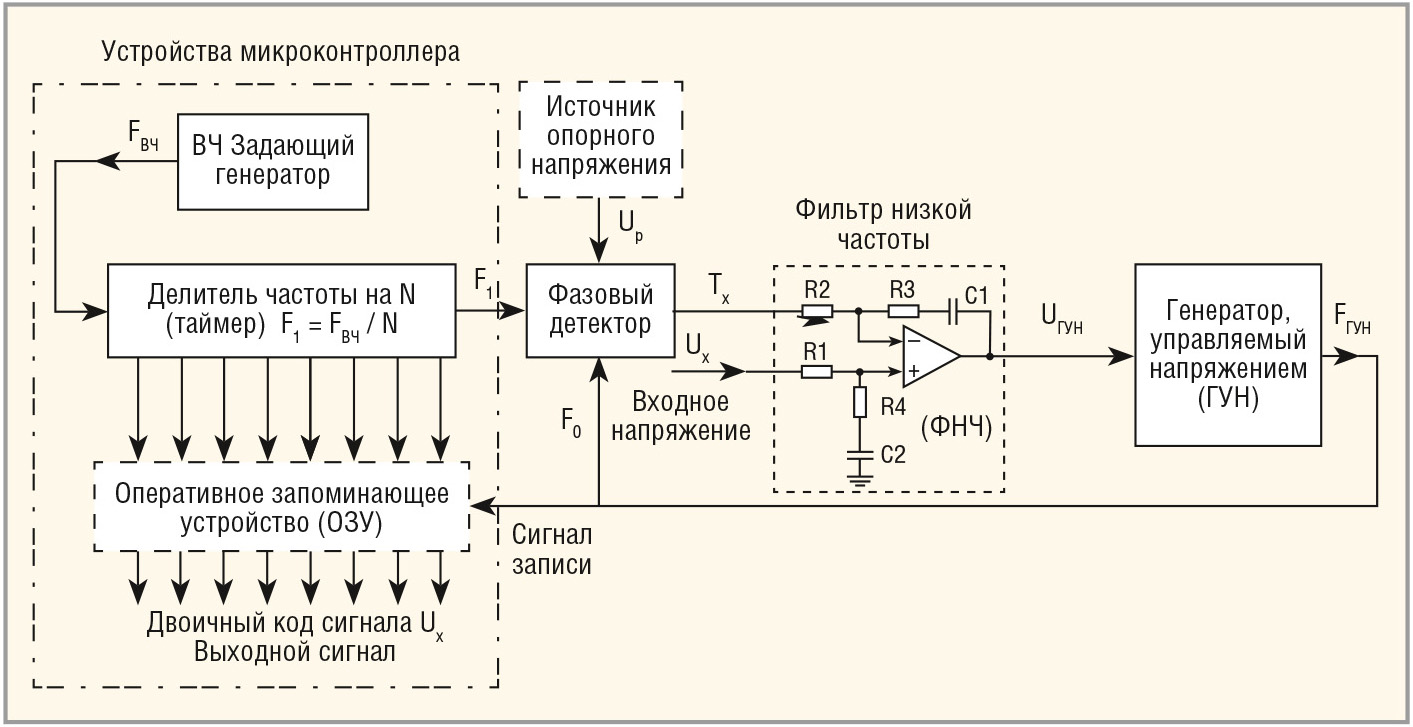

На рисунках 2 и 3 показаны функ­циональные схемы синтезатора и АЦП с ФАПЧ, соответственно.

Предлагаемая схема АЦП с ФАПЧ содержит элементы синтезатора, но в другом включении, и дополнительные элементы (на схеме обведены пунк­тиром):

• источник опорного напряжения – обязательный элемент АЦП, амплитуда выходных импульсов ФД равна опорному напряжению (U_p), а длительность импульсов Т_х равна фазовому сдвигу между сигналами F₁ и F₀;
• фильтр низкой частоты (ФНЧ) выполнен по схеме пропорционально-интегрирующего (ПИ) фильтра с дополнительным входом для подключения внешнего сигнала (U_x), который будет преобразован сначала в длительность импульса, а потом – в двоичный код;
• ПИ-фильтр делает систему ФАПЧ астатической, т.е. установившееся, среднее значение напряжения выходного сигнала ФД (U_ФД) и входного сигнала U_x всегда равны. За счёт интегратора и отрицательной обратной связи напряжение на входе ГУН поддерживается таким, чтобы частоты сигналов F₁ и F₀ были равными, а фазовый сдвиг T_x между сигналами F₁ и F₀ определяется выражением:
  T_x = T₁ × U_x / U_p,
  где T₁ – период частоты F₁, U_x – входное напряжение, U_p – опорное напряжение АЦП;
• ОЗУ хранит текущее значение двоичного кода, запись кода производится в момент переднего фронта импульса сигнала F₀;
• Фазовый детектор (ФД) импульсного типа выполнен на логических элементах и имеет линейную выходную фазовую характеристику для обеспечения высокой точности преобразования.

Выходным сигналом синтезатора является переменное напряжение определённой формы и требуемой частоты F_гун = N × F₁. К этим параметрам предъявляются высокие требования к точности и стабильности.

В АЦП с ФАПЧ сигналы двух генераторов частот F₁ и F₀ являются внутренними, их форма напряжений должна быть прямоугольной, чтобы обеспечить работу ФД импульсного типа. Так как ФД определяет временной интервал между передними фронтами импульсов F₁ и F₀, то скважность импульсов F₁ и F₀ не влияет на точность измерения фазового сдвига.

Описание принципиальной схемы 2-канального АЦП с ФАПЧ

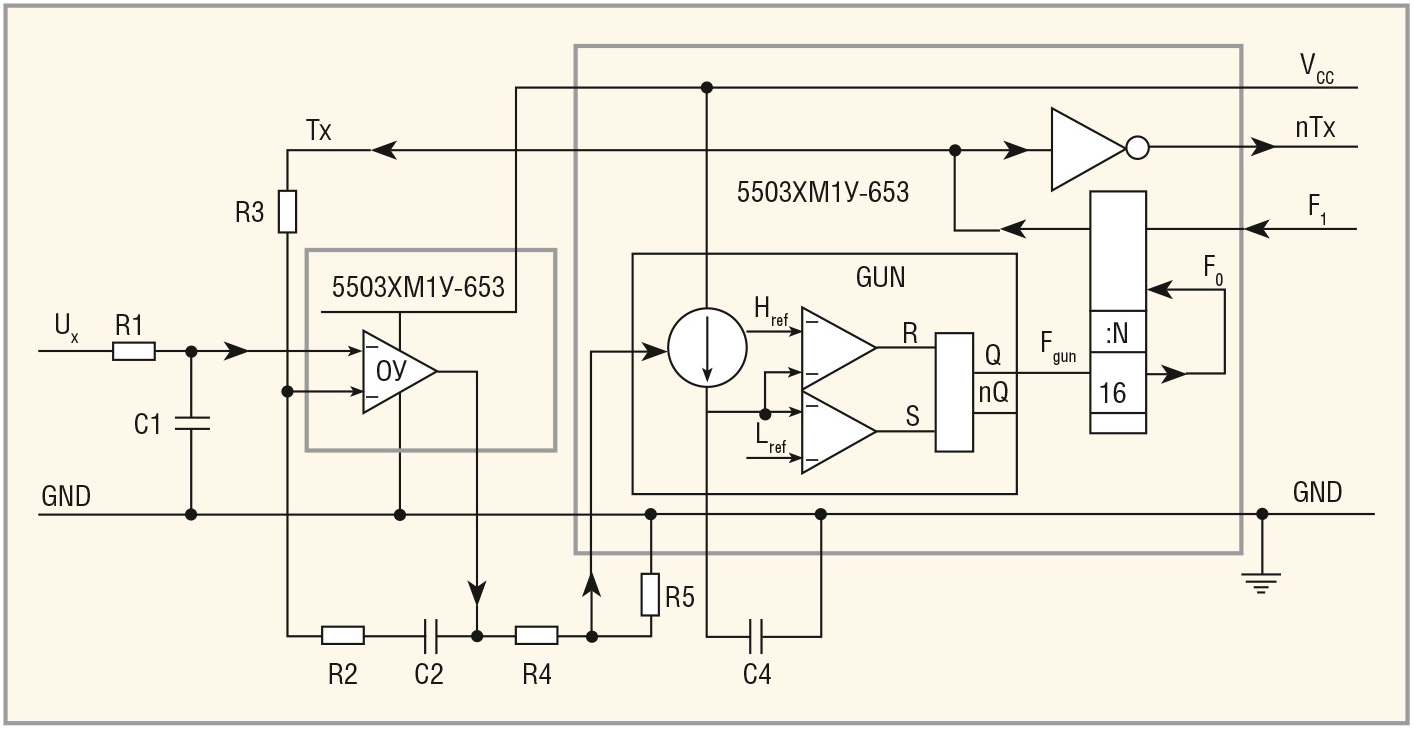

На рисунке 4 показана блок-схема первого канала ФАПЧ на микросхемах 653 и 503. Микросхема 503 – это БМК, в который входят 8 операционных усилителей с однополярным питанием +5 В. Как уже говорилось, в новой версии БМК 5503ХМ1У-6хх ОУ будут входить в состав ФАПЧ.

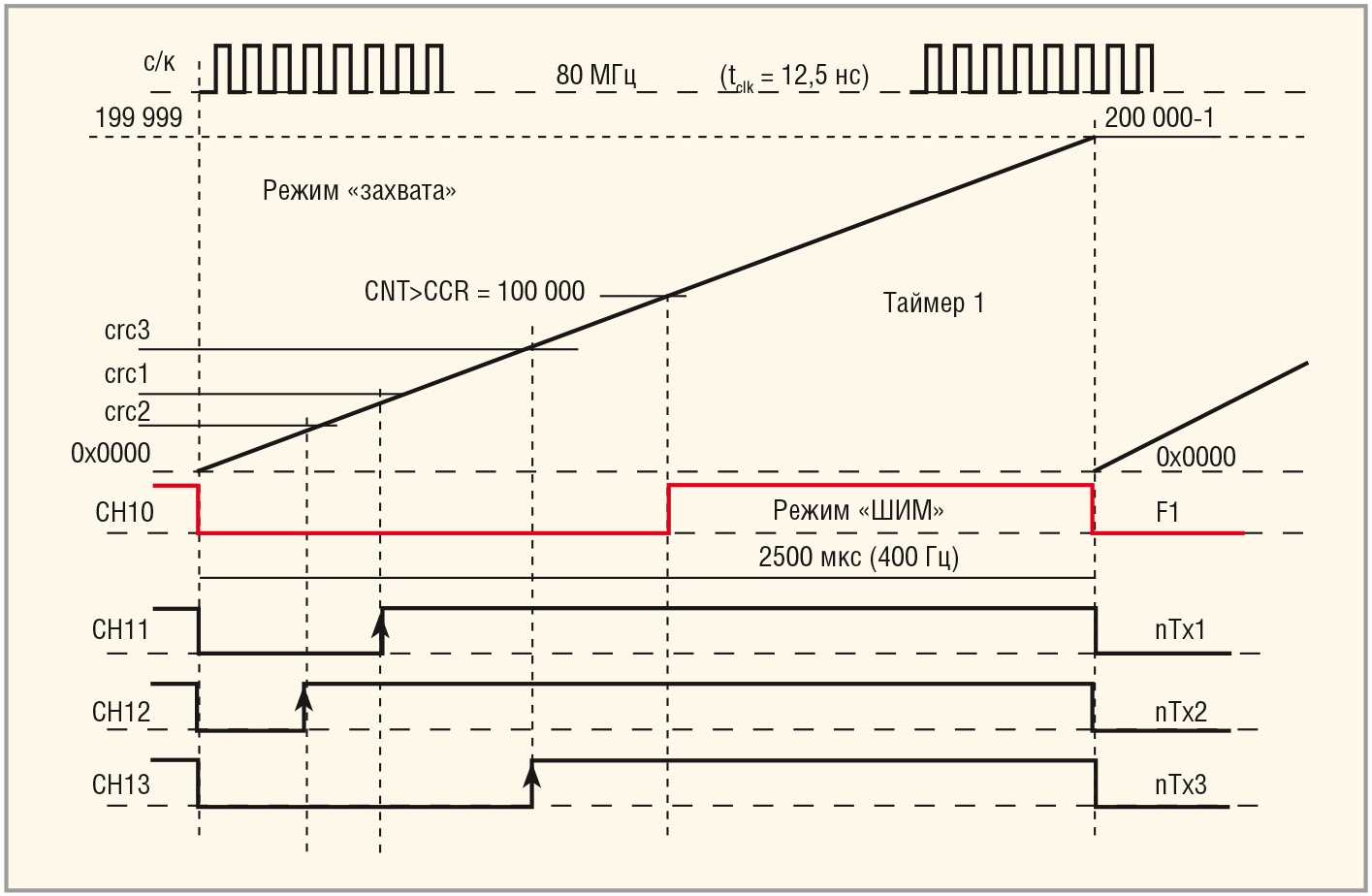

На рисунке 5 показана диаграмма совместной работы ФАПЧ и микропроцессора (МК) 1986ВЕ1. Для преобразования длительности выходных импульсов ФАПЧ используются четыре канала Таймера 1 МК 1986ВЕ1, которые запрограммированы следующим образом:

• первый канал работает в режиме ШИМ и формирует сигнал F₁ с периодом 2500 мкс (400 Гц). Тактовая частота МК 80 МГц (t_clk = 12,5 нс). В периоде сигнала F₁ содержится 200 000 отсчётов частоты МК;
• второй, третий и четвёртый каналы Таймера 1 работают в режиме «Захвата» («Capture»). На входы этих каналов поступают импульсные сигналы частотой 400 Гц, длительности которых пропорциональны входным напряжениям U_x1, U_x2 и U_x3, соответственно. Так как начало этих импульсов совпадает с началом работы счётчика Таймера 1 (код 0х0000), то в момент окончания импульса происходит считывание «на лету» состояния счётчика в специальный регистр памяти МК. В каждом канале Таймера есть два регистра памяти, в которые можно записать коды начала и конца импульса, это исключит ошибки, связанные с задержкой формирования сигнала F₁. Точное значение кода входного напряжения U_x равно разности между кодами конца и начала импульса. МК 1986ВЕ1 содержит ещё три Таймера, которые также могут работать в режиме «захвата», обеспечивая параллельное (независимое) преобразование 15 аналоговых сигналов в код.

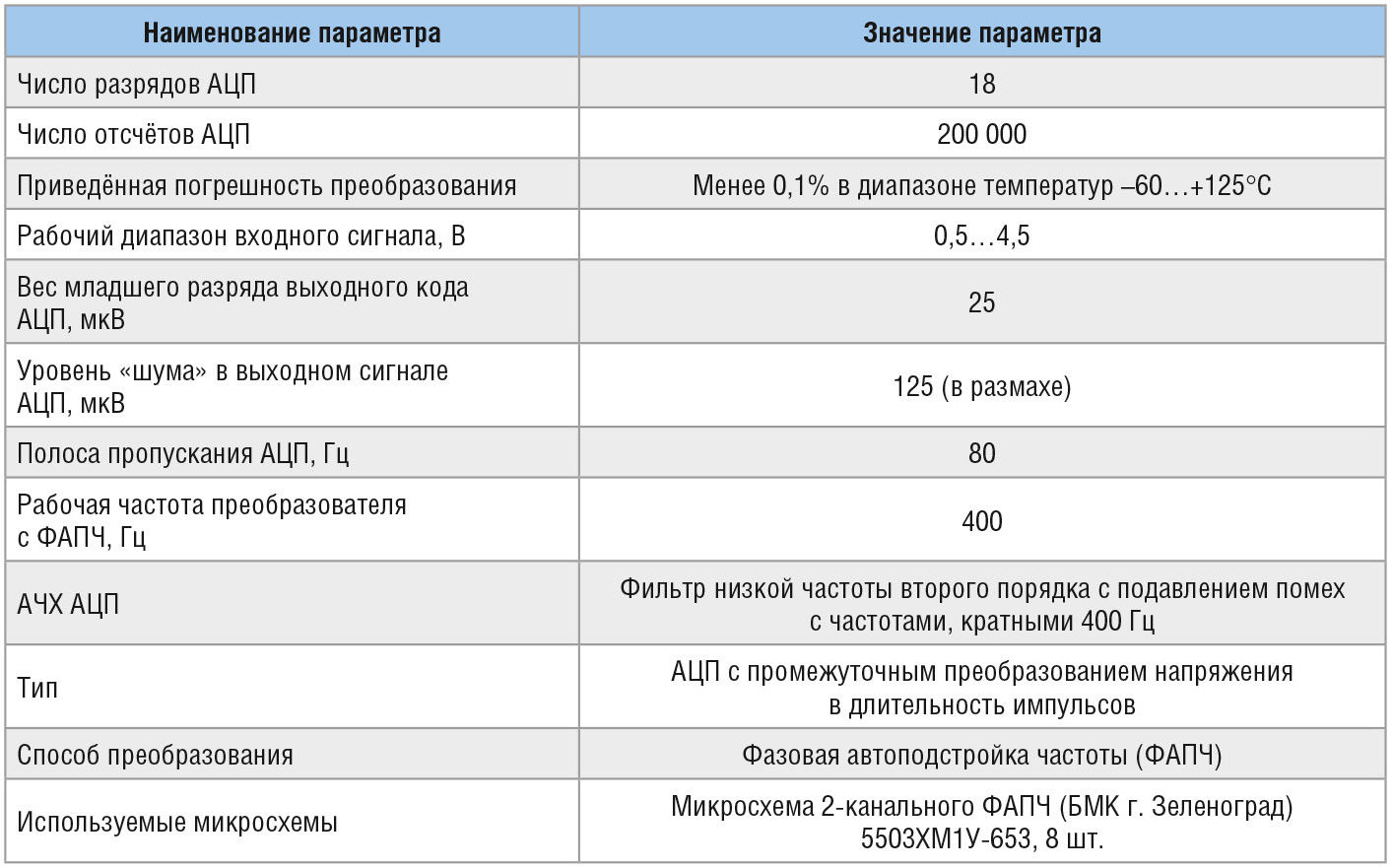

В таблице 2 приведены параметры 15-канальной системы сбора информации на базе 32-разрядного микроконтроллера 1986ВЕ1Т и АЦП с ФАПЧ.

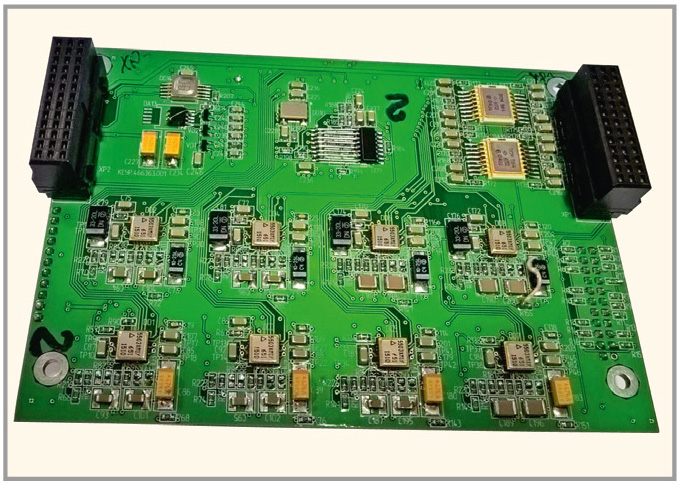

На рисунке 6 показан внешний вид разработанной системы.

Факторы, определяющие точность АЦП с ФАПЧ

АЦП с ФАПЧ является следящей системой с астатизмом второго порядка. Установившееся значение ошибки в таких устройствах равно нулю, а точнее – напряжение смещения на входе ОУ равно +U_x / К_осс (коэффициент ослабления синфазной составляющей ОУ).

Например, ОУ 140УД31АТ, имеющий входное напряжение смещения 25 мкВ и коэффициент ослабления синфазной составляющей более 110 дБ, гарантирует преобразование напряжения U_x = 5 В в длительность импульсов с погрешностью менее 0,002%. Номиналы резисторов R1 и R3 (см. рис. 3) должны быть одинаковыми (±5%) для компенсации входных токов ОУ. Элементы R2, R4, С1 и С2 не влияют на точность АЦП, они влияют на динамические характеристики преобразователя.

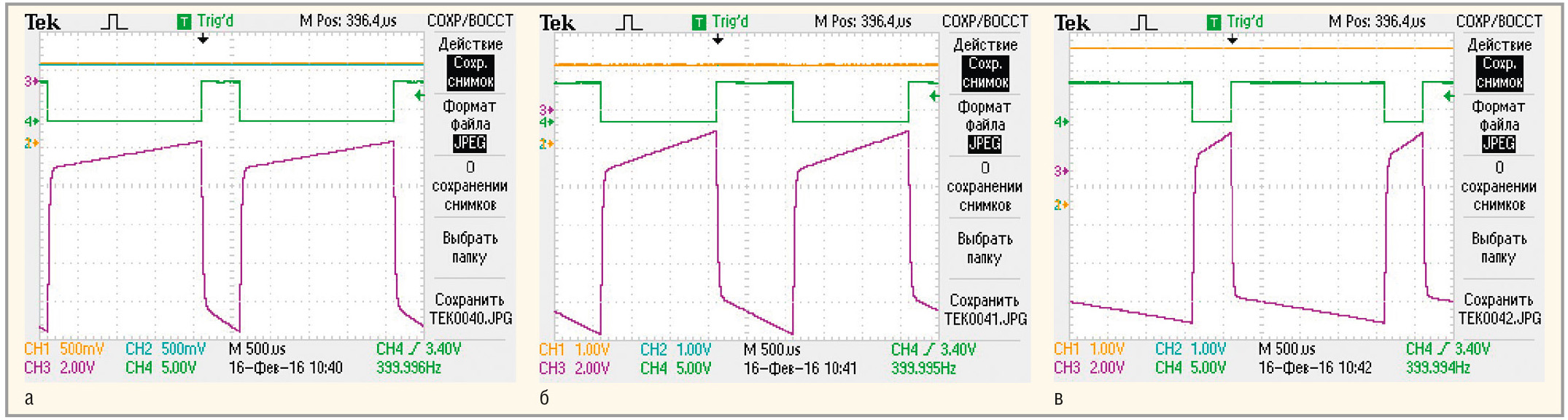

У многих вызывает сомнение, что АЦП с ФАПЧ может устойчиво работать и с такой точностью. Действительно, на входе ОУ сравниваются два сигнала, постоянное напряжение и прямоугольные импульсы разной скважности. Но, если посмотреть осциллограммы напряжений (см. рис. 7) на входах +U_x (жёлтый луч) и –U_x (голубой луч) операционного усилителя, то мы увидим, что два луча сливаются в одну линию. Это результат действия двух цепей отрицательной обратной связи (ООС). Первая цепь по постоянному току через резистор R3, вторая цепь по переменному току через резистор R4 и конденсатор С2. ОУ, имеющий большой коэффициент усиления (>100 000), делает всё возможное, чтобы напряжения на входах («+» и «–») были равными с точностью до мкВ. Выходное напряжение ОУ имеет сложную форму, обеспечивая постоянный уровень напряжения на входе –U_x ОУ, равный напряжению на входе +U_x. Происходит ослабление всех нелинейностей элементов схемы, охваченных отрицательной обратной связью.

Поверить, что прямоугольный импульс превращается в постоянное напряжение за счёт ООС, очень трудно, но это действительно так. Осциллограммы для разных уровней входного напряжения (1, 2 и 4 В), показанные на рисунках 7а, 7б и 7в, подтверждают это.

Напряжение на выходе ОУ управляет частотой и фазой ГУН. Так как ГУН является вторым интегрирующим элементом в контуре ФАПЧ, то он реагирует только на постоянную составляющую этого сложного по форме сигнала.

Разрешающая способность АЦП с ФАПЧ

Сигналом обратной связи в схеме АЦП является выходной сигнал ФД. Это прямоугольный импульс, площадь которого (среднее значение напряжения за период частоты преобразования F₁) равна входному напряжению U_x. ФД выполнен на элементах БМК, которые имеют время переключения порядка 1 нс. ФАПЧ – это аналоговое устройство. Длительность выходного импульса ФД может изменяться с шагом и менее 1 нс, но надёжно измерить длительность импульса можно только с шагом более 1 нс, например, 2 нс.

На диаграмме совместной работы ФАПЧ и микропроцессора (см. рис. 5) видно, что тактовая частота МК определяет разрешающую способность АЦП с ФАПЧ. В данном примере тактовая частота МК 80 МГц обеспечивает 200 000 отсчётов на частоте преобразования F₁ = 400 Гц (2500 мкс – пе­риод) 200 000 = 80 000 000 / 400. Если уменьшить частоту преобразования до F₁ = 10 Гц, а частоту МК увеличить до 140 МГц, то можно повысить разрешающую способность АЦП с ФАПЧ до 24 разрядов.

На основании изложенного можно сказать, что разрешающая способность АЦП с ФАПЧ определяется быстродействием (элементной базой) схемы ФД и тактовой частотой МК или счётчика, который формирует сигнал F₁. Предельные рабочие частоты МК и логических элементов уже достигли уровня 1 ГГц и выше. Важно отметить, что потенциальные возможности АЦП с ФАПЧ большие, а цена его низкая. При этом в устройстве только один прецизионный элемент – это операционный усилитель. Остальные элементы (резисторы и конденсаторы) могут иметь разбросы ±(5–10)%.

Заключение

Сейчас во многих устройствах используются ШИМ-регуляторы: прецизионная передача аналогово сигнала через оптрон, управление многофазными инверторами на тиристорах, аналоговые шкалы на светодиодах, системы электронного зажигания автомобилей и т.д. Применение микросхемы ФАПЧ в этих устройствах позволит упростить схемы и повысить точность.

Разработанная микросхема ФАПЧ 5503XM1У-653 допускает работу в широком диапазоне температур от –60 до +125°С. В перспективе планируется выпуск 2- и 3-канальных микросхем ФАПЧ с ОУ и питанием +5 В с приёмкой 5 и ОТК.

Для более широкого применения ФАПЧ необходимо наладить выпуск дешёвых микросхем (в пластиковых корпусах), а в учебных программах вузов уделять больше внимания изучению ФАПЧ.

Литература

1. Сизов М. Преобразователь напряжения в длительность импульса, стабилизированный ФАПЧ. Современная электроника. 2012. №6.
2. Система ФАПЧ и её применения. www.catalog.gaw.ru/index.php?page=document&id=1478.
3. Контур фазовой автоподстройки частоты и его основные свойства. www.dsplib.ru/content/pll/pll.html.
