Сравнение методик согласования импедансов при проектировании усилителей

Современные телекомуникационные системы, как коммерческие, так и военные, требуют постоянного улучшения показателей выходной мощности, КПД, линейности и рабочего диапазона частот. Для этого в процессе проектирования внутренних компонентов систем необходимо уделять дополнительное внимание малошумящим усилителям и усилителям мощности.

С целью достижения высоких значений КПД были проведены серьёзные исследования в области согласования импедансов нагрузки на одной или нескольких гармониках. Равнозначные усилия были затрачены на разработку коммерческой измерительной системы, получившей название harmonic Load-Pull (далее Load-Pull), которая сможет помочь в определении идеальных согласующих импедансов на основной частоте и на гармониках для улучшения выходных характеристик.

Перед началом процесса проектирования необходимо выяснить, требуется ли системе усилитель с согласованием на гармонических частотах? Если да, то какой тип был бы предпочтительнее?

Согласование импеданса на гармониках и его роль в проектировании усилителей

Усилители мощности (УМ) проектируются для широкого спектра задач, поэтому разработчикам приходится иметь дело как с линейными усилителями класса «А», так и с нелинейными. Таким образом, некоторые УМ проектируются на несогласованных транзисторах, другие на полностью согласованных компонентах. А необходимость согласования на гармониках определяется целями проектирования и типом используемого транзистора.

Усилители, работающие в линейном режиме, не генерируют сигналы на гармонических частотах, и, соответственно, мощность на выходе таких устройств прямо пропорциональна мощности на входе. Поскольку мощности на гармонических частотах нет, то и согласование на них не будет влиять на характеристики всего устройства. Существует множество математических методов, использующих S-параметры для определения оптимального импеданса на входе и выходе транзистора [1, 2]. Для нахождения идеального согласующего импеданса для заданной добротности в качестве альтернативы можно использовать измерительную систему Load-Pull на основной частоте.

Современные коммерческие и военные радиотехнические системы порой должны функционировать в диапазоне нескольких октав или в декаде для того, чтобы удовлетворить требованиям по ширине спектра. Таким образом, широкополосные усилители являются критическим элементом радиотехнических и радиолокационных систем, которые зачастую определяют выходную мощность и стабильность коэффициента усиления во всём рабочем диапазоне частот. При проектировании УМ согласование на основной частоте определяет выходную мощность и коэффициент усиления. В случае проектирования широкополосного УМ идеальный согласующий импеданс должен быть вычислен для множества поддиапазонов всей рабочей полосы частот, а синтезированная согласующая цепь должна обеспечивать требуемый широкополосный отклик. При таком согласовании высока вероятность того, что гармонические составляющие нижних частот рабочего диапазона совпадут с его средними или высокими частотами. Когда происходит такое совпадение, возможности независимого согласования гармонических импедансов для каждой несущей частоты практически нет [3, 4].

Рассмотрим в качестве примера проектирование широкополосного УМ, работающего в диапазоне частот от 3,1 до 10,6 ГГц. Теоретически для основной частоты 3,1 ГГц усилитель класса F требует нагрузки КЗ (короткое замыкание) на второй гармонике 6,2 ГГц и ХХ (холостой ход) на третьей гармонике 9,3 ГГц. Однако частоты 6,2 ГГц и 9,3 ГГц являются также и основными частотами для рабочего диапазона данного УМ и нагрузки КЗ и ХХ могут значительно ухудшить характеристики усилителя.

Коммерческие транзисторы доступны на рынке от множества производителей, с разным уровнем согласования. Несогласованные транзисторы могут быть настроены на получение максимальных характеристик на заданной частоте, уровне мощности и смещении. Достигается это путём определения оптимальных нагрузочных условий на основной частоте и, в случае необходимости, на гармониках. Для предсогласованных и полностью согласованных компонентов возможность существенно изменить импеданс, представленный уже корпусированному устройству с уже имеющейся согласующей цепью, значительно снижается. Предсогласованные и согласованные транзисторы в основном предлагаются с уже встроенным согласованием на гармонических частотах, предусмот-ренным для определённых применений. Например, для проектирования базовых станций. Таким образом, преимущества представления дополнительного согласования на гармониках вне корпуса устройства в данном случае исключаются.

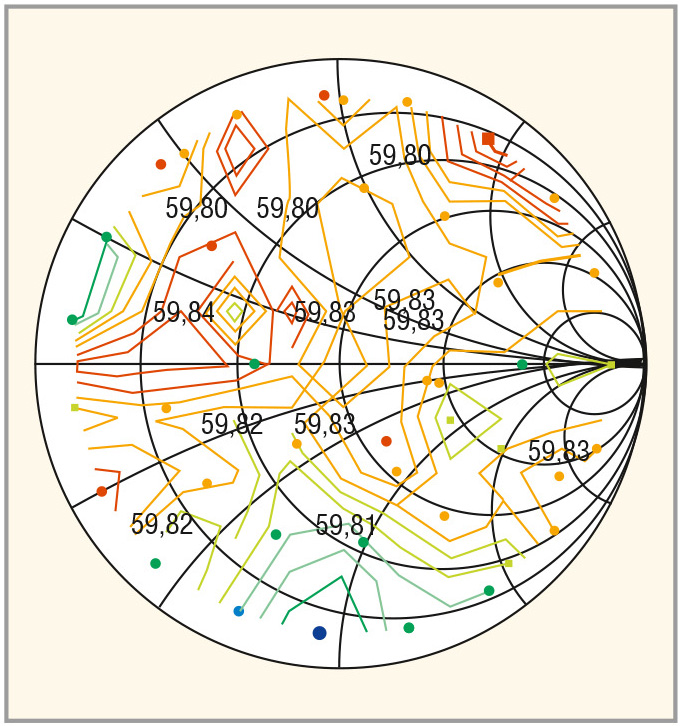

На рисунке 1 показаны результаты гармонических измерений Load-Pull для транзистора Freescale LDMOS, с интегрированным согласованием на гармониках, работающего в классе F на частоте 960 МГц с напряжением смещения V_dd = 28 В, I_dq = 300 мА и выходной мощностью 35 Вт при 1 дБ компрессии коэффициента усиления. Видно, что изменение импеданса на гармониках по всей диаграмме Смита не влечёт за собой увеличения или каких-либо тенденций к улучшению КПД.

Согласование импеданса на гармониках становится критичным при проектировании высокоэффективных УМ, функционирующих в условиях компрессии или насыщения. В таких условиях транзистор будет работать в глубоко нелинейном режиме, а значит будет генерировать мощность на одной или нескольких гармонических частотах. Для подобных режимов достижимо функционирование транзисторов в со-временных классах работы (E, F, G, J и их инверсных режимах) путём идеального согласования на гармониках.

В основном, когда вследствие компрессии присутствует мощность на гармонических частотах, улучшить показатели КПД возможно через отражение энергии обратно в направлении к транзистору, что имеет место при амплитуде отражения |Г_L|, близкой к единице с соответствующим значением фазы (зависящим от плоскости сечения, в которой проводились измерения) [5–8].

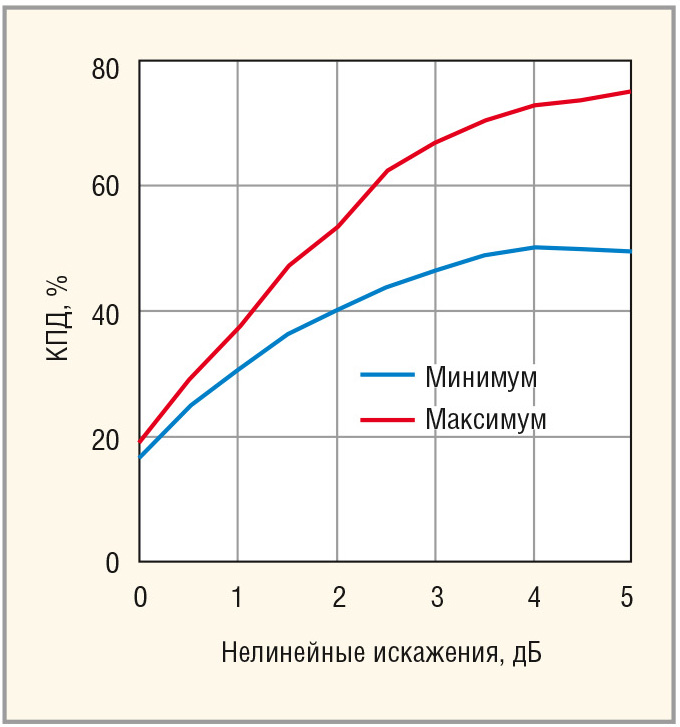

На рисунке 2 показано изменение КПД GaN-транзистора на частоте 2,5 ГГц в зависимости от уровня компрессии: от 0 дБ (малосигнальный, практически линейный режим работы) до 5 дБ (глубокая компрессия, близкая к насыщению). На рисунке 2 представлены два случая согласования на гармонических частотах – минимальное и максимальное. Влияние согласования на гармониках, а именно на значение КПД, возрастает вместе с ростом выходной мощности на этих частотах.

Современные техники гармонических измерений Load-Pull

Гармонические измерения Load-Pull существуют уже десятилетия, с момента изобретения техник активного Load-Pull с закрытым и открытым контурами согласования в 1979–1990 гг. [9, 10]. В то время данным системам были присущи проблемы устойчивости и обработки данных, что ограничивало их коммерческое применение. В 1990-е гг. для гармонических измерений Load-Pull использовались пассивные механические тюнеры. Осуществлялись такие измерения путём параллельного включения тюнеров с использованием мультиплексоров, или же каскадированием тюнеров и применением продвинутого математического аппарата [12]. Как и в случаях всех пассивных систем, амплитуда потенциально возможного коэффициента отражения в сечении тестируемого устройства была ограничена диапазоном согласования тюнера и потерями в СВЧ-тракте.

В 2000–2010 гг. стали появляться современные измерительные системы активного Load-Pull с открытым контуром согласования. Таким образом удалось усовершенствовать более ранние системы активного Load-Pull и преодолеть ограничения пассивных систем [13]. Любая измерительная система, будь то пассивная гармоническая, активная гармоническая или гибридно-активная, имеет свои преимущества и недостатки. Основными моментами, которые различают между собой техники реализации измерений Load-Pull, являются: метод измерения, максимально возможный коэффициент отражения в сечении тестируемого устройства, методология управления импедансом на гармониках, точность и скорость согласования и, конечно же, стоимость всей системы.

Измерительные системы Load-Pull могут базироваться на скалярных или векторных измерениях СВЧ-волн. Скалярные системы используют ваттметр или анализатор спектра для измерения скалярных значений сигнала, которые затем пересчитываются в сечение тестируемого компонента (процедура де-эмбеддинг). Векторные системы базируются на векторном анализаторе цепей, калибруемым в сечении тестируемого компонента для того, чтобы затем напрямую измерять векторы падающей и отражённой волн (a и b соответственно), что даёт более точные результаты и не требует де-эмбеддинга. Затем из полученных значений рассчитываются качественные характеристики. Двухполюсник, определяемый S-параметрами и волнами a и b, показан на рисунке 3.

Пассивный Load-Pull может быть реализован как в виде скалярной системы (измерения с помощью ваттметра), так и в виде векторной системы (измерения векторными приёмниками анализатора цепей), в то время как активный Load-Pull требует обязательного наличия векторных приёмников для измерений волн a и b и определения импеданса, представленного тестируемому компоненту.

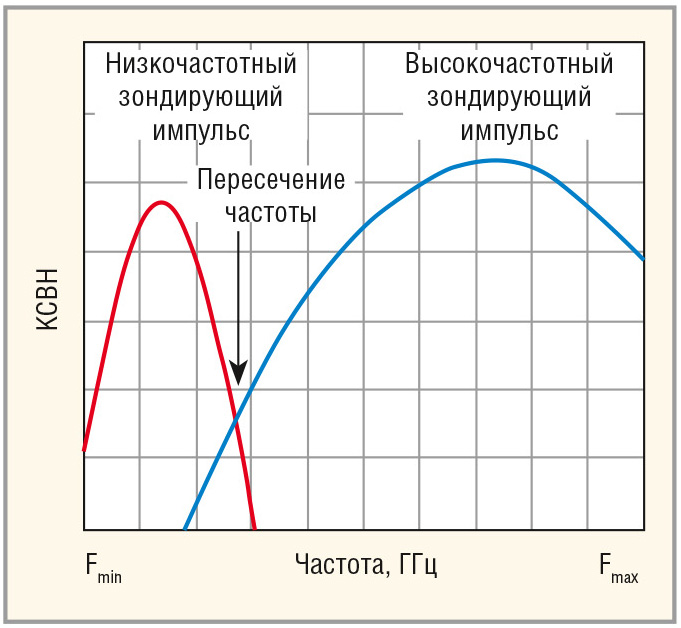

Пассивные импедансные тюнеры по своей природе являются широкополосными устройствами. Это означает, что согласующий элемент (зонд) внутри тюнера создаёт широкополосную серию отражённых волн, которая, вероятно, затрагивает несколько гармонических частот, как показано на рисунке 4. С одним согласующим элементом возможно контролировать импеданс на одной частоте, в то время как тюнер будет представлять широкополосный ряд импедансов на более высоких частотах, включающих гармоники. При каскадировании согласующих элементов внутри одного тюнера или при каскадировании нескольких тюнеров с одним зондом возможно управлять импедансом на энном количестве частот (где n – количество зондов). То есть тюнер с двумя зондами может управлять импедансами на двух частотах, и так далее [12].

В традиционной скалярной гармонической системе Load-Pull, подразумевающей каскадирование импедансных тюнеров, максимально достижимая амплитуда на любой частоте есть сумма отражений каждого элемента минус потери в СВЧ-тракте между тюнерами и тестируемым устройством, таким образом R_L (ТУ) = R_L (тюнер) + R_L (соединения). В типичной установке с 50-омной оснасткой на частоте 2,5 ГГц реально достижимым значением коэффициента отражения на основной частоте будет |Г_L| = 0,93, на второй гармонике отражение будет равно |Г_L| = 0,9.

В современных векторных пассивных измерительных системах Load-Pull между импедансным тюнером и тестируемым устройством (тестируемым транзистором, ТУ) добавлены двунаправленные ответвители, которые увеличивают потери в СВЧ-тракте (R_L) и, следовательно, снижают максимально возможное отражение до 0,91 на основной частоте и до 0,85 на второй гармонике. Измерительные системы активного Load-Pull с открытым контуром согласования могут заменить пассивные импедансные тюнеры на цепь активного согласования, состоящую из источника СВЧ-сигнала с контролируемыми амплитудой и фазой. Вместо использования пассивного тюнера для отражения сигнала ТУ, СВЧ-генератор создаёт новый сигнал, который подаётся на выход ТУ, формируя требуемое отражение Г_L = a₂ / b₂.

В гибридно-активной системе Load-Pull, использующей пассивный тюнер для управления импедансом на основной частоте и активные цепи для согласования на гармониках, реальным достижимым значением коэффициента отражения на основной частоте будет |Г_L| = 0,86 / 0,91, в то время как на второй гармонике возможно представить отражения |Г_L| > 1 (ограниченные лишь подаваемой на выход ТУ мощ-ностью).

Полностью активная измерительная система Load-Pull не имеет ограничений по амплитуде коэффициента отражения на любой частоте, на которой цепь активного согласования может представить достаточную мощность для удовлетворения условия Г_L = a₂ / b₂.

Важно помнить, что с ростом частоты собственные потери в СВЧ-тракте растут и, следовательно, диапазон согласования пассивной системы уменьшается. На рисунке 5 сравниваются амплитуды максимального коэффициента отражения для различных методик гармонического Load-Pull при f_o = 2,5 ГГц.

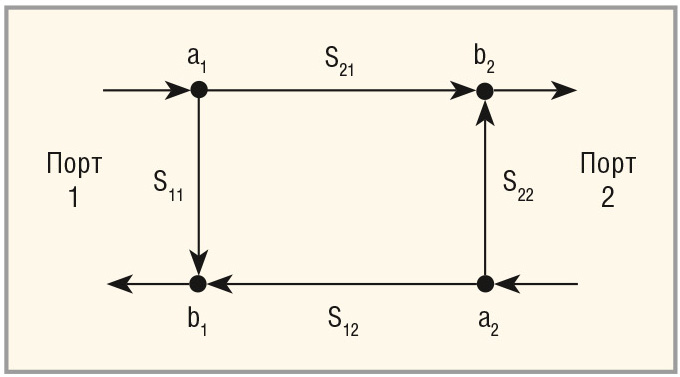

Системы активного Load-Pull используют как векторные приёмники, так и встроенные источники СВЧ-сигнала в анализаторах цепей для формирования активной цепи согласования. Векторный анализатор цепи (ВАЦ) измеряет волны a и b, программное обеспечение рассчитывает результирующий сигнал, требуемый для обеспечения отражения Г_L = a₂ / b₂ в сечении, и затем отправляет команду источнику для подачи данного сигнала, потом ВАЦ, для точности, снова измеряет получившиеся волны в сечении. Итеративный алгоритм ПО регулирует амплитуду и фазу подаваемого сигнала до тех пор, пока не будет достигнут желаемый уровень отражения в установленных пределах сходимости. Процесс повторяется для каждой точки импеданса и каждого уровня мощности.

Уникальной модификацией активного Load-Pull является применение методики измерения с использованием смешанного сигнала (Mixed-Signal Active Load-Pull, MSALP), где возможна генерация произвольных форм СВЧ-сигнала и широкополосный анализ данных вместо классических измерений. В связи со своей широкополосной природой MSALP использует принцип дробления во времени для практически одновременного представления множества импедансов ТУ, что позволяет реализовать гораздо более быстрые согласования и измерения [13].

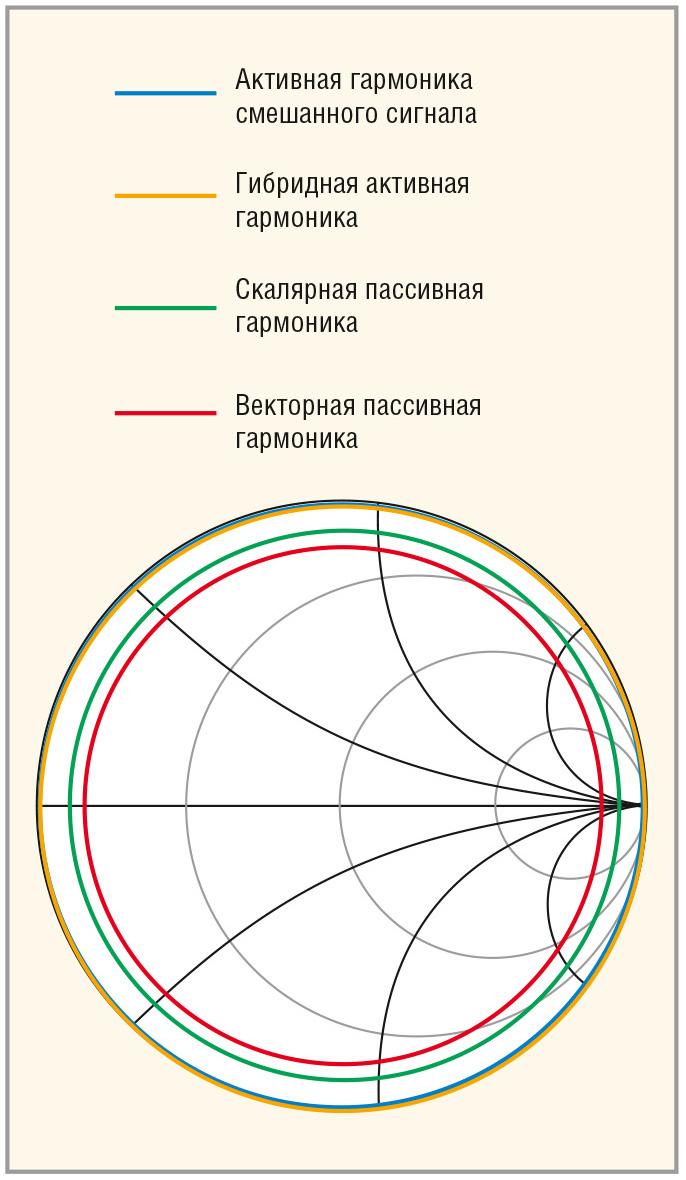

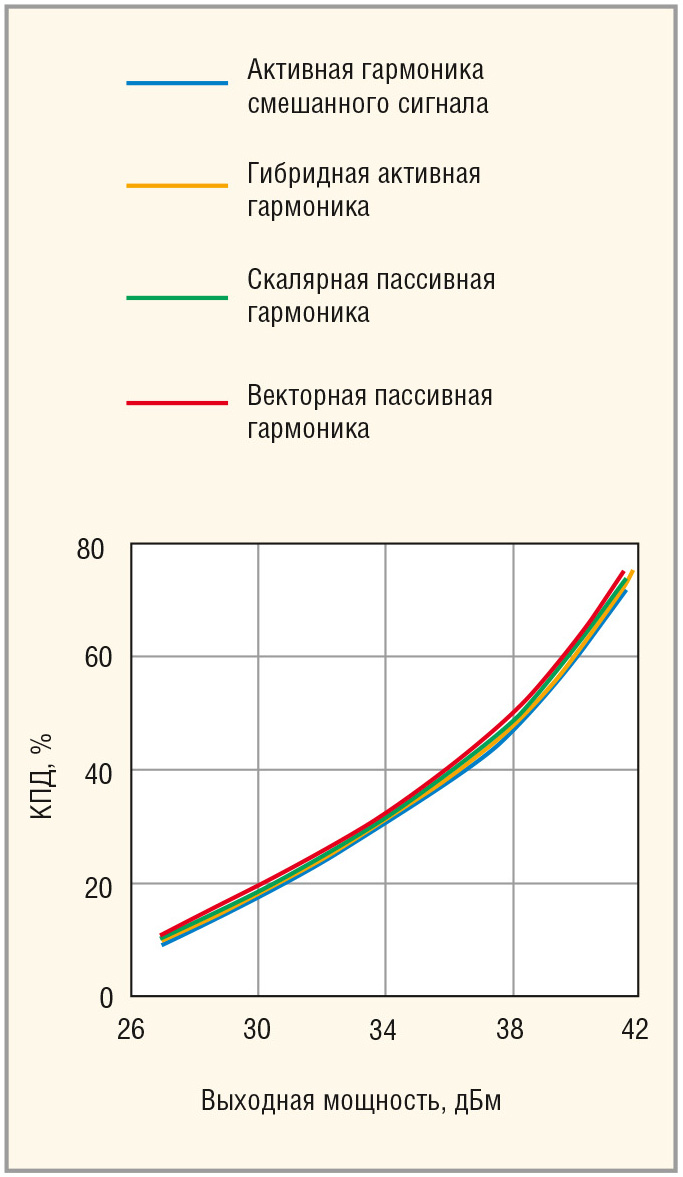

Несмотря на используемый метод измерения, одни и те же импедансы, представленные на одинаковых частотах, должны давать одинаковые результаты. На рисунке 6 показано сравнение измеренных данных для скалярного пассивного, векторного, гибридно-активного Load-Pull и MSALP для одних и тех же импедансов на f_o, 2f_o и 3f_o.

Исследование уровня КПД показывает, что максимальный КПД достигается в случае максимального отражения на гармонических частотах. То есть для достижения максимально возможного КПД нужно обеспечить коэффициент отражения по выходу |Г_L| = 1 на всех гармонических частотах.

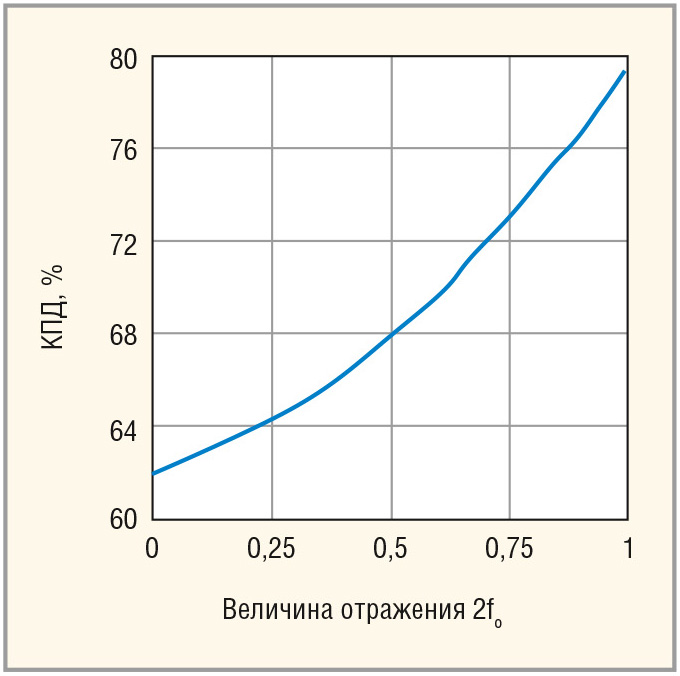

На рисунке 7 показано изменение КПД в зависимости от амплитуды отражения при фиксированной фазе на второй гармонике для транзистора с выходной мощностью 10 Вт и рабочей частотой 2,5 ГГц. Влияние гармонического согласования увеличивается с ростом амплитуды. В случае коэффициента отражения |Г_L| = 0,85 (типичное значение для векторного пассивного Load-Pull) КПД приблизительно равен 75%, в то время как |Г_L| = 0,99 (возможно, в активном Load-Pull) даёт КПД ~80%.

Кроме того, каждая измерительная техника имеет свои ограничения по коэффициенту отражения и предполагает свой процесс калибровки. Как правило, пассивные механические тюнеры имеют свою процедуру установки параметров, при которой S-параметры элемента согласования приводятся в соответствие с позициями мотора. Увеличение количества элементов согласования увеличивает время процедуры. Современные импедансные тюнеры с интерфейсом LXI^TM, используемые вместе с анализаторами цепей, устанавливаются в течение примерно 11 минут каждый по 700–1000 точкам импеданса. Таким образом, для калибровки двух согласующих элементов потребуется около 22 минут.

Системная калибровка для скалярных и векторных систем также будет различной. Скалярная калибровка подразумевает «калибровку по мощности», при которой мощности в нужных сечениях вычисляются с помощью процедуры де-ембеддинга данных измерителя мощности. Этот процесс занимает несколько минут. В векторных измерениях Load-Pull калибровка системы проходит в два или три этапа и включает в себя двухпортовую векторную калибровку в сечении, а также калибровку по мощности. Опциональной является калибровка для нелинейных измерений NVNA. Оба этапа вместе занимают около 5 минут, нелинейная калибровка – до 7 минут.

Время, затрачиваемое на согласование, неодинаково для пассивной и активной методик. Скалярный пассивный Load-Pull предполагает перестановку нескольких элементов согласования и достаточно низкую усреднённую скорость сбора данных измерений ваттметра. Пассивные векторные измерения, также как и скалярные, предполагают механическое движение согласующих элементов, но непосредственно измерения проходят быстрее, так как вместо ваттметра используются векторные приёмники анализатора цепей. Активный Load-Pull с открытым контуром инжекции может быть быстрее или медленнее пассивного тюнера, в зависимости от желаемой точности согласования и результирующего количества итераций, требуемого для сходимости импеданса (измерения с точностью в ~30 дБ будут быстрее, чем измерения с точностью ~50 дБ). Поскольку в методике Load-Pull со смешанным сигналом используется подход «Time-Slotting» с широкополосной генерацией и анализом, то возможно практически одновременно представлять ТУ множество импедансов, что влечёт за собой гораздо более быстрое согласование, а на измерения тратится меньше времени.

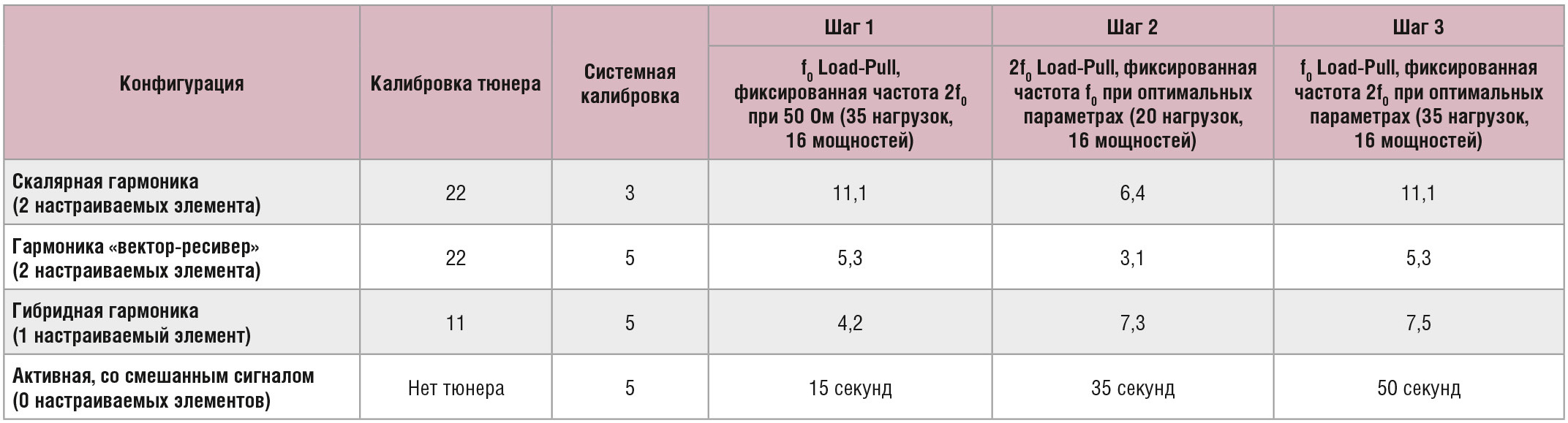

В таблице приведено время, соответствующее установке тюнера (в случае его наличия), время калибровки системы, время согласования на основной частоте при фиксированной второй гармонике и время согласования импеданса на второй гармонике. Для этого сравнения были использованы коммерческие измерительные системы Load-Pull от Maury Microwave. В состав систем входили гармонические импедансные тюнеры MT982ML01 LXI™, векторный анализатор цепей Keysight Technologies серии PNA-X N5242A, цепь активного согласования реализовывалась на основе второго источника СВЧ-сигнала PNA-X совместно с внешним усилителем мощности, а для управления измерениями использовался программный пакет измерений и моделирования Maury серии MT930 IVCAD. В свою очередь, измерения Load-Pull со смешанными сигналами реализованы системой Maury Microwave MT2000 [14].

Выводы и рекомендации

Перед тем как начать сложный и длительный процесс проектирования, необходимо понять и определить цели и ограничения проектирования. В случае усилителей мощности важно определить, что это будет за усилитель, будет ли это слабо-сигнальный линейный усилитель, или узкополосный высокоэффективный усилитель, или же широкополосный усилитель, а также определить, какие транзисторы будут использоваться в его разработке: несогласованные, предсогласованные или полностью согласованные. После определения основных целей проектирования следует понять, будет ли в данном случае полезно согласование на гармонических частотах. Если в процессе проектирования потребуется гармоническое согласование, то следует оценить, какая из методик, представленных в статье, удовлетворит требованиям по амплитуде отражения. В завершение необходимо определить оборудование для осуществления измерений Load-Pull с учётом времени на процесс тестирования и измерений.
