Лауреаты Нобелевской премии по физике 2014 года: И. Акасаки, Х. Амано и С. Накамура

Решая фундаментальные задачи о квантовых структурах малой размерности в твёрдых телах, лауреаты Нобелевской премии по физике 2014 года дали старт революции в прикладной проблеме освещения, которая приведёт к значительной экономии электроэнергии. Присуждение премии в данном случае показывает, что нет жёсткой границы между фундаментальной и прикладной наукой, они действуют вместе как единое целое.

Исаму Акасаки (Isamu Akasaki) родился в 1929 году в г. Тиран (Япония), в 1952 году окончил Научную школу Университета Киото и начал карьеру в промышленности, а с 1959 года занялся исследовательской преподавательской работой в Университете г. Нагоя (Япония). В 1964 году получил там докторскую степень и параллельно возглавил лабораторию фундаментальных исследований компании Мацусито. В 1981 году стал профессором Университета г. Нагоя, а с 1992 года, выйдя на пенсию, – его почётным профессором и профессором Университета Мейджо (Япония).

Хироси Амано (Hiroshi Amano), родившийся в 1960 году в г. Хамамацу (Япония), окончил инженерный факультет Университета г. Нагоя в 1983 году, остался там в аспирантуре и защитил диссертацию в 1989 году. С 1992 по 2010 годы работал в Университете Мейджо, став профессором в 2002 году, а затем вернулся в альма-матер на должность профессора.

Сюдзи Накамура (Shuji Nakamura), американский гражданин, уроженец японской префектуры Эхиме, родился в 1954 году. Учился в Университете г. Токусима (выпускник 1979 года), где в 1994 году защитил диссертацию по электротехнике. В 1979 году начал работать в компании «Ничия Кемикал» (Япония), выезжал на стажировку в США, а с 2000 года занял постоянную позицию профессора в Калифорнийском университете (Санта-Барбара). Имеет более 200 американских и 300 японских патентов.

И. Акасаки, Х. Амано и С. Накамура совершили прорыв в создании ярких синих и «белых» светодиодов на основе гетероструктур с квантовыми ямами из нитрида галлия типа InGaN/AlGaN/GaN [4, 5]. Светодиоды представляют собой полупроводниковые приборы – источники света, работа которых базируется на преобразовании электрической энергии в световую [3]. Свет, отвечающий ширине запрещённой зоны, излучается при рекомбинации электронов, «накачанных» в зону проводимости, и оставшихся в валентной зоне дырок. В настоящее время излучение СД занимает широкий диапазон длин волн, от инфракрасного до ультрафиолетового. Первые СД были разработаны и созданы в 50–60-х годах XX в. в ряде лабораторий. Их длины волн излучения имели различные значения, но лежали в интервале от инфракрасного лишь до зелёного цвета. Чтобы получить с по­мощью таких источников синий цвет свечения понадобилось существенно больше времени – более 30 лет. Для этого нужно было разработать технологию выращивания кристаллов высокого качества на основе полупроводниковых материалов с большей шириной запрещённой зоны. Решать задачу пришлось на уровне высоких технологий: были созданы установки для роста кристаллов методом металлоорганической газовой эпитаксии, с помощью которых было обеспечено контролируемое легирование слоёв широкозонных полупроводников с p-типом проводимости.

Это стало возможным к концу 80-х годов прошлого века, когда удалось реализовать p-тип проводимости и создать большую концентрацию дырок в нитриде галлия (GaN), легированного акцептором магнием. Для получения эффективных светодиодных структур синего цвета свечения потребовалось также разработать технологии выращивания твёрдых растворов на основе InGaN и AlGaN с различным содержанием индия и алюминия и создания многослойных структур InGaN/AlGaN/GaN с активной областью малой толщины – p-n-гетеропереходом в структурах с квантовыми ямами.

Впервые излучение, генерируемое в твёрдом теле при протекании электрического тока, было обнаружено Генри Джозефом Раундом в 1907 году в лаборатории Гульельмо Маркони [6]. Раунд обнаружил, что свечение возникает при приложении напряжения к точечному контакту металла с карборундом (SiC, карбидом кремния). При низких напряжениях наблюдался жёлтый свет, а с повышением напряжения добавлялись другие цвета. Советский физик Олег Владимирович Лосев также обнаружил этот эффект – в 1920–1930-х годах он подробно исследовал свечение полупроводника в контакте металл–полупроводник и отмечал: «Здесь происходит совершенно своеобразный электронный разряд, не имеющий, как показывает опыт, накалённых электродов». Свечение было «безынерционное», т.е. не имеющее заметного послесвечения. Лосев получил патент на «световое реле для быстрой телеграфной и телефонной связи, для передачи изображений на расстоянии» и назвал возможный прибор безынертным источником света. Это, по существу, было изобретением светодиода и предсказанием современной оптоэлектроники [4–7]. Стоит отметить, что данные результаты были получены задолго до создания современной электронной теории полупроводников.

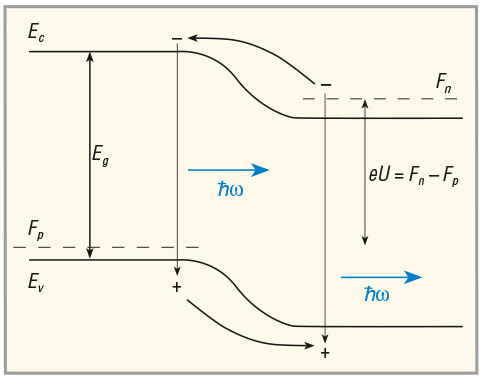

Развитие физики твёрдого тела и особенно физики полупроводников в 1940-х годах позволило понять принцип работы p-n-переходов, что привело к изобретению транзистора в США в 1947 году (Нобелевская премия 1956 года У. Шокли, Дж. Бардина и У. Брэттена). Стало ясно, что p-n-переход, контакт двух областей соответственно с дырочным и электронным типом проводимости, может быть перспективным для излучения света. В 1951 году К. Леховец с коллегами в США [8] попытались объяснить электролюминесценцию в SiC как результат инжекции носителей на стыке полупроводника и металлического контакта с последующей излучательной рекомбинацией электронов и дырок. Однако наблюдаемая энергия фотона оказалась меньше ширины запрещённой зоны SiC, и авторы предположили, что излучательная рекомбинация, скорее всего, происходит на примесях или дефектах кристаллической решётки. В 1955 году инжекционная электролюминесценция была обнаружена в ряде полупроводниковых структур типа A^IIIB^V [9]. В 1955–1956 годах Дж. Хейнс показал, что электролюминесценция наблюдается в германии и кремнии; она была объяснена излучательной рекомбинацией электронов и дырок в области p-n-перехода [6, 10].

За последующие несколько лет были разработаны методы, позволяющие создавать эффективные р-n-переходы в арсениде галлия (GaAs). Этот полупроводник – прямозонный, поэтому в нём велика вероятность рекомбинации электронов и дырок без участия фононов. (Термин «прямозонный» подразумевает, что в координатах квазиимпульс–энергия минимум зоны проводимости лежит точно над максимумом валентной зоны. Поскольку при переходе между этими состояниями квазиимпульс электрона не меняется, такие переходы могут происходить лишь с излучением фотонов, без участия фононов.) Ширина запрещённой зоны GaAs при комнатной температуре составляет 1,4 эВ, что соответствует излучению в инфракрасном диапазоне. Летом 1962 года появилось сообщение о наблюдении излучения в GaAs [11], а через несколько месяцев независимо и практически одновременно тремя исследовательскими группами было обнаружено и когерентное (лазерное) излучение в GaAs при температуре жидкого азота (77 К) [6]. Но прошло ещё несколько лет, прежде чем лазерные диоды получили широкое распространение.

Жорес Иванович Алфёров и его группа в Физико-техническом институте им. А.Ф. Иоффе в 1960-х годах прошлого века исследовали гетероструктуры соединений типа АIIIВV на основе арсенида галлия. Было показано, что в двойных гетероструктурах Al_xGa_1–xAs/GaAs/Al_xGa_1–xAs эффективность излучательной рекомбинации – внутренний квантовый выход излучения – достигает 99,7%. За эти работы Ж.И. Алфёров (совместно с Г. Кремером) был удостоен Нобелевской премии 2000 года.

Появление гетероструктур позволило локализовать носители в квантовых ямах таких структур при одновременном снижении оптических потерь. Лазерные диоды стали работать в непрерывном режиме при комнатной температуре, что открыло дорогу для их использования в различных областях науки и техники.

В конце 1950-х годов начались исследования электролюминесценции фосфида галлия (GaP) [6, 9], ширина запрещённой зоны которого равняется 2,2 эВ. Определённые трудности на пути создания светодиодов на его основе возникли по причине того, что GaP – непрямозонный полупроводник и рекомбинация носителей в нём возможна лишь с участием фононов, что снижает её вероятность и, как следствие, эффективность излучения. Скачок в создании эффективных СД на основе GaP был сделан параллельно тремя исследовательскими группами из Германии, Великобритании и США [6]. Использование различных легирующих примесей, например Zn-O или N, в разных концентрациях, позволили исследователям получить целый ряд длин волн излучения в диапазоне от красного до жёлто-зелёного цвета. К концу 1960-х годов многие производители в разных странах начали промышленно изготавливать красные и жёлто-зелёные СД на основе GaP [12].

У кристаллов твёрдых ра  створов GaAs_1–xP_x длина волны излучения может быть короче, чем у аналогов из GaAs, и достигать видимого диапазона, в то время как запрещённая зона остаётся прямой для значения параметра х ниже 0,45. Н. Холоньяк младший с коллегами в конце 1950-х годов начали заниматься проблемой создания p-n-переходов на таких соединениях, и им удалось сделать из них СД. В 1962 году был создан лазерный диод с длиной волны излучения 710 нм, лежащей в красном диапазоне [6, 13].

Получение синего света в полупроводниковом кристалле оказалось значительно более трудной задачей. Ранние попытки построить источник синего света на базе непрямозонных материалов ZnSe и SiC успеха не имели. Материалом, который смог позволить разработать синие СД, стал нитрид галлия.

GaN – прямозонный полупроводник типа A_IIIB_V со структурой кристаллической решётки типа вюрцита. Его выращивают на подложках из сапфира (Al₂O₃) или SiC, несмотря на различие постоянных кристаллической решётки. Для легирования GaN используют, например, кремний (для создания проводимости n-типа проводимости) и магний (для p-типа проводимости). Нелегированный GaN имеет n-тип проводимости, ширина его запрещённой зоны равна 3,4 эВ при комнатной температуре, что соответствует длине волны излучения в ультрафиолетовой области. К сожалению, легирование вносит изменения в технологический процесс роста GaN, по причине чего материал становится хрупким.

О создании эффективных источников излучения на основе GaN серьёзно думали несколько исследовательских групп уже в конце 1950-х годов. Г. Гриммайс и H. Кельманс получили эффективную фотолюминесценцию GaN в широком спектральном диапазоне, используя различные активаторы [6]. Но в то время вырастить кристаллы GaN было очень трудно, исследовались только небольшие порошковые образцы, а создать p-n-переход в таком материале технологически было невозможно.

Первые кристаллы GaN были выращены в конце 1960-х годов методом хлоридно-гидридной эпитаксии (HVPE) [6, 14]. Изучением технологии роста и легирования GaN с целью разработки синих светодиодов занимались ряд лабораторий в Соединённых Штатах, Японии и Европе [6, 15]. Возникшие проблемы казались непреодолимыми: шероховатость поверхности не контролировалась, большая концентрация примесей переходных металлов загрязняла выращенный материал. Легирование p-области акцепторными примесями сопровождалось компенсацией отрицательных ионов акцепторов положительными ионами водорода Н⁺. Роль водорода в то время ещё не была изучена.

Ж.И. Панков, ведущий учёный в данной области, писал, что, несмотря на значительный прогресс в изучении GaN, произошедший в те годы, многое ещё только предстоит сделать [6]. Основными целями в технологии выращивания GaN, по его мнению, должны были быть синтез свободных монокристаллов, а также обеспечение эффективного легирования мелкими акцепторами для достижения высоких концентраций дырок в материале p-типа.

В 1970-х годах были разработаны новые методы выращивания кристаллов, а именно молекулярно-лучевая эпитаксия (MBE) [6] и металлоорганическая газофазная эпитаксия (MOVPE) [6]. Были предприняты усилия по выращиванию GaN этими методами [6]. Исаму Акасаки начал изучать GaN в 1974 году, в то время он работал в Исследовательском центре компании «Мацусита» в Токио. В 1981 году он занял должность профессора в университете г. Нагоя и продолжил исследования GaN вместе с Хироси Амано и другими сотрудниками. Первые кристаллы GaN высокого качества и с хорошими оптическими характеристиками были получены ими методом MOVPE в 1986 году [6, 15]. Прорыв стал результатом целой серии экспериментов и наблюдений. Тонкий (30 нм) слой из поликристаллического AlN осадили на подложке из сапфира при низкой температуре (500°C), а затем нагрели до температуры роста GaN (1000°C). В процессе нагрева слой приобретал текстуру мелких кристаллитов с определённой ориентацией, на которых можно было выращивать GaN. Плотность дислокаций растущего кристалла GaN вначале была высокой, но быстро уменьшалась после образования слоя толщиной в несколько микрометров. Исследователям удалось получить слои с поверхностью высокого качества, что было важно для последующего выращивания тонких многослойных структур. Кроме того, оказалось возможным растить слои n-GaN с существенно более низкой концентрацией электронов. Сюдзи Накамура, будучи сотрудником японской химической компании «Ничия Кемикал», позже разработал аналогичный метод, где AlN был заменён тонким слоем GaN, выращенным при низкой температуре [15].

Одной из основных проблем для изготовления p-п-переходов была трудность с легированием p-GaN – нужно было создать контролируемый технологический процесс, обеспечивающий большую концентрацию дырок.

На физическом факультете Московского государственного университета им. М.В. Ломоносова в 1981–1982 годах группа Г.В. Сапарина и М.В. Чукичева показала, что в GaN возможна активация акцепторов Zn электронным пучком в растровом электронном микроскопе. Исследователи использовали это для оптической записи информации с шириной линии менее 1 мкм [15–17].

В конце 1980-х годов Акасаки, Амано и их коллеги сделали важный дальнейший шаг в этом направлении. Они продемонстрировали, что с помощью сканирующего электронного микроскопа можно создать слой GaN с активированными акцепторами Zn [6, 15]. Подобным же образом облучение электронами приводило к улучшению излучающих свойств GaN, легированного акцепторами Mg [6, 15]. Это открытие стало важным прорывом на пути к созданию p-n-переходов в GaN.

Объяснение эффекта электронного облучения было дано как в работах МГУ [16, 17], так и в статье Накамуры и его коллег [18]. Ионы акцепторов Mg^– или Zn^–, образуют комплексы с ионами водорода H⁺, материал становится компенсированным. Иначе говоря, при легировании акцепторами дырки не образуются. Подобный эффект нейтрализации примесей водородом был известен из работ группы Панкова по другим материалам [6, 15]. Действие электронного пучка, нагревающего GaN:Mg до температур выше 400°С, разделяет комплексы Mg-Н и активирует акцепторы. Накамура показал, что термическая обработка – отжиг в атмо­сфере азота N₂ – тоже приводит к активации акцепторов Mg.

Важнейшим шагом в разработке эффективных синих светодиодов было создание технологии выращивания и легирование p-типа твёрдых растворов на основе нитридов, AlGaN и InGaN, которые необходимы для получения гетероструктур. Такие гетероструктуры были созданы в начале 1990-х годов исследовательскими группами Акасаки и Накамуры [6, 15].

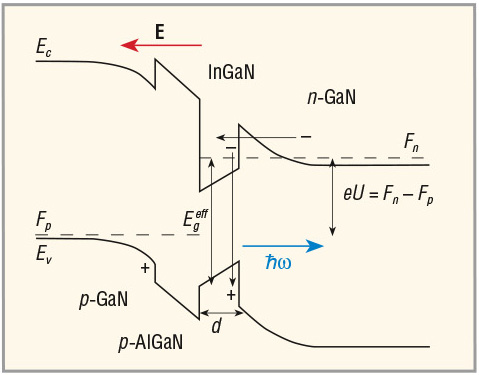

На рисунке 1 показана энергетическая диаграмма двойной гетероструктуры с p-n-переходом p-GaN/In_xGa_1–xN/n-GaN при прямом токе. Дырки из p-области инжектируются в область In_xGa_1–xN с меньшей шириной запрещённой зоны и встречают потенциальный барьер, ограничивающий их инжекцию в n-область. В свою очередь, электроны из n-области инжектируются в область In_xGa_1–xN и встречают потенциальный барьер, ограничивающий их инжекцию в p-область (см. рис. 2).

Толщина потенциальной ямы d может быть сделана очень малой, сравнимой с длиной волны де Бройля для электронов. Энергетический спектр электронов и дырок в такой системе зависит от толщины d в соответствии с законами квантовой механики – здесь говорят о квантовой яме. Инжекция в квантовую яму приводит к большой концентрации электронно-дырочных пар, и в ней увеличивается вероятность излучательной рекомбинации. Акасаки и его коллеги разработали структуры на основе AlGaN/GaN [1, 4, 6, 15]. Накамура с большим успехом использовал для создания гетеропереходов комбинации InGaN/AlGaN/Gan и InGaN/GaN, делая на их основе одиночные и множественные квантовые ямы [2, 6, 15, 19]. В 1994 году Накамура и его коллеги добились значения квантового выхода излучения такой структуры с квантовыми ямами 2,7%, используя двойной гетеропереход InGaN/AlGaN/GaN (см. рис. 3) [18].

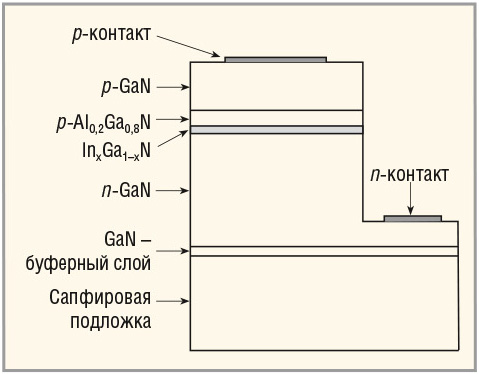

Эти важные первые шаги открыли путь к разработке эффективных синих светодиодов. Обе исследовательские группы из Японии продолжали развивать технологию производства синих светодиодов в сторону повышения эффективности и универсальности, а также расширения возможных приложений. Синее лазерное излучение на основе GaN-гетероструктур наблюдалось обеими группами в 1995–1996 годах [1, 2, 6]. Группа в МГУ показала, что в синих светодиодах Накамуры внешний квантовый выход излучения достигает 9% [20].

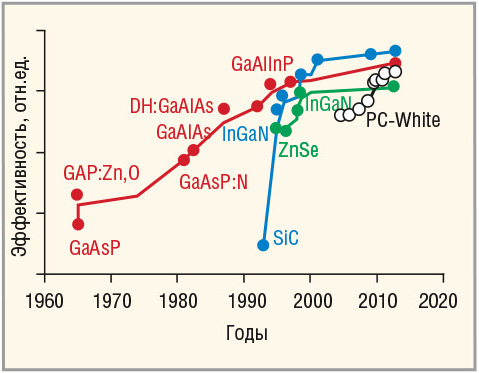

Современные эффективные СД на основе гетероструктур GaN и его твёрдых растворов стали результатом целой серии прорывов в физике полупроводниковых кристаллов и в физике излучающих устройств на основе полупроводниковых гетеростурктур. Исследования оптических явлений в светодиодах позволили существенно повысить коэффициент вывода оптического излучения из прибора. История развития синих, зелёных, красных и «белых» СД показана на рисунке 4.

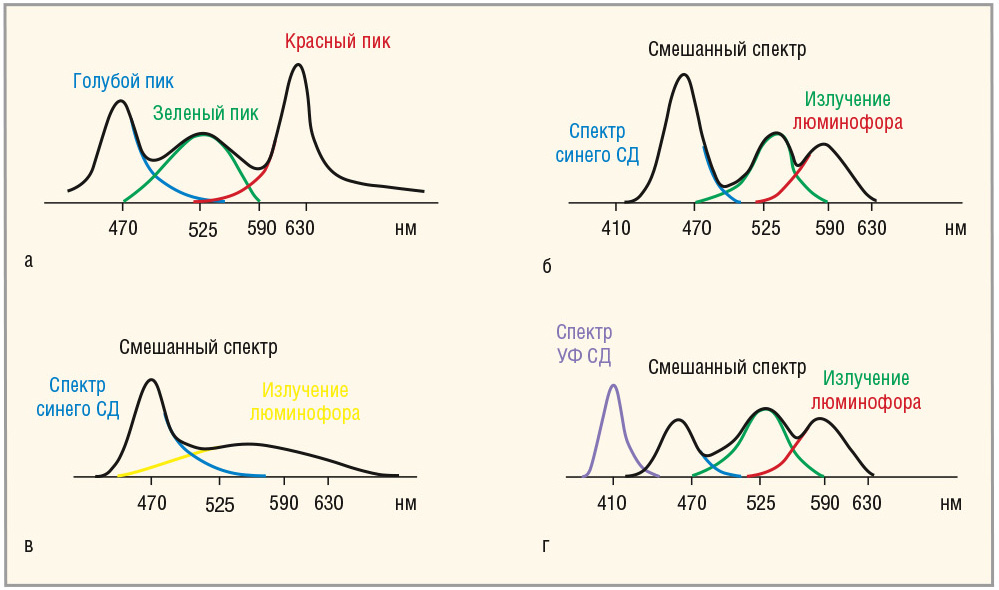

Успешная разработка эффективных СД привела к возможности создания белых источников света. Одним из способов получения белого света может быть использование свечения одновременно нескольких СД разного цвета, а именно красного, зелёного и синего (см. рис. 5а).

Если в комбинации с синим светодиодным кристаллом использовать люминофоры, которые при возбуждении синим светом имеют либо жёлто-зелёную полосу свечения, либо жёлто-зелёную с красным, то также возможно получить белый свет (см. рис. 5б и в). Подбирая различные люминофоры, относительную интенсивность синей и жёлто-зелёной полосы, добавляя дополнительный красный люминофор, можно менять цветовую температуру белого цвета. Таким образом, оттенок белого цвета можно изменять от «холодного» до «тёплого» диапазона. Один из вариантов получения белого цвета – возбуждение трёх люминофоров (красного, зелёного и синего) с помощью светодиодного кристалла УФ-диапазона (см. рис. 5г).

Стоит отметить, что в источниках света на основе СД в основном используются первые три упомянутых выше метода. Эти источники света, имеющие достаточно большой срок службы (более 50 тыс. часов), используются сейчас в качестве замены ламп накаливания и разрядных ламп в светотехнических изделиях.

Сегодня белые СД на базе GaN служат основными источниками света в дисплеях на основе жидких кристаллов – в компьютерных мониторах и экранах телевизоров, а также в большинстве мобильных устройств (телефонах, планшетах, ноутбуках и т.д.). Синие и ультрафиолетовые диодные лазеры из GaN также используются для записи в компакт-дисках DVD; они необходимы для хранения информации, включая музыку, фотографии и фильмы. Будущие применения могут включать в себя использование ультрафиолетовых СД на основе AlGaN/GaN в системах очистки воды и воздуха, так как УФ-излучение обладает бактерицидным, противогрибковым и противовирусным действием.

В последнее время начался новый этап в развитии светодиодного освещения. В конце 2011 года светотехнические устройства со светодиодами из GaN превысили по световой отдаче традиционные источники освещения – лампы накаливания и разрядные лампы. Это означает революцию в светотехнике.

Коэффициент полезного действия лампочки накаливания, изобретённой в 1879 году Томасом Эдисоном, всего около 4%. Это соответствует значению световой отдачи ~16 лм/Вт. Световая отдача люминесцентной лампы, предложенной в 1900 году П. Купером Хьюиттом, достигает 70 лм/Вт. А у промышленно выпускаемых белых светодиодов этот параметр составляет более 100 лм/Вт, у лучших промышленных образцов – порядка 140 лм/Вт. Рекордные значения световой отдачи белых светодиодов, достигнутые в лабораториях в 2014 году, превышают 300 лм/Вт, что соответствует КПД 50%.

Используемые для освещения белые светодиоды большей частью основаны на комбинации мощных синих кристаллов и различных люминофоров, преобразующих синий свет в белый. Помимо высокой эффективности СД имеют длительный срок службы. Стоимость светодиодов за последнее десятилетие упала в 20 раз, и они продолжают дешеветь; ожидается, что их цена в конце 2015 года станет меньше, чем у соответствующих эффективных люминесцентных ламп. Рынок светодиодных источников освещения переживает бум.

Заглядывая в будущее, можно предсказать, что трёхцветные и многоцветные сборки светодиодов также найдут свою нишу для применения в освещении. Это позволит создать динамическое управление цветовой композицией, что существенно расширит области применения светодиодных светотехнических устройств.

Замена обычных ламп, особенно ламп накаливания, на светодиодные приведёт к резкому снижению потребления электроэнергии (в промышленно развитых странах на освещение идёт около 20–30% всего энергопротребления).

Прежние технологии освещения будут заменены на новые, светодиодные. В странах с недостаточно развитыми электросетями или их вообще не имеющих можно использовать осветительные приборы на основе белых СД. Аккумуляторные источники питания для них будут заряжаться днём от солнечных батарей. В этом случае произойдёт переход от керосиновых ламп сразу к белым светодиодным лампам.

Подводя итог всему сказанному, ещё раз отметим, что работа нобелевских лауреатов 2014 года использовала решение фундаментальных задач о квантовых структурах малой размерности в твёрдых телах, в частности в полупроводниковых гетероструктурах, для решения прикладной проблемы экономии электроэнергии в освещении.

Исследования и разработки во всём мире, международная научная кооперация, поддержка правительствами ряда стран создали новую светодиодную промышленность. Светодиоды белого свечения уже стали основой светотехники настоящего и ближайшего будущего. Миллионы людей уже сейчас используют светодиодное освещение.

Поскольку энергия, потребляемая новыми источниками белого света, в 10 раз меньше, чем требующаяся для ламп накаливания, использование эффективных синих СД кристаллов приводит к существенной экономии электроэнергии. Это, несомненно, должно принести огромную пользу человечеству, не только заметно снизить энергопотребление, но и улучшить экологическую ситуацию.

Первая публикация данного материала состоялась в журнале «Природа», 2015, № 1, С. 75–81.
