Опыт проведения испытаний на ЭМС технических средств военного назначения

Требования к гражданской и специальной технике

Как известно, требования ГОСТов к гражданской и военной технике, а также технике специального назначения (авиационной, медицинской, технике атомной промышленности) существенно различаются. Это связано с повышенными требованиями к надёжности работы специальной аппаратуры, более плотной её компоновкой и более жёсткими условиями эксплуатации.

Например, специфика авиационного оборудования состоит в том, что широкий спектр устройств должен функцио­нировать в замкнутом объёме металлического корпуса, который не имеет классического заземления. Кроме того, все устройства в составе авиатранспорта должны соответствовать международным стандартам. Техника для военного применения предполагает ещё более жёсткие условия эксплуатации, поэтому к ней предъявляются специальные требования по ЭМС, как правило, с грифом «секретно».

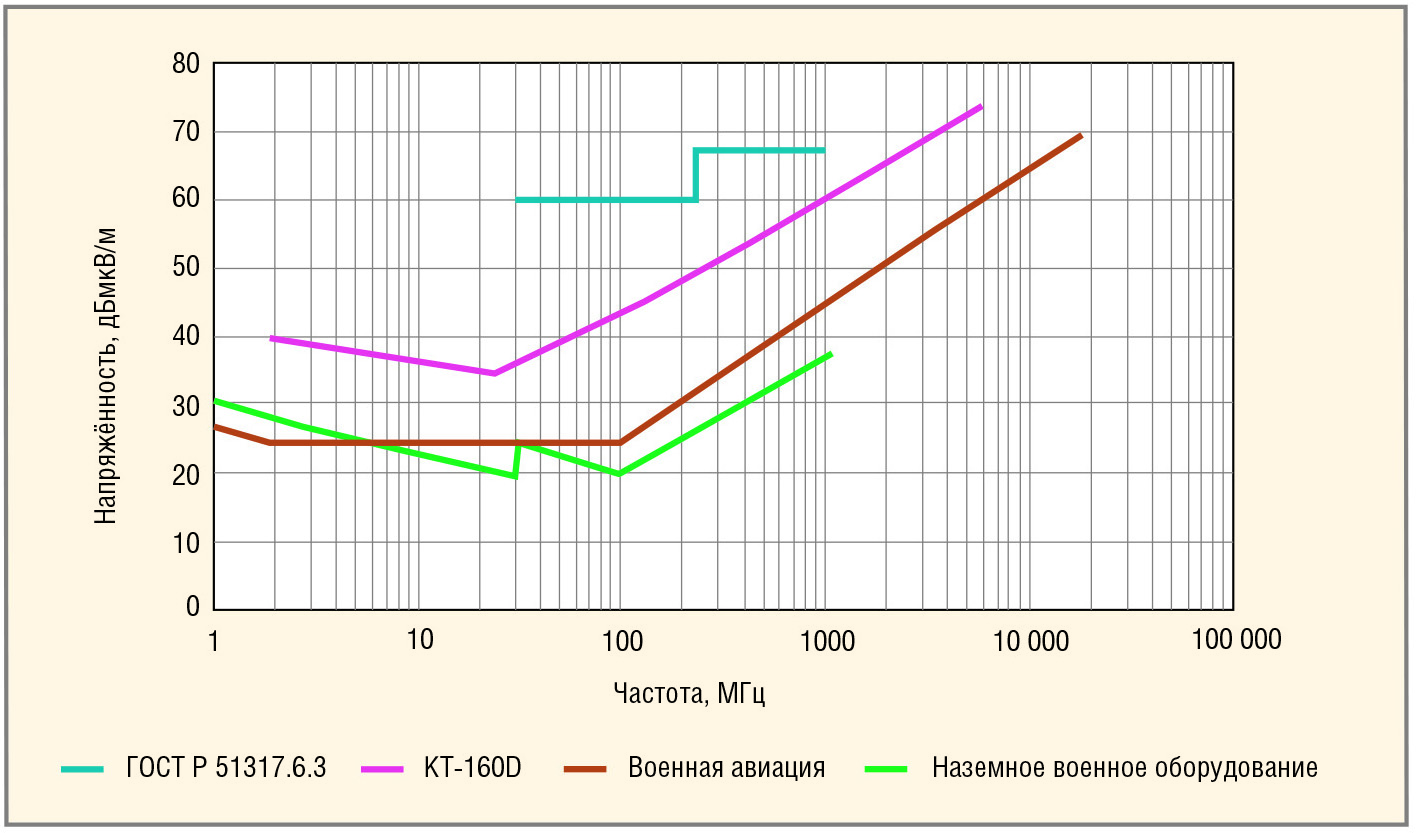

На рисунке 1 показаны ограничительные линии, установленные гражданскими и военными ГОСТами для уровней излучаемых помех. Указаны нормы излучения на расстоянии 1 м от источника помех. На рисунке видно, насколько различаются требования к гражданской продукции (ГОСТ Р 51317.6.3), гражданской авиационной продукции (КТ-160D), военной авиационной продукции и наземному военному оборудованию – разница допустимых уровней помех достигает 40 дБ. Это очень жёсткие требования: напомним, что напряжённость поля 1 В/м равна 120 дБмкВ/м, а обычный сотовый телефон способен создавать поля напряжённостью до 30 В/м на расстоянии 1 см от передающей антенны.

Результаты испытаний

ЗАО «ТЕСТПРИБОР» располагает собственной независимой испытательной лабораторией, которая аккредитована АР МАК и «Военным Регистром». Компания сотрудничает с ведущими институтами и лабораториями в области ЭМС, предоставляет консультации по обеспечению ЭМС систем и установок и располагает возможностью проведения комплексных испытаний. Протокол испытаний, проведённых в лаборатории, даёт основания для получения сертификата соответствия продукции существующим требованиям по ЭМС. При необходимости работы проводятся под контролем военного представителя Министерства обороны РФ.

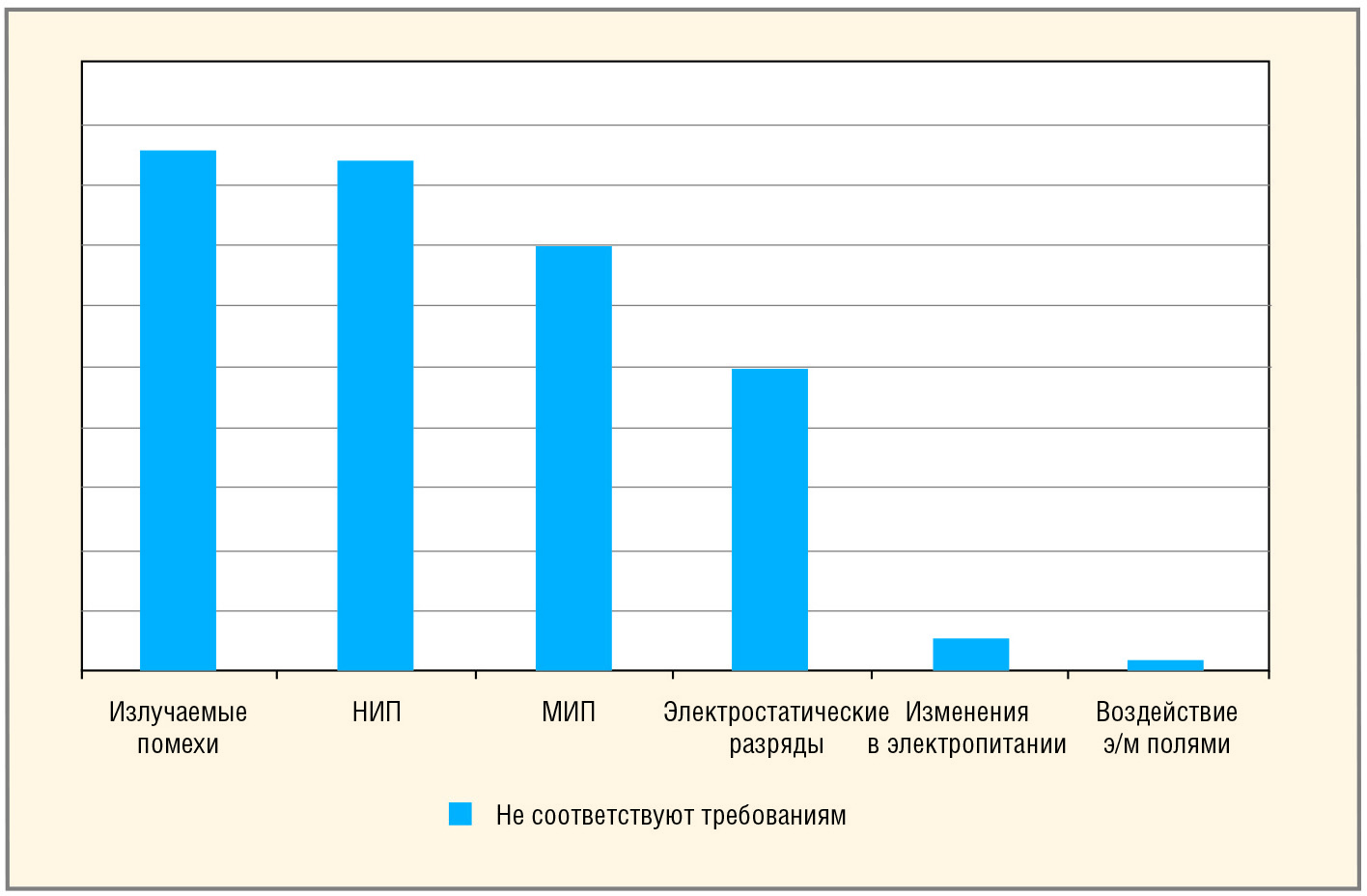

Опыт испытаний технических средств военного назначения позволил собрать статистику несоответствий испытываемых изделий нормативным требованиям. Несоответствия, выявленные в разных видах испытаний, показаны на рисунке 2.

Помехоэмиссия

Основная масса изделий не может пройти испытаний на помехоэмиссию. Это связано не только с ошибками при конструировании изделий, но и с нарушениями технологии сборки. В основном, это отсутствие проводящих прокладок, ошибки в заземлении, незащищённые вентиляционные отверстия без расчёта граничной частоты среза, отсутствие фильтров на портах ввода-вывода или недостаточная фильтрация.

Кондуктивные помехи

Микросекундные импульсные помехи (МИП) в линиях передачи данных и питания возникают от молниевых разрядов и аварий в электросетях. Несмотря на сравнительно небольшие уровни помех, доходящих до изделия, при отсутствии должных мер защиты они могут привести к сбоям в работе изделия или полному его отказу.

Наносекундные импульсные помехи (НИП) из-за своих коротких фронтов имеют широкую полосу высоко­частотных спектральных составляющих и соответственно могут влиять как своей энергией, выводя из строя электронику, так и приводить к сбоям в обмене данными, в случае воздействия на линии связи. Меры защиты – быстродействующие диоды, фильт­ры. При проведении испытаний на устойчивость к кондуктивным помехам всегда выясняется уровень чувствительности изделия. Проводимый анализ показывает, что основной причиной чувствительности к кондуктивным помехам является недостаточная фильтрация сигналов, а иногда и полное её отсутствие.

Электростатические разряды

Несмотря на малую длительность, электростатические разряды часто приводят к отказам изделий. Это происходит в силу того, что из-за высокого напряжения и наносекундных фронтов воздействующие факторы разрядов имеют высокую проникающую способность. Кроме того, при испытаниях ГОСТы требуют нанесения до 30 ударов в одну и ту же точку, из-за чего возникает эффект накопления – что не удалось сделать первому разряду, довершают остальные. Для защиты изделий от электростатических разрядов необходимо применять специальные быстродействующие диоды или варисторы совместно с конструктивными методами защиты.

Изменения в электропитании

Этот тест, как правило, не вызывает отказов, кроме случаев грубых ошибок при проектировании системы питания.

Воздействие электромагнитными полями

При качественно выполненном корпусе и установленных фильтрах воздействие электромагнитными полями в большинстве случаев не вызывает катастрофических последствий. Кроме того, уровни устойчивости, на которые проводятся испытания, невелики. Однако сегодня наблюдается тенденция значительного подъёма уровней устойчивости – до 7 кВ/м.

Методы испытаний

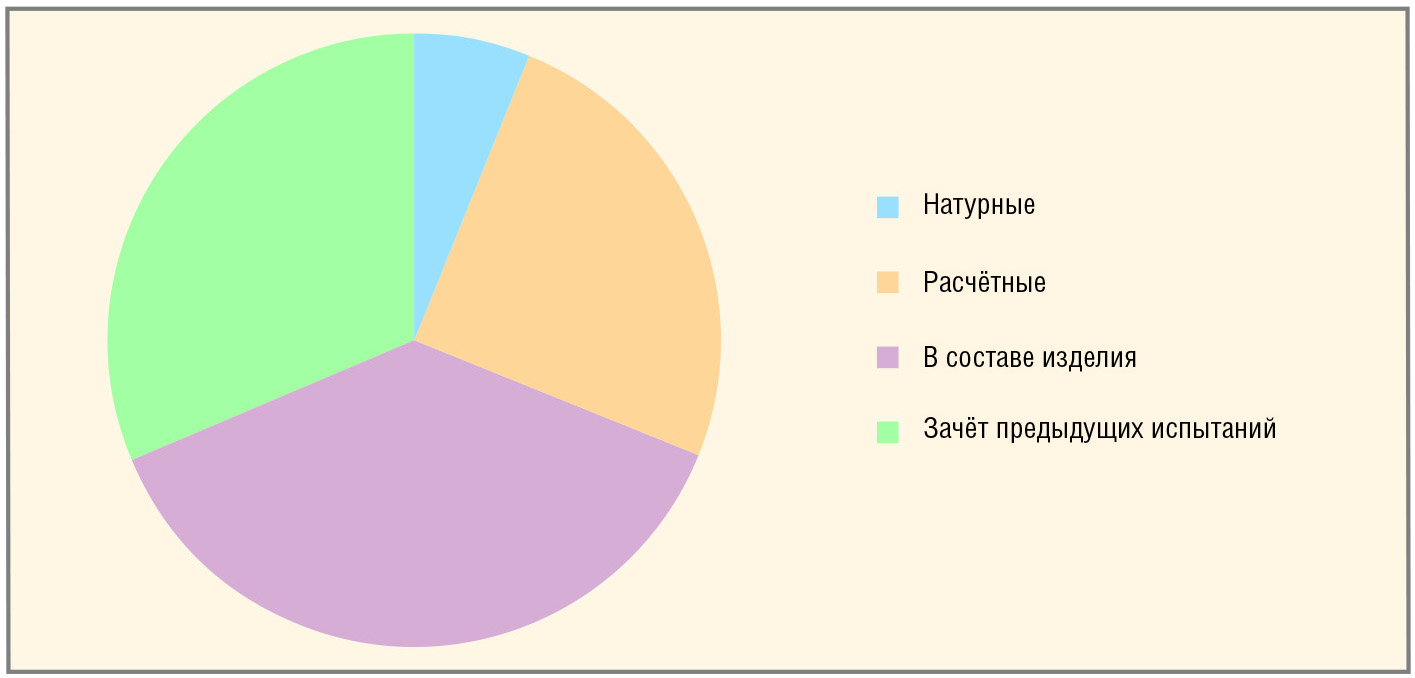

Подтверждение соответствия нового изделия требованиям ЭМС расчётным методом на стадии приёмо-сдаточных испытаний является наименее точным, поскольку невозможно учесть все факторы, влияющие на работу системы в целом, а также неизбежные ошибки при монтаже и производстве. Самым достоверным методом были и остаются натурные испытания на ЭМС. К сожалению, в последние годы в нашей промышленности им уделялось мало внимания. Кроме того, долгое время натурные испытания на ЭМС заменялись «теоретическими обоснованиями», такими как «проведение испытаний в составе изделия», зачёт предыдущих испытаний, расчётные испытания (см. рис. 3). Это привело к тому, что с первого раза испытания восьми изделий из десяти заканчиваются отрицательным результатом.

Ситуация, сложившаяся на сегодняшний день, не самая приятная. С одной стороны, резко ужесточились требования к контролю прохождения испытаний на ЭМС и появился негласный запрет «теоретических обоснований». С другой, в результате длительного простоя в сфере испытаний ЭМС осталось очень мало аккредитованных испытательных лабораторий, способных проводить испытания профессионально, независимо и в полном соответствии с ГОСТами. Довольно трудно найти специалистов – инженеров-испытателей на ЭМС и инженеров-разработчиков в этой области. Тем не менее, такая ситуация дала импульс к развитию независимых испытательных лабораторий в России, что безусловно приведёт к повышению качества производимой продукции, а следовательно, и её конкуренто-
способности.

Резюме

Сегодня трудно переоценить важность проведения испытаний на ЭМС. За последний год объёмы испытаний только в лаборатории ЗАО «ТЕСТПРИБОР» выросли вдвое. Это говорит о том, что современному рынку нужна качественная продукция. Необходимость проведения испытаний стимулирует предприятия к повышению качества продукции, а инженеров-разработчиков – к повышению квалификации. Предприятиям, которые первыми решили пойти по пути проведения натурных испытаний, приходится сталкиваться с различными трудностями. Но преодолев их, они первыми выпустят на рынок качественную сертифицированную продукцию и увеличат объёмы своих продаж.

Литература

1. Квалификационные требования КТ-160D.
2. ГОСТ Р 51317.6.3.
