Новая панель PSpice Part Search

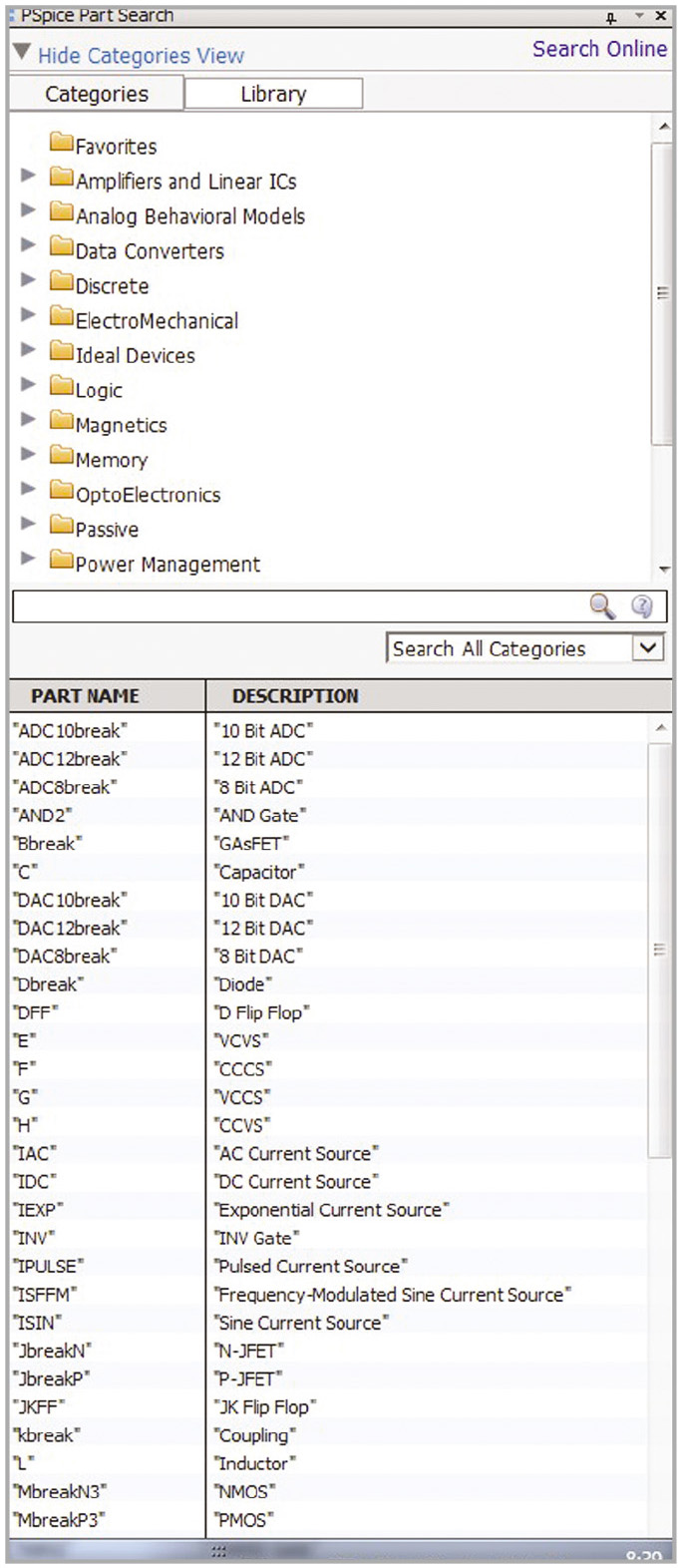

OrCAD реализует комплексный подход к проектированию электроники. Одним из важнейших конкурентных преимуществ данной САПР является наличие мощной системы аналого-цифрового моделирования электрических схем PSpice A/D. Де-факто это промышленный стандарт для инженеров по всему миру. Совместно с программой поставляется более 17 тыс. PSpice-моделей. Для быстрого и удобного поиска компонентов с подключёнными PSpice-моделями в схемотехнический редактор OrCAD Capture была встроена новая панель PSpice Part Search (см. рис. 1).
Панель доступна через меню Place – PSpice Component Search. На ней все компоненты сгруппированы по функциональным группам. Поиск можно осуществлять как в пределах группы, так и по всей базе компонентов. Инженер может выбрать, например, группу «Усилители и линейные микросхемы» и перейти к подгруппе «Операционные усилители высокого напряжения». На панели будет выведен список компонентов, соответствующих данной группе. Рядом с наименованием компонента находится его краткое описание. Остаётся выбрать компонент из списка и разместить его на схеме. Пользователь может самостоятельно пополнять данную базу компонентов, дополняя список на панели PSpice Part Search. Если какой-то модели нет на локальном компьютере, то предусмотрена кнопка Search Online для выхода на специальный портал OrCAD Capture Marketplace для поиска компонентов по сайтам производителей.
Быстрое подключение PSpice-моделей к компонентам

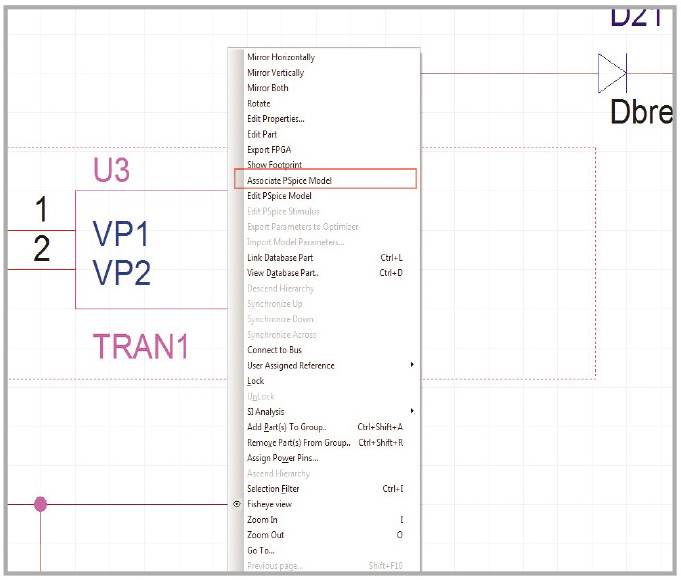

В новой версии реализован механизм подключения PSpice-модели к компоненту непосредственно на схеме. Достаточно выбрать компонент, нажать правую кнопку мыши, и из всплывающего меню выбрать команду Associate PSpice Model (см. рис. 2).
Эта же команда теперь доступна через меню Tools. При выполнении данной команды будет запущен мастер подключения, который в несколько шагов позволит безошибочно назначить каждому выводу компонента требуемый сигнал из PSpice-описания.
Новое меню Place – PSpice Component

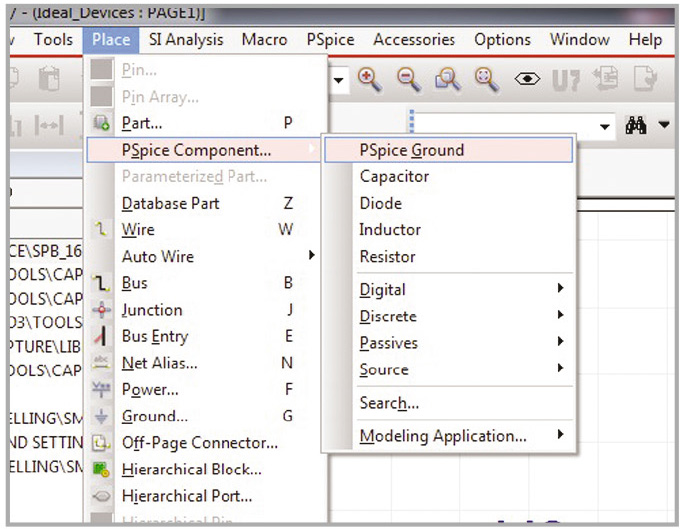

Для упрощения поиска наиболее часто используемых при моделировании компонентов в меню Place было добавлено новое подменю PSpice Component (см. рис. 3).
В версии OrCAD 16.65 это меню доработано. В него добавлены новые пункты: PSpice Ground, Capacitor, Diode, Inductor, Resistor. Также в меню PSpice Component стали доступны новые приложения для быстрого создания моделей независимых источников сигнала, включая кусочно-линейную форму.
Приложения для моделирования

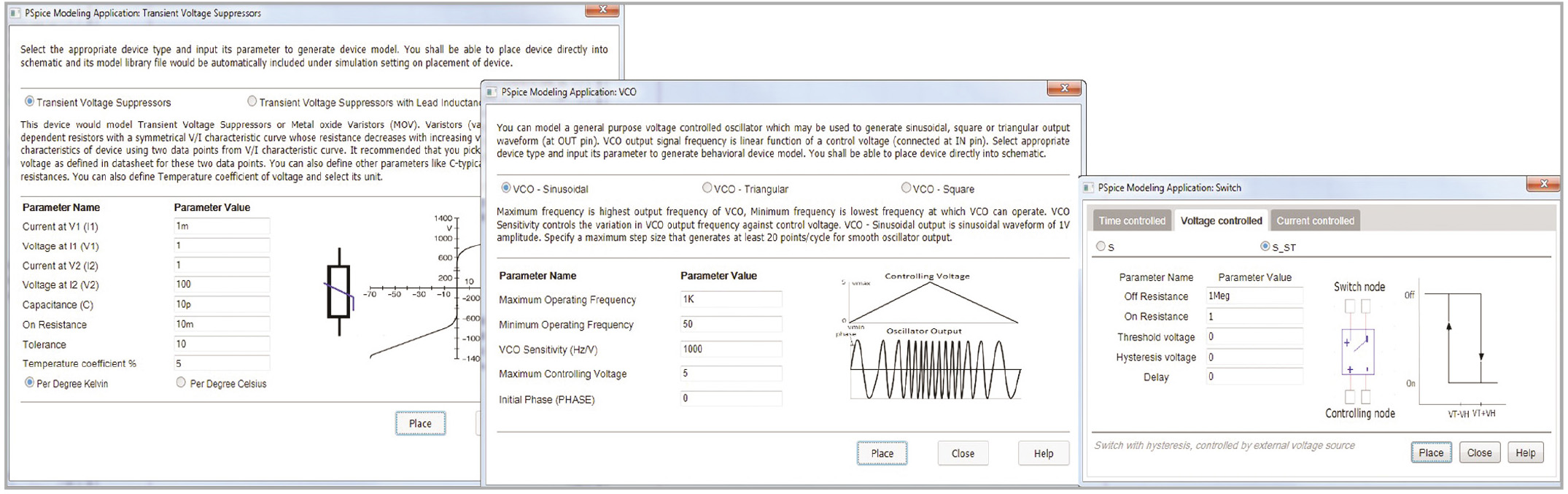

В новой версии OrCAD 16.65 значительно упрощён механизм создания новых PSpice-моделей компонентов. Он реализован в специальных приложениях, которые запускаются через меню Place – PSpice Component – Modeling Application (см. рис. 4).
Эти приложения включают две функции: создание новых PSpice-моделей совместно с символами компонентов на схеме, а также редактирование параметров моделей уже имеющихся компонентов. Список приложений пополняется с каждым обновлением OrCAD, и на данный момент включает в себя возможность создания конденсатора, трансформатора, диода Зенера, ограничителя переходного напряжения, индуктивности, генератора, управляемого напряжением, источника сигнала различной формы, ключей.
Запуск OrCAD Capture в режиме просмотра и Lite-режиме
В меню программ Cadence включены дополнительные пункты OrCAD Capture Lite и OrCAD Capture View-Only. В первом случае программа запускается в деморежиме и не использует лицензию. При этом в программе существует ряд ограничений на размер проекта. Во втором случае схемотехнический редактор запускает в режиме просмотра схемы без ограничений на размер проекта и также не требует установки лицензии.
Создание механических компонентов и передача их в PCB Editor

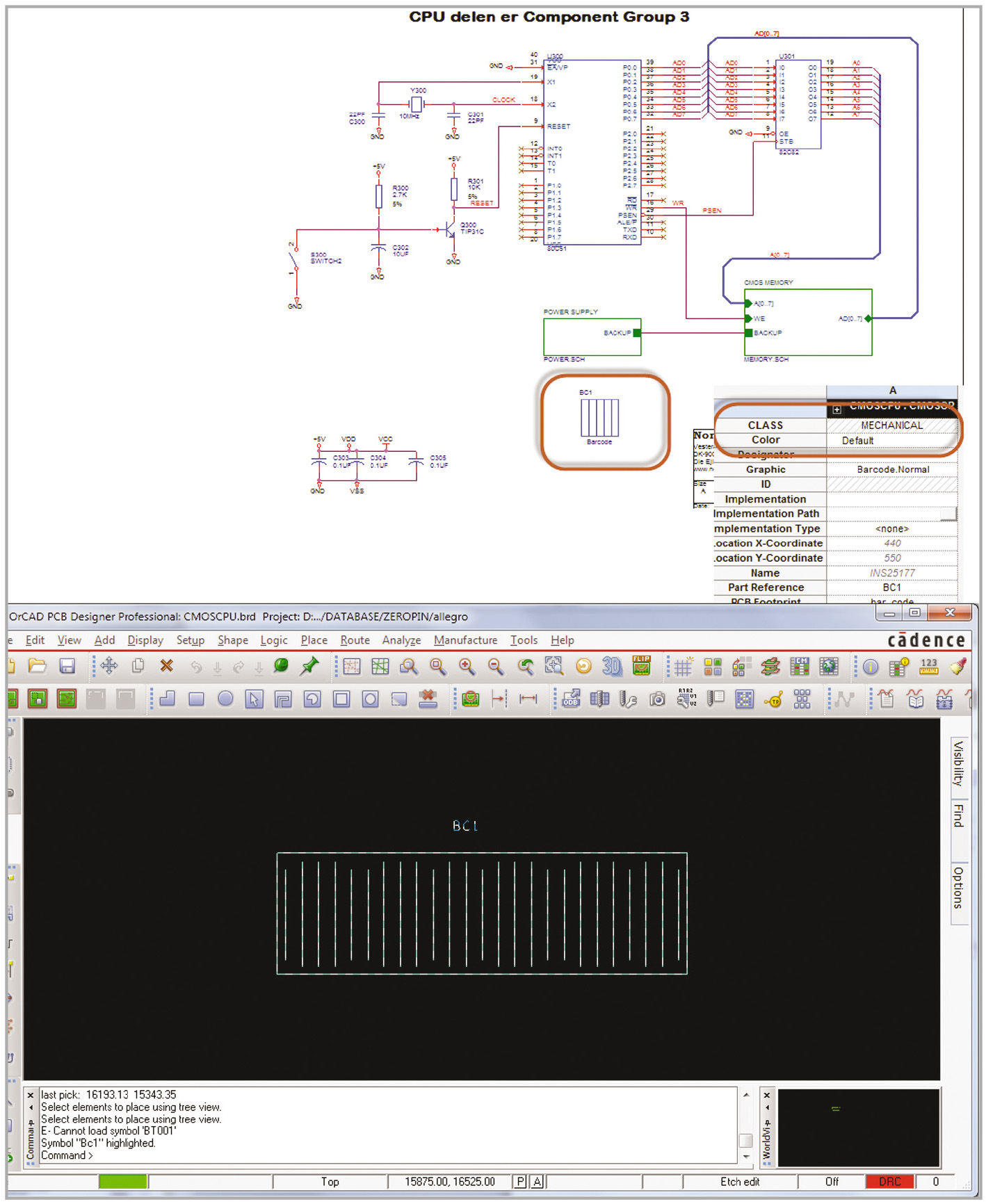

В новой версии OrCAD доступна возможность создания механических компонентов. Эти компоненты не имеют выводов и могут представлять собой такие элементы дизайна, как штрих-код, монтажные отверстия, реперные знаки и т.д. Для того чтобы компонент на схеме был определён как механический, необходимо добавить свойство CLASS со значением MECHANICAL (см. рис. 5).
Для пользователей важно, чтобы обновления программы выходили как можно чаще и включали в себя необходимые улучшения. Компания Cadence перешла на новый порядок обновлений – каждый месяц выходят по два стандартных обновления, которые исправляют неточности в работе ПО, а каждый квартал выходят обновления, которые включают в себя новые возможности. Таким образом, каждый квартал выходит новая версия программы. В этой статье был дан краткий обзор новых функций, которые стали доступны в OrCAD Capture в уже пятом по счёту квартальном обновлении. Более подробную информацию о новом OrCAD можно найти на сайте дистрибьютора Cadence Design Systems Inc. в России компании «Оркада» www.orcada.ru.
Литература
- OrCAD Capture: What’s New in Release 16.6. Product Version 16.6. Cadence Help. Updated on January 20. 2014.
- www.cadence.com.
- www.orcada.ru.
