Спелеотерапия (от греч. speleon – пещера, therapia – лечение) – метод лечения, суть которого заключается в положительном влиянии среды естественных и искусственных пещер на состояние органов дыхания, сердечно-сосудистой системы, опорно-двигательного аппарата и др. Спелеотерапия относится к известным с древних времён способам исцеления воздействием соляного климата.
После изучения влияния насыщенного солью воздуха на организм человека был разработан метод оздоровления, основанный на воссоздании атмосферы соляных пещер в обычном помещении. Это – комната, в которой формируется среда естественной соляной пещеры, обладающая лечебными свойствами за счёт отрицательных ионов и ионов морской соли. Как показывают полувековые исследования, под воздействием отрицательных ионов замедляются вегетативные функции организма, происходит сдвиг кислотности крови в сторону щелочной реакции и нормализуются обменные процессы.
Спелеотерапию можно смело назвать природным способом, не вызывающим осложнений. Воздух спелеокамер действует на все системы человеческого организма, сочетая влияние сразу нескольких факторов среды соляных пещер. Спелеотерапия помогает при целом ряде заболеваний, активируя защитные механизмы адаптации человека к меняющимся условиям внешней среды. Положительный эффект от лечения воспалительных заболеваний бронхолёгочной системы сухим, насыщенным солью воздухом в спелеокамере наблюдается у 95% детей и взрослых. Возможно также успешное лечение аллергии и кожных болезней.
Полное расслабление, эстетическое наслаждение, улучшение общего самочувствия, прилив бодрости и сил испытывает человек, посещающий комнату, в которой создана атмосфера соляной пещеры. Сильвинитовый микроклимат принесёт пользу даже абсолютно здоровому человеку: улучшится сон, уменьшится раздражительность и усталость, поднимется общий тонус организма. Специалисты утверждают, что серию из 7–10 сеансов можно приравнять к отпуску, проведённому на море или горном курорте.

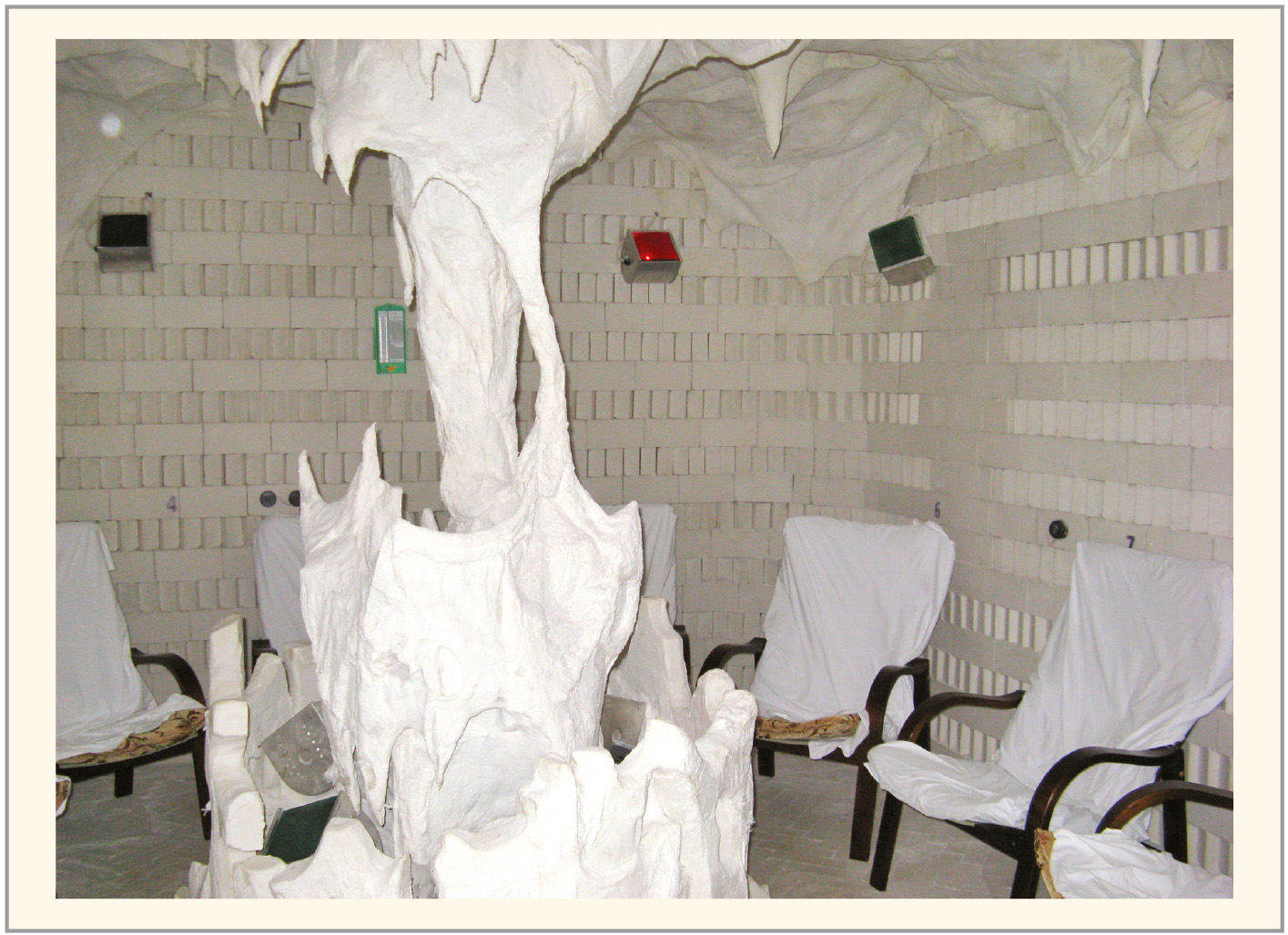

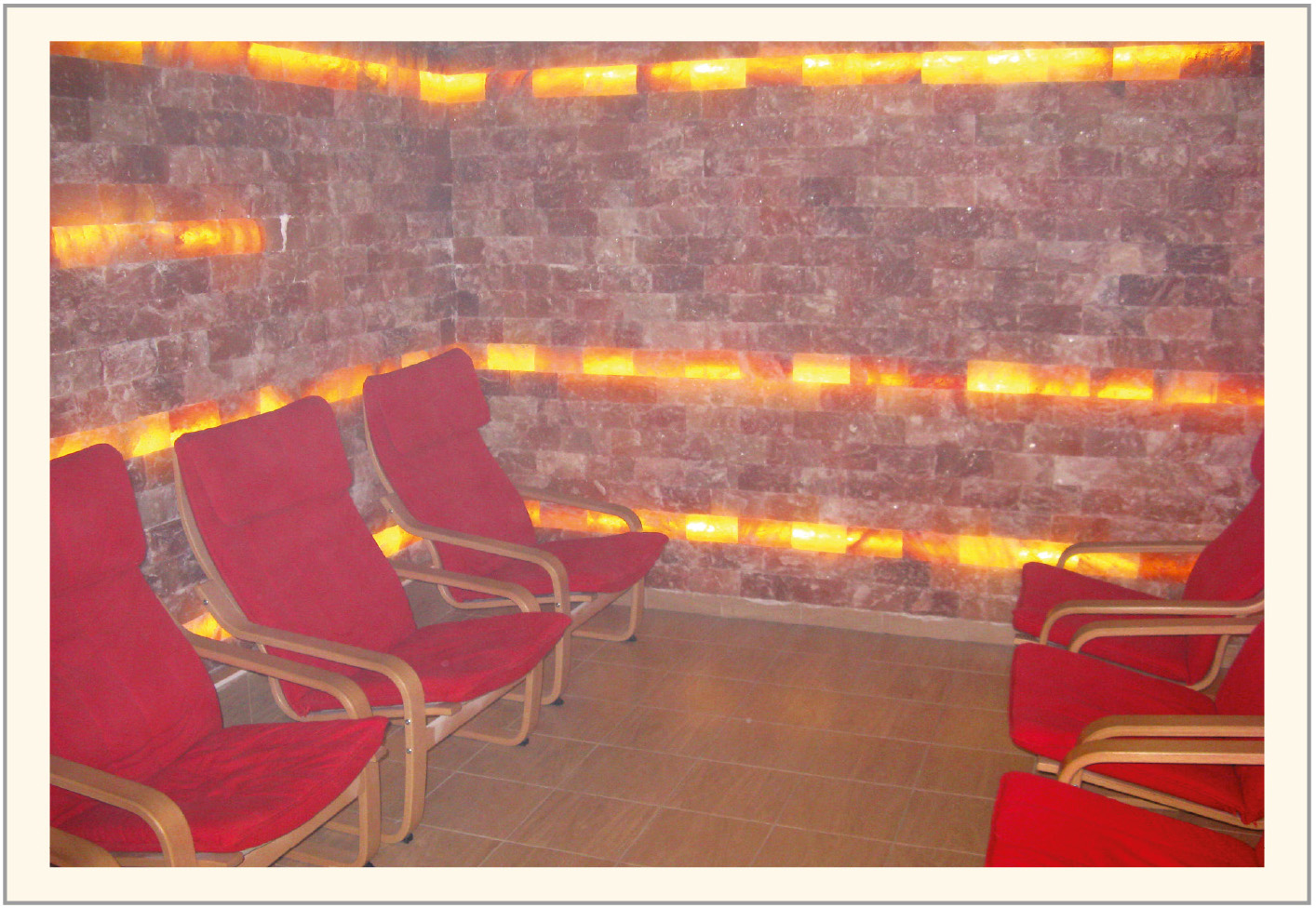

Галокамера (спелеокамера) – помещение, укомплектованное приборами и аппаратами, создающими лечебный микроклимат для процедуры спелеотерапии. Стены и пол в галокамере облицованы морской солью с шероховатой и рельефной поверхностью. Потолок – декоративный, с напылением морской соли и малыми архитектурными формами. На рисунке 1 показана галокамера санатория «Сосновый бор», п. Васильево, Республика Татарстан; на рисунке 2 – галокамера санатория «Чувашия», Республика Чувашия.

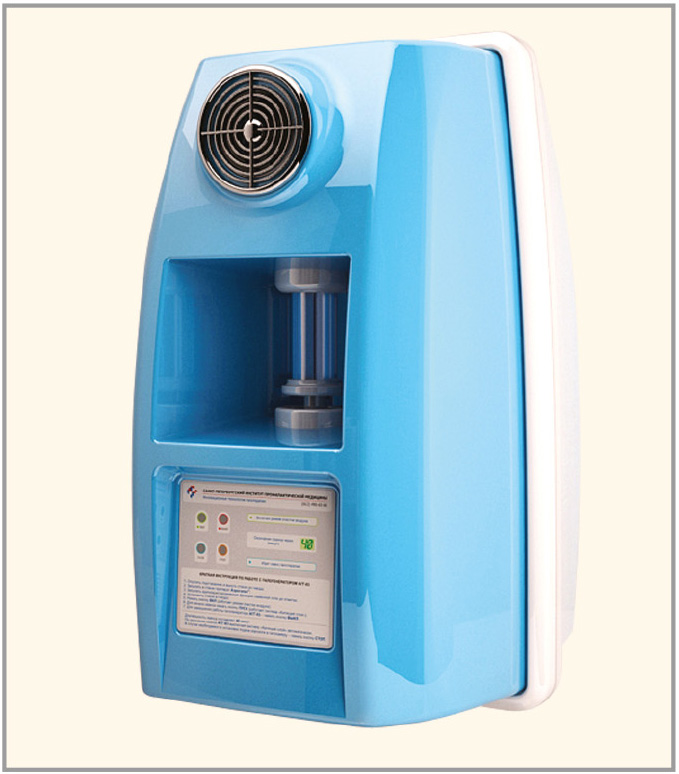

В настоящее время распространение получили различные типы галоклиматических камер. ЗАО «Санкт-Петербургский институт профилактической медицины» поставляет галокамеры в различных модификациях, где в качестве аэрозоля используется специально приготовленный мелкодисперсный порошок поваренной соли. На рисунке 3 показан галогенератор АГГ-03, применяемый в подобных галокамерах.
Галогенератор АГГ-03 эффективно производит высокодисперсный ионизированный аэрозоль хлорида натрия благодаря модернизированной системе «кипящий слой». Именно такой ионизированный аэрозоль обладает выраженным лечебным эффектом. Запатентованным технологическим новшеством является двухпоточная система формирования и подачи аэрозоля в лечебное помещение.

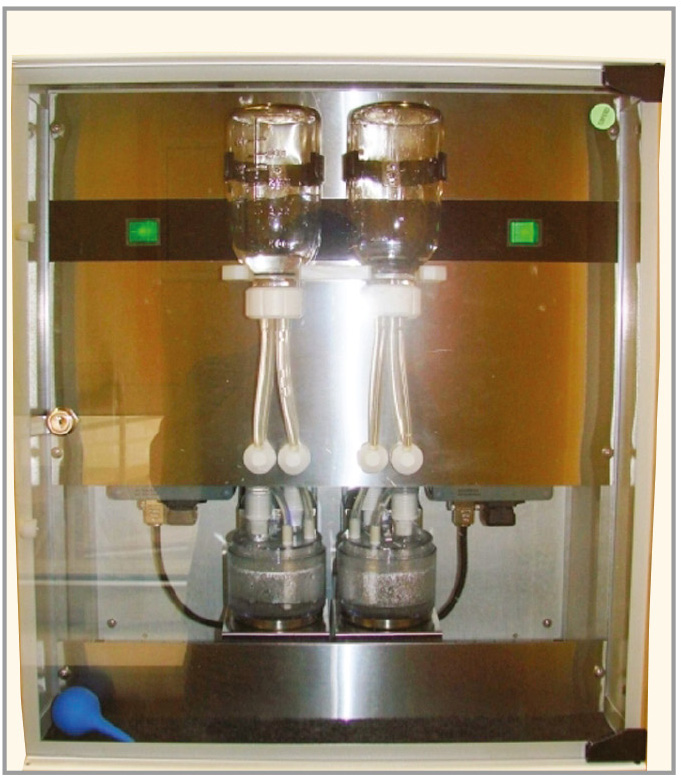

ООО НПО «Аэровита» поставляет галокамеры, в которых применяются ультразвуковые галогенераторы «Аэровита» (см. рис. 4), производящие сухой высокодисперсный аэрозоль хлорида натрия и работающие с постоянной мощностью. При этом в лечебном помещении можно создать любую концентрацию соли путём регулирования времени работы галогенератора. Прибор работает бесшумно, не требует обслуживания после каждого сеанса и дополнительных расходных материалов.
Основные приборы и системы, задействованные в галокамере:
- галогенератор – устройство для образования и подачи ионизированного аэрозоля;
- музыкальная установка для создания приятного музыкального фона (проигрыватель компакт-дисков);
- цветодинамическая установка;
- приточная вентиляция;
- вытяжная вентиляция;
- измеритель влажности.
Алгоритм работы галокамеры с ультразвуковым галогенератором при создании лечебного микроклимата следующий. Продолжительность сеанса составляет 30–40 минут. Пациенты размещаются в релаксационных креслах, надев бахилы, халаты и шапочки. Дверь в галокамере плотно закрывается. Сеанс начинается с включения галогенератора на 15 минут. Выключается штатное освещение, работает цветодинамическая установка. Звучит приятная, успокаивающая музыка. Всё это создаёт атмосферу отдыха и расслабления. За 5 минут до окончания сеанса включается вытяжная вентиляция на 40% мощности (чтобы при открытой двери галокамеры аэрозоль остался). После окончания сеанса выключаются проигрыватель, цветодинамическая установка и включается штатное освещение. Пациенты покидают галокамеру. Дверь галокамеры закрывают и на полную мощность включают вытяжную и приточную вентиляцию. Во время сеанса в галокамере контролируется температура и влажность. Приведённые временны́е интервалы относятся к помещению объёмом 50–60 м3.

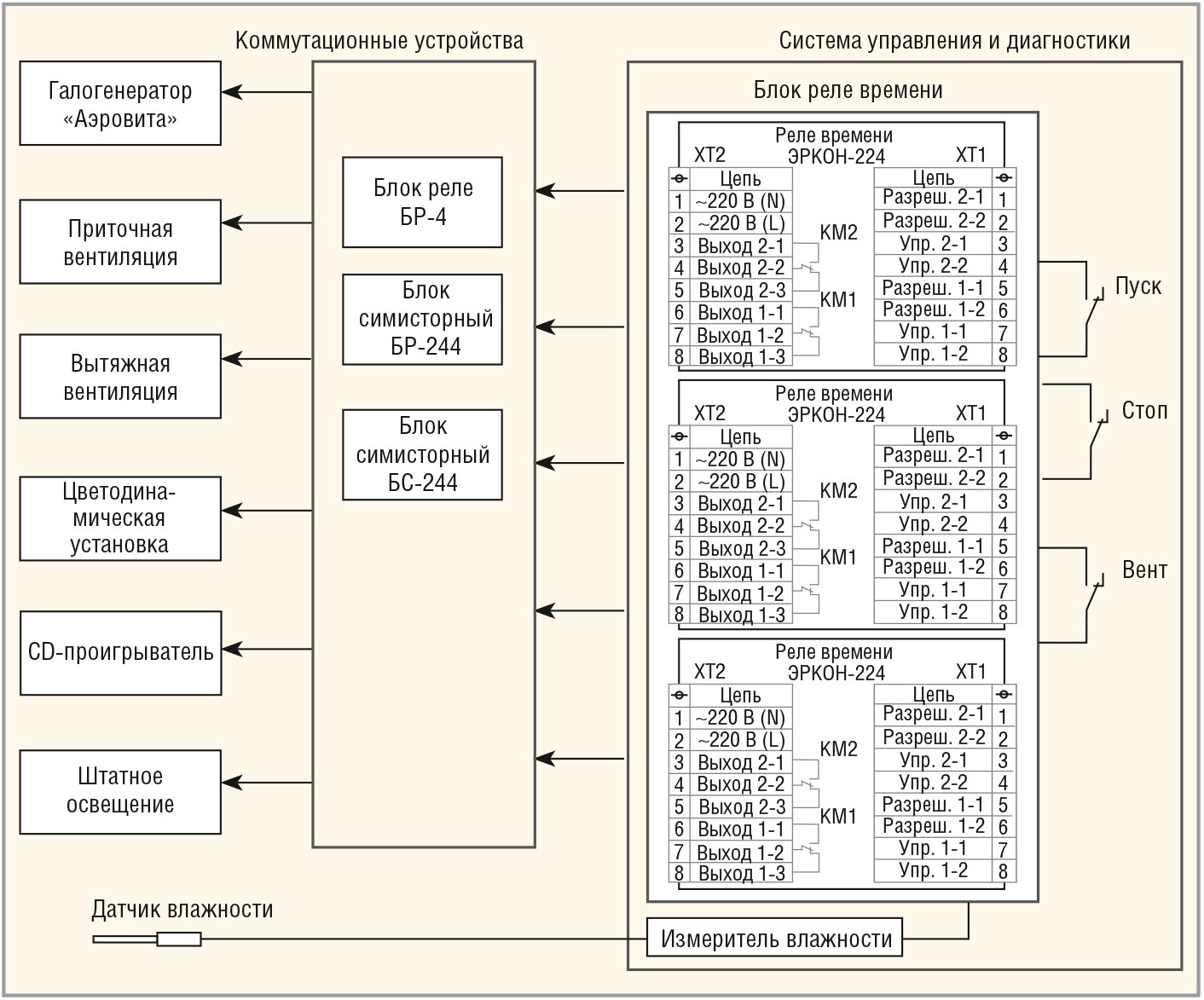

Фактически, имеется набор устройств, которые включаются и выключаются в определённой последовательности в заданном интервале времени. На базе элементов АСУ ТП (локальных средств автоматизации) можно реализовать простую, относительно недорогую систему управления и диагностики галокамеры. Функциональная схема такой системы галокамеры с ультразвуковым галогенератором представлена на рисунке 5.
Система управления реализует описанный выше алгоритм работы галокамеры. Рабочий цикл начинается с нажатия кнопки «ПУСК». Для останова процедуры и отключения от сетевого напряжения исполнительных устройств необходимо нажать кнопку «СТОП». Для отдельного включения/выключения приточно-вытяжной вентиляции необходимо нажать кнопку «ВЕНТ».
Временны́е интервалы для исполнительных устройств создаёт реле времени ЭРКОН-224-220-1-1 научно-производственной фирмы «КонтрАвт». Основные функции данного реле:
- формирование временны́х интервалов и замыкание/размыкание выходных реле;
- светодиодная индикация состояния выходных реле;
- индикация отсчёта временны́х интервалов в режимах прямого или обратного счёта;
- задание параметров работы реле с помощью кнопок на лицевой панели (с контролем по цифровому дисплею);
- сохранение параметров реле при отключении напряжения питания.
Реле состоит из блока питания, программно-временно́го контроллера, устройства управления, устройства индикации и исполнительного устройства (выходные устройства). Контроллер предназначен для формирования выдержек времени и подачи команд на исполнительные устройства в соответствии с отрабатываемыми временны́ми диаграммами и уставками. Устройство управления служит для изменения режимов работы реле, а также значений параметров реле.
Устройство индикации предназначено для отображения отсчитанного времени или времени до изменения состояния исполнительного устройства того канала, для работы с которым в настоящий момент настроены органы индикации и управления. Кроме того, оно отображает состояние исполнительных устройств и значений параметров выбранного канала реле: уставок, номера диапазона уставок, номера временно́й диаграммы и способа взаимодействия каналов. Выходные устройства коммутируют внешние нагрузки, подключённые к реле.
Выпускаются четыре модификации реле времени, рассчитанные на различные напряжения питания и диапазоны временны́х уставок. В реле предусмотрено два варианта взаимодействия каналов: независимая работа и зависимая работа. При независимой работе каналов реле ЭРКОН-224 представляет два совершенно независимых реле времени в одном корпусе. В данном случае управление запуском и исполнением временны́х диаграмм в каждом канале производится при помощи внутренних сигналов управления и разрешения.

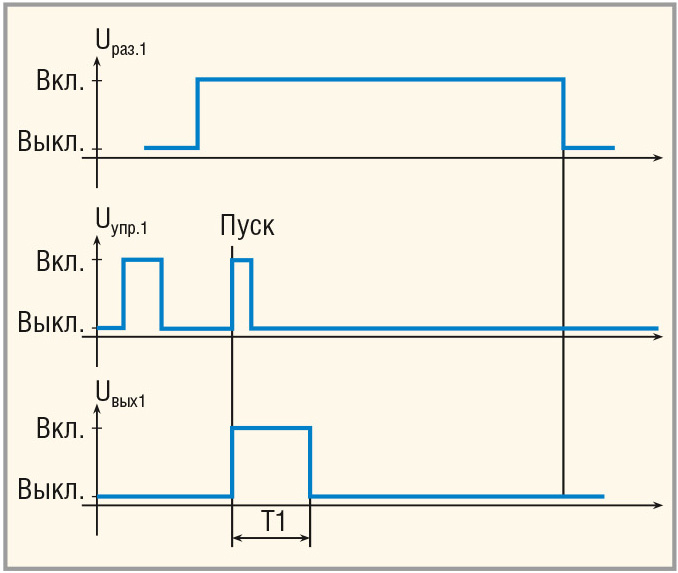

Исполнение временно́й диаграммы в первом канале обеспечивают СИГНАЛ РАЗРЕШЕНИЯ 1 и СИГНАЛ УПРАВЛЕНИЯ 1. Исполнение временно́й диаграммы во втором канале обеспечивают СИГНАЛ РАЗРЕШЕНИЯ 2 и СИГНАЛ УПРАВЛЕНИЯ 2. При независимой работе каналов каждый канал реле может функционировать в соответствии с одной из одиннадцати временны́х диаграмм № 0–10, выбираемых пользователем при конфигурировании независимо для каждого канала. Номера заданных при конфигурировании каналов временны́х диаграмм сохраняются в энергонезависимой памяти. В нашем случае задействованы все шесть каналов трёх реле времени. Диаграмма № 1 представлена для канала № 1 (управление гало-генератором) на рисунке 6.
При зависимой работе каналов СИГНАЛ УПРАВЛЕНИЯ 2 заблокирован и не влияет на работу второго канала. СИГНАЛ РАЗРЕШЕНИЯ 2 не заблокирован, при этом его отсутствие запрещает исполнение диаграммы во втором канале. Запуск временны́х диаграмм во втором канале осуществляется внутренним сигналом управления, который вырабатывается в процессе исполнения временны́х диаграмм в первом канале.

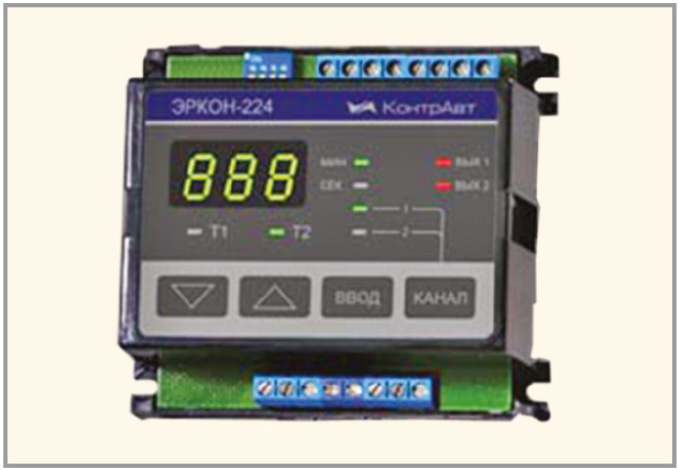

Следует отметить, что питание реле необходимо производить от сети, не связанной с питанием мощных электроустановок. Подключение к источнику питания нескольких реле производится отдельными проводами. Питание одного реле от другого не допускается. Для реле модификаций ЭРКОН-224-220-1-Х при наличии значительных импульсных помех в питающей сети для повышения помехозащищённости рекомендуется использовать разделительный трансформатор с заземлённой экранной обмоткой либо сетевой фильтр. Фотография лицевой панели реле времени ЭРКОН-224 представлена на рисунке 7.

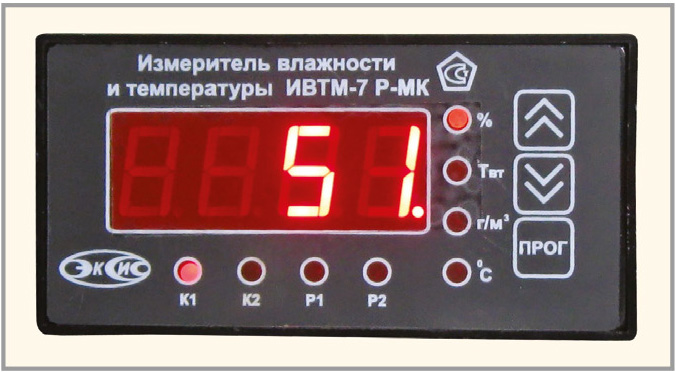

Контроль влажности в галокамере осуществляется термогигрометром ИВТМ-7-Щ-2Р, который можно заменить на ИВТМ-7 Р-МК-М. Измеритель состоит из блока измерения и первичного датчика и предназначен для непрерывной (круглосуточной) работы, регулирования и регистрации относительной влажности и температуры воздуха и других неагрессивных газов. Детальное описание прибора – на интернет-странице изготовителя [1]. Фотография лицевой панели измерителя влажности ИВТМ-7 Р-МК-М представлена на рисунке 8.
Измеритель ИВТМ-7-Щ-2Р в зависимости от рабочего диапазона измеряемой температуры внешней среды, а также конструктивного исполнения может комплектоваться различными первичными преобразователями (измерительными зондами) ИПВТ-03М-ХХ, которые устанавливаются в галокамере. Перед проведением процедуры в измерителе влажности задаётся (программируется) необходимый рабочий диапазон.
Элементы коммутационного блока (четырёхканальный блок реле БР-4 и одноканальные симисторные блоки БС-240) подключают исполнительные элементы к сетевому напряжению. Подробные описания БР-4 и БС-240, а также реле времени ЭРКОН-224 приведены на интернет-странице изготовителя [2].
