Современные 32-разрядные ARM-микроконтроллеры серии STM32: последовательный интерфейс SPI

Введение

Интерфейс SPI (Serial Peripheral Interface – последовательный периферийный интерфейс) является высокоскоростным синхронным последовательным интерфейсом. Он обеспечивает обмен данными между микроконтроллером и различными периферийными устройствами, такими как АЦП, ЦАП, цифровые потенциометры, карты памяти, другие микросхемы и микроконтроллеры.

Описание интерфейса SPI

Микроконтроллер STM32 [1] содержит два интерфейса SPI, которые обеспечивают передачу данных на частотах до 18 МГц. Один интерфейс SPI расположен на низкоскоростной шине APB1, работающей на тактовой частоте до 36 МГц, а другой – на высокоскоростной шине периферийных устройств APB2, которая работает на тактовой частоте до 72 МГц. Для увеличения эффективности передачи данных в микроконтроллере выделено два канала DMA.

По интерфейсу SPI можно связать ведущий микроконтроллер с одним или несколькими ведомыми устройствами. Схема подключения устройств по интерфейсу SPI показана на рисунке 1.

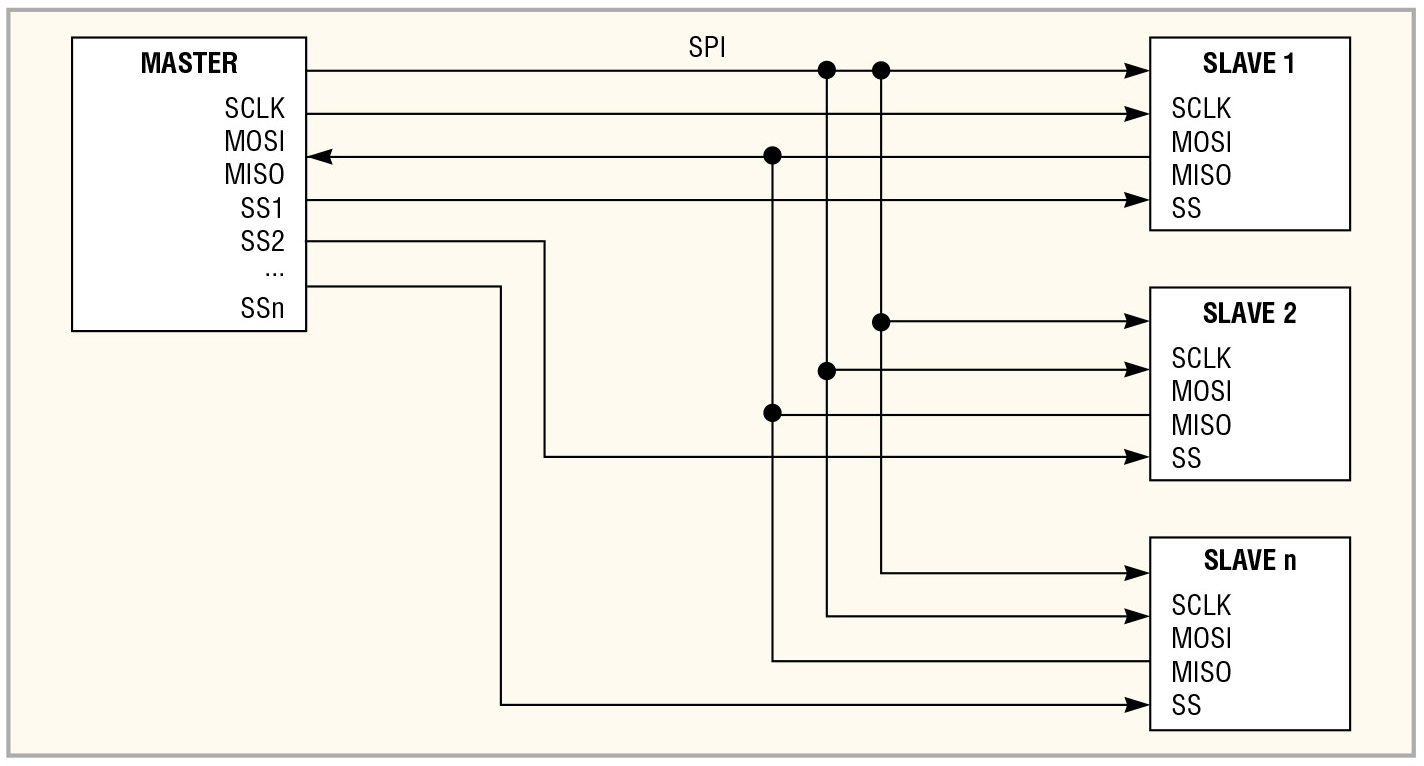

Рис. 1. Схема подключения устройств по интерфейсу SPI

Одно из устройств должно быть определено ведущим (мастер), а остальные – ведомыми (подчинённые). Связь между устройствами осуществляется с помощью следующих линий связи:

MOSI – выход данных для ведущего или вход данных для ведомого устройства;
MISO – вход данных для ведущего или выход данных для ведомого устройства;
SCK – сигнал общей синхронизации интерфейса.

Кроме того, ведущее устройство формирует один или несколько сигналов SS (slave select) для выбора ведомых устройств. При этом количество формируемых сигналов соответствует количеству ведомых устройств.

На рисунке 2 приведена функциональная схема интерфейса SPI для двух подключённых друг к другу устройств, одно из которых определено как ведущее, а второе – как ведомое.

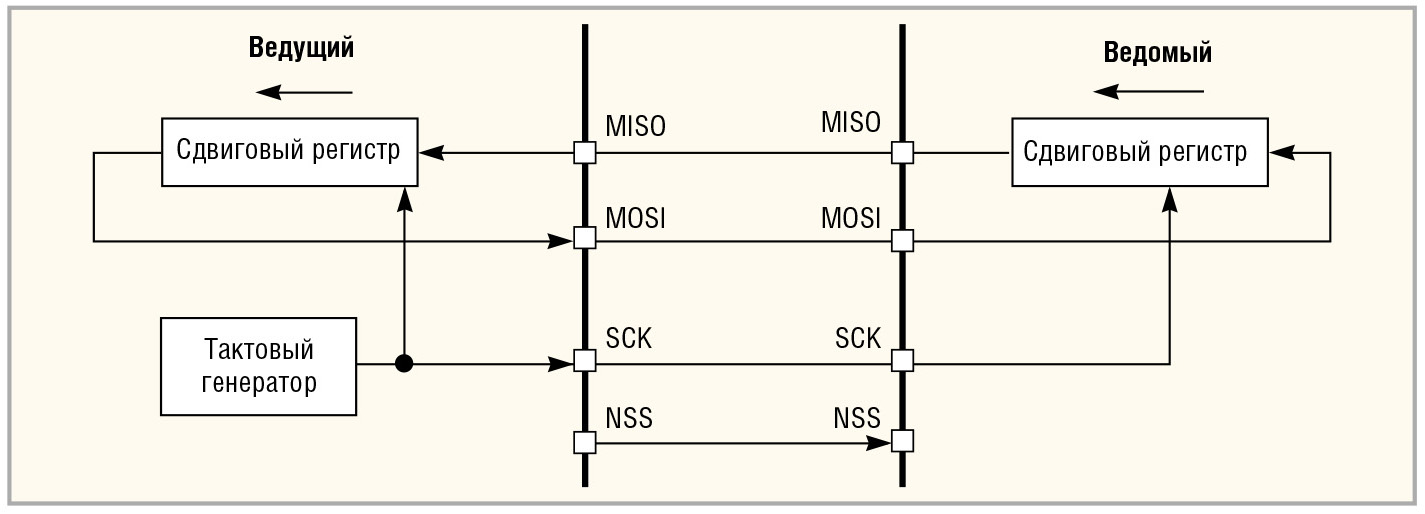

Рис. 2. Функциональная схема интерфейса SPI

Как видно из этой функциональной схемы, передача данных осуществляется посредством линий MOSI и MISO. Сдвиговые регистры ведущего и ведомого устройства объединяются линиями связи в единый сдвиговый регистр. Процессом передачи данных управляет ведущее устройство (мастер), формируя одновременно тактовые импульсы через линию SCK. Одновременно с передачей данных от ведущего к ведомому устройству, происходит приём данных ведущим устройством от ведомого по кольцу. Таким образом, за один полный цикл сдвига всех разрядов регистра происходит обмен данными между двумя устройствами.

Существует четыре режима передачи данных по SPI, которые определяются полярностью и фазой тактового сигнала. Отличие режимов заключается в том, что активным уровнем сигнала синхронизации может быть единичный или нулевой потенциал, а запись данных может производиться по фронту или спаду импульса данного синхросигнала. Эти режимы интерфейса обозначаются цифрами 0, 1, 2 и 3. На рисунке 3 – диаграмма всех перечисленных режимов работы интерфейса SPI.

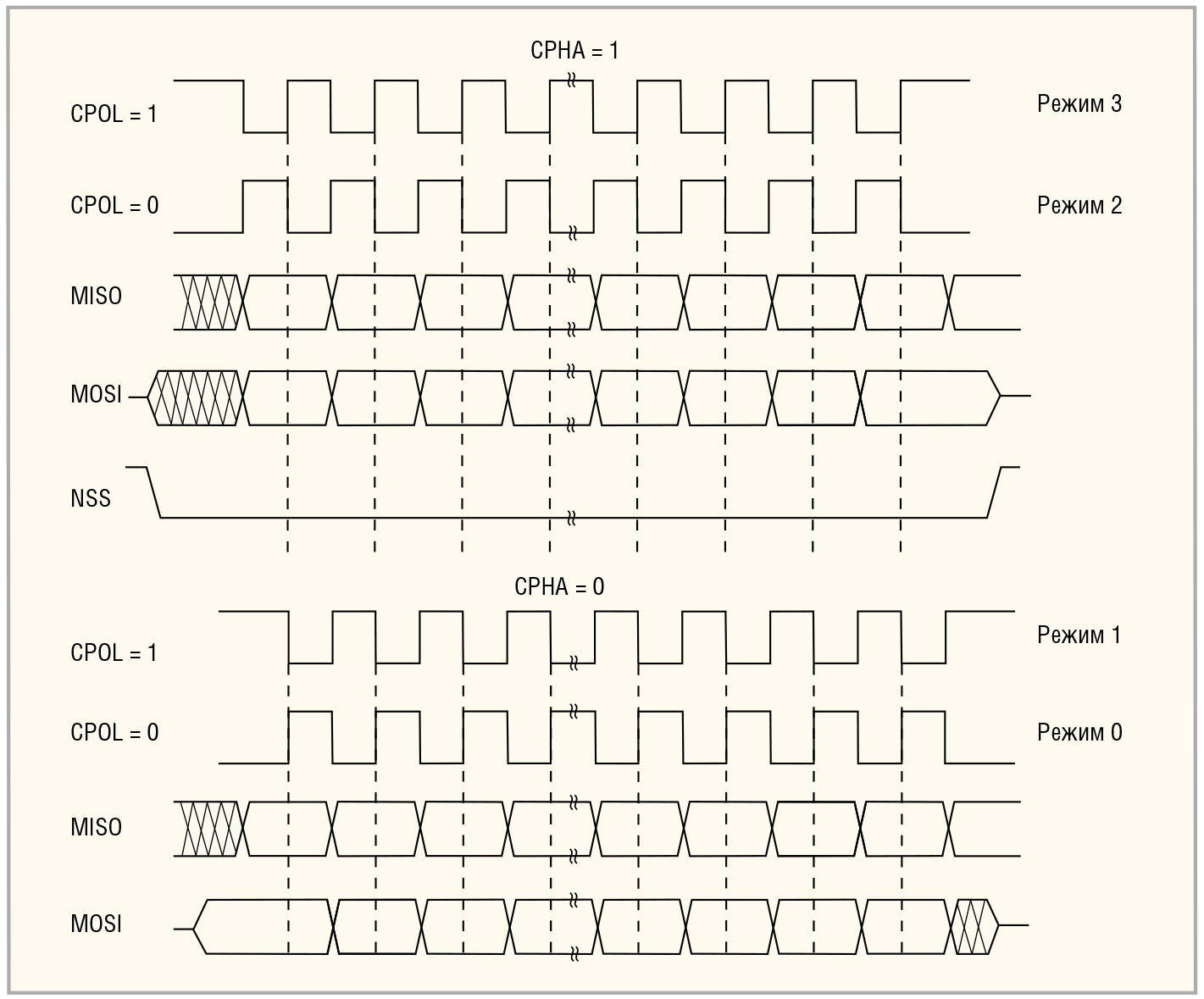

Рис. 3. Диаграмма режимов работы интерфейса SPI

Микроконтроллер STM32 позволяет для каждого интерфейса SPI задать полярность и фазу тактового сигнала, определяя тем самым режим его работы. Кроме того, для микроконтроллера можно установить формат передачи данных 8-разрядными или 16-разрядными словами и определить порядок передачи данных – старшим или младшим битом вперёд. Это позволяет микроконтроллеру с помощью обоих интерфейсов SPI обмениваться информацией с любыми другими SPI-устройствами.

Архитектура SPI

Рассмотрим внутреннюю архитектуру SPI микроконтроллера STM32, которая представлена на рисунке 4.

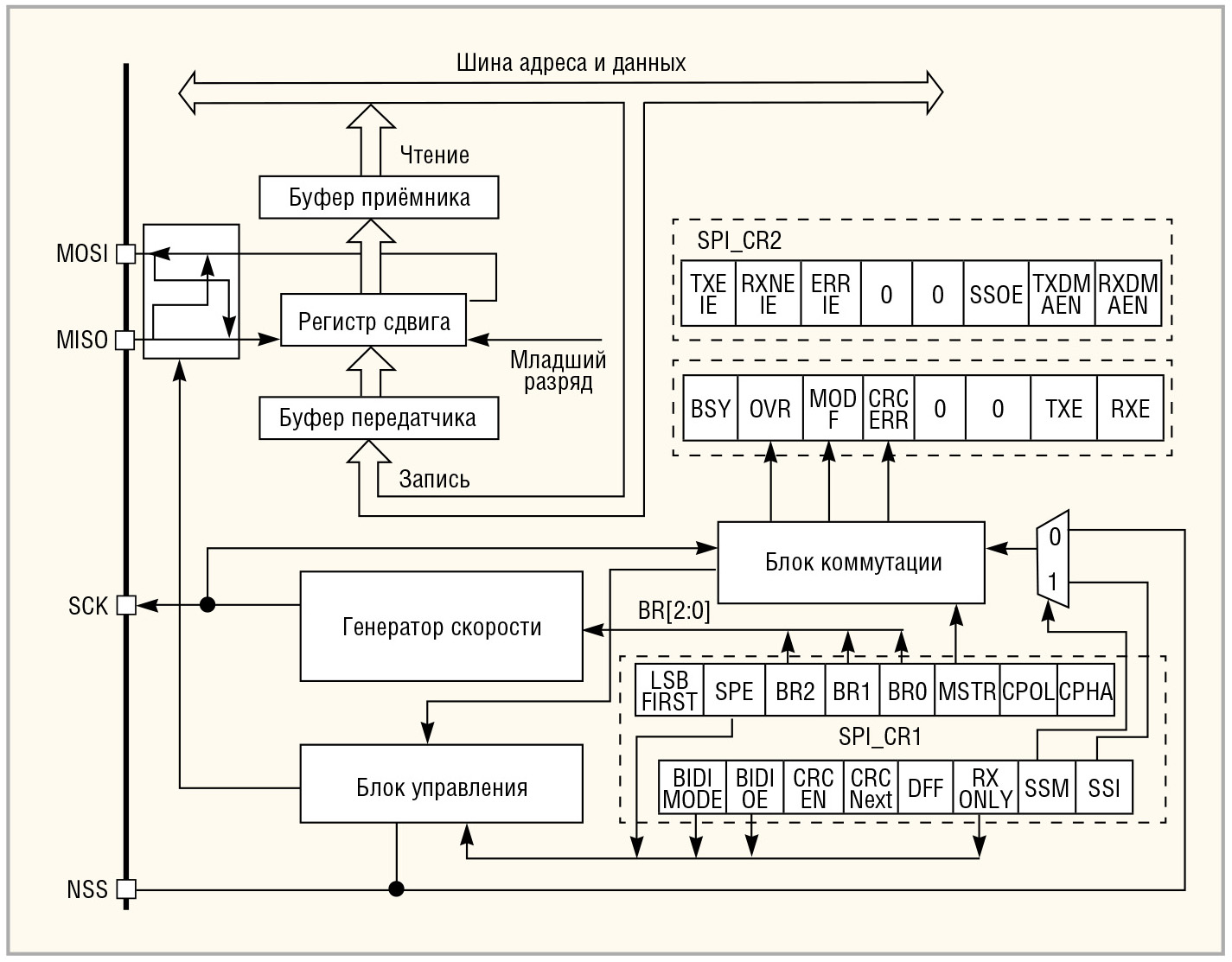

Рис. 4. Архитектура SPI микроконтроллера STM32

Регистр сдвига представляет собой основной регистр, через который передаются и принимаются данные. Если интерфейс SPI работает в режиме ведущего устройства, то вход этого сдвигового регистра соединён с выводом MISO, а выход – с выводом MOSI. В режиме ведомого устройства происходит обратное переключение, которое регулирует блок управления.

Для передачи данных их необходимо записать в регистр передатчика. Принятые данные читаются из регистра приёмника. Для программы существует один регистр с именем SPI_DR. При чтении этого регистра происходит обращение к регистру приёмника, а при записи – к регистру передатчика.

Скорость обмена по SPI определяет блок генератора скорости, который задаёт частоту следования тактовых импульсов. Для этого предназначены разряды BR0, BR1 и BR2 регистра SPI_CR1. Три разряда предполагают наличие восьми значений скорости. Таким образом, скорость обмена данными по интерфейсу SPI для микроконтроллера STM32 с тактовой частотой 24 МГц может изменяться от 24 МГц/2=12 Mбод до 24 МГц/8=3 Mбод.

Вывод NSS (Negativ Slave Select) предназначен для выбора ведомого устройства. Этот сигнал можно установить программно или аппаратно. Функциональная схема формирования сигнала NSS отображена на рисунке 5.

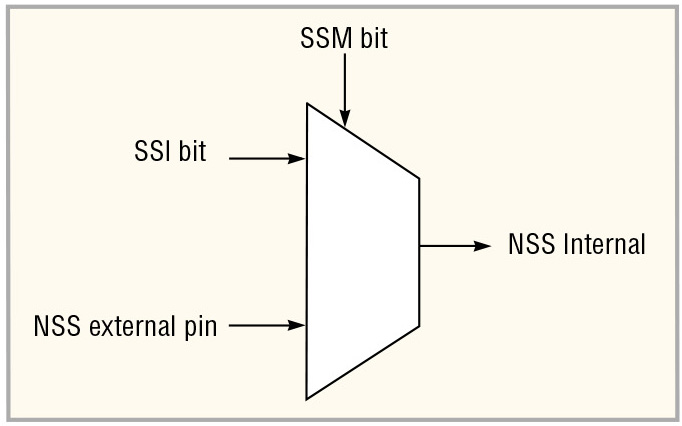

Рис. 5. Функциональная схема формирования сигнала NSS

На этой схеме показано формирование сигнала управления NSS Internal из внешнего сигнала NSS external pin или программного сигнала SSI bit. Выбор источника сигнала NSS производится с помощью программного разряда SSM. Разряды SSM и SSI принадлежат регистру управления SPI_CR1.

Использование сигнала NSS для работы в режиме ведущего устройства имеет специфические особенности. Чтобы интерфейс SPI оставался в режиме мастера, необходимо удерживать сигнал NSS Internal в состоянии логической единицы. Если сигнал NSS Internal станет равным нулю, интерфейс сразу перейдёт в режим ведомого устройства. Данная особенность применяется для организации мультимастерных систем, в которых арбитр может управлять сигналом NSS через внешний вывод. Изменение уровня сигнала на этом выводе с логической единицы на уровень логического нуля позволяет переключать интерфейс между режимами ведущего и ведомого устройства.

Если мультимастерный режим не требуется, следует программно блокировать этот вывод, записав логическую единицу в разряды SSI и SSM. После чего данный вывод можно использовать по другому назначению.

В режиме мастера можно сконфигурировать вывод NSS для аппаратной подачи сигнала SS ведомому устройству. Для этого используется разряд SSOE регистра SPI_CR2.

Для организации высокоскоростного обмена данными каждый SPI-интерфейс содержит два канала DMA. Один канал DMA предназначен для передачи данных, а второй – для сохранения принимаемых данных в памяти микроконтроллера. Использование DMA позволяет обмениваться данными на высокой скорости в двух направлениях под аппаратным управлением.

Кроме стандартных функций, интерфейс SPI микроконтроллера STM32 содержит два аппаратных блока вычисления циклического избыточного кода CRC. Один блок CRC используется для передаваемых данных, а второй – для принимаемых данных. Оба блока могут вычислять циклический избыточный код для 8- и 16-битных данных. Эта функция особенно необходима при подключении к SPI карт памяти типа MMC или SD. Схема подключения карты памяти к микроконтроллеру через интерфейс SPI приведена на рисунке 6.

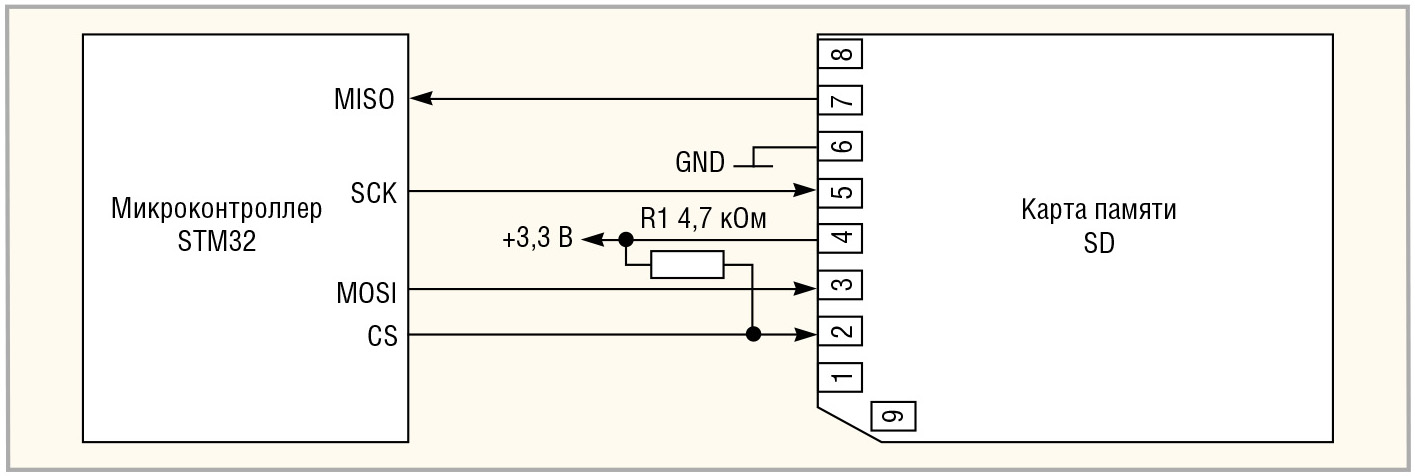

Рис. 6. Схема подключения карты памяти

На этой схеме также показано расположение контактов на карте памяти и их назначение.

Описание регистров

Для работы с интерфейсом SPI в микроконтроллере STM32 имеются специальные регистры. Формат этих регистров с названием входящих в них разрядов представлен в таблице.

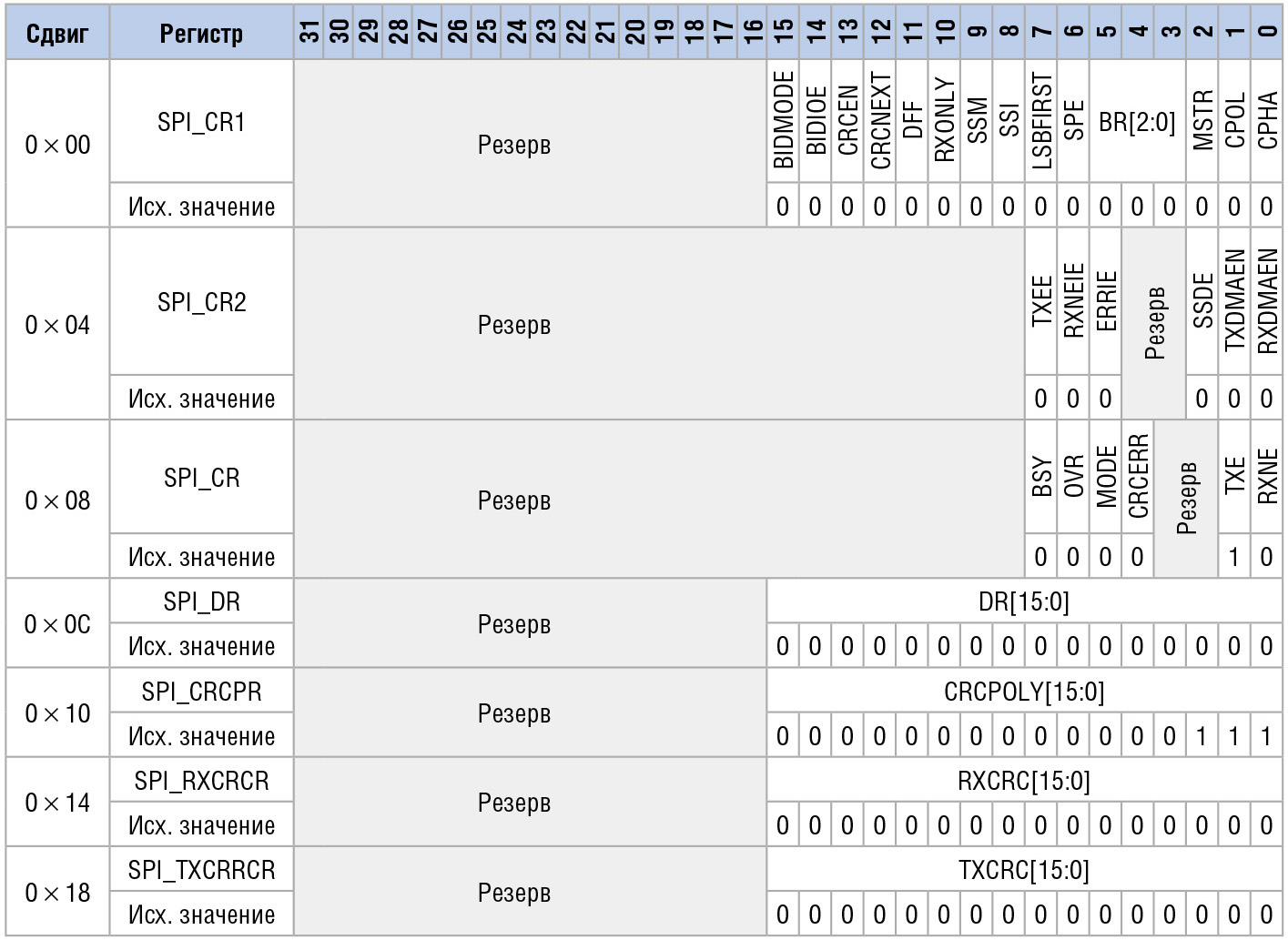

Формат регистров интерфейса SPI

Рассмотрим регистры, необходимые для работы SPI. К ним относятся:

SPI_CR1 – первый управляющий регистр;
SPI_CR2 – второй управляющий регистр;
SPI_SR – регистр статуса;
SPI_DR – регистр данных;
SPI_CRCPR – регистр, содержащий полином для вычисления CRC;
SPI_RXCRCR – регистр, содержащий CRC принятых данных;
SPI_TXCRCR – регистр, содержащий CRC передаваемых данных.

Некоторые из этих регистров используются для работы в режиме I²S.

Регистр SPI_CR1 является первым управляющим регистром интерфейса SPI. Он имеет следующие управляющие разряды:

0 CPHA задаёт фазу тактового сигнала;
1 CPOL устанавливает полярность тактового сигнала;
2 MSTR назначает режим работы интерфейса (0 – ведомый, 1 – ведущий);
5…3 0BR [2:0] задают скорость обмена (000 – fPCLK/2, 001 – fPCLK/4, 010 – fPCLK/8, 011 – fPCLK/16, 100 – fPCLK/32, 101 – fPCLK/64, 110 – fPCLK/128, 111 – fPCLK/256);
6 SPE управляет интерфейсом (0 – отключает, 1 – включает);
7 LSBFIRST задаёт направление передачи (0 – младшим разрядом вперёд, 1 –старшим разрядом вперёд);
8 SSI определяет значение NSS при SSM=1;
9 SSM выбирает источник сигнала NSS (0 – с внешнего вывода, 1 – программно от разряда SSI);
10 RX ONLY совместно с битом BIDIMODE определяет направление передачи в однонаправленном режиме;
11 DFF определяет формат данных (0–8 бит, 1–16 бит);
12 CRCNEXT управляет передачей кода CRC (0 – данные, 1 – CRC);
13 CRCEN регулирует аппаратное вычисление CRC (0 – запрещено, 1 – разрешено). Для корректной операции этот бит должен записываться только при отключённом интерфейсе SPI, когда SPE = 0;
14 BIDIOE совместно с битом BIDIMODE управляет двунаправленным режимом работы интерфейса (0 – приём, 1 – передача);
15 BIDIMODE управляет двунаправленным режимом работы интерфейса (0 – двухпроводный однонаправленный режим, 1 – однопроводной двунаправленный режим).

SPI_CR2 является вторым управляющим регистром интерфейса SPI и имеет следующие разряды, которые управляют:

0 RXDMAEN – запросом DMA для приёмника (0 – запрещает, 1 – разрешает);
1 TXDMAEN – запросом DMA для передатчика (0 – запрещает, 1 – разрешает);
2 SSOE – сигналом NSS в режиме мастера (0 – запрещает, 1 – разрешает);
4…3 – зарезервированы;
5 ERRIE – прерыванием в случае ошибки (0–запрещает 1–разрешает);
6 RXNEIE – прерыванием приёма данных (0–запрещает 1–разрешает);
7 TXEIE – управляет прерыванием передачи данных (0–запрещает 1–разрешает);
15…8 – зарезервированы.

Регистр статуса SPI_SR включает в себя следующие разряды:

0 RXNE устанавливается, если в буфере приёмника есть принятые данные;
1 TXE – устанавливается, если буфер передатчика пуст и готов принять новые данные;
2, 3 – зарезервированы;
4 CRCERR устанавливается при ошибке CRC при приёме данных;
5 MODF устанавливается, когда в режиме мастера к сигналу NSS прикладывается низкий потенциал;
6 OVR – флаг переполнения, устанавливается при приёме новых данных, если предыдущие не были прочитаны;
7 BSY – флаг занятости, устанавливается, если интерфейс занят обменом данных или буфер данных передатчика не пустой.

Регистр данных SPI_DR состоит из 16 разрядов данных. В этот регистр данные записываются для передачи и читаются из него при приёме.

Регистры SPI_CRCPR, SPI_RXCRCR и SPI_TXCRCR используются для вычисления контрольной суммы CRC для обнаружения ошибок при приёме и передаче данных.

Более подробное описание назначения всех регистров USART и их разрядов можно найти в источнике [2].

Программирование SPI

Рассмотрим процедуры инициализации и работы с интерфейсом SPI.

Для настройки интерфейса SPI в режим ведущего устройства необходимо выполнить следующие действия:

Задать скорость обмена с помощью разрядов BR [2:0] регистра SPI_CR1.
Задать полярность и фазу тактового сигнала с помощью разрядов CPOL и CPHA регистра SPI_CR1.
Задать формат данных (8 или 16 бит) с помощью разряда DFF регистра SPI_CR1.
Задать направление передачи данных (первым или последним битом вперёд) с помощью разряда LSBFIRST регистра SPI_CR1.
Если вывод NSS будет использоваться для выбора устройства, следует установить разряд SSOE регистра SPI_CR1.
Установить разряды MSTR и SPE регистра SPI_CR1 для перевода интерфейса SPI в режим ведущего и его включения.

В листинге 1 приведена функция инициализации интерфейса SPI в соответствии с описанным выше алгоритмом.

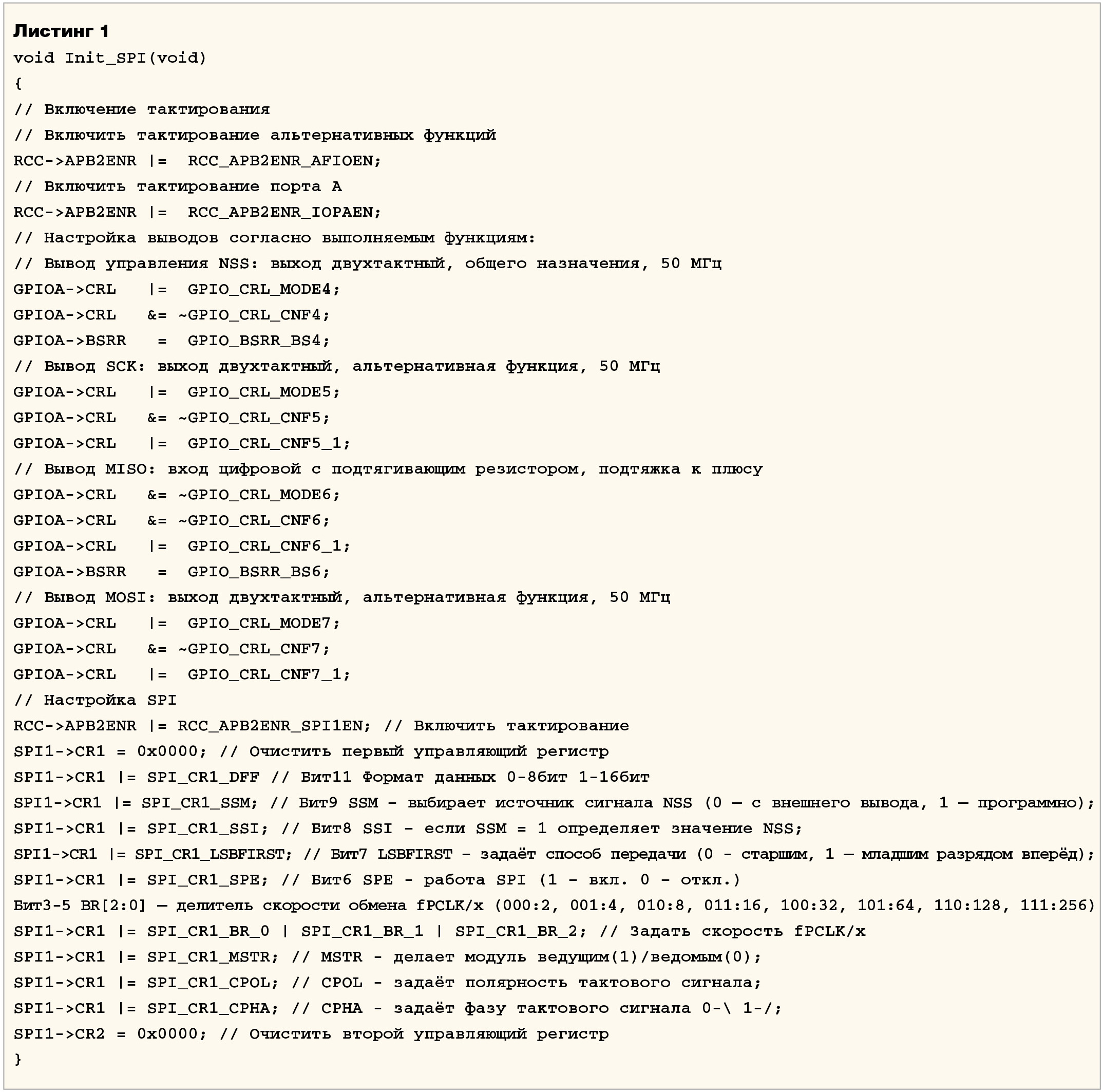

Листинг 1

После вызова и выполнения данной функции настройка интерфейса будет завершена. Для передачи данных через интерфейс SPI необходимо загрузить передаваемые данные в регистр SPI_DR. Эта процедура выполняется с помощью команды:

SPI1->DR = data_tx; // Загрузить данные в регистр для передачи через SPI.

Окончание передачи контролируется проверкой разряда TXE регистра SPI_SR:

while (!(SPI1->SR SPI_SR_TXE)); // Ожидание окончания передачи.

Одновременно с передачей происходит приём данных в регистр SPI_DR. Принятые данные считываются из регистра данных с помощью команды:

data_rx = SPI1->DR; // Считать принятые данные

Для проверки работоспособности интерфейса SPI в режиме мастера достаточно соединить выводы MISO и MOSI между собой и сравнить переданные данные с полученными. Если они совпадают, это значит, что интерфейс работает правильно.

Перед передачей и приёмом данных необходимо сформировать сигналы выбора для того устройства, с которым будет производиться обмен. Если ведомое устройство одно, то можно использовать сигнал выбора NSS. Если же ведомых устройств несколько, то придётся для каждого из них формировать индивидуальный сигнал выбора. В качестве источников таких сигналов могут выступать свободные выводы портов GPIO.

Например, если для формирования сигнала выбора используется вывод порта A4, то активация и дезактивация данного сигнала осуществляется с помощью следующих команд:

GPIOA->BSRR = GPIO_BSRR_BR4; //
Установить сигнал выбора SS
(A4) = 0.

GPIOA->BSRR = GPIO_BSRR_BS4; //
Установить сигнал выбора SS
(A4) = 1.

Между этими командами следует расположить описанные выше команды передачи и чтения через интерфейс.
