Быстрый рост российского рынка полупроводниковой светотехники вызвал значительное увеличение спроса на светодиоды. За прошедший год на рынке светодиодов появилось большое количество новинок, позволяющих выбрать приборы для решения почти любой задачи освещения. Основной проблемой при этом остаётся удовлетворение естественного желания получить изделия, сочетающие в себе высокие показатели эффективности и надёжности с приемлемой стоимостью. В данной статье сделан краткий обзор новой линейки белых светодиодов производства компании «Оптоган», которые, по глубокому убеждению автора, полностью удовлетворяют этим требованиям.
Серия светодиодов OLP-5065F6x
В мае 2013 года компания «Оптоган» объявила о выпуске новой серии «одноваттных» светодиодов OLP-5065F6x. Светодиоды этого класса наиболее популярны и востребованы российскими изготовителями светодиодной светотехники в сегментах промышленного и уличного освещения и архитектурной подсветки. На сегодняшний день производителями светодиодных систем освещения накоплен богатый опыт и в распоряжении имеется широкий выбор подобных светодиодов.

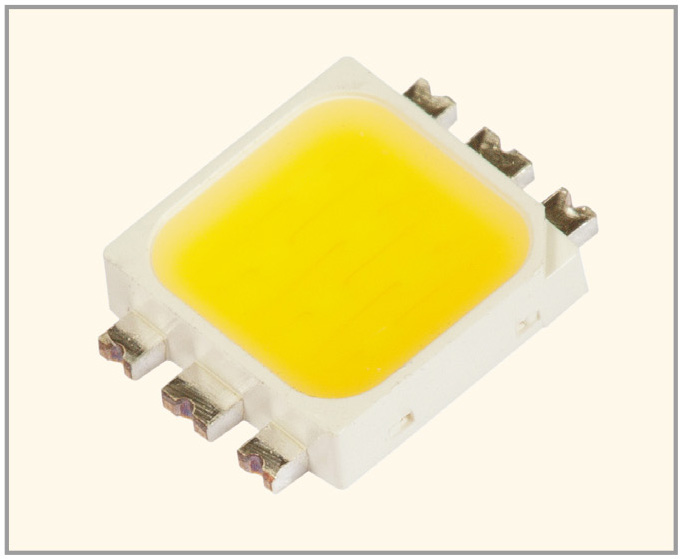

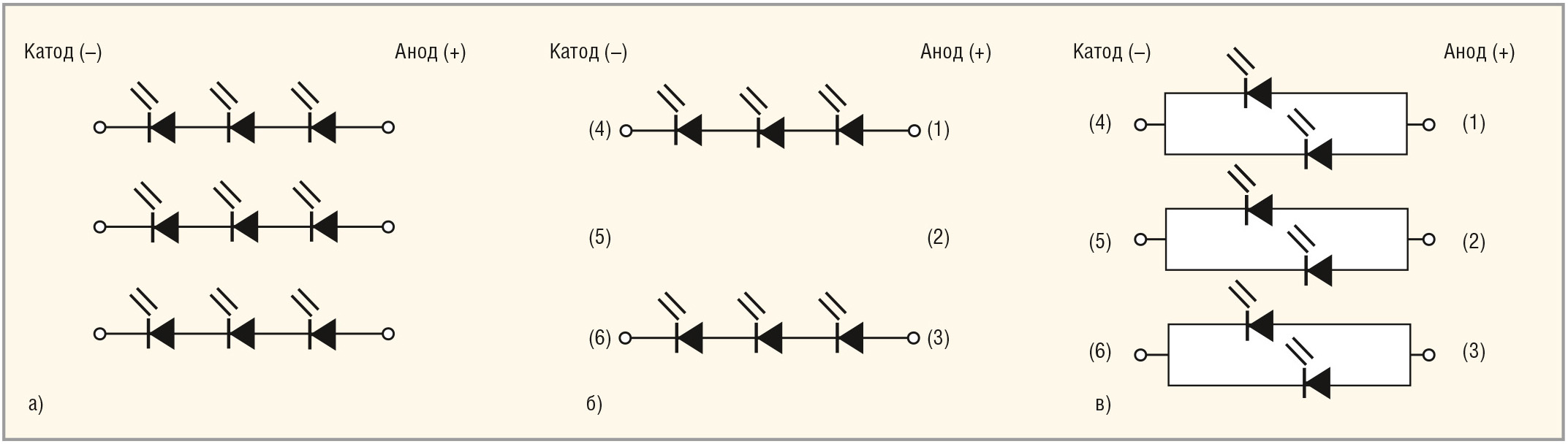

Серия светодиодов OLP-5065F6x представлена тремя приборами: OLP-5065F6A, OLP-5065F6C и OLP-5065F6L. Светодиоды выполнены по мультичиповой технологии в корпусе размерами 5,0 × 6,5 × 1,3 мм с шестью выводами и отдельным теплоотводом. Такое конструктивное решение позволяет реализовать высокий световой поток при низкой токовой нагрузке на чипы, что обеспечивает высокие показатели световой отдачи и надёжности светодиодов. Внешний вид светодиодов OLP-5065F6x представлен на рисунке 1, а принципиальные схемы – на рисунке 2.
Характеристики светодиодов OLP-5065F6x

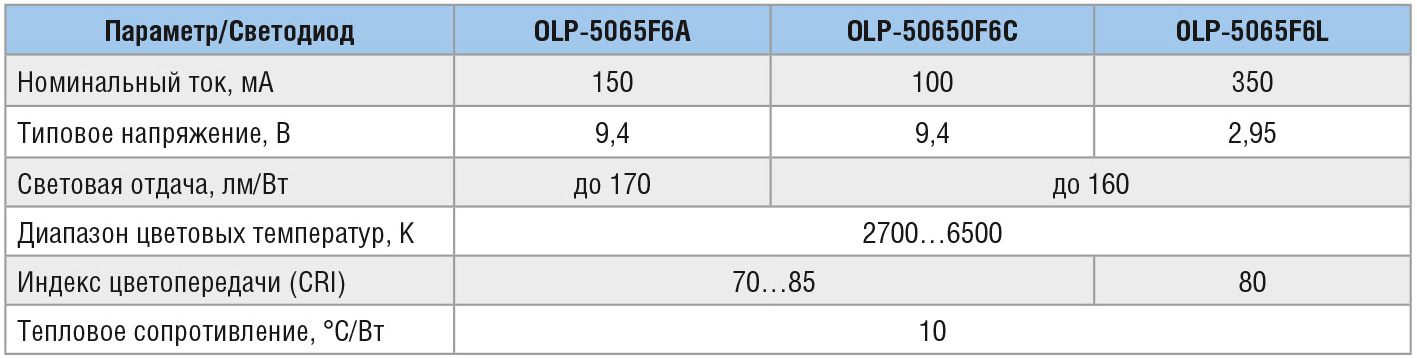

Основные характеристики светодиодов OLP-5065F6x представлены в таблице 1.
Отметим, что светодиоды этой серии имеют разное рабочее напряжение, что даёт возможность производителям выбрать оптимальное схемное решение при разработке светотехники. Кроме того, мультичиповые сборки позволяют использовать их в качестве высоковольтных светодиодов (до 39 В), что расширяет возможности конструирования конечных устройств.
*В соответствии с технической документацией на светодиоды

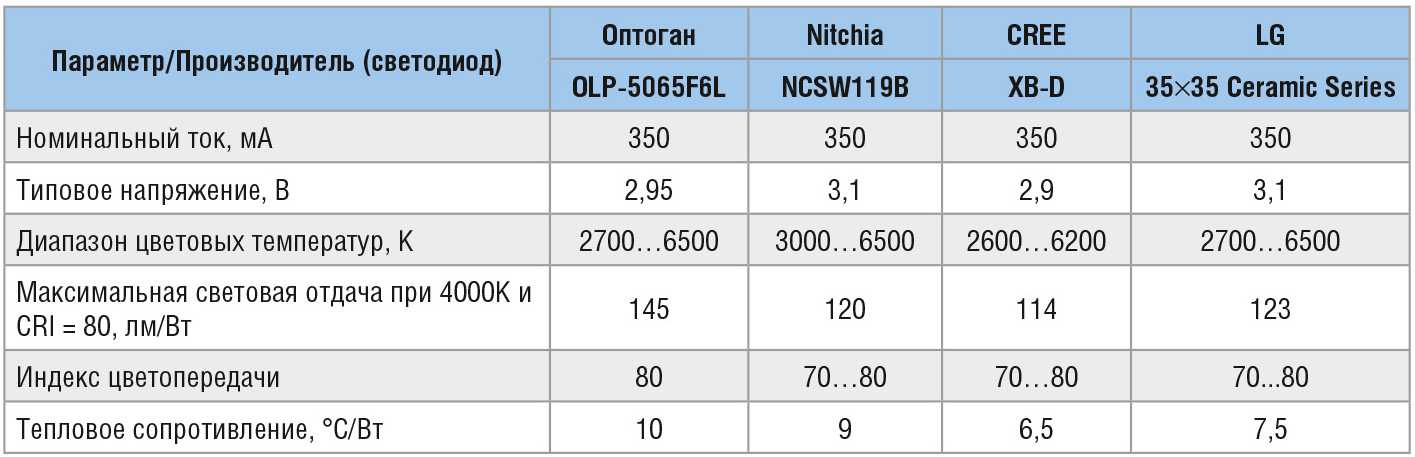

Основное преимущество светодиодов серии OLP-5065F6x заключается в их высокой эффективности при довольно низкой цене (от $0,30 за штуку). Для примера в таблице 2 приведены сравнительные характеристики OLP-5065F6L и его зарубежных аналогов в классе «одноваттников». Видно, что по своим характеристикам представленный светодиод не уступает конкурентам, а по световой отдаче заметно их превосходит. В частности, благодаря новому запатентованному люминофору светодиоды OLP-5065F6L демонстрируют сочетание индекса цветопередачи более 80 и высокой световой отдачи во всём диапазоне цветовых температур.

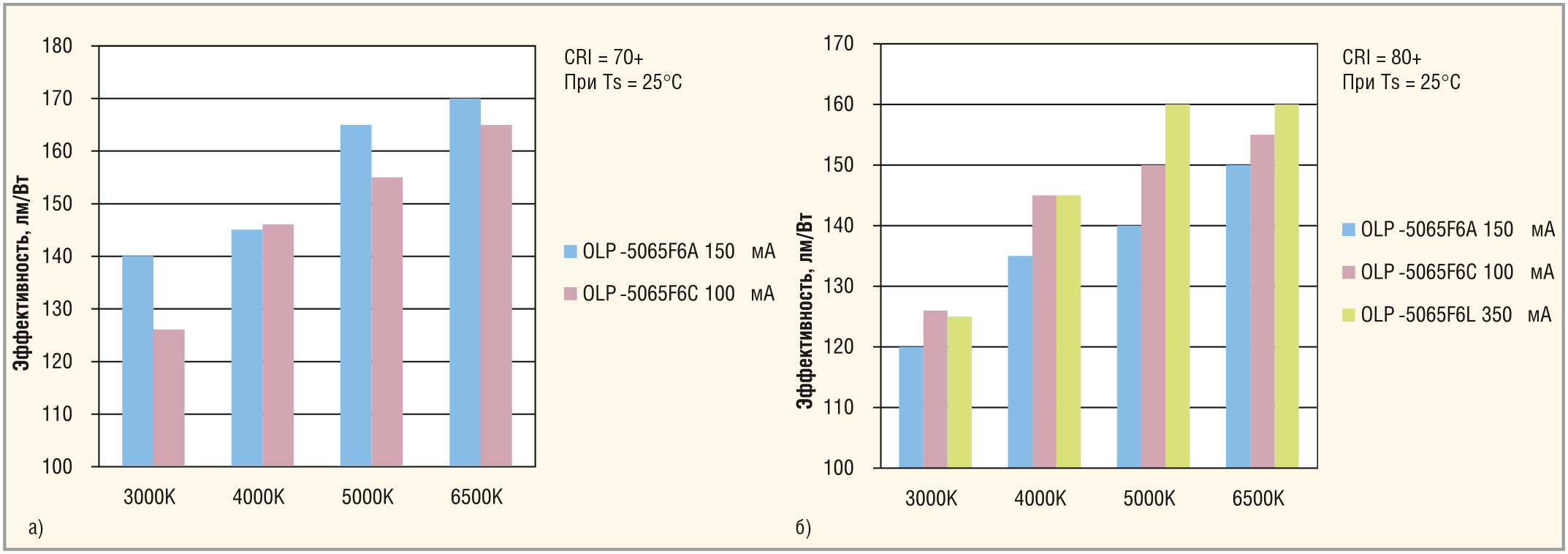

На диаграммах (см. рис. 3) показаны результаты измерения световой отдачи приборов серии OLP-5065F6x с разной цветовой температурой и индексами цветопередачи.

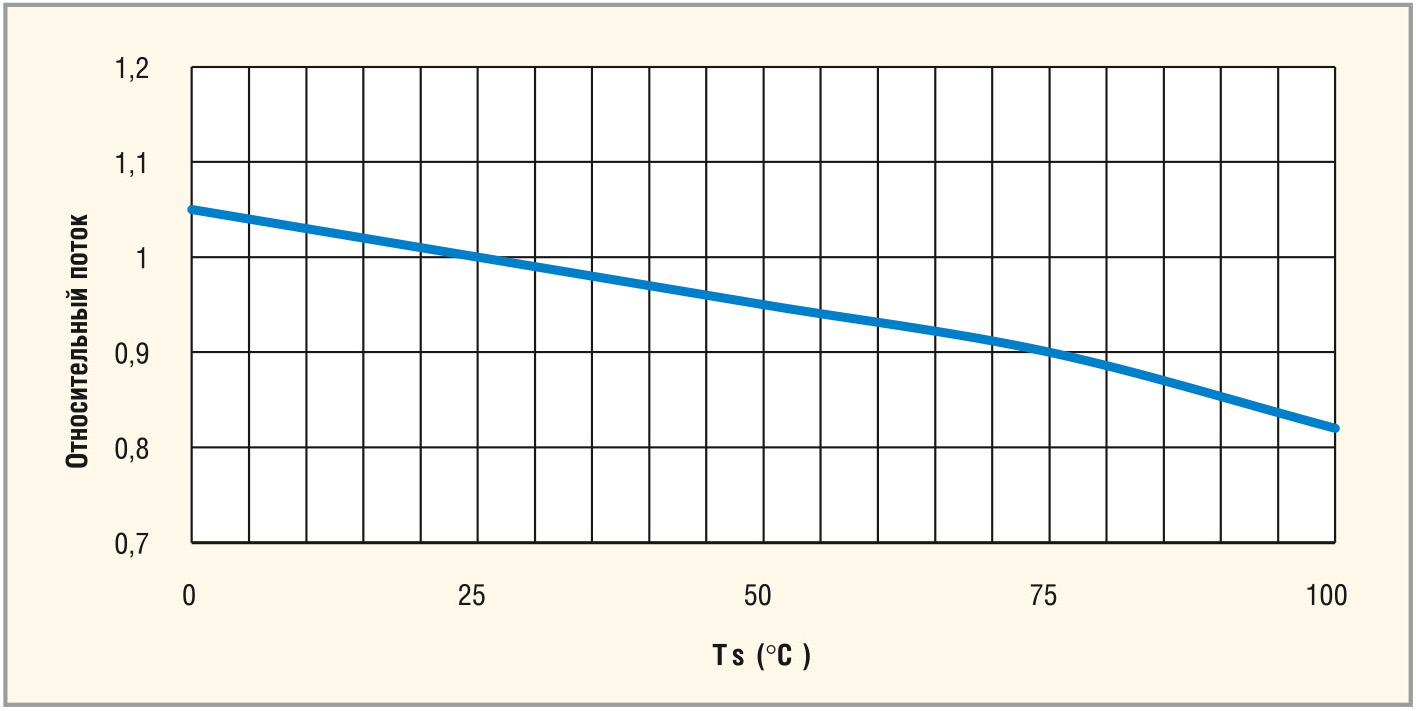

Если отвод тепла обеспечивает температуру в точке пайки светодиодов не более 75°С, то спад светового потока не превышает 10% (см. рис.4).
Высокие параметры эффективности светодиодов позволяют производителям светотехники выпускать изделия, отличающиеся высокой энергоэффективностью и быстрой окупаемостью, что, как правило, является основным критерием при выборе светодиодной осветительной системы.

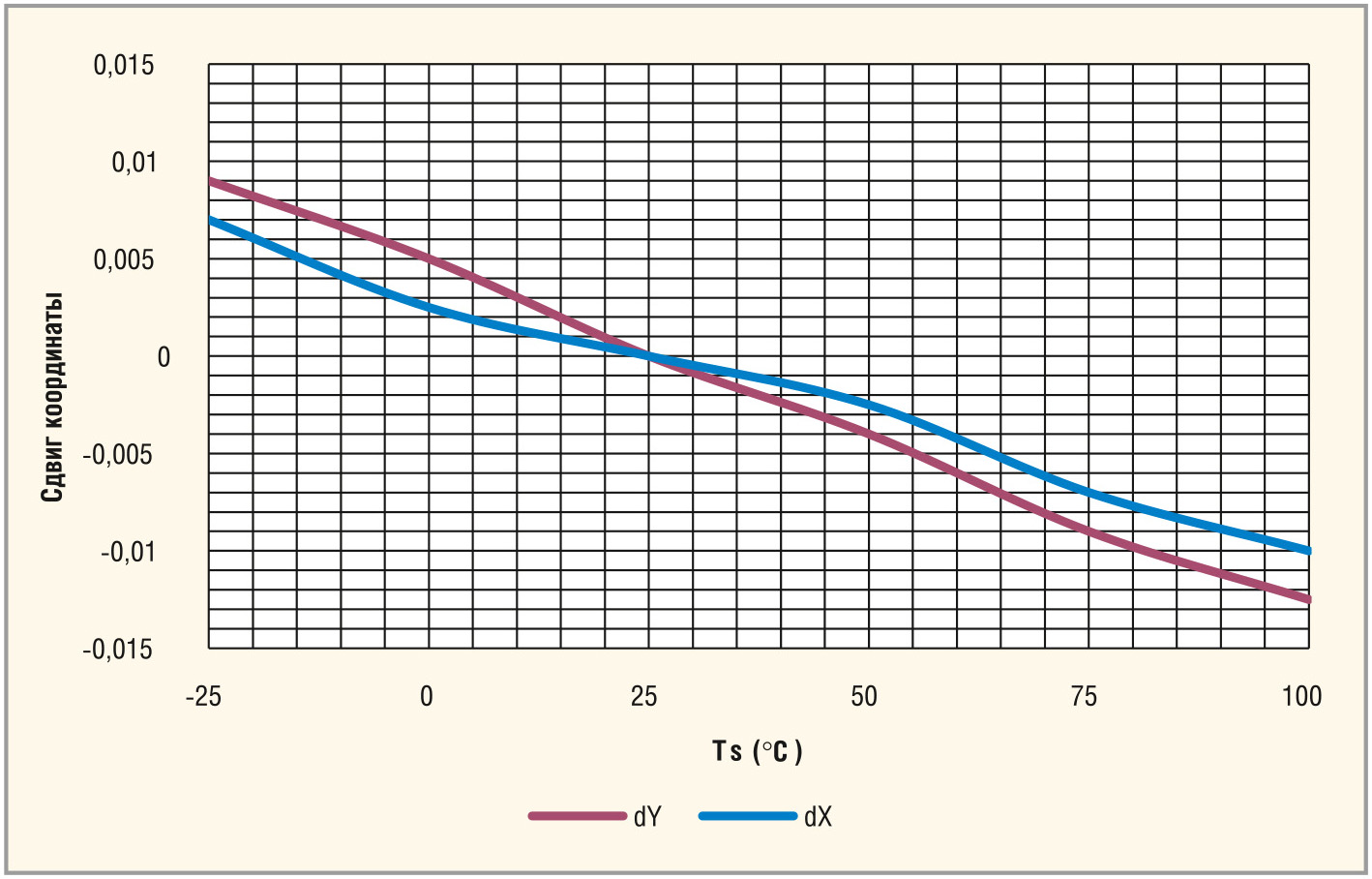

К достоинствам светодиодов серии OLP-5065F6x относится высокая однородность цвета в партии. Это достигается путём узкой биновки светодиодов. Помимо традиционных групп ANSI на 2700, 3000, 4000, 5000 и 6500К, выпускаемые светодиоды сортируются на 16 подбинов для каждой номинальной цветовой температуры. Для светодиодов этой серии характерно малое смещение цветовых координат, вызванное тепловыми эффектами в кристалле и люминофоре (см. рис. 5). Например, для приборов OLP-5065F6L оно составляет 1…3% в зависимости от цветовой температуры.
Все светодиоды производства компании «Оптоган» проходят испытания на надёжность в соответствии со стандартами JESD 22 A103, JESD 22 A 108, JESD 22 A 104, JESD 22 A 106, LM-80-08 и TM-21-11.

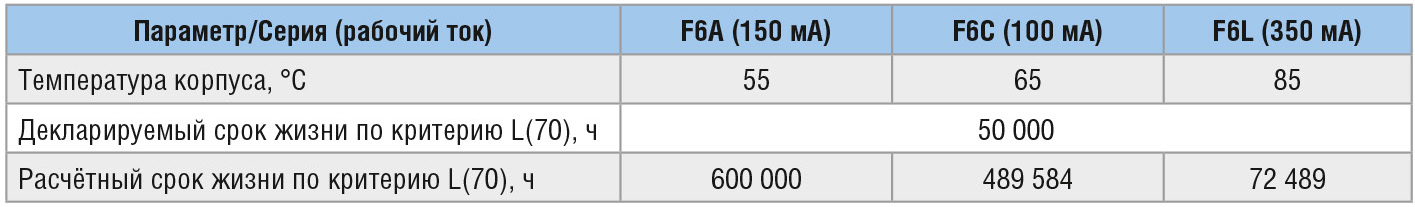

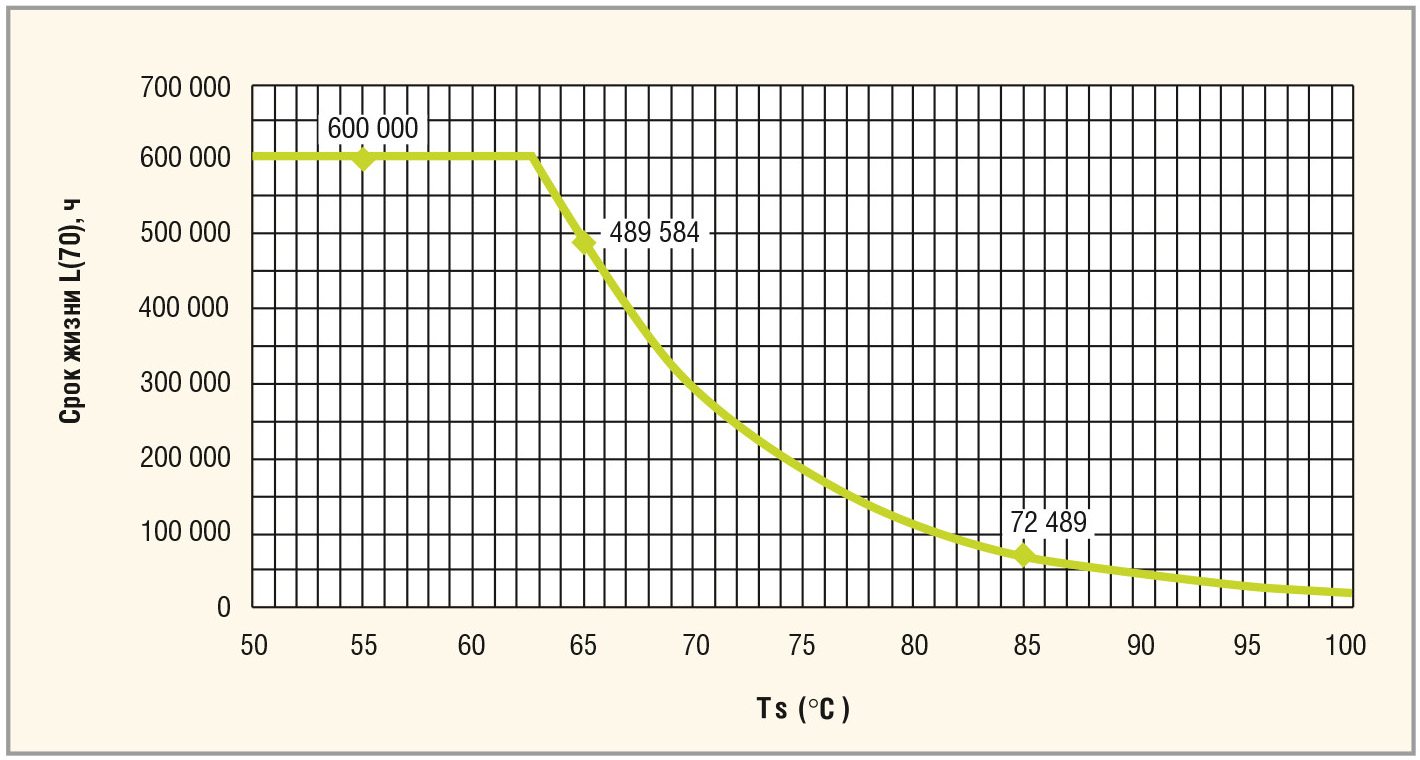

На рисунке 6 и в таблице 3 приведены результаты испытаний по критерию L(70), проведённых согласно международному стандарту IES TM-21-11 для определения номинального токового режима работы светодиодов.
Исходя из полученных данных, срок жизни приборов серии OLP-5065F6x при соблюдении теплового режима превышает 50 000 часов.
Новая линейка светодиодов серии OLP-5065F6x производства компании «Оптоган» уже находится в серийном производстве и доступна для заказа. Она прошла «боевое крещение» в реальных изделиях и показала отличные результаты, в частности, в промышленных светильниках. Использование новых светодиодов привело к повышению эффективности серийных светильников до 115 лм/Вт.
Заключение
Применение светодиодов серии OLP-5065F6x позволит изготовителям светотехники обеспечить высокую эффективность, качество и надёжность своих изделий, что, в конечном итоге, приведёт к снижению сроков окупаемости светодиодных осветительных систем.
