Сфера применения высоковольтных реле достаточно широка. В первую очередь, это различные радиочастотные устройства, оборудование с большими бросками тока и напряжения (до 70 кВ), где реле используют для коммутации ёмкостных и индуктивных нагрузок; приборы для измерения напряжения пробоя и сопротивления изоляции; промышленные коммутаторы постоянного тока (во взрывозащищённом исполнении) и др. Поэтому данная продукция востребована во многих отраслях промышленности.
В перечень продукции Gigavac входят:
- вакуумные реле для радиочастотных устройств и «горячей» коммутации;
- газонаполненные реле для коммутационного оборудования с большими бросками напряжения и разрядами ёмкостных нагрузок;
- высоковольтные герконовые реле с большим сроком службы для маломощных приложений;
- герметичные контакторы постоянного и переменного напряжения, предназначенные для коммутации больших токов.
Впервые реле и контакторы Gigavac были разработаны для радиочастотных устройств, где требуются реле как можно меньшего размера, с малыми радиочастотными потерями и превосходными диэлектрическими свойствами при высоких напряжениях, к тому же способные работать в жёстких климатических условиях. Кроме того, широкое применение реле

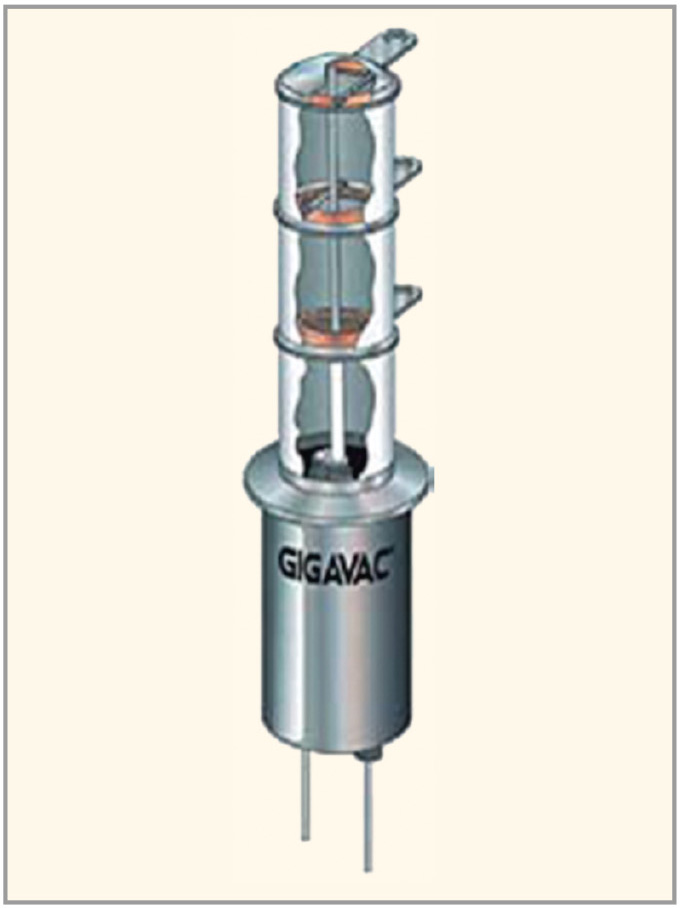

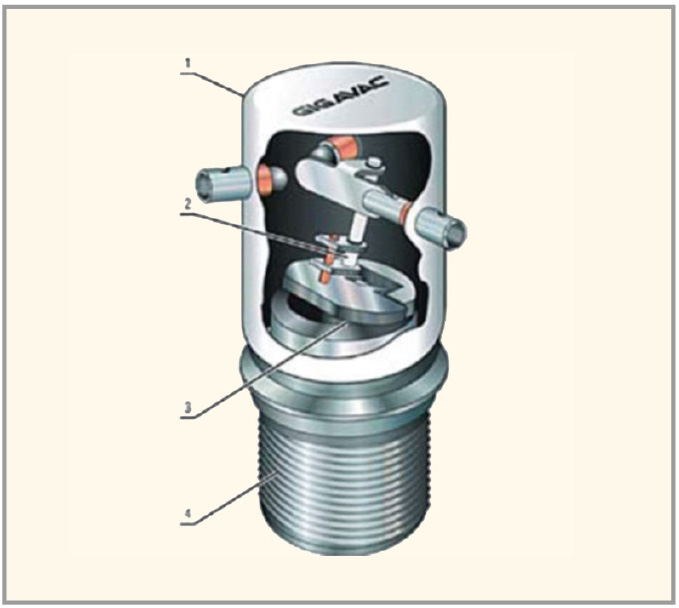

Gigavac нашли в контрольно-измерительной аппаратуре, высоковольтных источниках питания и оборудовании для проведения магниторезонансных исследований. На рисунках 1 и 2 показаны две наиболее широко применяемые конструкции высоковольтных реле.

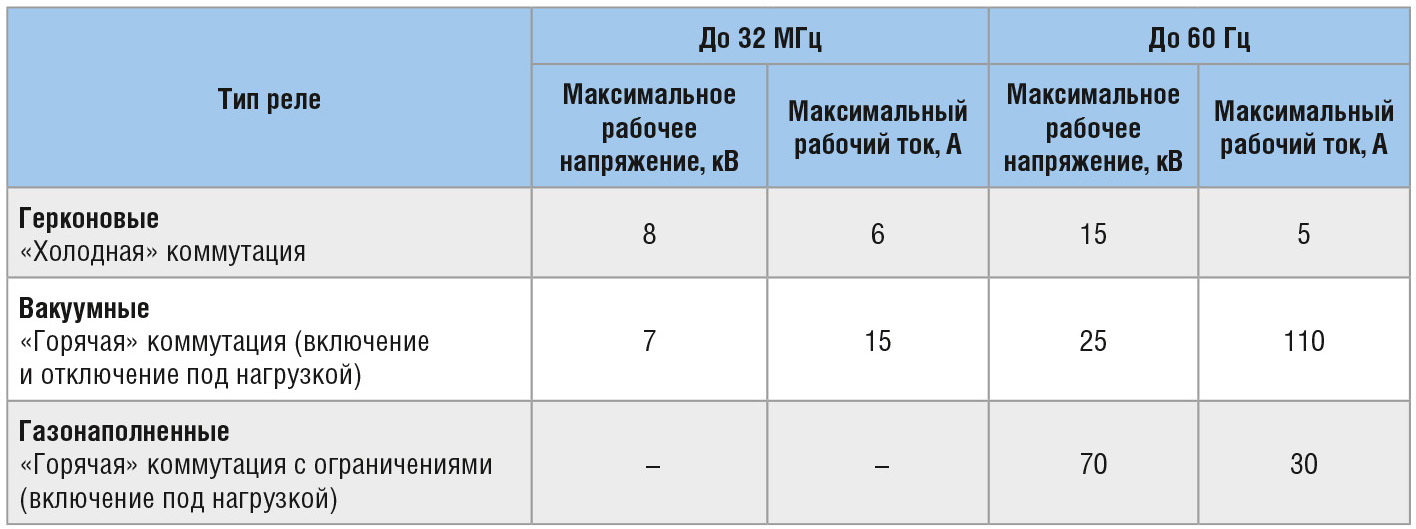

Для увеличения электрической прочности изоляции в высоковольтных реле в качестве диэлектрика используется вакуум или инертный газ. В такой среде не происходит окисления контактов, что позволяет использовать медные или родиевые контакты, способные выдерживать большие токи. Характеристики реле Gigavac приведены в таблице 1.
В линейке высоковольтных реле Gigavac следует отметить появление нового двухполюсного реле G53WF с рабочим напряжением до 20 кВ. Это реле идеально подходит для работы при длительной токовой нагрузке (до 150 А) и для мощных высокочастотных коммутаторов с низкими потерями сигнала. Сочетание массивных медных контактов и вакуумного диэлектрика обеспечивает стабильно низкое сопротивление контактов (12 мОм), что делает реле идеальным для применения и в цепях постоянного тока, и в высокочастотных схемах.
Компания Gigavac, специализирующаяся на производстве высоковольтных реле и контакторов военного и аэрокосмического применения, продолжает расширять серию контакторов GX. Изделия данной серии позволяют коммутировать токи до 600 А при напряжении до 800 В. Их силовые входы соответствуют по размерам стандартным монтажным панелям UL508, поэтому отпадает необходимость в подборе специальных силовых кабелей, шин или наконечников для подключения проводников. Герметизация реле произведена по запатентованной технологии EPIC, которая гарантирует герметичность при температуре окружающей среды до +175°C, что снижает риски возникновения пожара и оплавления контактов при перегрузке по току. Качество герметизации соответствует стандарту IP67, что допускает кратковременную (до 30 мин.) эксплуатацию под водой. Для облегчения монтажа предусмотрена возможность установки реле в любом положении (вертикальном или горизонтальном).
Применение в конструкции контакторов двойных катушек позволяет уменьшить энергопотребление и снизить генерацию радиопомех (электромагнитную интерференцию) в схеме управления. Одним из преимуществ данных контакторов является наличие встроенной системы гашения ЭДС самоиндукции, что исключает необходимость во внешней системе гашения. Изготовление монтажных элементов из нержавеющей стали является гарантией отсутствия коррозии в течение многих лет эксплуатации.
Поскольку срок службы зависит от вида нагрузки (активная, индуктивная, ёмкостная или комбинированная), компания Gigavac предлагает покупателям протестировать контактор в своих изделиях, чтобы подтвердить заявленный срок службы. Как известно, срок службы увеличивается при снижении токов переключения. Если принять срок службы при токе переключения 150 А за минимальный, то увеличение срока службы в 2 раза произойдёт при снижении тока до 75 А, а при токе 30 А срок службы увеличится в 5 раз.

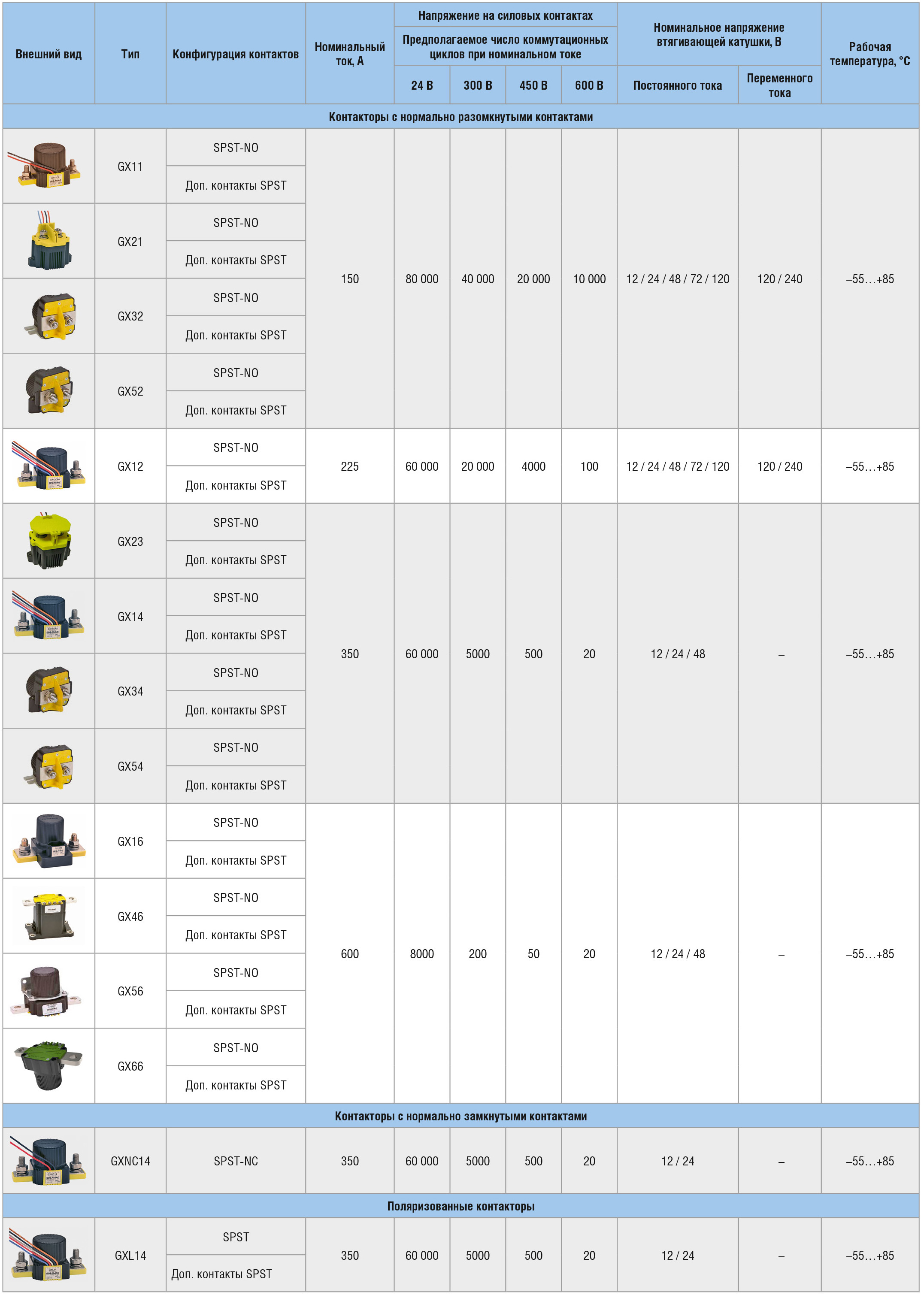

Основным критерием работоспособности контакторов в аппаратуре является надёжность. В свою очередь надёжность напрямую зависит от износостойкости контактов. В таблице 2 представлены основные электрические характеристики контакторов серии GX, в том числе количество циклов включения и отключения нагрузки, характеризующее износостойкость.

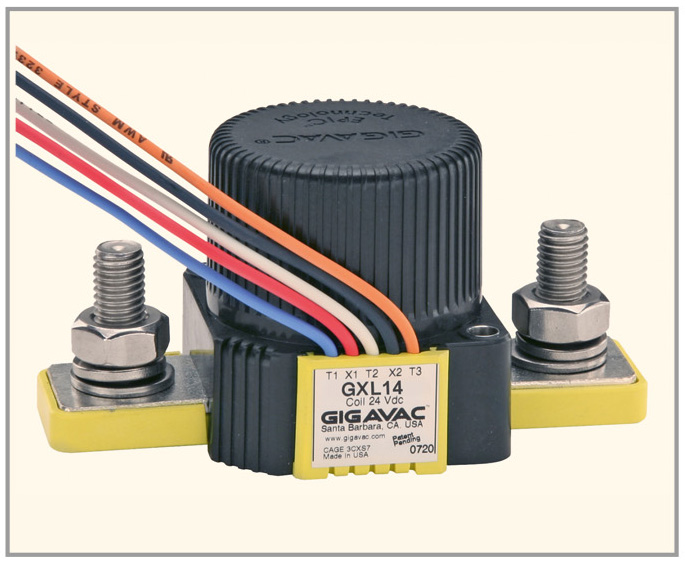

В линейке контакторов GX можно выделить серию поляризованных контакторов GXL14 (см. рис. 3), которые работают без постоянного питания катушки. Эта особенность играет большую роль при эксплуатации приборов в таких областях, как солнечная энергетика, системы резервного питания и автономное тяговое оборудование. В поляризованном реле необходим лишь кратковременный импульс для осуществления коммутации контактов. В замкнутом положении контакты удерживаются при помощи постоянного магнита, что позволяет контакторам работать без тепловыделения.
Компания Gigavac также разработала на основе технологии EPIC серию герметичных контакторов постоянного и переменного тока MX, которые полностью соответствуют стандарту MIL-R-6106, что позволяет использовать их в составе военных транспортных средств и оборудовании с большими пусковыми импульсами. Герметичность камеры гарантирует защиту катушки, контактов и электроники от воздействия окружающей среды. Благодаря высококачественному сопряжению металла и керамики, контакторы могут работать при температуре до +200°С. Серебряное покрытие контактов обеспечивает длительную бесперебойную эксплуатацию и устойчивость к залипанию контактов даже при значительных пусковых импульсах и перегрузках. Двойная катушка позволяет уменьшить энергопотребление.

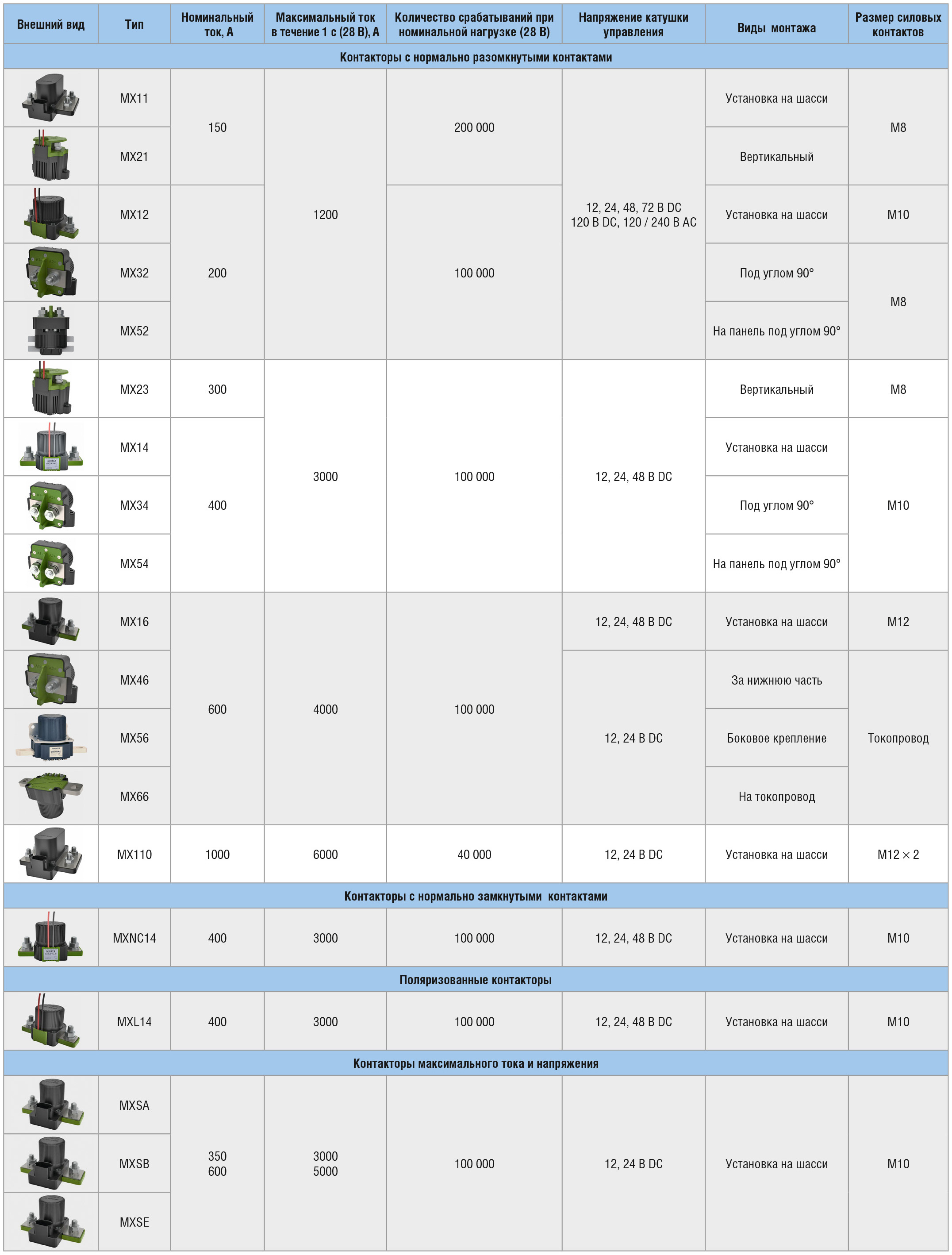

По заказу возможна поставка нормально открытых, нормально закрытых или поляризованных версий контакторов, а также моделей с интегрированными схемами измерения тока и/или напряжения в силовой цепи. В таблице 3 представлены основные электрические характеристики контакторов серии MX, в том числе количество циклов включения и отключения нагрузки, характеризующее износостойкость.

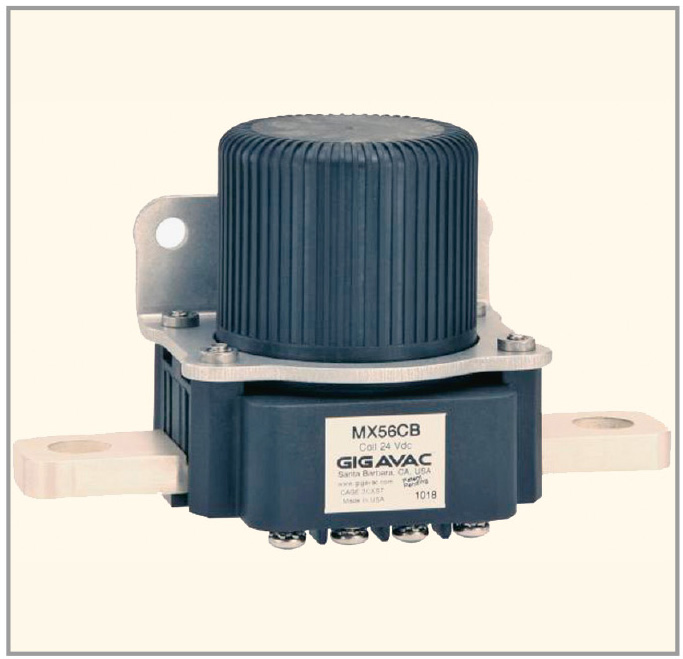

Последней разработкой в линейке MX стал контактор MX56 (см. рис. 4). Однополюсный нормально открытый (SPST-NO) контактор MX56 рассчитан на непрерывную работу и коммутацию (до 100 000 раз) тока 600 А при постоянном или переменном напряжении 24 В. Данный контактор разработан для высоконадёжных приложений, таких как военные транспортные средства, автобусы, машины «Скорой помощи», горно-шахтное оборудование, а также системы резервного питания. В лёгком и компактном контакторе MX56 используется технология, которая снижает мощность удержания катушки без электромагнитных помех, свойственных катушкам, использующих широтно-импульсную модуляцию. Контактор не теряет работоспособность под водой и при температуре от –55 до +90°C (до +200°C со специальной катушкой). Контактор не требователен к ориентации при установке. Дополнительный однополюсный нормально открытый (SPST-NO) вспомогательный контакт, управляемый сердечником катушки, информирует о положении силовых контактов.

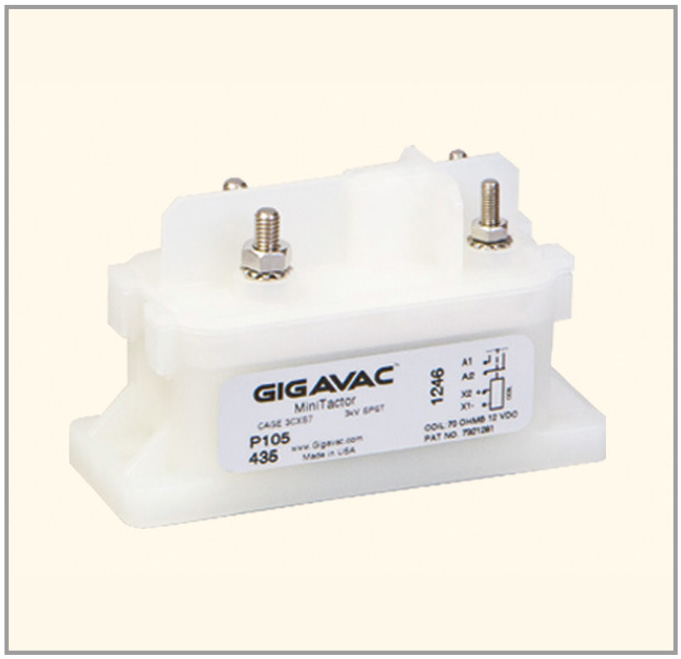

Расширяя номенклатуру силовых изделий, компания Gigavac представляет свой первый продукт в новой линейке, – небольшой и недорогой переключатель P105 MiniTactor (см. рис. 5). Герметичный и лёгкий (менее 100 г) Р105 дополняет линейку высоковольтных реле и герметичных контакторов и может быть установлен на панели в любом положении в течение нескольких секунд. Герметичная камера для контактов и катушки обеспечивает переключение в любых условиях. Безопасное замыкание и размыкание осуществляется при напряжении до 1500 В постоянного тока. Благодаря возможности коммутировать ток до 50 А, переключатель MiniTactor является идеальным выбором для систем зарядки аккумуляторных батарей и оборудования для солнечной энергетики.

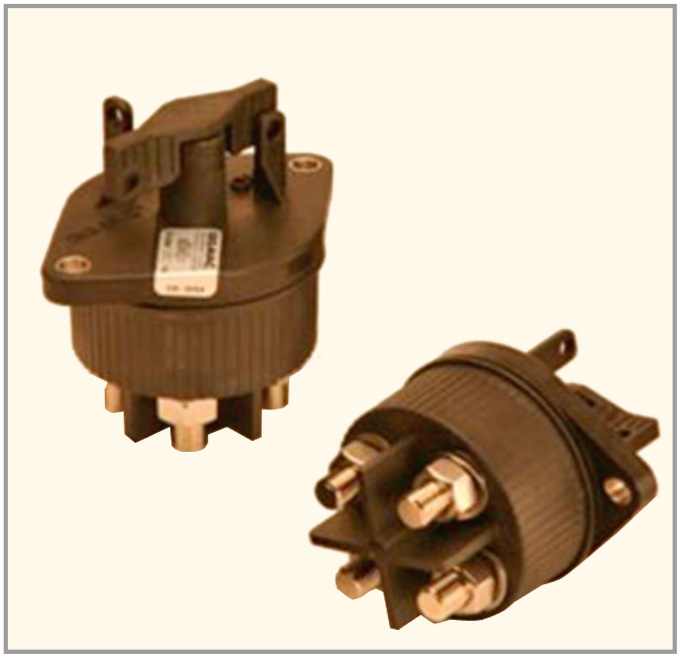

Основываясь на технологиях, применяемых в контакторах, компания Gigavac разработала двухполюсный, герметичный, поворотный переключатель для аккумуляторных батарей BD9521 (см. рис. 6). Данный переключатель идеально подходит для отключения батареи во время технического обслуживания или других операций. Использование BD9521 позволяет не отсоединять провода от батареи, что делает отключение безопасным. Для предотвращения случайного переключения, ручка переключателя может быть зафиксирована в любом положении (включён или выключен) при помощи стяжки или замка.
Переключатель BD9521 соответствует стандартам IEC529 и IP67 (защищён от пыли и погружения в воду на глубину до 1 м), что позволяет ему работать практически в любой батарейной системе, обеспечивая коммутацию токов до 500 А. При коммутации постоянного напряжения до 32 В, падение напряжения составит не более 150 мВ, что обеспечивает эффективное использование в любом изделии. Монтаж переключателя осуществляется к никелированной шпильке гайкой M12, обеспечивая лёгкое подключение кабельных наконечников.
Компания Gigavac регулярно проводит модернизацию своей линейки реле и контакторов с целью улучшения их характеристик и, кроме того, специализируется на доработке своих стандартных изделий под специфические требования клиентов.
Российский рынок высоковольтных реле и контакторов был признан стратегически важным направлением развития компании Gigavac. Более подробную информацию можно получить на интернет-странице
