Источники питания от компании TOELLNER

На российском рынке представлено множество производителей контрольно-измерительного и испытательного оборудования со всего мира (США, Германия, Италия, Тайвань, Китай и др.). В данной статье рассказывается о продукции немецкого производителя, – компании TOELLNER. Она зарекомендовала себя как ведущий поставщик оборудования для крупнейших автомобильных концернов и авиационных фирм.

Компания TOELLNER была основана в 1972 году и с тех пор успешно работает в сфере разработки и производства контрольно-измерительного и испытательного оборудования. В настоящее время производственная программа TOELLNER представлена следующими направлениями и группами электронных средств измерений:

• программируемые лабораторные источники питания (одно- и двухканальные);
• источники питания с функцией моделирования сигналов произвольной формы;
• источники электропитания высокой мощности (до 5,2 кВт);
• широкополосные усилители напряжения и тока;
• уникальные 4-квадрантные (4Q) источники питания с мощностью до 320 Вт и диапазоном частот от 0 Гц до 100 кГц (для слаботочных сигналов до 400 кГц);
• формирователи микросекундных провалов напряжения и имитации прерываний питания;
• функциональные генераторы сигналов специальной и произвольной формы.

Главные области применения данного оборудования – промышленная электроника, авиационно-космическая индустрия, производство транспортных средств, машиностроение, электротехника, научные исследования, образование и обучение, телекоммуникации и связь.

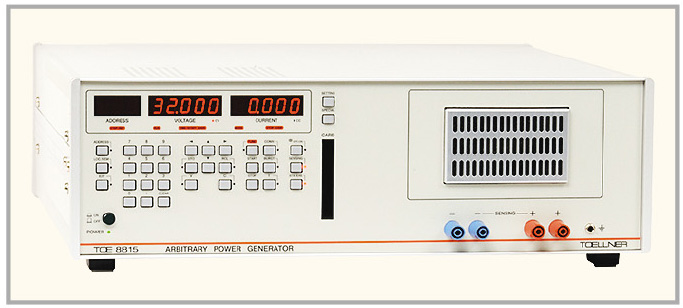

Источники питания TOELLNER позволяют имитировать сети электропитания. Серии TOE 8805 с выходной мощностью 160 Вт и TOE 8815 (см. рис.) с выходной мощностью 320 Вт представляют собой новое поколение имитаторов сети электропитания с интерфейсом GPIB.

В этих устройствах сочетается богатая функциональность с превосходными характеристиками аналогового выхода. Имитаторы сети электропитания позволяют формировать функциональную кривую по 1000 точкам. Для каждой отдельной точки можно запрограммировать любые значения тока и напряжения в пределах допустимого диапазона, а также их длительность (от 200 мкс до 100 с). Таким образом, данные имитаторы оптимально подходят для автоматических испытательных и измерительных установок, а также для систем контроля качества. Ранее эти области обслуживали специальные компьютеры и контроллеры.

Имитаторы сети электропитания TOE 8805 и TOE 8815 имеют различные варианты исполнения. Они работают в соответствии с классическим принципом стабилизатора с последовательным включением регулирующего элемента, и, таким образом, гарантируют превосходные выходные параметры, характеристики управления и свободны от шумовых выбросов. С целью минимизации потерь мощности, перед последовательным стабилизатором включен предварительный ступенчатый регулятор.

Благодаря интерфейсу GPIB эти приборы могут применяться как источники электропитания с дистанционным управлением в автоматических компьютерных системах испытательных и измерительных комплексов.

Одним из главных достоинств имитаторов сети электропитания серий TOE 8805 и 8815 является 14-разрядное разрешение при установке и измерении тока и напряжения. Значения измерений выводятся на два раздельных 5-разрядных светодиодных индикатора устройства. При управлении по шине GPIB значения измерений могут быть считаны контроллером со скоростью 12 замеров/с, что позволяет в большинстве случаев исключить применение дополнительных цифровых мультиметров.

Обе серии приборов оснащены памятью с надёжной защитой от сбоев, в которой может храниться до 100 параметров настройки прибора. Перед выключением, настройка устройства также сохраняется и может быть, при необходимости, вызвана повторно при следующем включении. Для подавления помех, параллельно выходным разъёмам можно подключить встроенный конденсатор.

К дополнительным функциональным возможностям относятся режим автоматической компенсации падения напряжения и переключение режимов ожидания / исполнения, которое позволяет немедленно понизить значение напряжения и тока до нуля в режиме ожидания и сразу же выйти на запрограммированные значения в режиме исполнения. Основные выходы и измерительные разъёмы расположены на передней панели (для лабораторного использования) и продублированы на задней панели (для встраивания в автоматические измерительные и испытательные системы).

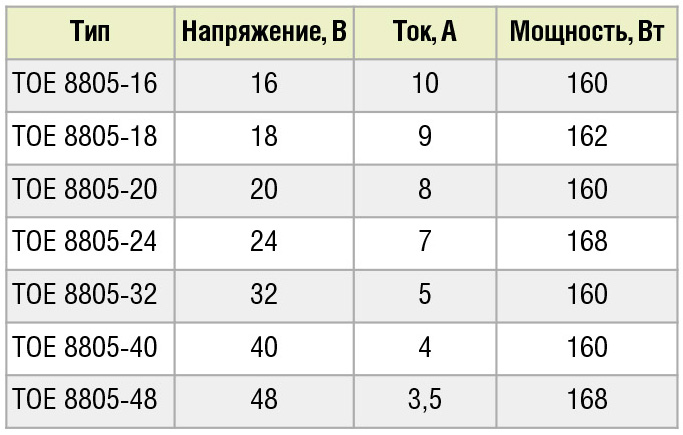

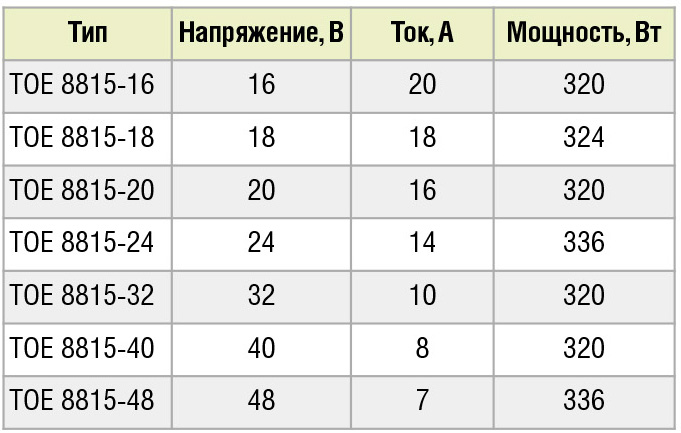

Различные имитаторы сети электропитания линейки TOE 8805 и TOE 8815 рассчитаны на разное номинальное выходное напряжение. На напряжение указывает идентификатор, добавляемый к обозначению типа и отделяемый дефисом. Максимальные значения тока приведены в таблицах 1 и 2.

Продукция компании Toellner выгодно отличается от аналогов, прежде всего, своими функциональными возможностями, которые удовлетворяют современные потребности специалистов и инженеров – разработчиков. Оборудование и системы TOELLNER востребованы в области инженерного дизайна и новых технических разработок (НИОКР), в научно-исследовательских предприятиях и университетах, во всех сферах ИТ, в промышленной автоматизации и электронике общего назначения.

Продукция TOELLNER имеет оптимальное соотношение цена/производительность и экспортируется во многие страны мира. Региональные представители обеспечивают непосредственный доступ и прямые продажи для локальных клиентов и, таким образом, гарантируют высокий уровень доступности изделий TOELLNER и сжатые сроки поставки. На территории Российской Федерации компанию представляет ЗАО «ТЕСТПРИБОР».

Вся продукция TOELLNER производится в строгом соответствии с действующими стандартами и спецификациями. Она полностью отвечает нормам VDE 0411 и правилам безопасности МЭК (IEC 348), имеет соответствующую маркировку (символ СЕ) и поставляется в соответствии с документом «Общие положения и условия продажи изделий и услуг электронной промышленности» (General Terms and Conditions of Sale for Products and Services of the Electronics industry).

Принцип работы компании TOELLNER «всегда идти в ногу со временем и быть на передовых рубежах» лежит в основе всего производства приборов. Отделка и конечная сборка оборудования компании осуществляется исключительно вручную, обеспечивая беспрецедентную точность механики и электроники. Срок гарантии на все изделия TOELLNER составляет 12 месяцев, что подразумевает строгий отбор элементной базы и входной контроль комплектующих изделий. Каждый компонент оборудования изготавливается с соблюдением высоких требований к качеству, надёжности и безопасности.
