DC/DC-преобразователи класса Industrial производства компании TESLA Electric

TESLA Electric s.r.o., подразделение всемирно известной международной компании TESLA, успешно работает в области производства компонентов для систем электропитания и специализируется на высоконадёжных мощных AC/DC и DC/DC вторичных источниках питания. Сегодня разговор пойдёт о DC/DC-преобразователях класса Industrial серий TESD и TESDU.

Модули данных серий прекрасно зарекомендовали себя в жёстких условиях эксплуатации. Они разработаны для применения в следующих областях:

телекоммуникации и связь;
радиолокация и радионавигация;
промышленная автоматика;
авиационный, морской и наземный транспорт.

Все представленные приборы соответствуют классу Industrial и имеют общие конструктивные и технические особенности:

компактные размеры и низкопрофильная конструкция;
широкий диапазон рабочих температур –60…+125°С;
высокий КПД до 89%;
до трёх выходных каналов;
гальваническая развязка вход-выход, равная 1,5 кВ;
полный комплекс защит: от перегрузки, КЗ и перенапряжения, тепловая защита.

В таблице сведены основные характеристики преобразователей серий TESD и TESDU производства TESLA Electric.

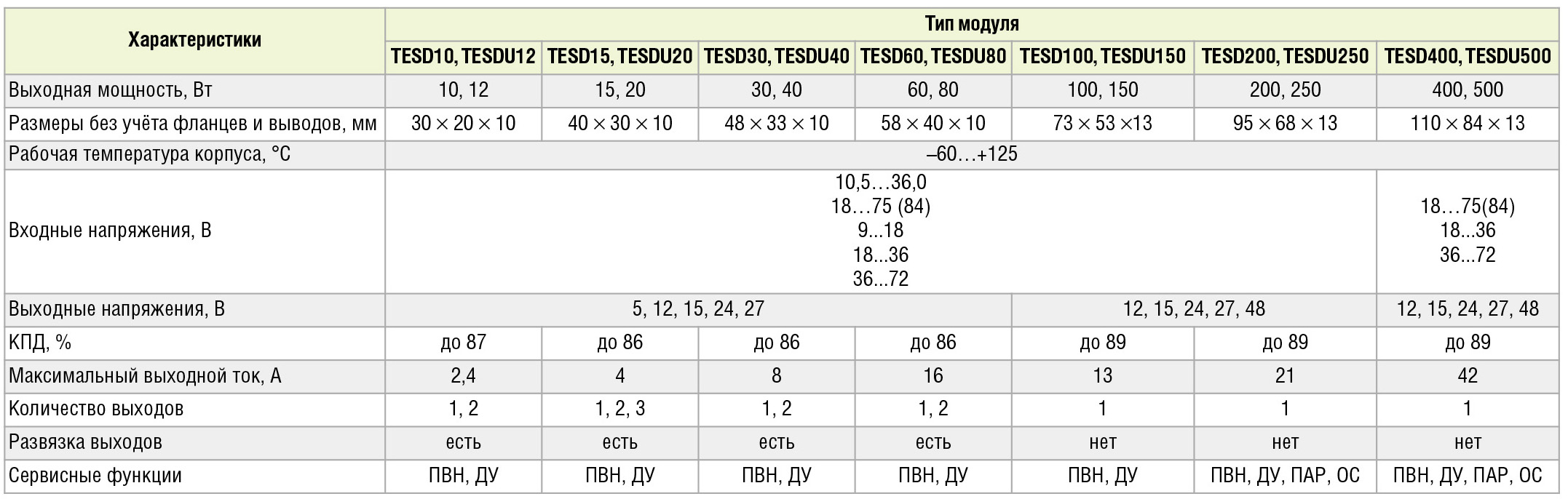

Таблица. Основные характеристики DC/DCпреобразователей серии TESD

Эти ультракомпактные изолированные DC/DC-преобразователи предназначены для промышленной аппаратуры и изделий, работающих в жёстких условиях эксплуатации.

Отсутствие в схеме преобразователя оптронов позволяет модулям надёжно функционировать в течение всего срока эксплуатации изделий в условиях воздействия ионизирующих излучений и высокой температуры. Предусмотрен полный комплекс защит от перегрузки по току, короткого замыкания и перегрева.

Серии TESD10 и TESDU12

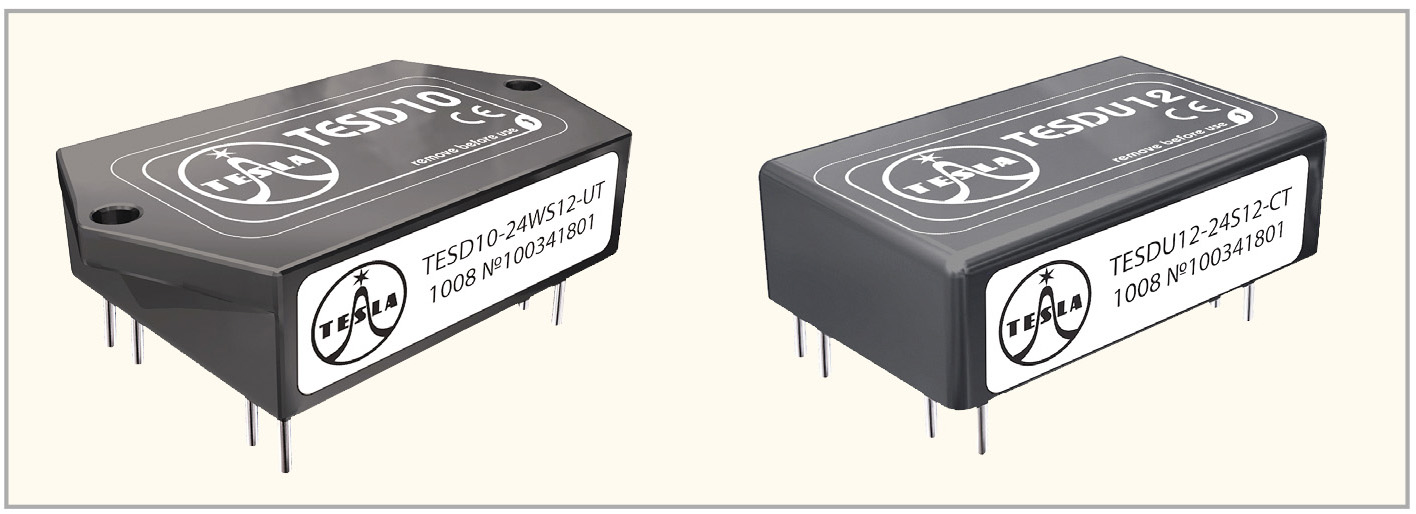

Рис. 1. Преобразователи типов TESD10 и TESDU12

DC/DC-преобразователи типов TESD10 и TESDU12 (см. рис. 1) имеют следующие конструктивные и технические особенности:

медный корпус (опция), исполнение с фланцами и без фланцев;
выходной ток до 2,4 А, мощность 10 и 12 Вт, 1 или 2 выходных канала;
входные напряжения: 10,5…36,0 В, 18…75 (84) В, 9...18 В, 18...36 В, 36...72 В;
энергетическая плотность до 2000 Вт/дм³;
низкопрофильная 10 мм конструкция;
безоптронная магнитная обратная связь;
подстройка выходного напряжения, дистанционное ВКЛ/ВЫКЛ;
максимальная ёмкость 10 000 мкФ для U_вых = 5 В.

Несмотря на малые размеры (30 × 20 × 10 мм) приборы имеют выходную мощность до 12 Вт. В зависимости от исполнения они имеют 1 или 2 гальванически развязанных выходных канала, могут включаться/выключаться по команде, а также включаться параллельно и последовательно по выходам.

Преобразователи сохраняют работоспособность при значительном понижении входного напряжения. Работающий модуль во многих случаях способен обеспечивать выходную мощность при понижении U_вх на 10–30% относительно U_норм.

Выпускаются в металлическом корпусе с крепёжными фланцами и без фланцев.

Серии TESD15 и TESDU20

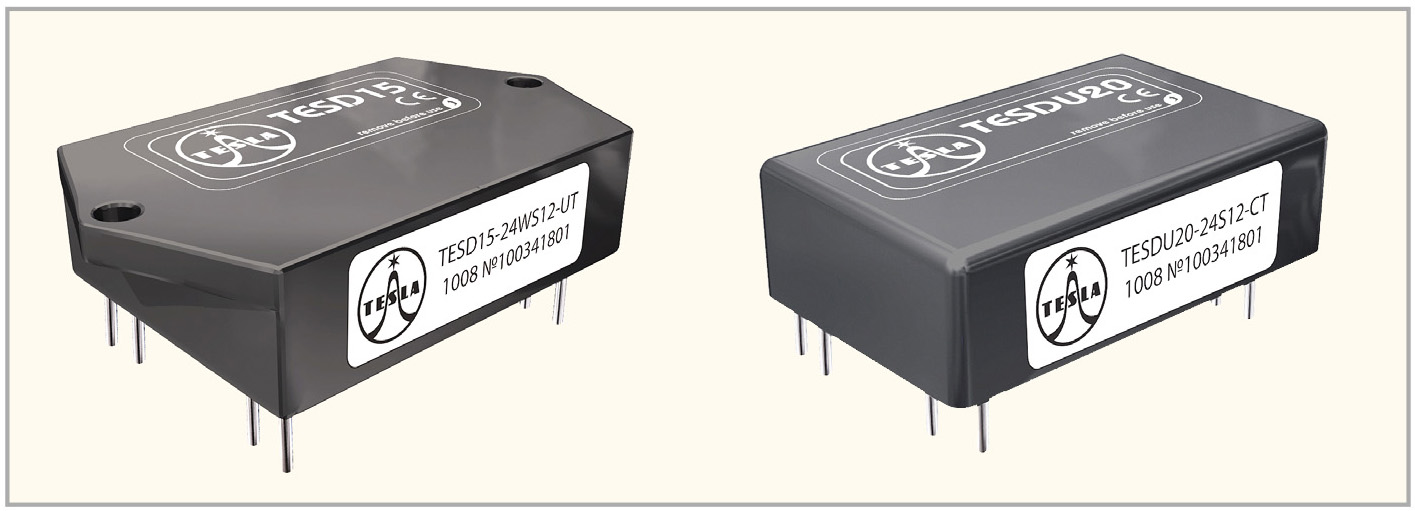

Рис. 2. Преобразователи типов TESD15 и TESDU20

DC/DC-преобразователи типов TESD15 и TESDU20 (см. рис. 2) имеют следующие особенности:

медный корпус (опция), исполнение с фланцами и без фланцев;
выходной ток до 4 А, мощность 15 и 20 Вт, один, два или три выходных канала;
входные напряжения: 10,5…36,0 В, 18…75 (84) В, 9...18 В, 18...36 В, 36...72 В;
энергетическая плотность до 1667 Вт/дм³;
низкопрофильная 10 мм конструкция;
безоптронная магнитная обратная связь;
подстройка выходного напряжения, дистанционное ВКЛ/ВЫКЛ;
максимальная ёмкость 12 000 мкФ для U_вых = 5 В.

При сравнительно малых размерах (40 × 30 × 10 мм) модули имеют выходную мощность до 20 Вт. В зависимости от исполнения они имеют 1 или 2 гальванически развязанных выходных канала, могут включаться/выключаться по команде и включаться параллельно и последовательно по выходам.

Выпускаются в металлическом корпусе с крепёжными фланцами и без фланцев.

Серии TESD30 и TESDU40

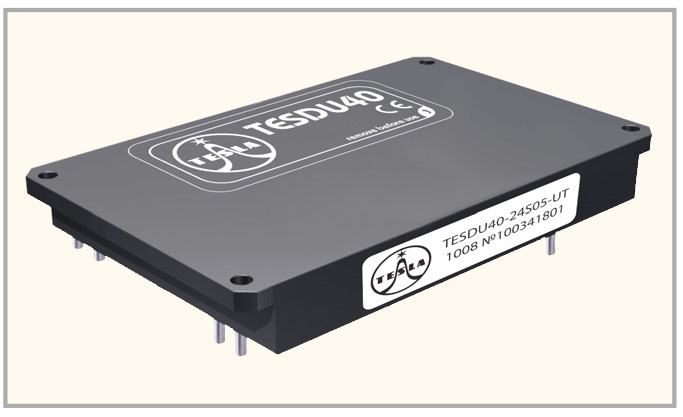

Рис. 3. Преобразователь TESDU40

DC/DC-преобразователи типов TESD30 и TESDU40 (см. рис. 3) имеют следующие особенности:

медный корпус (опция), исполнение с фланцами;
выходной ток до 8 А, мощность 30 и 40 Вт, 1 или 2 выходных канала;
входные напряжения: 10,5…36,0 В, 18…75 (84) В, 9...18 В, 18...36 В, 36...72 В;
энергетическая плотность до 2525 Вт/дм³;
низкопрофильная 10 мм конструкция;
безоптронная магнитная обратная связь;
подстройка выходного напряжения, дистанционное ВКЛ/ВЫКЛ;
максимальная ёмкость 17 000 мкФ для U_вых = 5 В.

Несмотря на малые размеры (48 × 33 × 10 мм), модули имеют выходную мощность до 40 Вт. В зависимости от исполнения они имеют 1 или 2 гальванически развязанных выходных канала, могут включаться и выключаться по команде. Приборы могут включаться параллельно и последовательно по выходам.

Все модули соответствуют стандарту ЭМС EN55022 (А и В).

Выпускаются в металлическом корпусе с крепёжными фланцами.

Серии TESD60 и TESDU80

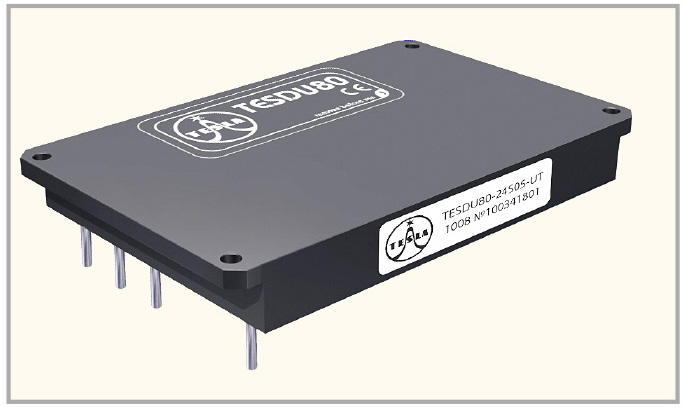

Рис. 4. Преобразователь TESDU80

DC/DC-преобразователи типов TESD60 и TESDU80 (см. рис. 4) характеризуются следующими параметрами:

медный корпус (опция), исполнение с фланцами;
выходной ток до 16 А, мощность 60 и 80 Вт, 1 или 2 выходных канала;
входные напряжения: 10,5…36,0 В, 18…75 (84) В, 9...18 В, 18...36 В, 36...72 В;
энергетическая плотность до 3448 Вт/дм³;
низкопрофильная 10 мм конструкция;
безоптронная магнитная обратная связь;
подстройка выходного напряжения, дистанционное ВКЛ/ВЫКЛ;
максимальная ёмкость 24 000 мкФ для U_вых = 5 В.

Несмотря на малые размеры (58 × 40 × 10 мм), эти модули имеют выходную мощность до 80 Вт. В зависимости от исполнения они имеют 1 или 2 гальванически развязанных выходных канала, могут включаться/выключаться по команде. Предусмотрена возможность включения параллельно и последовательно по выходам.

Все модули соответствуют стандарту ЭМС EN55022 (А и В).

Выпускаются в металлическом корпусе с крепёжными фланцами.

Серии TESD100 и TESDU150

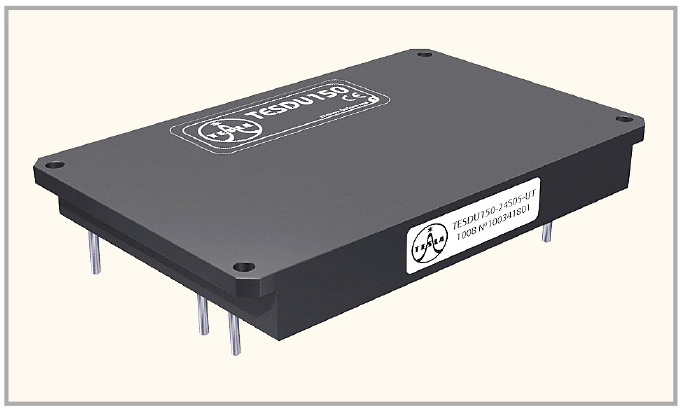

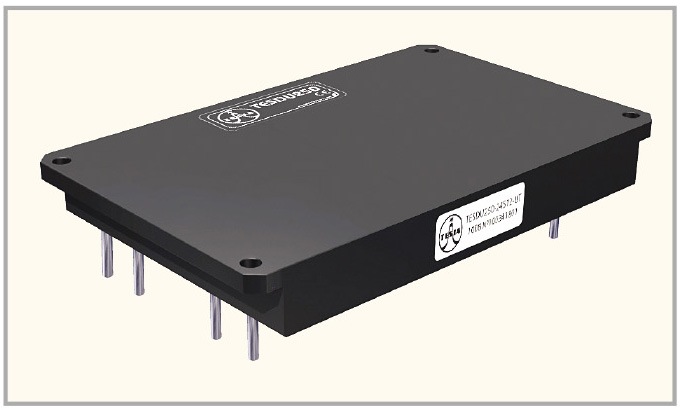

Рис. 5. Преобразователь TESDU150

DC/DC-преобразователи типов TESD100 и TESDU150 (см. рис. 5) имеют следующие технические особенности:

медный корпус (опция), исполнение с фланцами;
выходной ток до 13 А, мощность 100 и 150 Вт, 1 выходной канал;
входные напряжения: 10,5…36,0 В, 18…75 (84) В, 9...18 В, 18...36 В, 36...72 В;
энергетическая плотность до 2982 Вт/дм³;
низкопрофильная 13 мм конструкция;
безоптронная магнитная обратная связь;
подстройка выходного напряжения, дистанционное ВКЛ/ВЫКЛ;
максимальная ёмкость 5500 мкФ для U_вых = 12 В.

При относительно малых размерах (73 × 53 × 13 мм) эти модули имеют выходную мощность до 150 Вт. Приборы могут включаться/выключаться по команде, а также включаться параллельно и последовательно по выходам.

Все модули соответствуют стандарту ЭМС EN55022 (А и В).

Выпускаются в металлическом корпусе с крепёжными фланцами.

Серии TESD200 и TESDU250

Рис. 6. Преобразователь TESDU250

DC/DC-преобразователи типов TESD200 и TESDU250 (см. рис. 6) характеризуются следующими параметрами:

медный корпус (опция), исполнение с фланцами;
параллельная работа;
обратная связь с нагрузки;
выходной ток до 21 А, мощность 200 и 250 Вт, 1 выходной канал;
входное напряжение: 10,5…36,0 В, 18…75 (84) В, 9...18 В, 18...36 В, 36...72 В;
энергетическая плотность до 2977 Вт/дм³;
низкопрофильная 13 мм конструкция;
безоптронная магнитная обратная связь;
подстройка выходного напряжения, дистанционное ВКЛ/ВЫКЛ;
максимальная ёмкость 7 800 мкФ для U_вых = 12 В.

Несмотря на малые размеры (95 × 68 × 13 мм), эти модули имеют выходную мощность до 250 Вт. Приборы могут включаться/выключаться по команде. Допускается параллельное и последовательное соединение по выходам.

Все модули соответствуют стандарту ЭМС EN55022 (А и В).

Выпускаются в металлическом корпусе с крепёжными фланцами.

Серии TESD400 и TESDU500

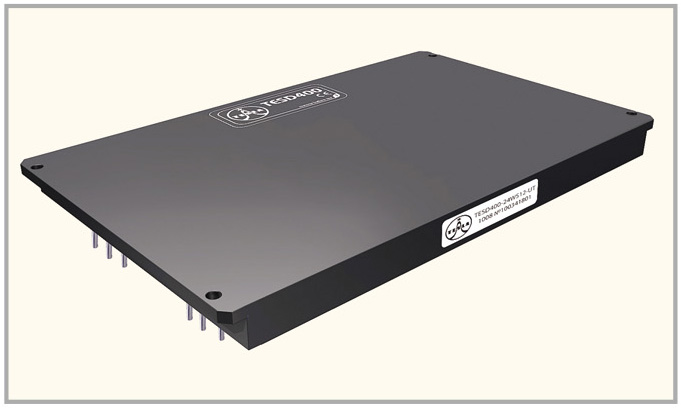

Рис. 7. Преобразователь TESD400

DC/DC-преобразователи типов TESD400 и TESDU500 (см. рис. 7) имеют следующие конструктивные и технические особенности:

медный корпус (опция), исполнение с фланцами;
параллельная работа;
обратная связь с нагрузки;
выходной ток до 42 А, мощность 400 и 500 Вт, 1 выходной канал;
входное напряжение: 18…75 (84) В, 18...36 В, 36...72 В;
энергетическая плотность до 3608 Вт/дм³;
низкопрофильная 13 мм конструкция;
безоптронная магнитная обратная связь;
подстройка выходного напряжения, дистанционное ВКЛ/ВЫКЛ;
максимальная ёмкость 2200 мкФ для U_вых = 27 В.

При относительно малых размерах (110 × 84 × 13 мм) эти модули имеют выходную мощность до 500 Вт. Они могут включаться/выключаться по команде. Допускается параллельное и последовательное соединение по выходам.

Все модули соответствуют стандарту ЭМС EN55022 (А и В).

Выпускаются в металлическом корпусе с крепёжными фланцами.

Серии TESD800 и TESDU1000

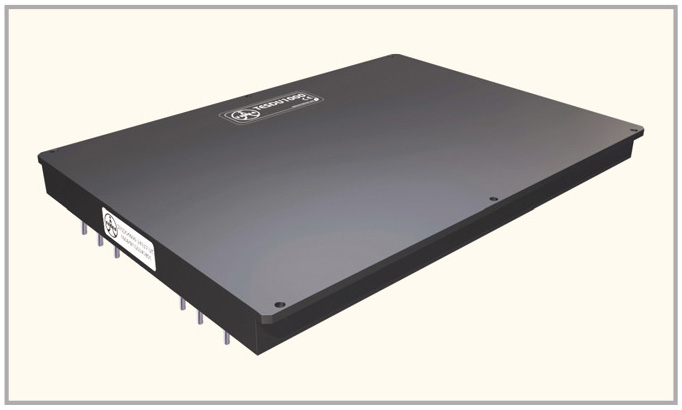

Рис. 8. Преобразователь TESDU1000

DC/DC-преобразователи типов TESD800 и TESDU1000 (см. рис. 8) характеризуются следующими параметрами:

медный корпус (опция), исполнение с фланцами;
параллельная работа;
обратная связь с нагрузки;
выходной ток до 67 А, мощность 800 и 1000 Вт, 1 выходной канал;
входное напряжение: 18…75 (84) В, 18...36 В, 36...72 В;
энергетическая плотность до 3382 Вт/дм³;
низкопрофильная 16 мм конструкция;
безоптронная магнитная обратная связь;
подстройка выходного напряжения, дистанционное ВКЛ/ВЫКЛ;
максимальная ёмкость 3100 мкФ для U_вых = 27 В.

При сравнительно малых габаритах (168 × 110 × 16 мм) эти модули имеют выходную мощность до 1000 Вт. Они могут включаться/выключаться по команде. Допускается параллельное и последовательное соединение по выходам.

Все модули соответствуют стандарту ЭМС EN55022 (А и В).

Выпускаются в металлическом корпусе с крепёжными фланцами.

Все представленные модули выполнены на заказной элементной базе и залиты теплопроводящим компаундом. Они имеют расширенный температурный диапазон и содержат микросхему температурной защиты. Модули проходят специальные виды температурных и предельных испытаний, в том числе электротермотренировку с экстремальными режимами включения и выключения.

Под заказ могут выпускаться в медном корпусе с защитным покрытием, допускающем установку на алюминиевый радиатор и благоприятно влияющем на показатели ЭМС и теплопередачу. Возможно изготовление преобразователей в бюджетном исполнении.

В следующем номере журнала будут рассмотрены DC/DC-преобразователи класса High Voltage производства TESLA Electric.
