AC/DC-преобразователи класса Industrial производства компании TESLA Electric

На данный момент компания TESLA Electric может предложить своим клиентам:

• AC/DC- и DC/DC-преобразователи класса Industrial;
• DC/DC-преобразователи класса High Voltage и класса Raiway Applicatoin;
• фильтры для сетей постоянного и переменного напряжений.

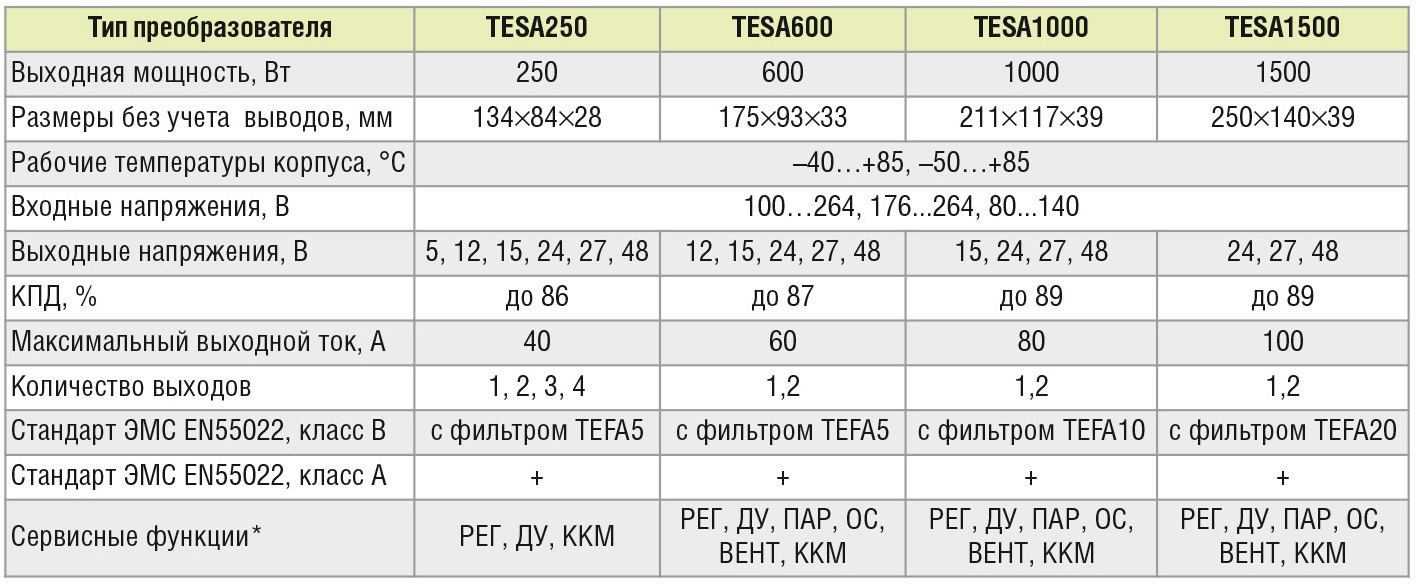

Тема сегодняшней статьи – AC/DC-преобразователи класса Industrial (серия TESA) с выходной мощностью 250, 600, 1000 и 1500 Вт. Основные характеристики представленных приборов сведены в таблицу.

Эти модули предназначены для использования в промышленной аппаратуре, а также в изделиях, эксплуатируемых в жёстких условиях.

Все описываемые преобразователи изготавливаются в медном корпусе (опция) и имеют корректор коэффициента мощности, гальваническую развязку выходов, подстройку выходного напряжения и характеризуются стабильными диапазонами рабочих температур корпуса: –40…+85°С и –50…+85°С.

Серия TESA250

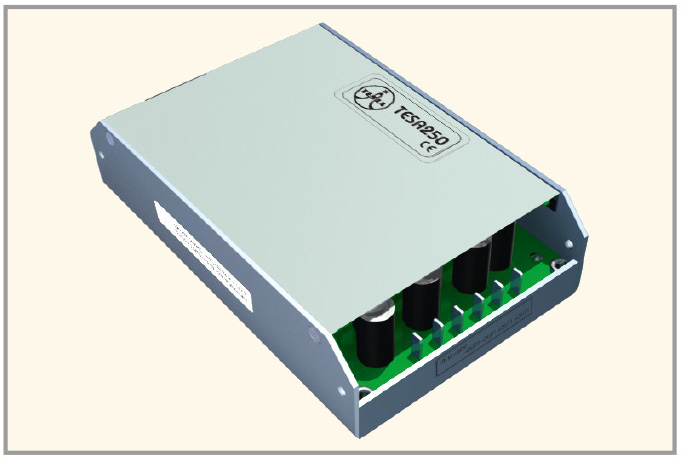

AC/DC-преобразователи типа TESA250 (см. рисунок) имеют технические особенности:

• выходной ток до 40 А, мощность 250 Вт, один, два, три или четыре выходных канала;
• входные напряжения: 100…264 В; 176…240 В и 80…140 В;
• энергетическая плотность до 793 Вт/дм³;
• низкопрофильная 28 мм конструкция с ножевыми контактами, клеммными колодками (опция), крепление на DIN-рейку (опция);
• защита от перегрузки, КЗ и перенапряжения, тепловая защита, дистанционное ВКЛ/ВЫКЛ.

При габаритах 134×84×28 мм выходная мощность данных приборов достигает 250 Вт. Они имеют 1, 2, 3 или 4 гальванически развязанных выхода в зависимости от Part Number. Также предусмотрен полный комплекс защиты от перегрузок по току, КЗ и перегрева. Имеется возможность включения параллельно и последовательно по выходу.

Каждый преобразователь соответствует стандартам ЭМС EN55022 класс A (класс В при использовании совместно с модулем защиты и фильтрации TEFА5).

Серия TESA600

AC/DC-преобразователи типа TESA600 имеют технические характеристики:

• параллельная работа;
• выходной ток до 60 А, мощность 600 Вт, один или два выходных канала;
• входные напряжения: 100…264 В; 176…240 В и 80…140 В;
• энергетическая плотность до 1117 Вт/дм³;
• низкопрофильная 33 мм конструкция с ножевыми контактами, клеммными колодками (опция), крепление на DIN-рейку (опция);
• выход питания вентилятора (12 В, Iмакс = 200 мA);
• защита от перегрузки, КЗ и перенапряжения, тепловая защита, дистанционное ВКЛ/ВЫКЛ;
• выносная обратная связь.

При габаритах 175×93×33 мм выходная мощность данных приборов достигает 600 Вт. Они имеют 1 или 2 гальванически развязанных выхода в зависимости от Part Number. Также имеется полный комплекс защиты от перегрузок по току, КЗ, перегрева и возможность включения и выключения по команде. Они также могут включаться параллельно и последовательно по выходу.

Каждый преобразователь соответствует стандартам ЭМС EN55022 класс A (класс В при использовании совместно с модулем защиты и фильтрации TEFА5).

Серия TESA1000

AC/DC-преобразователи типа TESA1000 имеют технические особенности:

• параллельная работа;
• выходной ток до 80 А, мощность 1000 Вт, один или два выходных канала;
• входные напряжения: 100…264 В; 176…240 В и 80…140 В;
• энергетическая плотность до 1039 Вт/дм³;
• низкопрофильная 39 мм конструкция с ножевыми контактами, клеммными колодками (опция);
• защита от перегрузки, КЗ и перенапряжения, тепловая защита, дистанционное ВКЛ/ВЫКЛ; выход питания вентилятора (12 В, Iмакс = 200 мA);
• выносная обратная связь.

При весьма небольших габаритах (211×117×39 мм) выходная мощность данных приборов достигает 1000 Вт. Они имеют 1 или 2 гальванически развязанных выхода в зависимости от Part Number. Предусмотрены полный комплекс защиты от перегрузок по току, КЗ, перегрева и возможность включения и выключения по команде. Они также могут включаться параллельно и последовательно по выходу.

Каждый преобразователь соответствует стандартам ЭМС EN55022 класс A (класс В при использовании совместно с модулем защиты и фильтрации TEFА10).

Серия TESA1500

AC/DC-преобразователи типа TESA1500 имеют технические особенности:

• параллельная работа;
• выходной ток до 100 А, мощность 1500 Вт, один или два выходных канала;
• входные напряжения: 100…264 В; 176…240 В и 80…140 В;
• энергетическая плотность до 1099 Вт/дм³;
• низкопрофильная 39 мм конструкция с ножевыми контактами, клеммными колодками (опция);
• выход питания вентилятора (12 В, Iмакс = 200 мA);
• защита от перегрузки, КЗ и перенапряжения, тепловая защита, дистанционное ВКЛ/ВЫКЛ;
• выносная обратная связь.

При габаритах 250×140×39 мм выходная мощность данных приборов достигает 1500 Вт. Они имеют 1 или 2 гальванически развязанных выхода в зависимости от Part Number. Предусмотрены полный комплекс защиты от перегрузок по току, КЗ, перегрева и возможность включения и выключения по команде. Они также могут включаться параллельно и последовательно по выходу.

Каждый преобразователь соответствует стандартам ЭМС EN55022 класс A (класс В при использовании совместно с модулем защиты и фильтрации TEFА20).

Модули типов TESA250-SxN/-SxP, TESA600-SxN/-SxP, TESA1000-SxN/-SxP и TESA1500-SxN/-SxP выполнены на заказной элементной базе и залиты теплопроводящим компаундом. Они могут иметь расширенный температурный диапазон –50…+85°С и включать микросхему температурной защиты.

Все модули проходят специальные виды температурных и предельных испытаний, в том числе электротермотренировку с экстремальными режимами включения и выключения.

Предусмотренная опция медного корпуса (покрытие «чёрный хром») допускает установку на алюминиевый радиатор, что благоприятно влияет на показатели ЭМС и теплопередачу.

В представленных сериях возможно изготовление преобразователей в бюджетном исполнении, но при этом отсутствует корректор коэффициента мощности, и необходимо учитывать следующие ограничения: диапазон рабочих температур –10…+85°С, прочность изоляции ~1,5 кВ, входная сеть 176...240 В.

В следующий раз авторы подробнее остановятся на DC/DC-преобразователях класса Industrial производства TESLA Electric.
