AC/DC-преобразователи класса Industrial производства компании TESLA Electric

Информация о компаниях

Компания Alexander Electric s.r.o. является разработчиком и производителем модулей и блоков вторично го электропитания, а также модулей защиты и фильтрации промышленного, коммерческого и специального (industrial, commercial and military, aerospace, space) назначения мощностью 3...10 000 Вт, а также дистрибьютором TESLA Electric.

Система менеджмента качества Alexander Electric s.r.o. соответствует стандарту ISO 9001:2009 применительно к разработке, производству и поставке модулей электропитания, фильтров и защитных устройств. Продукция компании имеет сертификаты соответствия специальным стандартам и стандартам безопасности.

TESLA Electric s.r.o. – это подразделение всемирно известной международной компании TESLA, работающее в области производства компонентов для систем электропитания и специализирующееся на высоконадёжных мощных AC/DC и DC/DC вторичных источниках питания. Компания представляет линейки низкопрофильных AC/DC- и DC/DC-преобразователей, которые могут работать в самых суровых условиях. Источники вторичного электропитания производства компании TESLA Electric предназначены для использования в составе систем электропитания для промышленной автоматики, телекоммуникаций и связи, авиации, морского и железнодорожного транспорта и многих других. Инженеры компании постоянно ведут поиск новых решений, позволяющих уменьшить габариты модулей электропитания и их высоту, увеличить энергоэффективность и расширить область применения за счёт стойкости к температурным и другим воздействиям. Производственные мощности TESLA Electric находятся на территории Европейского союза.

AC/DC-преобразователи класса Industrial

Главными преимуществами изделий TESLA Electric являются:

высокая выходная мощность (1000 Вт для DC/DC-преобразователей и 1800 Вт для AC/DC-преобразователей);
компактные габариты и низкопрофильная конструкция;
высокая надёжность в жёстких условиях эксплуатации.

Произведённые компанией TESLA Electric изделия сертифицированы EZU – европейским институтом испытаний и сертификации. На данный момент предлагаются следующие приборы:

AC/DC-преобразователи класса Industrial;
DC/DC-преобразователи класса Industrial;
DC/DC-преобразователи класса High Voltage;
DC/DC-преобразователи класса Raiway Applicatoin;
фильтры для сетей постоянного и переменного напряжений.

Рассмотрим подробнее AC/DC-преобразователи класса Industrial (серия TESA).

Данные изделия прекрасно показали себя в областях применений с жёсткими условиями эксплуатации. Они применяются в системах промышленной автоматики и вычислительной техники, в телекоммуникации и связи, радиолокации и радионавигации.

AC/DC-преобразователи серии TESA имеют следующие конструктивные и технические особенности:

компактные размеры и низкопрофильную конструкцию;
широкий диапазон рабочих температур: –50…+85°С;
высокий КПД – до 89%;
количество выходных каналов – до четырёх;
гальваническую развязку вход-выход ~3 кВ;
полный комплекс защит: защиту от перегрузки, КЗ и перенапряжения, тепловую защиту;
соответствие стандарту ЭМС EN55022 (А и В).

Модули серии TESA выпускаются в восьми вариантах выходных мощностей: 40, 80, 100, 150, 250, 600, 1000 и 1500 Вт. В рамках данной статьи речь пойдёт о первых четырёх (40, 80, 100 и 150 Вт), характеристики которых сведены в таблице.

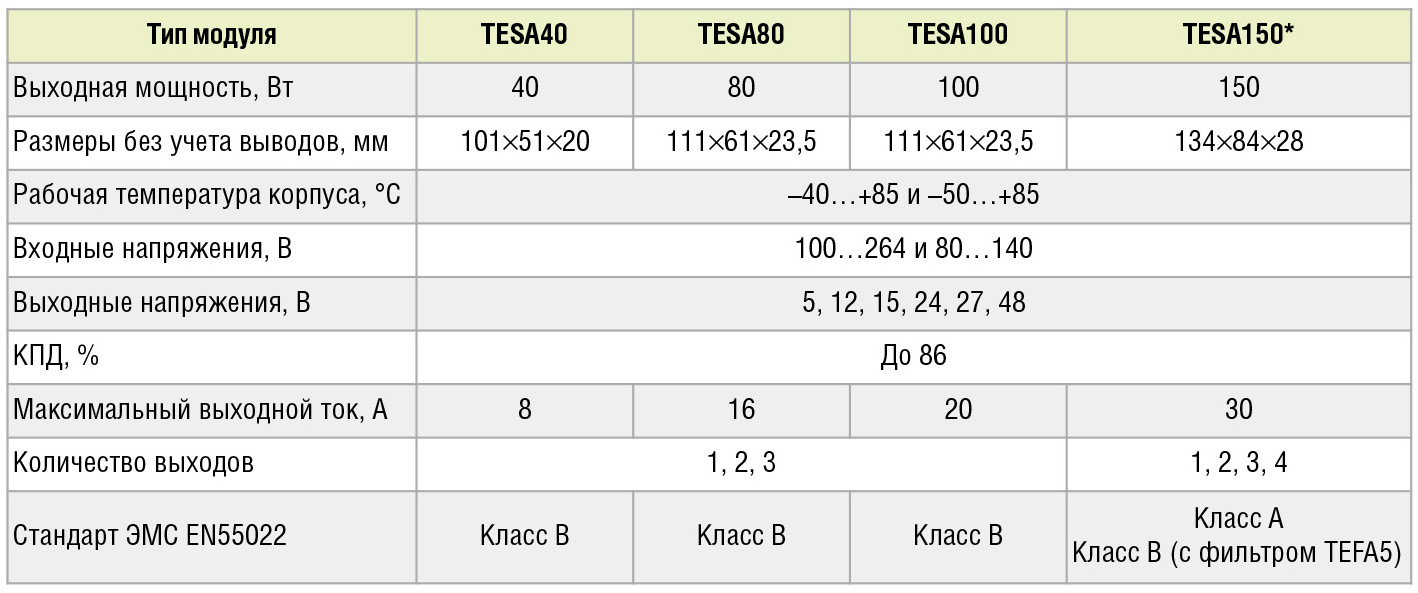

Таблица. Основные характеристики AC/DC-преобразователей серии TESA

Представленные модули используются в промышленной аппаратуре, а также в изделиях, предназначенных для эксплуатации в жёстких условиях.

Модули типа TESA40-SxN/-SxP, TESA80-SxN/-SxP, TESA100-SxN/-SxP и TESA150-SxN/-SxP выполнены на заказной элементной базе и залиты теплопроводящим компаундом. Они характеризуются расширенным температурным диапазоном –50…+85°С и оснащены микросхемой температурной защиты. Все модули проходят специальные виды температурных и предельных испытаний, в том числе электротермотренировку с экстремальными режимами включения и выключения.

Существующая опция медного корпуса (покрытие «чёрный хром») допускает установку на алюминиевый радиатор, что благоприятно влияет на показатели ЭМС и теплопередачу.

Во всех четырёх представленных сериях возможно изготовление преобразователей в бюджетном исполнении, но при этом изменятся: диапазон рабочих температур –10…+85°С, прочность изоляции ~1,5 кВ и входная сеть 176...240 В.

Серия TESA40

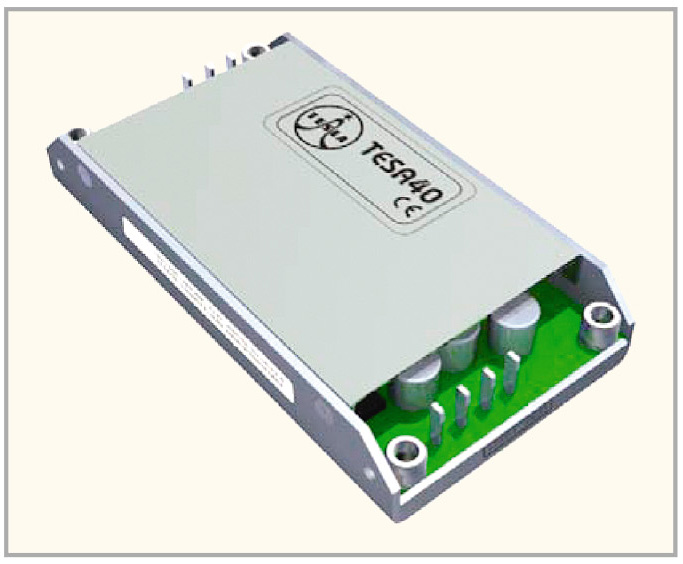

Рис. 1. AC/DC-преобразователь типа TESA40

AC/DC-преобразователи типа TESA40 (см. рис. 1) имеют следующие конструктивные и технические особенности:

класс Industrial;
медный корпус (опция);
выходной ток до 8 А, мощность 40 Вт, 1–3 выходных канала;
входные напряжения: 100…264 В, 176…240 В и 80…140 В;
энергетическая плотность – до 388 Вт/дм³;
низкопрофильная 20 мм конструкция с ножевыми контактами, клеммными колодками (опция), крепление на DIN-рейку (опция);
рабочие температуры корпуса: –40…+85°С и –50…+85°С;
гальваническая развязка выходов;
защита от перегрузки, КЗ и перенапряжения, тепловая защита.

При очень небольших габаритах (101×51×20 мм) выходная мощность этих приборов достигает 40 Вт. Они имеют 1, 2 или 3 гальванически развязанных выхода в зависимости от Part Number. Предусмотрен полный комплекс защиты от перегрузок по току, КЗ, перегрева. Существует возможность включения параллельно и последовательно по выходу.

Каждый преобразователь соответствует стандартам ЭМС EN55022 класс B.

Серия TESA80

AC/DC-преобразователи типа TESA80 имеют следующие конструктивные и технические особенности:

класс Industrial;
медный корпус (опция);
выходной ток до 16 А, мощность 80 Вт, 1–3 выходных канала;
входные напряжения: 100…264 В, 176…240 В и 80…140 В;
энергетическая плотность – до 503 Вт/дм³;
низкопрофильная 23,5 мм конструкция с ножевыми контактами, клеммными колодками (опция), крепление на DIN-рейку (опция);
рабочие температуры корпуса: –40…+85°С и –50…+85°С;
гальваническая развязка выходов;
защита от перегрузки, КЗ и перенапряжения, тепловая защита.

При очень небольших габаритах (111×61×23,5 мм) выходная мощность данных преобразователей достигает 80 Вт. Они имеют 1, 2 или 3 гальванически развязанных выхода в зависимости от Part Number. Предусмотрен полный комплекс защиты от перегрузок по току, КЗ, перегрева. Существует возможность включения параллельно и последовательно по выходу.

Каждый преобразователь со ответствует стандартам ЭМС EN55022 класс B.

Серия TESA100

AC/DC-преобразователи типа TESA100 имеют следующие конструктивные и технические особенности:

класс Industrial;
медный корпус (опция);
выходной ток до 20 А, мощность 100 Вт, 1–3 выходных канала;
входные напряжения: 100…264 В, 176…240 В и 80…140 В;
энергетическая плотность – до 628 Вт/дм³;
низкопрофильная 23,5 мм конструкция с ножевыми контактами, клеммными колодками (опция), крепление на DIN-рейку (опция);
рабочие температуры корпуса: –40…+85°С и –50…+85°С;
гальваническая развязка выходов;
защита от перегрузки, КЗ и перенапряжения, тепловая защита.

При очень небольших габаритах (111×61×23,5 мм) выходная мощность данных преобразователей достигает 100 Вт. Имеет 1, 2 или 3 гальванически развязанных выхода в зависимости от Part Number. Предусмотрен полный комплекс защиты от перегрузок по току, КЗ, перегрева. Существует возможность включения параллельно и последовательно по выходу.

Каждый преобразователь со ответствует стандартам ЭМС EN55022 класс B.

Серия TESA150

Рис. 2. AC/DC-преобразователь типа TESA150

AC/DC-преобразователи типа TESA150 (см. рис. 2) имеют следующие конструктивные и технические особенности:

класс Industrial;
медный корпус (опция);
выходной ток до 30 А, мощность 150 Вт, 1–4 выходных канала;
входные напряжения: 100…264 В, 176…240 В и 80…140 В;
энергетическая плотность – до 476 Вт/дм³;
низкопрофильная 28 мм конструкция с ножевыми контактами, клеммными колодками (опция), крепление на DIN-рейку (опция);
корректор коэффициента мощности;
рабочие температуры корпуса: –40…+85°С и –50…+85°С;
гальваническая развязка выходов;
защита от перегрузки, КЗ и перенапряжения, тепловая защита, дистанционное ВКЛ/ВЫКЛ;
подстройка выходного напряжения.

При небольших габаритах (134×84×28 мм) выходная мощность данных преобразователей достигает 150 Вт. Имеет 1, 2, 3 или 4 гальванически развязанных выхода в зависимости от Part Number. Предусмотрен полный комплекс защиты от перегрузок по току, КЗ, перегрева. Существует возможность включения параллельно и последовательно по выходу.

Каждый преобразователь соответствует стандартам ЭМС EN55022 класс A (класс В при использовании совместно с модулем защиты и фильтрации TEFА5).

В следующем номере журнала будут представлены модули серии TESA с выходной мощностью 250, 600, 1000 и 1500 Вт.
