Программируемый источник питания постоянного тока

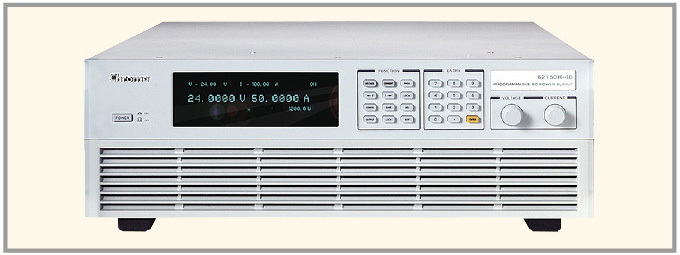

Новая серия программируемых источников электропитания постоянного тока Chroma 62000H (см. рис.1) предоставляет уникальные возможности интеграции в автоматизированные испытательные стенды, моделирования процессов заряда/разряда аккумуляторных батарей гибридных автомобилей и систем преобразования энергии в солнечных батареях. Эти возможности включают высокую удельную мощность, прецизионную обратную связь по выходному напряжению или току, управляющие сигналы запуска, а также создание сложных форм помех для оценки поведения устройств под воздействием импульсов, провалов и других отклонений напряжения.

Серия 62000Н включает 14 моделей. Благодаря системе перераспределения тока источники 62000Н можно включать параллельно – до десяти модулей суммарной мощностью 150 кВт, при этом сохраняя малые шумы и пульсации. Кроме того, 62000Н имеют 16разрядное управление параметрами с отображением на ярком люминесцентном индикаторе. Источники обладают превосходной стабильностью по сети и нагрузке, а также малым временем установления при импульсных воздействиях.

Источники электропитания серии 62000Н просты в управлении, как с клавиатуры на передней панели, так и удалённо через порты USB/RS232/RS485/ APG (в типовом исполнении) и GPIB/ Ethernet (по отдельному заказу). Конструктив 3U позволяет устанавливать источники в типовую стойку.

Уникальной возможностью источников 62000Н является их способность формировать сложные сигналы помех в цепи питания постоянного тока. Это позволяет испытывать устройства на устойчивость к провалам, выбросам и другим изменениям напряжения при испытаниях бортового оборудования летательных аппаратов, инверторов и других устройств, работающих в жёстких условиях.

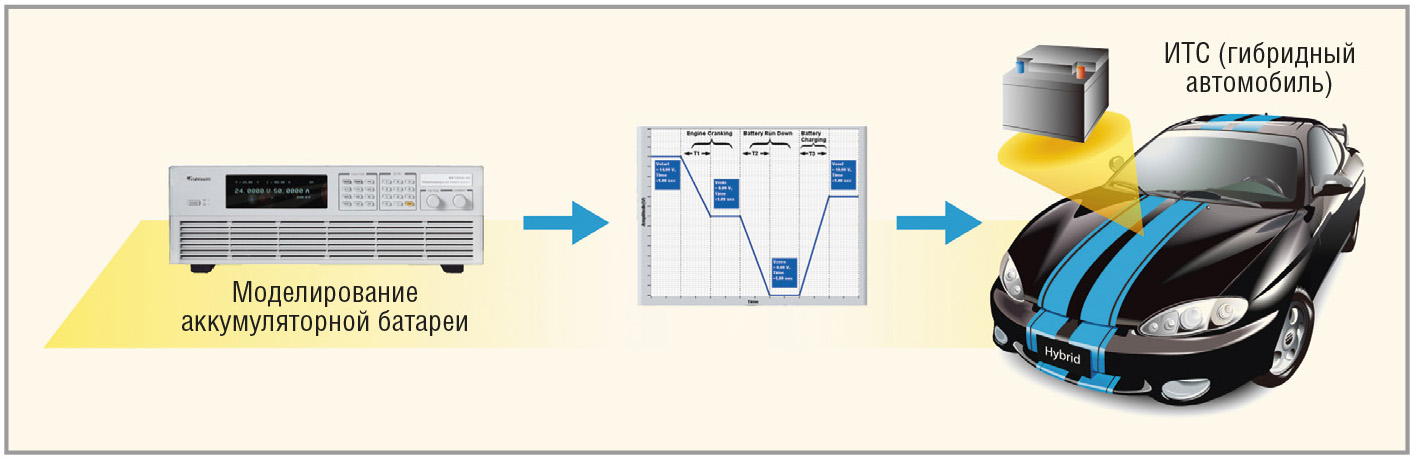

С помощью источников данной серии можно проводить всесторонние испытания преобразователей постоянного тока и инверторов, моделирование работы электродвигателей от аккумуляторных батарей (см. рис. 2), ресурсные испытания электронных изделий и т.п.

Основные технические характеристики источников серии 62000Н:

●             ряд мощностей: 5/10/15 кВт;

●             диапазон выходных напряжений 0…1000 В;

●             диапазон токов нагрузки 0…375 A;

●             защита от перенапряжения, максимальнотоковая защита, защита от перегрева;

●             высокая плотность мощности в конструктиве 3U;

●             работа в режиме ведущий/ведомый при параллельном и последовательном включении источников благодаря системе перераспределения тока;

●             прецизионные измерения напряжения и тока;

●             высокоскоростное программирование;

●             управление скоростью изменения напряжения и тока;

●             функция линейного изменения напряжения (временной диапазон от 10 мс до 99 часов);

●             программирование автоматических последовательностей (10 программ/ 100 последовательностей);

●             интерфейс аналогового программирования;

●             дистанционное включение и отключение выхода;

●             цифровой энкодер, клавиатура и функциональные кнопки;

●             дистанционное измерение для компенсации падения напряжения в проводах;

●             поддержка программных пакетов LabView и Labwindows;

●             программирование ВАХ (10 программ/100 файлов ВАХ);

●             сертификат CE.

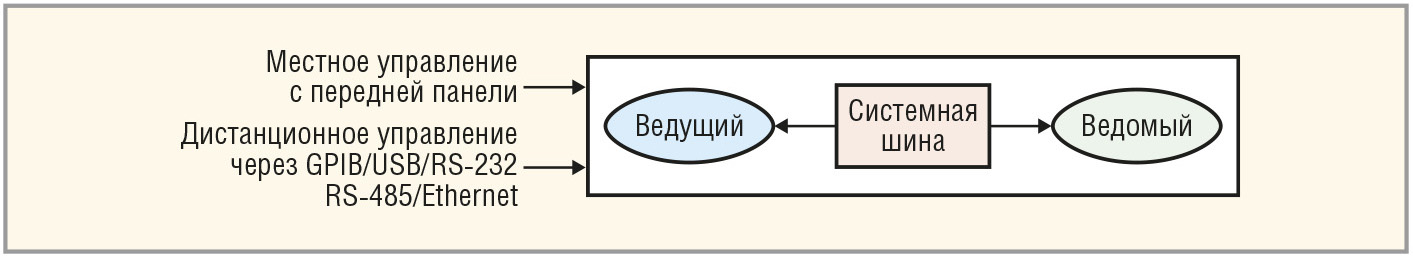

Если требуется большая мощность, как правило, включают параллельно или последовательно два или более источника электропитания. Источники серии 62000H оснащены интеллектуальным режимом управления ведущим/ведомым источником (см. рис. 3), что упрощает их совместную параллельную или последовательную работу. В этом режиме ведущий источник масштабирует значения и загружает данные в ведомый модуль, поэтому программирование осуществляется с автоматическим перераспределением тока.

Функция моделирования солнечных батарей

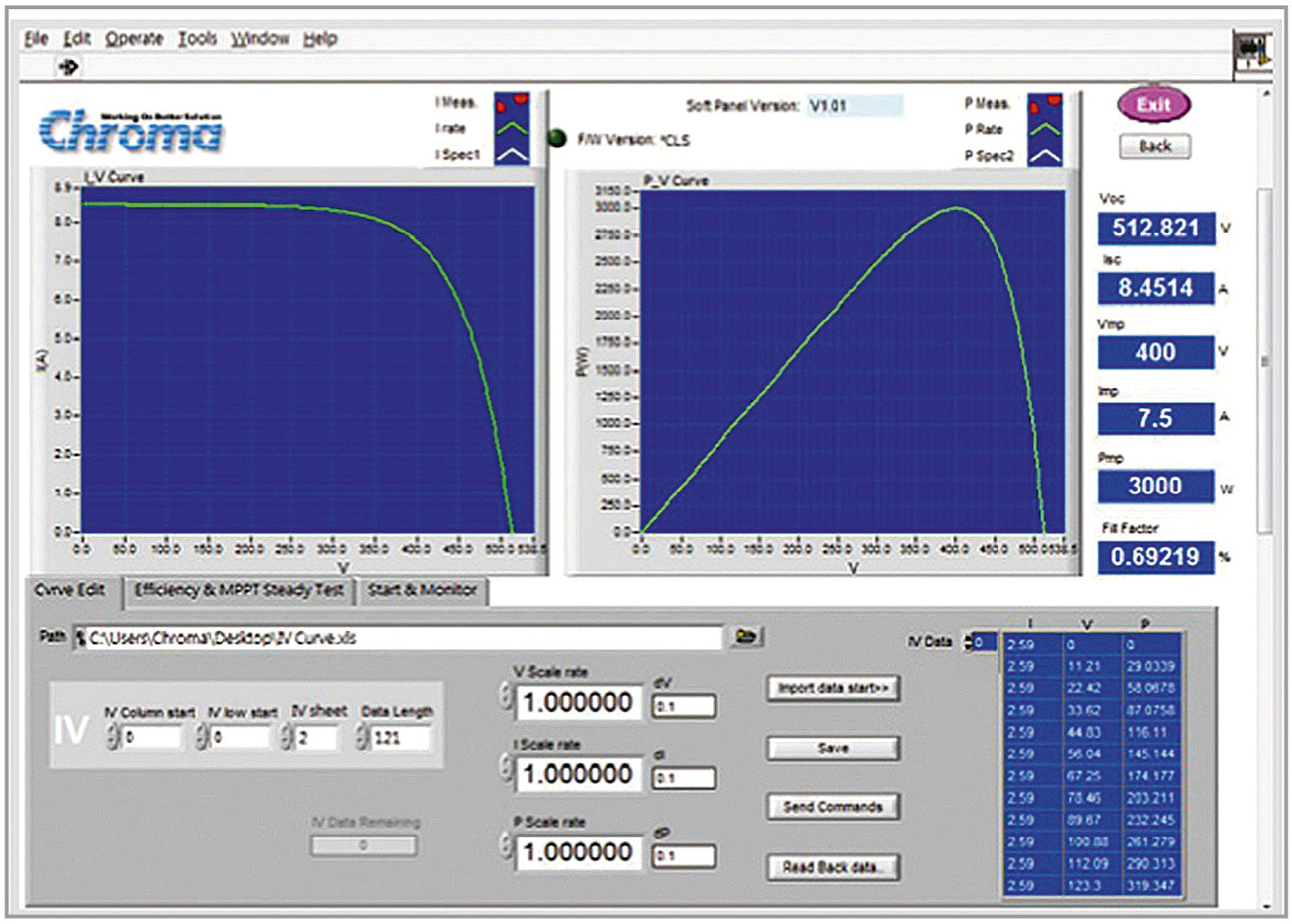

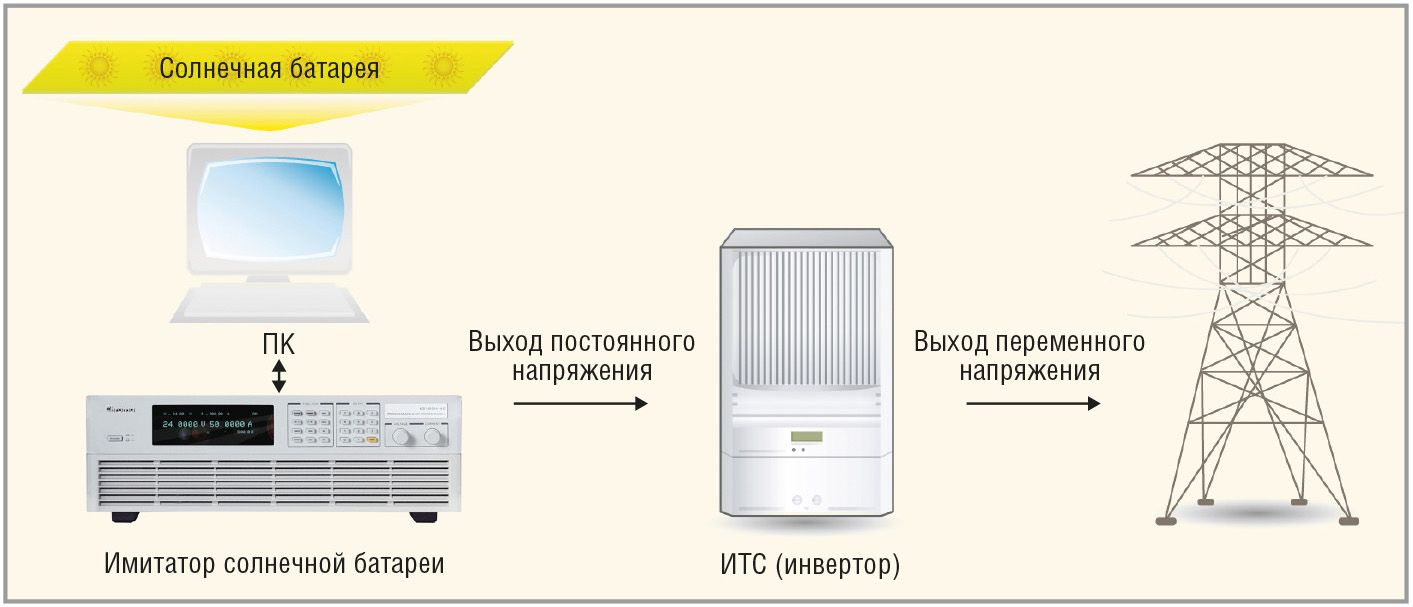

Модель 62150H600S/1000S оснащена функцией моделирования выходных характеристик солнечных батарей, которая полезна для оценки характеристик систем слежения за точкой максимальной мощности (MPPT) инверторов солнечных батарей (см. рис. 4). Пользователь может редактировать ВАХ, тестировать и контролировать фотоэлектрические модули PV через программную панель (см. рис. 5).

Применение программных модулей

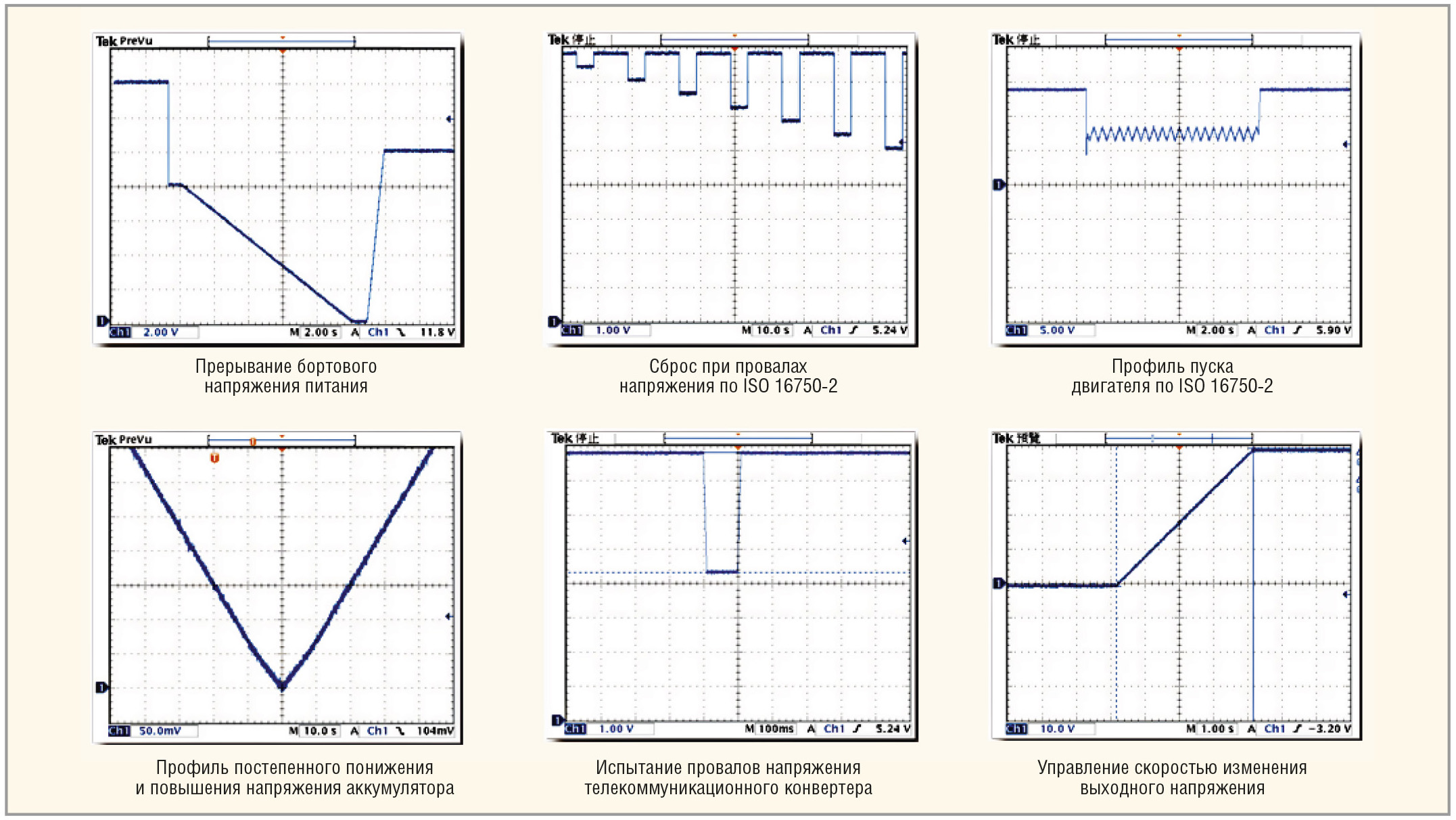

Режимы LIST и STEP источников серии 62000H подразумевают функцию автоматического исполнения последовательности (см. рис. 6). Режим LIST предусматривает 100 задаваемых пользователем последовательностей с диапазоном задания времени от 5 мс до 15 000 с и контролируемой скоростью изменения напряжения/тока. Режим STEP учитывает настройки начального и конечного напряжения и время исполнения от 10 мс до 99 часов для автоматизированных испытаний.

Основные параметры различных моделей источников электропитания серии 62000H можно найти на Интернетстранице http://www.chromaate.com/ product/62000H_series_Programmable_DC_Power_Supply.htm.
