Преобразование унифицированных сигналов к единому типу/диапазону
Первая задача нормирующих преобразователей унифицированных сигналов НПСИ-230-УНТ- согласование устройств с различными типами сигналов и унификация сигналов в системе.
НПСИ-230-УНТ, во-первых, преобразуют различные типы и диапазоны входных сигналов к единому виду, которые далее передаются на многоканальные модули ввода контроллеров, а во-вторых, проводят обратное преобразование выходных сигналов с контроллера в те типы и диапазоны аналоговых сигналов, с которыми работают исполнительные механизмы.
Включение в систему нормирующих преобразователей унифицированных сигналов НПСИ-230-УНТ для разных типов датчиков облегчает требования к многоканальным измерительным системам контроллера и обеспечивает гибкость при проектировании и наладке таких систем.

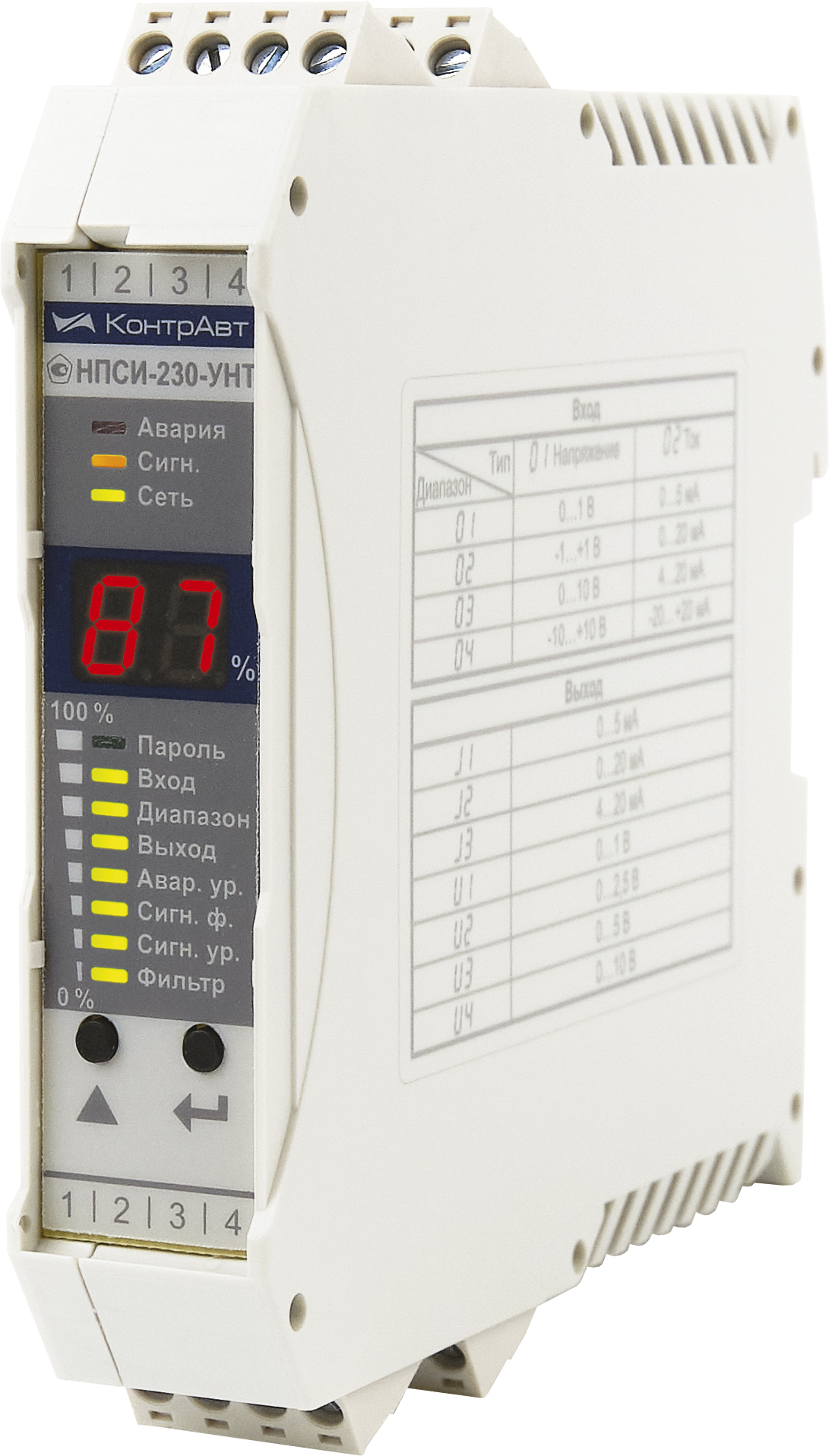

НПСИ-230-УНТ является конфигурируемым преобразователем. С помощью кнопок передней панели прибора и цифрового светодиодного дисплея пользователь может задавать различные настойки: типы и диапазоны входного и выходного сигналов, вид функции сигнализации, аварийный уровень выходного токового сигнала и другие параметры.
При этом один преобразователь может осуществлять как однотипное (например, ток в ток), так и перекрестное преобразование (например, ток в напряжение).

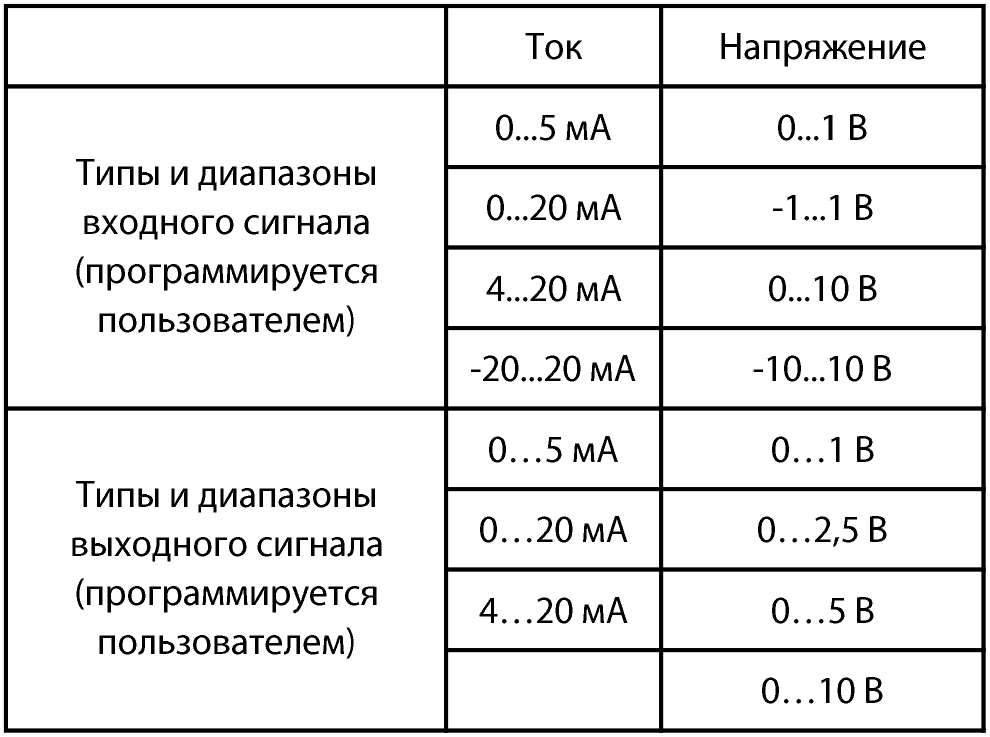

Таблица 1 – Типы и диапазоны входных и выходных сигналов измерительного унифицированного преобразователя НПСИ-230-УНТ
Гальваническое разделение цепей и разветвление сигналов
Нормирующие преобразователи НПСИ-230-УНТ также решают задачу гальванического разделения цепей.
Преобразователь НПСИ-230-УНТ обеспечивает гальваническую изоляцию по трём сечениям – входы/выходы/питание. Напряжение изоляции составляет 1500 В.
Преобразователь НПСИ-230-УНТ можно также применять для разветвления сигналов «1 в N». На выходе преобразователей появляется ряд дублированных гальванически развязанных сигналов, пропорциональных одному сигналу на входе.
Обратим отдельное внимание, что, в зависимости от того, как именно сконфигурирован каждый преобразователь в отдельности, типы и диапазоны выходных сигналов могут быть РАЗНЫМИ (то есть отличаться между собой и от входного сигнала). Подробнее об этом рассказано в Методичке № 1-2025, стр. 14.
Это преимущество использования НПСИ-230-УНТ для задачи разветвления сигналов. Если необходимо провести более простое разветвление «1 в 2» только унифицированного сигнала постоянного тока 4…20 мА, то можно воспользоваться специально предназначенным для этого модулем гальванической развязки НПСИ-200-ГР1.2.
Параметрическая сигнализация (по уровню сигнала)

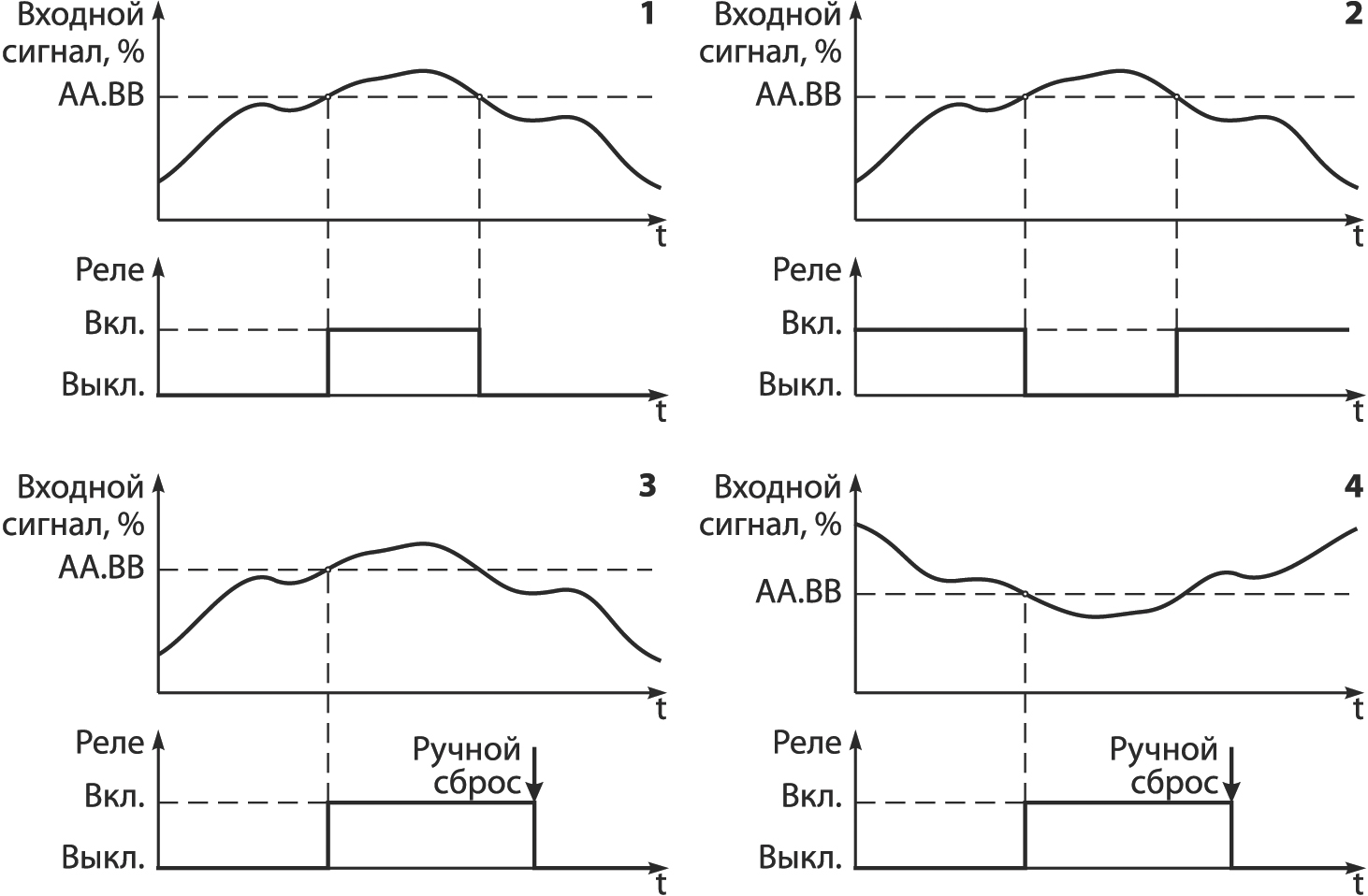

Преобразователь НПСИ-230-УНТ имеет модификации, в которых контролируется уровень сигнала в системе и реализуется функция сигнализации с выходом на электромеханическом реле. Реле срабатывает при достижении входным сигналом заданного уровня. Визуально сигнализация отслеживается с помощью светодиодного индикатора «Сигнализация» на передней панели преобразователя.
Прямая функция – реле срабатывает, если измеренный сигнал больше уставки. Если меньше – происходит сброс реле.
Обратная функция – реле срабатывает, если измеренный сигнал меньше уставки. Если больше – происходит сброс реле.
Прямая функция с защёлкой – реле срабатывает, если измеренный сигнал больше уставки, и остаётся в этом состоянии до квитирования. Сброс реле осуществляется кнопками на передней панели преобразователя. Сбросить реле путём уменьшения входного сигнала или временным отключением преобразователя нельзя.
Обратная функция с защёлкой – реле срабатывает, если измеренный сигнал меньше уставки, и остаётся в этом состоянии до квитирования. Сброс реле осуществляется кнопками на передней панели преобразователя. Сбросить реле путём увеличения входного сигнала или временным отключением преобразователя также нельзя.
Уставку пользователь задаёт с помощью кнопок на передней панели преобразователя.
Обнаружение аварийных ситуаций

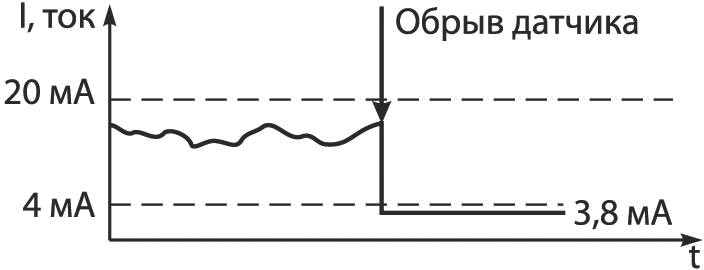

В условиях протекания технологического процесса могут возникать различные аварийные ситуации. Например, обрыв датчика (только в диапазоне входного сигнала 4…20 мА) или выход параметра входного сигнала за пределы допустимого диапазона преобразования, обрыв выходной цепи или превышение максимально допустимого сопротивления нагрузки (только в диапазоне входного сигнала 4…20 мА). Возможна также какая-либо внутренняя неисправность преобразователя, нарушающая целостность параметров энергонезависимой памяти.
Все эти аварийные ситуации нормирующий преобразователь НПСИ-230-УНТ способен своевременно обнаружить. Это аварийная (или функциональная) сигнализация.
При возникновении аварийной ситуации преобразователь переводит выходной сигнал в аварийное состояние – высокое или низкое. Какой именно уровень сигнала (высокий или низкий) считать аварийным, определяет пользователь и задаёт его при конфигурировании преобразователя.
Аварийные уровни приведены в таблице 2.

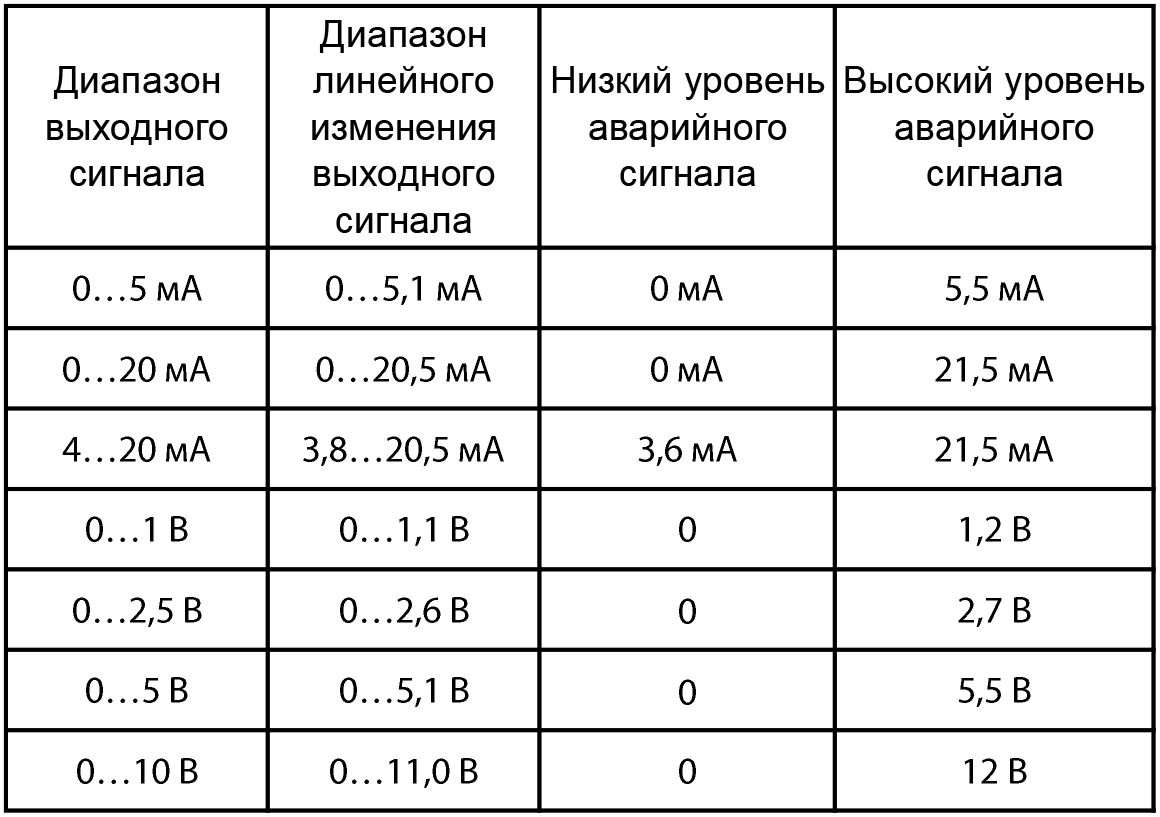

Таблица 2 – Границы диапазона выходных сигналов
Примечание: Уровни аналогового выхода соответствуют рекомендациям NAMUR NE 43.
Таким образом, при возникновении аварийной ситуации преобразователь:
-
Формирует аварийный уровень выходного сигнала и отображает его на бар-графе на передней панели. Формирование аварийного уровня выходного сигнала позволяет внешним измерительным системам по величине сигнала определять наличие аварийной ситуации
-
Сигнализирует об аварийной ситуации миганием индикатора «Авария» и отображением кода аварии на светодиодном дисплее
Схемы подключения

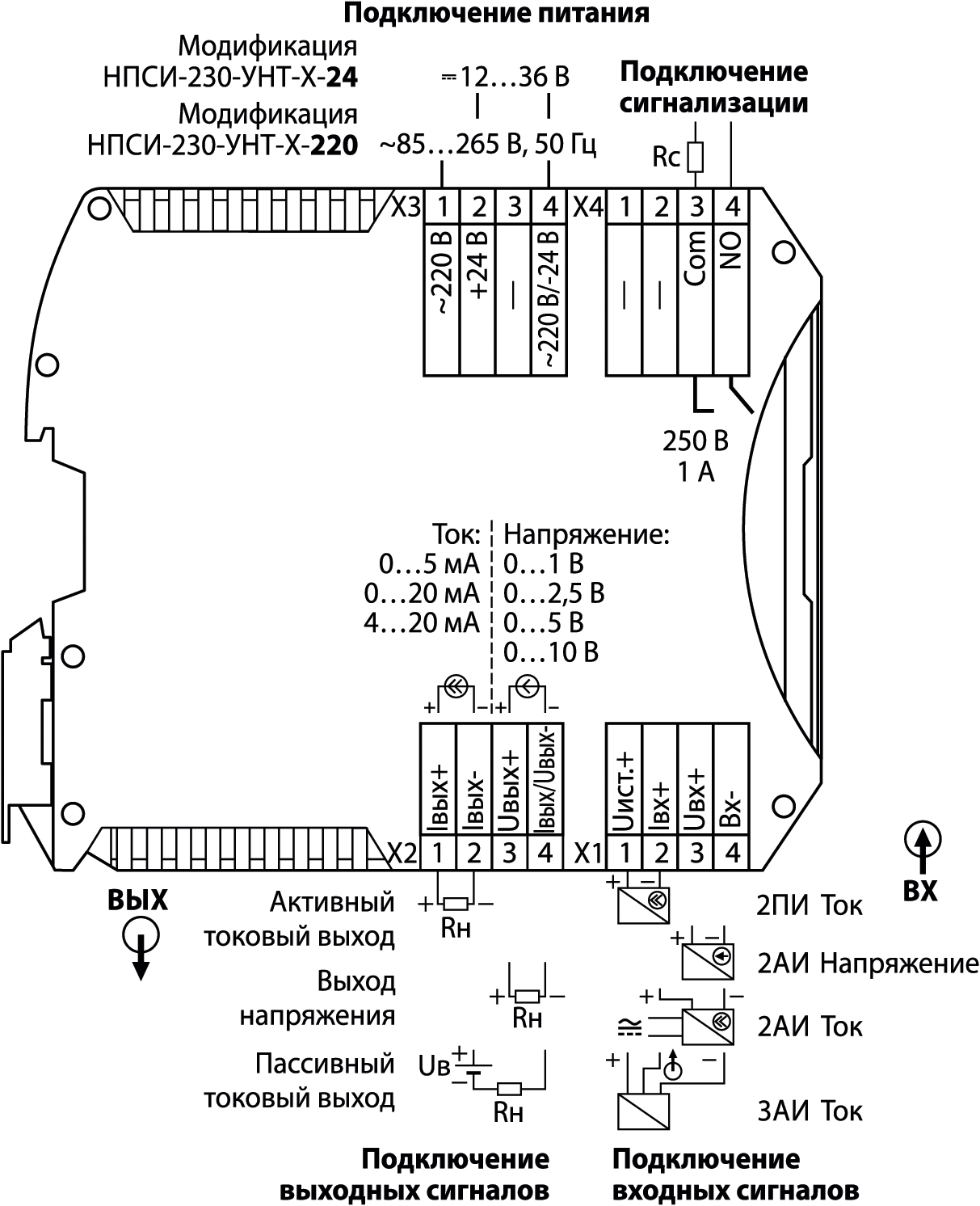

Возможные схемы подключения входных и выходных сигналов к нормирующему преобразователю НПСИ-230-УНТ приведены на рисунке 5.
На входе и выходе преобразователя могут быть как активные, так и пассивные сигналы.
На входе преобразователя возможно подключение токового сигнала по двухпроводной (активный или пассивный) или трёхпроводной (активный) схемам и сигнала напряжения по двухпроводной схеме (активный). Если источник сигнала пассивный, то его питание обеспечивается встроенным в преобразователь блоком питания (см. рисунок 5).
На выходе преобразователя могут формироваться не только активный, но и пассивный токовый сигнал, либо сигнал напряжения, (см. рисунок 5).
При необходимости в процессе конфигурирования можно задать время усреднения входного сигнала (постоянную времени фильтра низких частот). Данный фильтр предназначен для подавления высокочастотных помех в сигнале.
Размещение и подключение преобразователя

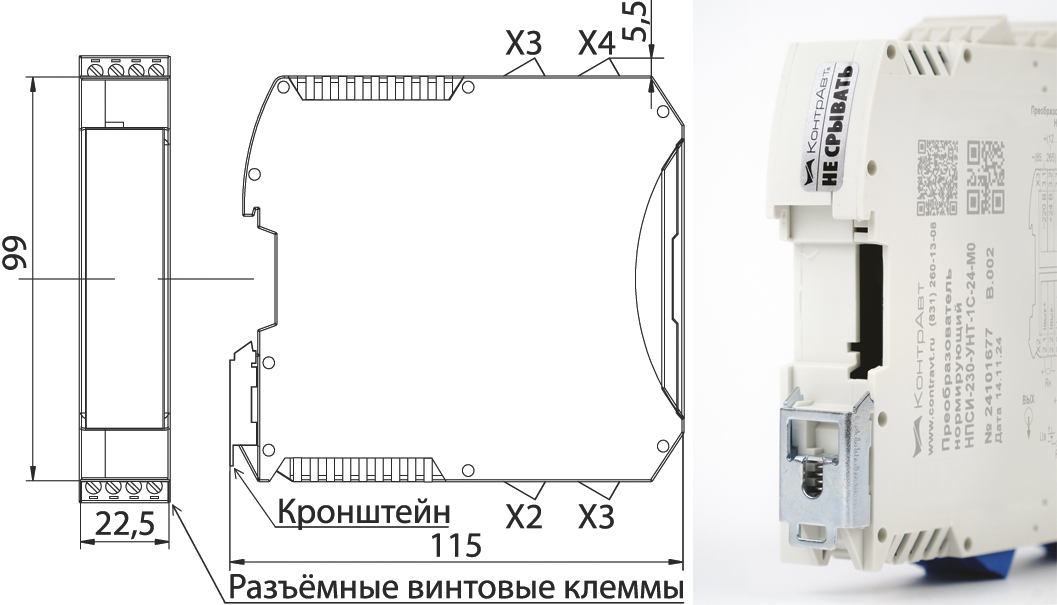

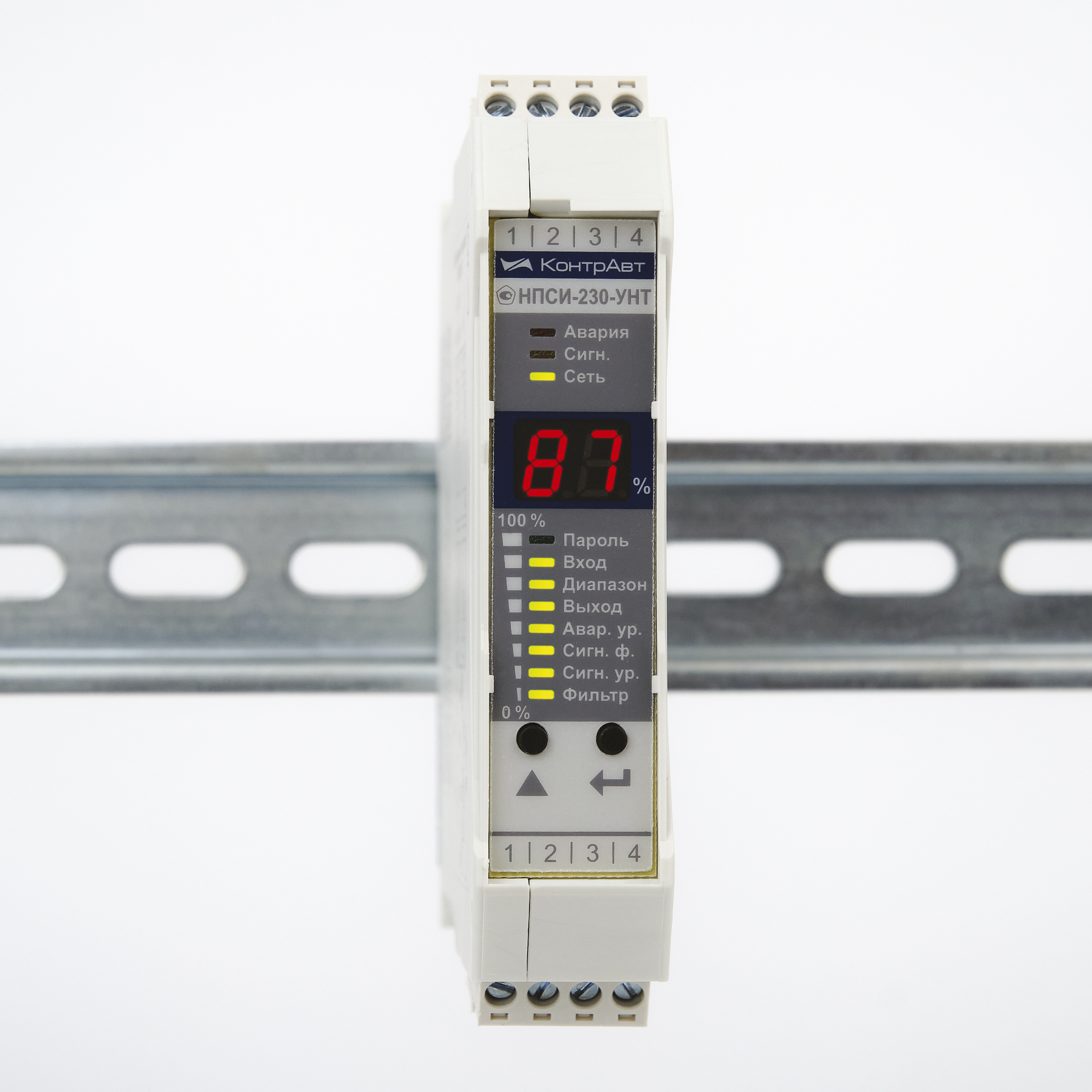

Конструктивно измерительные преобразователи НПСИ-230-УНТ выполнены в корпусе с габаритными размерами (D×H×W) 115×110×22,5 мм, который обеспечивает монтаж на DIN-рельс 35 мм по стандарту EN 50 022 (см. рисунок 6).
Ширина корпуса преобразователя 22,5 мм обеспечивает экономию места в монтажном шкафу.
При вертикальном расположении корпусов преобразователей допускается плотный монтаж нескольких преобразователей без зазоров между их корпусами. Горизонтальную компоновку допускается использовать только с зазором между корпусами не менее 10 мм.
Электрические соединения осуществляются с помощью разъёмных винтовых клемм. Они обеспечивают простой и удобный монтаж.
Характеристики
Нормирующий преобразователь НПСИ-230-УНТ обеспечивает
-
Высокую точность преобразования 0,1 %
-
Высокую температурную стабильность (0,005 % / градус)
-
Эксплуатацию в расширенном диапазоне рабочих температур от минус 40 до плюс 70 °С
Питание нормирующих преобразователей НПСИ-230-УНТ в зависимости от модификации производится либо от сети переменного напряжения 220 В (допустимый диапазон рабочих напряжений 85…265 В), либо от постоянного напряжения 24 В (допустимый диапазон рабочих напряжений 10…42 В).
Системы обозначений и модификации

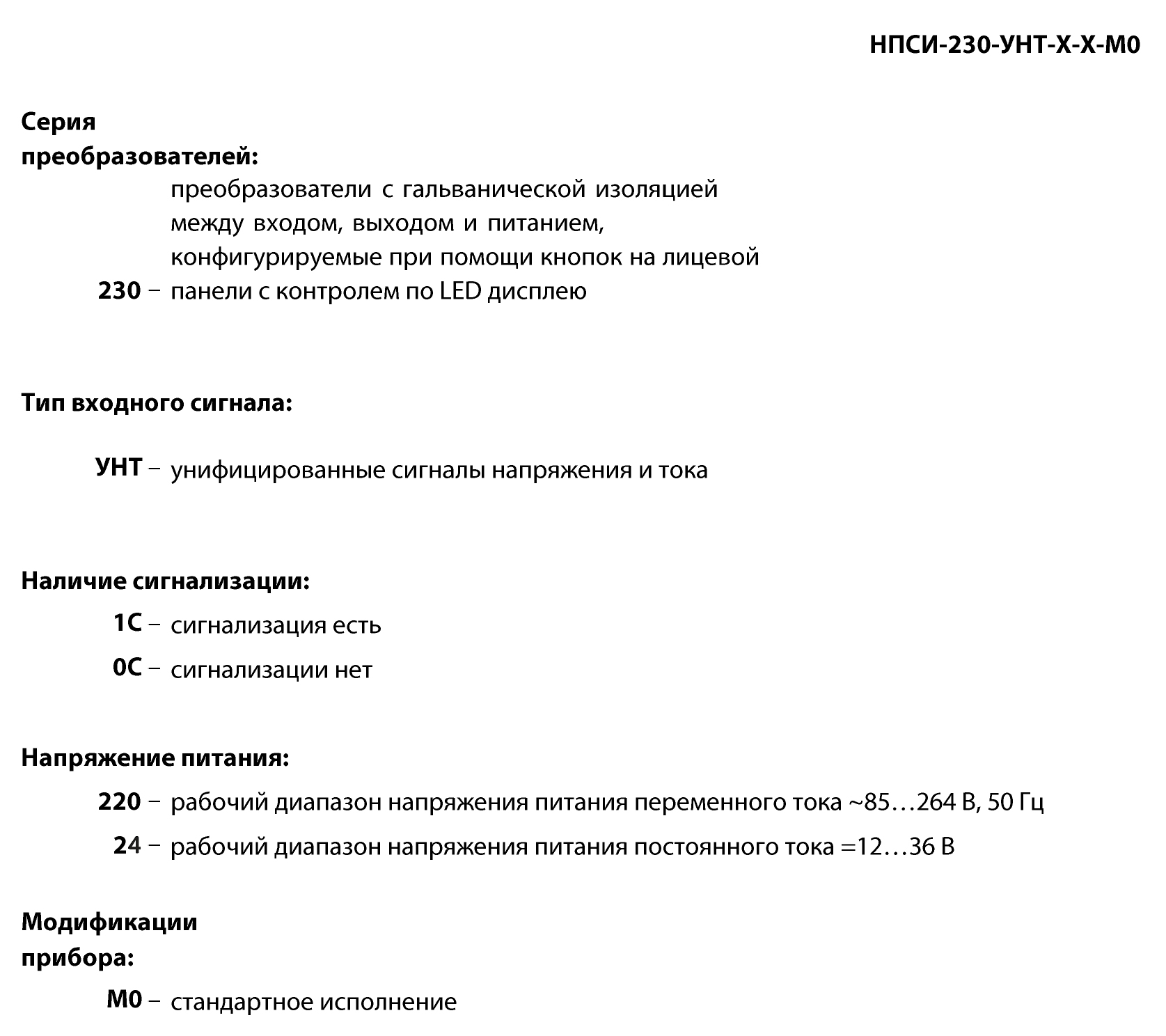

Рассмотрим систему обозначений модификаций нормирующего преобразователя НПСИ-230-УНТ.
Обратим отдельное внимание, что во всех стандартных модификациях НПСИ-230-УНТ уже реализовано высокоскоростное малошумящее исполнение, которое в предыдущей модели НПСИ-УНТ присутствовало только в некоторых модификациях. Таким образом, необходимость в таких отдельных модификациях для модели НПСИ-230-УНТ отпала, и они сняты с производства.
Нормирующие преобразователи НПСИ-230-УНТ (так же, как и вся продукция НПФ КонтрАвт) предоставляются в опытную эксплуатацию, поэтому пользователь имеет возможность опробовать преобразователи в работе, оценить их характеристики и принять обоснованное решение об их применении.Реклама. ООО НПФ «КонтрАвт» ИНН 5262013422 erid = 2SDnjdEuUbU
