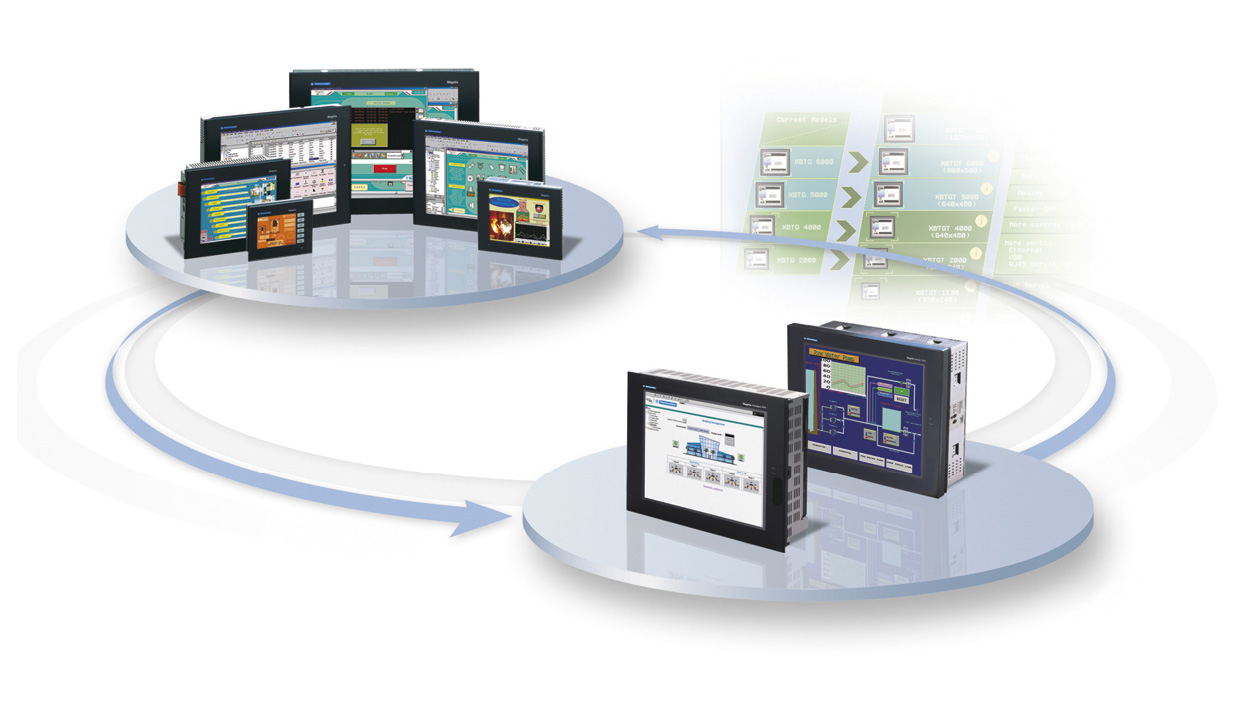

В данной статье речь пойдёт о полной линейке графических терминалов производства компании Schneider Electric: уже знакомых Magelis XBT GT и двух новых игроках – Magelis XBT GK и Magelis XBT GTW, которые построены на той же технологической платформе, но имеют более широкое функциональное насыщение.
Анонсированная год назад новая линейка графических терминалов XBT GT покорила всех своими возможностями, мощью и изящным дизайном. Казалось бы, эти терминалы полностью отвечают требованиям современного пользователя. Между тем компания Schneider Electric решила не останавливаться на достигнутом и представила новые линейки графических терминалов Magelis XBT GK и Magelis XBT GTW.

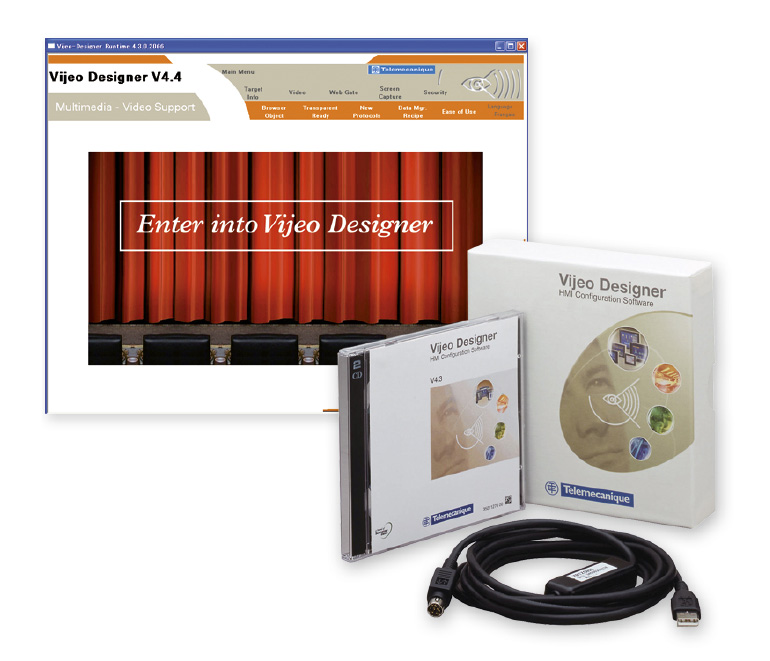

Как и их предшественники, новые терминалы открыты, компактны, просты, отличаются новаторскими многогранными возможностями и прогрессивны. Magelis XBT конфигурируются тем же программным обеспечением Vijeo Designer, которое демонстрирует целый ряд преимуществ для мониторинга и управления оборудованием.
Новые терминалы Magelis GTW имеют цветные сенсорные экраны двух размеров (8 и 15 дюймов), Windows-окружение и полностью открыты для Web и мультимедиа.
Благодаря этой открытости Magelis XBT GTW позволяет расширять возможности приложений за счёт полного доступа к Microsoft Office (Excel, Word, PowerPoint…), а также возможность просмотра документов с помощью предварительно установленных приложений с помощью Office Viewer и Acrobat Reader.
Открытость для Web также означает доступ через Internet Explorer к неограниченной навигации по Web-ресурсам в Сети и, соответственно, увеличение возможностей терминала в части локальной и удалённой диагностики и обслуживания оборудования.
Инсталляция Media Player позволяет Magelis XBT GTW воспроизводить данные мультимедиа (звук, потоковое видео, например, с Web-камеры по IP), а также использовать встроенный видеовыход.
Ещё одним преимуществом Magelis XBT GTW является наличие USB-порта на передней панели, который может использоваться для расширенной коммуникации с периферией из мира ПК. Имеются многочисленные интерфейсы для коммуникации: два порта Ethernet, 4 порта USB, слоты для PCMCIA (на 15") и карт Compact Flash.

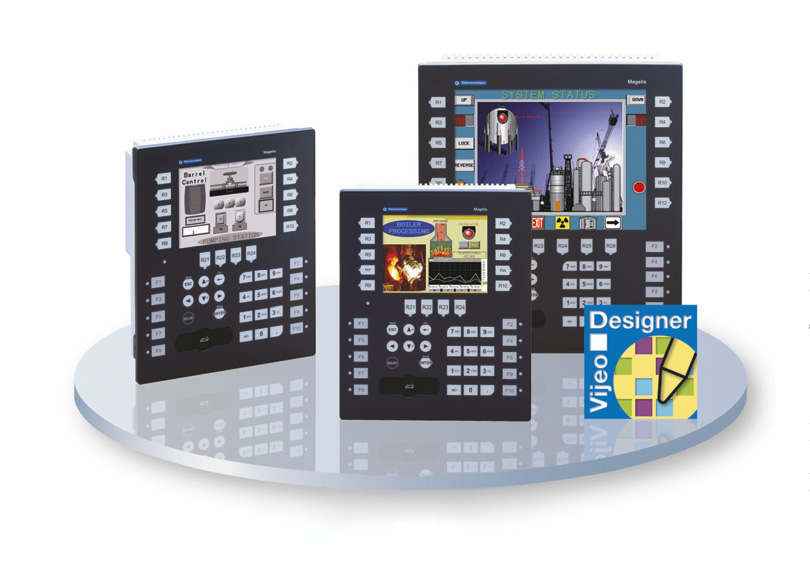

Новые терминалы Magelis XBT GK предназначены для работы в сложных промышленных условиях. Имея те же технические характеристики, что и Magelis XBT GT, новый терминал предлагает удивительную гибкость, сочетающуюся с высокой надёжностью.
Сенсорный экран дублирован вспомогательной клавиатурой, которая гарантирует осуществление контроля в условиях пыльных и загрязнённых сред. Кнопки вспомогательной клавиатуры имеют повышенную чувствительность и механический эффект, что увеличивает достоверность срабатывания. Кроме того, можно нажимать одновременно две кнопки.
Экран и клавиатура могут быть сконфигурированы как совместно, так и раздельно, а также могут быть привязаны к пользовательским функциям. Алфавитно-цифровая клавиатура позволяет вводить данные, как в мобильном телефоне.
Производитель предлагает экраны двух размеров: 5,7 и 10 дюймов. Таким образом, терминалы Magelis XBT GK могут легко заменить устаревшие, снятые с производства Magelis XBT F с клавиатурой благодаря аналогичным размерам и расположению кнопок, а также значительному увеличению количества функциональных клавиш.
Теперь полная линейка Magelis XBT Gxxxxx с экранами шести размеров и оригинальным программным обеспечением для конфигурирования Vijeo Designer полностью отвечает потребностям в использовании мультимедиа и Web.

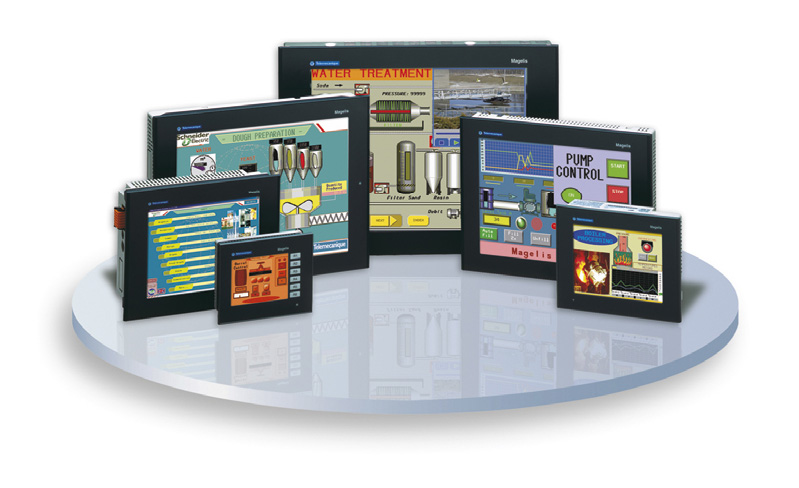

Коротко напомним про Magelis XBT GT. Итак, сенсорные экраны с размером от 3,8 до 15 дюймов предлагают реалистичное и качественное изображение:
TFT – 63536 цветов, STN – 4096 цветов или монохром 8/16 уровней;
высокое разрешение аналогового сенсорного экрана (1024×1024);
возможность регулирования яркости и контрастности;
три скорости «мигания» объектов.
Прекрасные видеовозможности, а также высокая производительность Magelis XBT GT позволяют терминалам выполнять задачи любого уровня сложности. Это происходит благодаря
быстрому времени отклика и многозадачности (за счёт применения 64-битового RISC-процессора);
увеличенному объему памяти: 16, 32 или 64 Мбайт EPROM flash, что позволяет обрабатывать более сложные задачи;
резервной SRAM-памяти 512 кбайт;
дополнительной съёмной памяти до 1 Гбайт, которая может использоваться для хранения архивных трендов, архива событий, рецептов, файлов, в том числе и видео.
В старших моделях (XBT GTxx40) доступны прикладной звук и видеоизображение, а также:
аналоговый вход с камеры (PAL/ NTSC);
кодирование/декодирование MPEG4 с возможностью записи по требованию;
одновременный просмотр и запись в режиме реального времени.
Новые терминалы Magelis XBT GT оснащены дополнительными ресурсами и протоколами, что позволяет интегрировать их в любую архитектуру Transparent Ready (архитектуру, в основе которой лежит Ethernet TCP/IP и которую можно интегрировать в любую автоматизированную систему). Отдельно следует упомянуть:
наличие портов RS-232C, RS-485 (конфигурируется программно) или RS-422;
поддержку протоколов, используемых в оборудовании других производителей (Siemens, Mitsubishi, Omron, Rockwell Automation и др.);
Ethernet-коммуникации (100 Mбит/с) с возможностью Web-доступа;
FTP-сервер для удобства передачи файлов данных;
безопасное совместное использование данных (до восьми терминалов) – глобальные данные;
Web-шлюз, позволяющий с помощью любого Web-браузера (например Internet Explorer) получать идентичное изображение и управление с ПК на самой панели, доступ к системным страницам терминала для контроля, управления и удалённой диагностики без специального программного обеспечения;
одновременную связь по всем портам для одновременного контроля и управления различным оборудованием на различных физических сетях.
Терминалы Magelis XBT GT разработаны для естественной интеграции в любые проекты. Диалог оператора с панелью обеспечивается благодаря
использованию USB-портов во всех моделях (от 5,7" и выше) для подключения периферии (принтера, считывателя штрих-кодов и др.);
удобному разъёму для оперативного подключения;
высокой скорости загрузки данных – до 12 Mбит/с, что в 100 раз быстрее, чем по последовательной связи;
вспомогательному интерфейсу (от 7,5" и выше);
наличию трёх дискретных выходов («в работе», «системная тревога», «сирена»), дискретного входа («сброс»), а также аудиовыхода.
Все это позволяет подключить к терминалу кнопку, световой индикатор, сирену и динамик без каких-либо затруднений.
Прогрессивный и мощный Magelis XBT GT с его программным обеспечением Vijeo Designer может быть использован для решения задач любой сложности, будь то производство машин (OEM) или автоматизация технологического процесса в промышленности.
Дружественный и лёгкий в использовании интерфейс разработки, многооконное приложение с всплывающими окнами, многоязычная поддержка (в том числе кириллица), библиотека, содержащая более 4000 готовых объектов (в том числе анимированных), программирование и отладка проекта с помощью симулятора, мощная система тревог с группами и архивом, менеджер рецептов, исторические тренды, управление пользователями – всё это выгодно отличает новый Magelis XBT GT от аналогов других производителей.
Говоря о дополнительных преимуществах Magelis XBT GT для машиностроителей (OEM), хочется отметить особую компактность, быстрый монтаж без инструмента с помощью клипс, простое подключение коммуникаций (USB и RJ-45), разъём электропитания и вспомогательный разъём (вход/выход), простое соединение plug & play.
Прогрессивные новшества, продвинутые функции, увеличенная произ-водительность и открытость графических терминалов Magelis XBT GT подтверждают положение компании Schneider Electric как одного из ведущих производителей терминалов оператора в мире. ●
Автор – сотрудник ЗАО «Шнейдер Электрик»
