Промышленные компьютеры фирмы Advantech

Про­мыш­лен­ные шас­си

Шас­си про­мыш­лен­но­го компь­юте­ра пред­став­ля­ет со­бой ту кон­струк­тив­ную ос­но­ву, ко­то­рая оп­ре­де­ля­ет как внеш­ний вид компь­юте­ра, так и его стой­кость к не­бла­гоп­ри­ят­ным воз­дей­стви­ям. Пос­ле за­пол­не­ния шас­си со­от­вет­ству­ю­щей элек­тро­ни­кой по­лу­ча­ет­ся пол­но­цен­ный сис­тем­ный блок про­мыш­лен­но­го компь­юте­ра.

Для че­го нуж­ны про­мыш­ленные компь­юте­ры

При пер­вом зна­ком­ст­ве с про­мыш­лен­ны­ми компь­юте­ра­ми са­мое силь­ное пот­ря­се­ние свя­за­но, как пра­ви­ло, не с изыс­кан­ным ди­зай­ном или вы­да­ю­щи­ми­ся вы­чис­ли­тель­ны­ми воз­мож­нос­тя­ми, а с их
сто­и­мостью. «Че­го это ваш 386 до­ро­же мо­его Pentium-150?» — за­кон­ный во­прос лю­бо­го, кто дав­но при­вык при­об­ре­тать компь­юте­ры, дер­жа в  ру­ке стоп­ку прайс-лис­тов де­сят­ка-дру­го­го компь­ютер­ных фирм. Как все про­сто в ми­ре офис­ной тех­ни­ки! Од­на строч­ка ти­па «486DX4-100/256KB/PCI/1,3GB/15"VGA-NI- LR/CD-ROMx8» да­ет нам поч­ти ис­чер­пы­ва­ю­щую ин­фор­ма­цию о па­ра­мет­рах ва­ше­го бу­ду­ще­го по­мощ­ни­ка.

За­будь­те об этом на не­ко­то­рое вре­мя, вы в дру­гом ми­ре, го­раз­до ме­нее ком­фор­т­­ном, чем офис­ная идил­лия. Здесь гряз­но, хо­лод­но и сы­ро, иног­да тря­сет и от­клю­ча­ет­ся элек­три­чес­т­во. И вам ну­жен дру­гой на­пар­ник, не обя­за­тель­но шиб­ко ум­ный, но бо­лее креп­кий и не­при­тя­за­-тель­ный. Но все же: «За что я до­лжен за­пла­тить в два (три, че­ты­ре...) ра­за до­роже, и так ли это необходимо?»

Для на­ча­ла вы­яс­ним, за­чем со­бствен­но они нам нуж­ны, эти про­мыш­лен­ные компь­юте­ры. Не­уже­ли то ог­ром­ное пред­ло­же­ние вы­чис­ли­тель­ной тех­ни­ки раз­но­об­раз­ных кон­фи­гу­ра­ций, сва­лив­ше­е­ся на нас в пос­лед­ние го­ды, не ре­ши­ло пол­ностью всех на­ших про­блем в этой об­лас­ти? Ока­зы­ва­ет­ся, нет. И де­ло здесь во­все не в ис­клю­чи­тель­ной над­еж­нос­ти или свер­хпро­из­во­ди­тель­нос­ти этих ус­тройств, да­же на­обо­рот — мно­гим компь­юте­рам, при­ме­ня­е­мым в про­мыш­лен­нос­ти, про­из­во­ди­тель­ность не то что про­цес­со­ра Pentium, а да­же ус­та­рев­ше­го 486 (ужас, 486 — уже ус­та­рев­ший!) про­сто не нуж­на. А что ка­са­ет­ся над­еж­нос­ти, то при при­ме­не­нии в офис­ных ус­ло­ви­ях я бы, по­жа­луй, пред­по­чел ста­рый до­брый Hewlett-Packard или Compaq. Но здесь-то и кро­ет­ся раз­гад­ка — в ус­ло­ви­ях про­мыш­лен­но­го пред­при­ятия жить та­ко­му кра­сав­цу от си­лы три дня, а по­том его пре­крас­ный ма­ло­шу­мя­щий вен­ти­ля­тор за­со­сет в ис-­точ­ник пи­та­ния не­множ­ко гря­зи по­по­лам с ка­кой-ни­будь про­во­дя­щей га­достью или   ин­тер­фей­с­ная пла­та не вы­не­сет со­сед­ст­ва с пос­то­ян­но виб­ри­ру­ю­щим кон­вей­ером (куз­неч­ным прес­сом, стан­ком с ЧПУ, про­кат­ным ста­ном — нуж­ное под­чер­кнуть) и вы­ско­чит от воз­му­ще­ния из сво­е­го по­зо­ло­чен­но­го разъ­ема. Да и лю­ди в та­кой об­ста­нов­ке то­же ме­ня­ют­ся не в луч­шую сто­ро­ну. Это в ти­ши ла­бо­ра­то­рии все хо­дят в бе­лом и ру­ки мо­ют триж­ды в день, а на за­во­де мо­гут и мас­ли­ца ма­шин­но­го в кла­ви­а­ту­ру слу­чай­но плес­нуть... Для осо­бой мяг­кос­ти хо­да кла­виш, ко­неч­но. А мо­гут и не мас­ли­ца, и не в кла­ви­а­ту­ру, а в дис­п­лей (у «офис­ных» там та­кие чуд­нень­кие про­ре­зи, для вен­ти­ля­ции, го­во­рят). Хо­тя, бы­ва­ет, что по­ве­зет и кра­сав­ца ста­вят в от­дель­ной ком­на­те, до­пус­кая к не­му толь­ко из­бран­ных. Но вот бе­да, за со­сед­ней стен­кой свар­щи­ки ра­бо­та­ют и силь­ные по­ме­хи со­зда­ют. Ко­ро­че, про­грам­ма «вис­нет» на­мер­т­во. И про­ста­ивает чу­до вы­чис­ли­тель­ной тех­ни­ки в ожи­да­нии сво­е­го ре­а­ни­ма­то­ра, а в это вре­мя тех­про­цесс без при­смот­ра — что ре­бе­нок без ро­ди­тель­ско­го гла­за, ес­ли не по­жар, так на­во­дне­ние точ­но ус­тро­ит. Ре­аль­ный мир весь­ма изо­щрен в со­зда­нии раз­лич­ных не­штат­ных си­ту­а­ций, и, на­вер­ное, каж­дый мо­жет вспом­нить до­ста­точ­ное ко­ли­чес­т­во си­ту­а­ций, в ко­то­рых при­ме­не­ние че­го-то бо­лее креп­ко­го, чем офис­ный РС, бы­ло бы не лиш­ним. Итак, про­мыш­лен­ные компь­юте­ры — это пре­жде все­го из­де­лия с повы­шен­ной ус­той­чи­востью к воз­дей­стви­ям внеш­ней сре­ды. И все про­из­во­ди­те­ли до­би­ва­ют­ся этой ус­той­чи­вос­ти все­ми мыс­ли­мы­ми (хо­тя и при­мер­но оди­на­ко­вы­ми) спо­со­ба­ми.

Для борь­бы с пылью со­зда­ют из­бы­точ­ное дав­ле­ние внут­ри сис­тем­но­го бло­ка, а вса­сы­ва­ю­щие вен­ти­ля­то­ры снаб­же­ны смен­ны­ми пы­ле­у­лав­ли­ва­ю­щи­ми филь­тра­ми. Очень час­то, осо­бен­но в мо­де­лях для пуль­то­во­го мон­та­жа, при­ме­ня­ет­ся брыз­го­за­щи­та по ли­це­вой па­не­ли. С виб­ра­ци­я­ми и уда­ра­ми бо­рют­ся, при­ме­няя про­чные шас­си и кор­пу­са, за­креп­ляя пла­ты рас­ши­ре­ния до­пол­ни­тель­ны­ми амор­ти­зи­ру­ю­щи­ми ско­ба­ми и раз­ме­щая дис­ко­вые на­коп­и­те­ли на спе­ци­аль­ной виб­ро­у­да­рос­той­кой под­вес­ке. Внеш­не смот­рит­ся слег­ка «ду­бо­во», но са­мое глав­ное — до­сти­га­ет­ся ис­клю­чи­тель­ная ме­ха­ни­чес­кая про­чность кон­струк­ции. Мно­гие мо­де­ли пред­ус­мат­ри­ва­ют воз­мож­ность ус­та­нов­ки в стан­дар­т­­ные 19-дюй­мо­вые стой­ки.

Еще од­на от­ли­чи­тель­ная чер­та про­мыш­лен­но­го компь­юте­ра — его мо­дуль­ность и ис­клю­чи­тель­ные воз­мож­нос­ти рас­ши­ре­ния. При­вы­чной гла­зу «ма­те­рин­с­кой» пла­ты здесь, как пра­ви­ло, нет. Про­цес­сор­ная пла­та на­рав­не с пе­ри­фе­рий­ны­ми встав­ля­ет­ся в пас­сив­ную объ­еди­ни­тель­ную кросс-пла­ту с боль­шим чис­лом сло­тов рас­ши­ре­ния. Та­кая мо­дуль­ная кон­струк­ция об­лег­ча­ет тех­ни­чес­кое об­слу­жи­ва­ние и поз­во­ля­ет быс­т­ро за­ме­нять мо­ду­ли в слу­чае их вы­хо­да из строя. Ско­рость ре­мон­та (стро­го го­во­ря, сред­нее вре­мя вос­ста­нов­ле­ния) яв­ля­ет­ся весь­ма важ­ной ха­рак­те­рис­ти­кой для про­мыш­лен­ных компь­юте­ров. Во вре­мя ре­мон­та обыч­но про­ста­и­ва­ет весь учас­ток про­из­вод­ст­ва, что мо­жет на­не­сти пред­при­ятию ощу­ти­мые убыт­ки. Так как про­мыш­лен­но­му компь­юте­ру час­то при­хо­дит­ся вза­и­мо­дей­ство­вать с боль­шим ко­ли­чес­т­вом дат­чи-­ков и ис­пол­ни­тель­ных ус­тройств, то не­уди­ви­тель­но, что ко­ли­чес­т­во сло­тов рас­ши­ре­ния в нем мо­жет до­сти­гать 20. Вспом­ни­те свой РС, в ко­то­ром их от си­лы 5-6.

Борь­ба за сво­бод­ные сло­ты рас­ши­ре­ния на­шла свое от­ра­же­ние в сте­пе­ни ин­тег­ра­ции про­цес­сор­ных плат про­мыш­лен­ных РС. Как пра­ви­ло, эти пла­ты со­дер­жат в се­бе все не­об­хо­ди­мые ком­по­нен­ты обыч­но­го компь­юте­ра: со­бствен­но про­цес­сор, па­мять, ин­тер­фей­сы с НГМД и НЖМД, пор­ты при­нте­ра и RS-232/485, а в не­ко­то­рых мо­де­лях — VGA, Ether­net и SCSI-  кон­трол­ле­ры. Од­ним из не­об­хо­ди­мых эле­мен­тов про­цес­сор­ной пла­ты  яв­ля­ет­ся сто­ро­же­вой тай­мер. Ку­ри­те на здо­ровье, компь­ютер всег­да бу­дет пе­ре­за­гру­жен ав­то­ма­ти­чес­ки в слу­чае «за­ви­са­ния» про­грам­мы.

Ус­трой­ст­ва ин­тер­фей­са «че­ло­век-ма­ши­на» у про­мыш­лен­ных РС так­же вы­пол­ня­ют­ся с уче­том жес­т­ких ус­ло­вий эк­сплу­а­-та­ции. В кла­ви­а­ту­рах в обя­за­тель­ном по­ряд­ке тем или иным спо­со­бом пред­ус­мат­ри­ва­ет­ся пы­лев­ла­го­за­щи­та. В ра­бо­чих стан­ци­ях час­то при­ме­ня­ют ог­ра­ни­чен­ный на­бор фун­к­ци­о­наль­ных и циф­ро­вых кла­виш, вы­пол­нен­ных по пле­ноч­ной тех­но­ло­гии. На­ибо­лее «ду­ра­ко­о­пас­ные» ор­га­ны уп­рав­ле­ния, ти­па кно­пок «Сброс» и «Выключение пи­та­ния», пря­чут за за­пи­ра­е­мы­ми на ключ двер­ца­ми. В пос­лед­ние го­ды все боль­шую по­пу­ляр­ность при­об­ре­та­ют сен­сор­ные эк­ра­ны, да­ю­щие не­ог­ра­ни­чен­ные воз­мож­нос­ти в со­зда­нии дру­жес­твен­ных ин­тер­фей­сов.

Пе­ре­чис­лять обоб­щен­ные ха­рак­те­рис­ти­ки «сред­нес­та­тис­ти­чес­ко­го» про­мыш­лен­но­го РС мож­но и даль­ше, од­на­ко луч­ше на этом ос­та­но­вить­ся, пос­коль­ку ни­ка­кая жур­наль­ная статья не смо­жет за­ме­нить не­об­хо­ди­мос­ти под­роб­но­го оз­на­ком­ле­ния с кон­крет­ны­ми мо­де­ля­ми про­мыш­лен­ных РС по ка­та­ло­гу про­из­во­ди­те­ля.

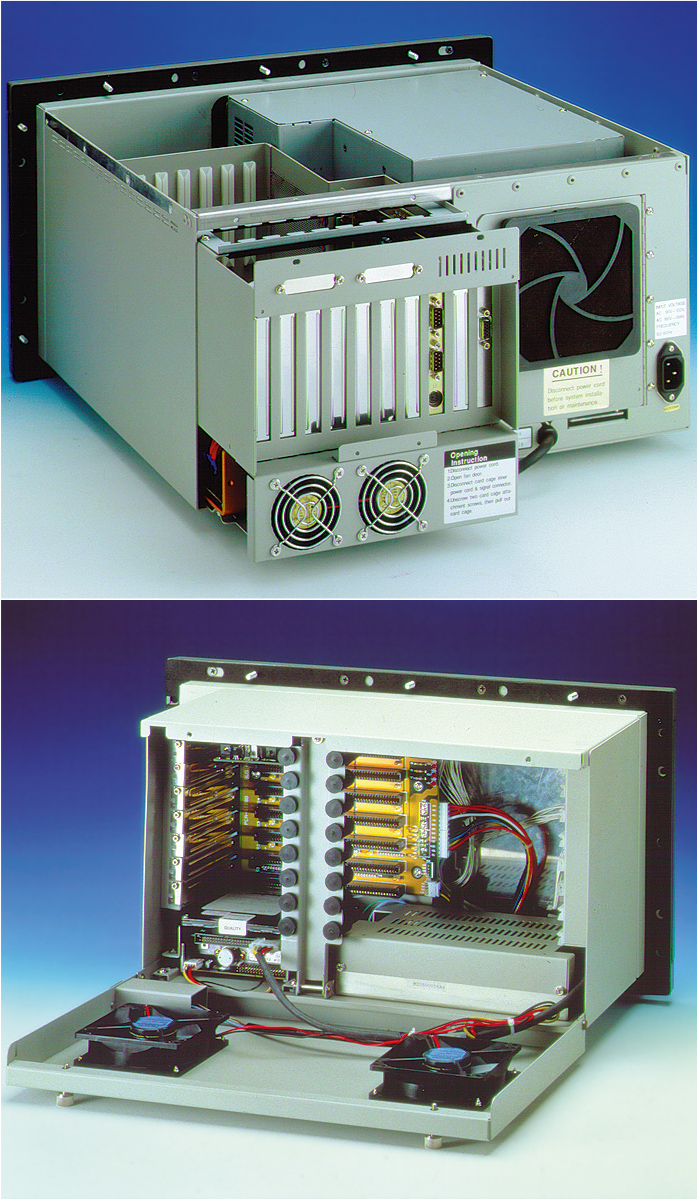

Сре­ди ог­ром­но­го ко­ли­чес­т­ва из­де­лий фир­мы Advantech есть не­со­мнен­ные лю­бим­цы поль­зо­ва­те­лей,  в чис­ло ко­то­рых вхо­дит шас­си про­мыш­лен­но­го компь­юте­ра IPC-610 (рис. 1).

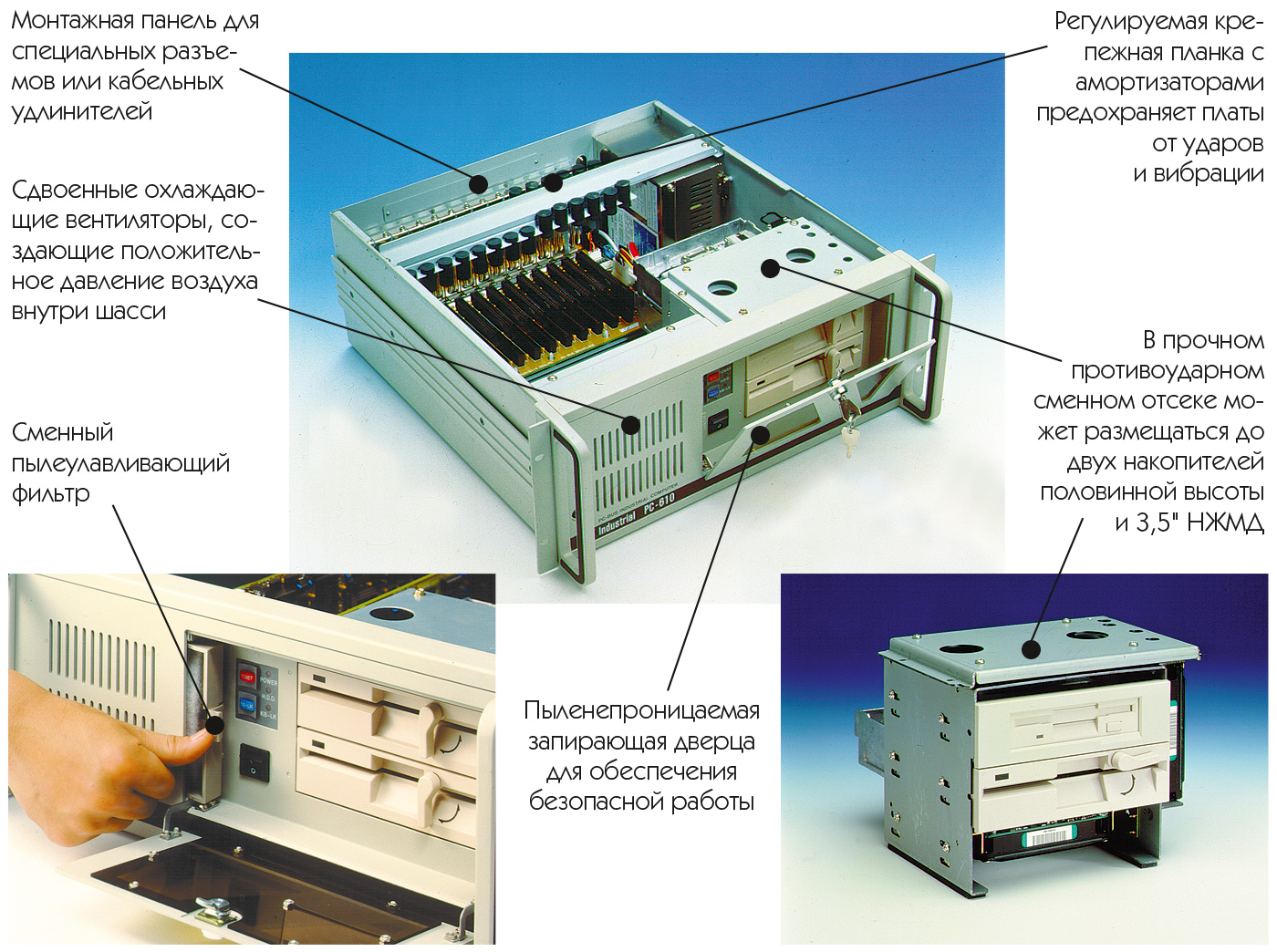

Ос­нов­ные ха­рак­те­рис­ти­ки IPC-610 сле­ду­ю­щие:

• 14-сло­то­вая 4-слой­ная кросс-пла­та с от­дель­ны­ми сло­я­ми зем­ли и пи­та­ния, под­дер­жи­ва­ю­щая все ти­пы РС/АТ со­вмес­ти­мых плат рас­ши­ре­ния. Ре­гу­ли­ру­е­мая кре­пеж­ная план­ка с ре­зи­но­вы­ми амор­ти­за­тора­ми над­еж­­но пред­ох­ра­ня­ет пла­ты от уда­ров и виб­ра­ций;
• 250-ват­тный ис­точ­ник пи­та­ния, со­от­вет­ству­ю­щий стан­дар­там UL/CSA/TUV (од­на из мо­ди­фи­ка­ций шас­си ком­плек­ту­ет­ся 350-ват­тным ис­точ­ни­ком);
• ох­лаж­да­ю­щая сис­те­ма со смен­-ным пы­ле­у­лав­ли­ва­ю­щим филь­т­ром со­зда­ет пол­ожи­тель­ное дав­ле­ние воз­ду­ха внут­ри шас­си;
• про­ти­во­у­дар­ный от­сек для двух на­коп­ите­лей 5,25" и од­но­го 3,5";
• ра­бо­чий ди­а­па­зон тем­пе­ра­тур от 0°С до 50°С;
• па­нель уп­рав­ле­ния с кноп­ка­ми сбро­са, вы­клю­че­ния пи­та­ния и бло­ки­ров­ки кла­ви­а­ту­ры рас­по­ло­же­на за за­пи­ра­е­мой на ключ двер­кой;
• пред­ус­мот­ре­на ус­та­нов­ка шас­си в 19" стой­ки.

Шас­си IPC-610 вы­пус­ка­ет­ся в не­сколь­ких мо­ди­фи­ка­ци­ях:
- IPC-610 — на ба­зе кросс-пла­ты с 14 шес­тнад­ца­ти­раз­ряд­ны­ми ISA-сло­та­ми;
- IPC-610Р — на ба­зе кросс-пла­ты с 10 шес­тнад­ца­ти­раз­ряд­ны­ми ISA-сло­та­ми, 2 сло­та­ми PCI и од­ним со­вме­щен­ным сло­том ISA/PCI для про­цес­сор­ной пла­ты;
- IPC-610MB — шас­си без кросс-пла­ты, рас­счи­тан­ное на ус­та­нов­ку не­до­ро­гих «ма­те­рин­с­ких» плат ти­па «baby AT» (не­пло­хой ва­ри­ант для осо­бо «эко­ном­ных» поль­зо­ва­те­лей).

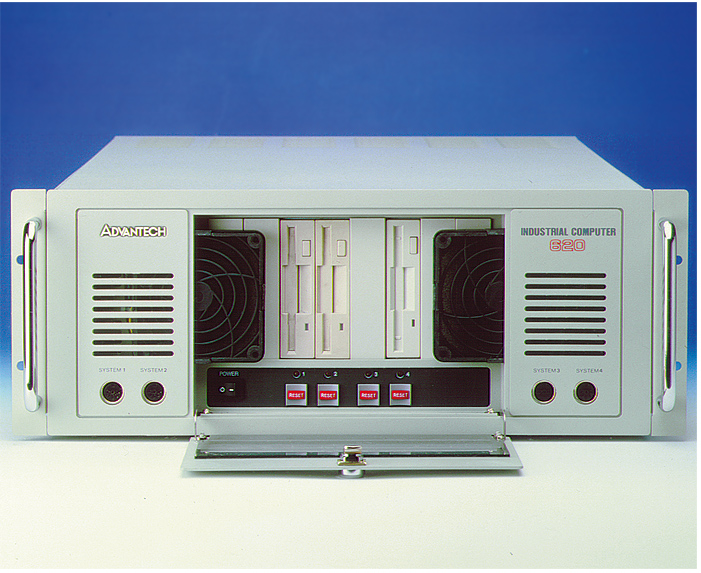

Спе­ци­аль­но для дуб­ли­ро­ван­ных сис­тем вы­пус­ка­ет­ся муль­ти­сис­тем­ное шас­си IPC-620 (рис. 2), поз­во­ля­ю­щее объ­еди­нять в од­ном кор­пу­се до 4 вы­чис­ли­тель­ных сис­тем и име­ю­щее 2 мо­ди­фи­ка­ции с ши­на­ми ISA и РСI.

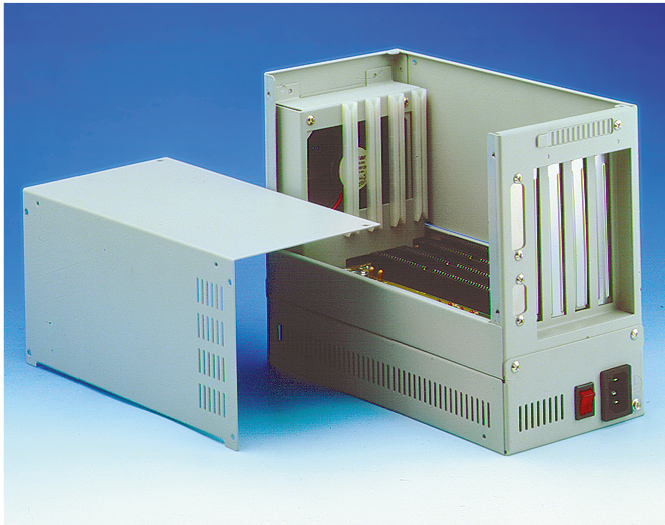

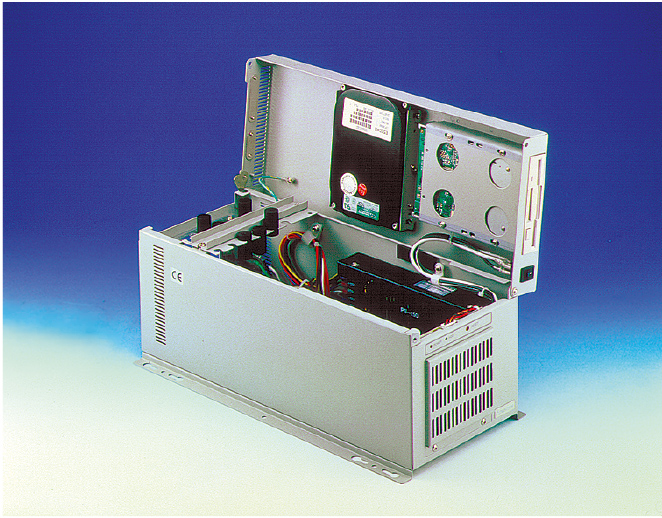

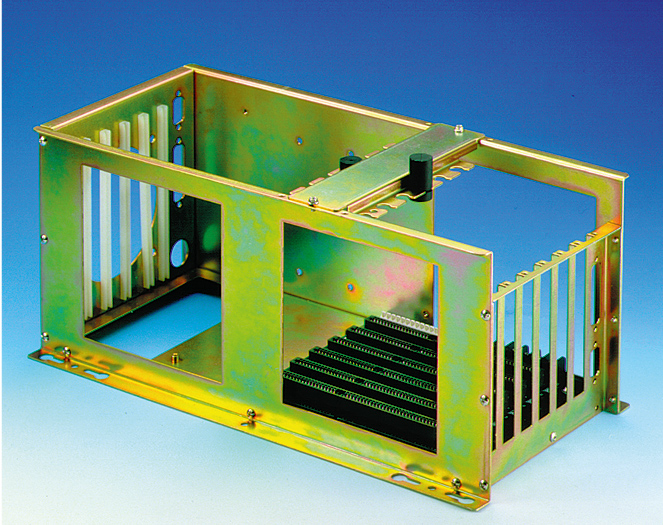

Для встра­и­ва­е­мых при­ло­же­ний фир­ма Advantech пред­ла­га­ет бо­лее ком­пак­т­ные шас­си — IPC-6806, MBPC-641 и IPC-6006 (рис. 3, 4 и 5 со­от­вет­ствен­но).



Пос­ле вы­бо­ра под­хо­дя­ще­го шас­си для окон­ча­тель­но­го кон­фи­гу­ри­ро­ва­ния компь­юте­ра не­об­хо­ди­мо оп­ре­де­лить ко­ли­чес­т­во и ти­пы дис­ко­вых на­коп­ите­лей, тип про­цес­сор­ной пла­ты и объ­ем опе­ра­тив­ной па­мя­ти. За­тем под­би­ра­ют­ся не­об­хо­ди­мые пла­ты вво­да/вы­во­да и се­те­вых ин­тер­фей­сов. Кста­­ти, фир­ма Advantech пред­ос­тав­ля­ет  та­кую ус­лу­гу, как окон­ча­тель­ная сбор­­ка сис­те­мы. Хо­тя это то пред­ло­же­ние, от ко­то­ро­го мож­но от­ка­зать­ся и не­множ­ко сэ­ко­но­мить (око­ло 50 дол­ла­ров), по­лучив все ком­по­нен­ты рос­сыпью.

Ра­бо­чие стан­ции

Дру­гой чрез­вы­чай­но рас­прос­тра­-нен­ной груп­пой из­де­лий яв­ля­ют­ся ра­бо­чие стан­ции. По­ня­тие «ра­бо­чая стан­ция» при­ме­ни­тель­но к ин­дус­три­аль­ным компь­юте­рам силь­но от­ли­ча­ет­ся от то­го, что обыч­но под этим

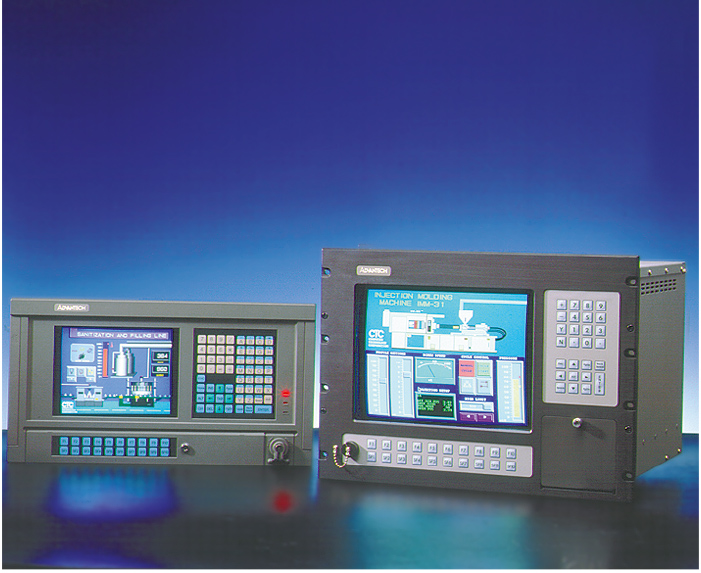

по­ни­ма­ет­ся. Про­ил­люс­три­ро­вать это мож­но на при­ме­ре стан­ции AWS-822 (рис. 6), за­во­евав­шей свою по­пу­ляр­ность за счет ис­клю­чи­тель­но удач­ной кон­струк­ции.

От­ли­чи­тель­ной осо­бен­ностью ин­дус­три­аль­ных ра­бо­чих стан­ций яв­ля­ет­ся раз­ме­ще­ние дис­п­лея, сис­тем­но­го бло­ка и кла­ви­а­ту­ры в еди­ном кон­струк­ти­ве. В слу­чае AWS-822 14" дис­п­лей, две пле­ноч­ные кла­ви­а­ту­ры и со­бствен­но компь­ютер объ­еди­не­ны в об­щий сталь­ной кор­пус с ис­клю­чи­тель­но про­чной вла­го­за­щи­щен­ной пе­ре­дней па­нелью. Дис­п­лей за­щи­ща­ет­ся тол­с­тым стек­лом, а ор­га­ны уп­рав­-ле­ния и дис­ко­вод скры­ты за за­пи­ра­е­мой двер­цей (рис. 7).

Как и в слу­чае с боль­шин­ст­вом ин­дус­три­аль­ных шас-­си, в ра­бо­чих стан­ци­ях ис­поль­зу­ют­ся пас­сив­ные объ­еди­ни­тель­ные па­не­ли (кросс-пла­ты) с боль­шим чис­лом сло­тов рас­ши­ре­ния (рис. 8).

Далее при­ве­де­ны ос­нов­ные ха­рак­те­рис­ти­ки AWS-822:

• пред­ус­мот­ре­на ус­та­нов­ка стан­ции в 19" стой­ку или пульт;
• пе­ре­дняя па­нель обес­пе­чи­ва­ет за­щи­ту по IP-56 (NEMA 4/12);
• 8-сло­то­вая 4-слой­ная кросс-пла­та с от­дель­ны­ми сло­я­ми зем­ли и пи­та­ния, под­дер­жи­ва­ю­щая все ти­пы РС/АТ со­вмес­ти­мых плат рас­ши­ре­ния. Ре­гу­ли­ру­е­мая кре­пеж­ная план­ка с ре­зи­но­вы­ми амор­ти­за­то­ра­ми над­еж­­но пред­ох­ра­ня­ет пла­ты от уда­ров и виб­ра­ций. Блок с кросс-пла­той име­ет вы­движ­ную кон­струк­цию, обес­пе­чи­вая лег­кость до­сту­па к ус­та­нов­лен­ным в нем пла­там;
• 14" цвет­ной ЭЛТ-мо­ни­тор в про­ти­во­у­дар­ном эк­ра­ни­ру­ю­щем кар­ка­се;
• две мем­бран­ные кла­ви­а­ту­ры: 27-кла­виш­ная для вво­да дан­ных и 20-кла­виш­ная фун­кци­о­наль­ная;
• два до­пол­ни­тель­ных разъ­ема для кла­ви­а­ту­ры на пе­ре­дней и за­дней па­не­лях;
• 250-ват­тный ис­точ­ник пи­та­ния, со­от­вет­ству­ю­щий стан­дар­там UL/CSA/TUV;
• ра­бо­чий ди­а­па­зон тем­пе­ра­тур от 0°С до 50°С;
• до­пол­ни­тель­но пред­ус­мот­ре­на воз­-мож­ность ус­та­нов­ки 3,5" НЖМД и ре­зис­тив­но­го сен­сор­но­го эк­ра­на.

В на­сто­я­щее вре­мя на сме­ну AWS-822 идет ее но­вая мо­ди­фи­ка­ция — ра­бо­чая стан­ция AWS-825, где ис­поль­зу­ет­ся уже 15" цвет­ной мо­ни­тор и где су­щес­тву­ет мо­дель с ши­ной PCI.

Все, что го­во­ри­лось об окон­ча­тель­ном кон­фи­гу­ри­ро­ва­нии для шас­си про­мыш­лен­ных компь­юте­ров, спра­вед­ли­во и для  ра­бо­чих стан­ций, за ис­клю­че­ни­ем то­го, что в стан­дар­т­ный ком­плект пос­тав­ки стан­ции уже вхо­дит 3,5" НГМД и со­от­вет­ству­ю­щая пла­та кон­трол­ле­ра дис­п­лея.

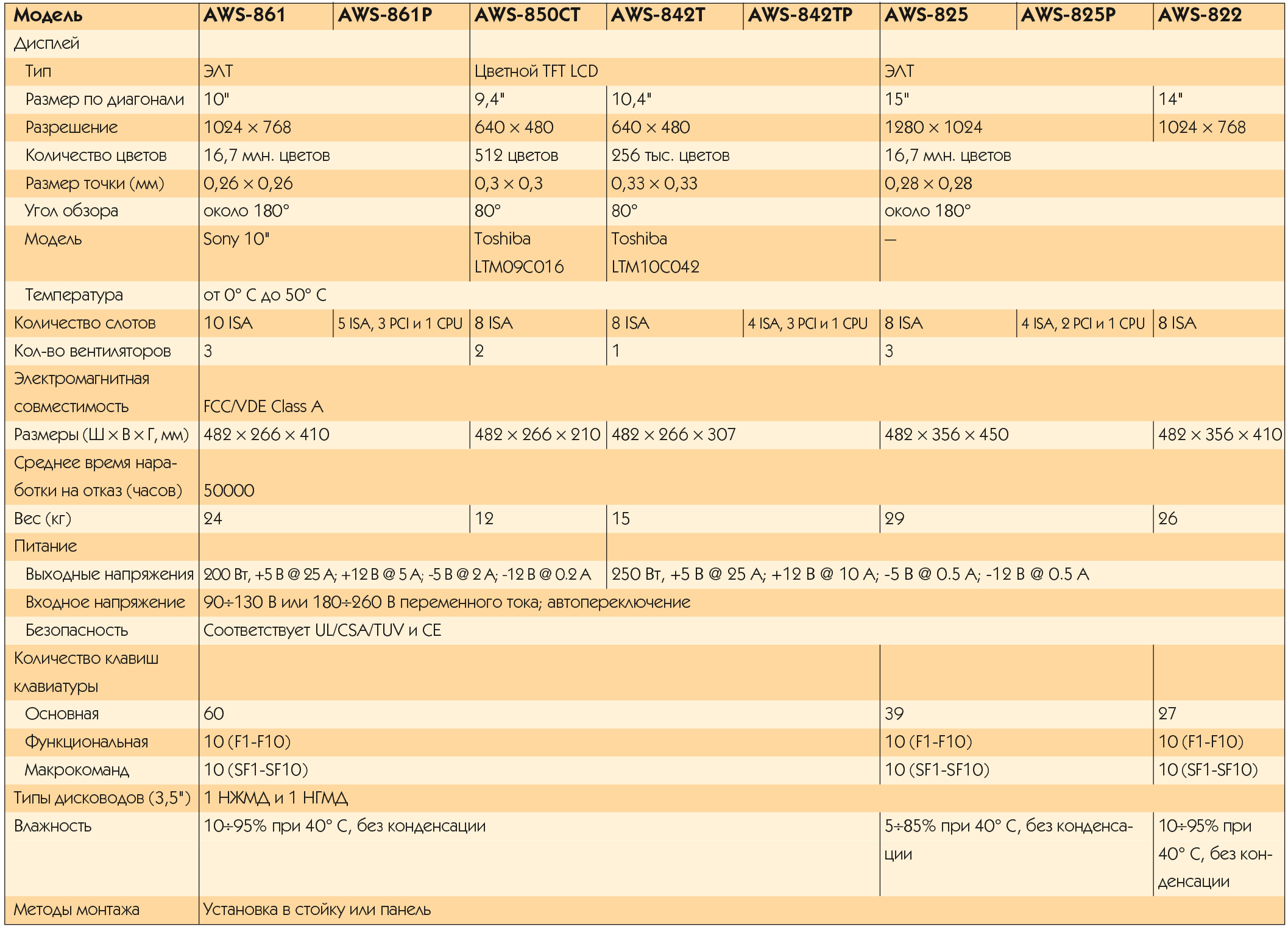

В таблице 1 пе­ре­чис­ле­ны крат­кие ха­рак­те­рис­ти­ки всех ра­бо­чих стан­ций, вы­пус­ка­е­мых фир­мой Advan­tech.

Па­нель­ные компь­юте­ры

От­ли­чи­тель­ной осо­бен­ностью па­нель­ных компь­юте­ров яв­ля­ют­ся их ма­лые га­ба­ри­ты, осо­бен­но в глу­би­ну. До­сти­га­ет­ся это как за счет при­ме­не­ния в ка­чес­т­ве дис­пле­ев плос­ких па­не­лей, так и за счет умень­ше­ния ко­ли­чес­т­ва и раз­ме­ров плат рас­ши­ре­ния. Па­нель­-ные компь­юте­ры пред­на­зна­че­ны для ус­та­нов­ки в пульт или па­нель, и, как пра­ви­ло, слу­жат для со­зда­ния ком­пак­тно­го и хо­ро­шо за­щи­щен­но­го по пе­ре­дней па­не­ли ин­тер­фей­са «че­ло­век-ма­ши­на». Па­нель­ные компь­юте­ры пре­крас­но вы­дер­жи­ва­ют про­мыш­лен­ные ус­ло­вия эк­сплу­а­та­ции и по­э­то­му мо­гут быть ус­та­нов­ле­ны не­пос­ред­ствен­но на кон­тро­ли­ру­е­мых и уп­рав­ля­е­мых объ­ек­тах и аг­ре­га­тах.

MiPC-50

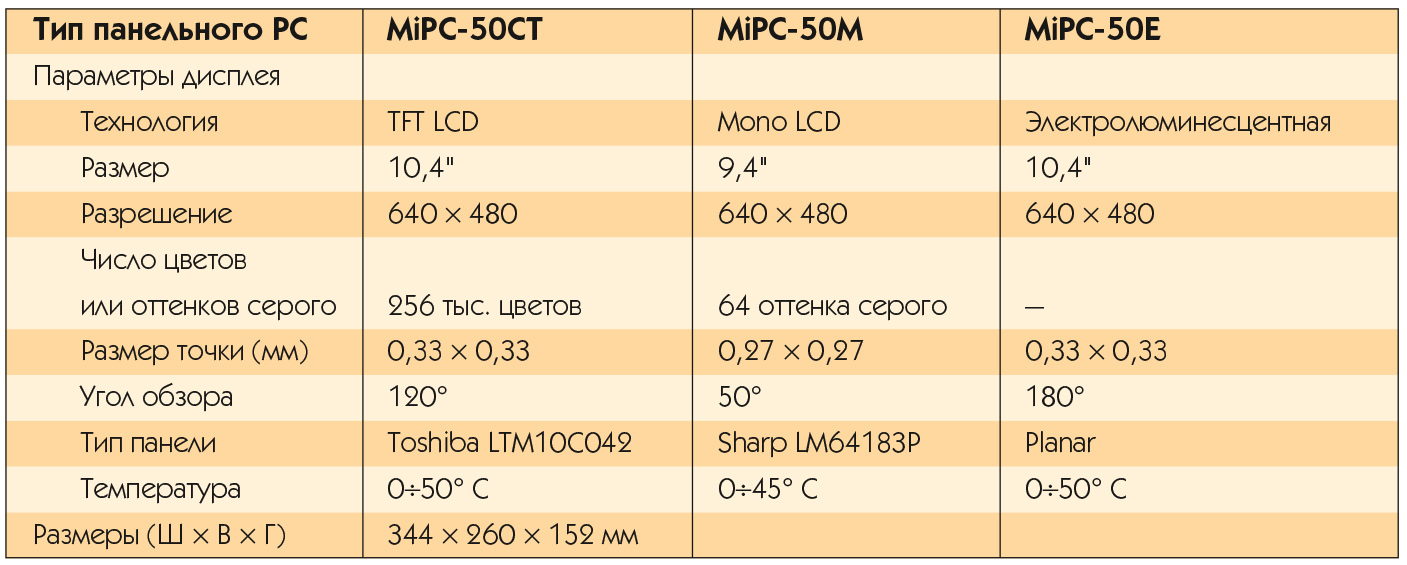

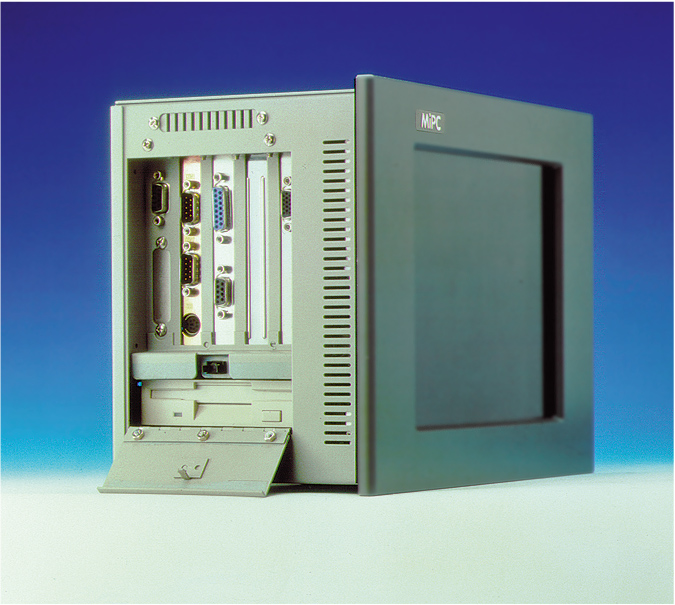

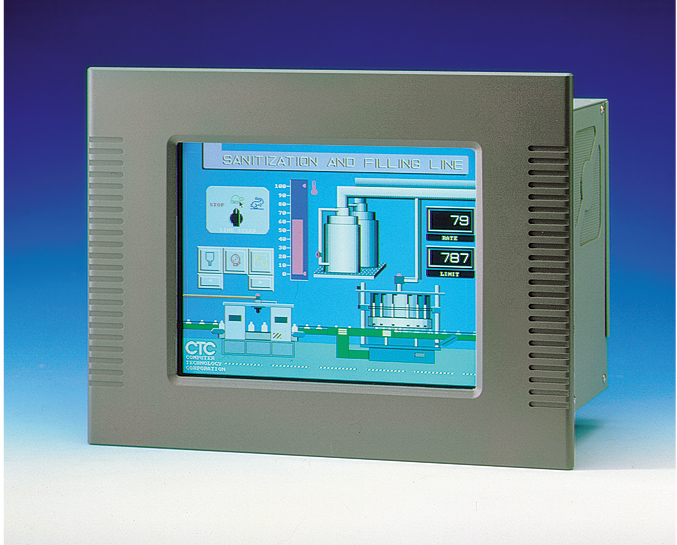

Па­нель­ные компь­юте­ры MiPC-50 (рис. 9) со­дер­жат пас­сив­ную кросс-пла­ту c 4 сло­та­ми ISA, 65-ват­тный ис­точ­ник пи­та­ния, НГМД и мес­то для НЖМД (рис.10). Вы мо­же­те вы­брать мо­дель с дис­пле­ем на ос­но­ве ак­тив­но-мат­рич­ной цвет­ной ЖК-па­не­ли, мо­нох­ром­ной ЖК-па­не­ли или элек­тро­лю­ми­нес­цен­т­ной па­не­ли. К MiPC-50 мож­но до­ба­вить один из двух ти­пов пле­ноч­ных кла­ви­а­тур (20 или 56-кно­поч­ную), а так­же сен­сор­ный эк­ран (рис. 11). В таб­ли­це 2 крат­ко пе­ре­чис­ле­ны па­ра­мет­ры при­ме­ня­е­мых в MiPC-50 ти­пов дис­пле­ев.

MiPC-70

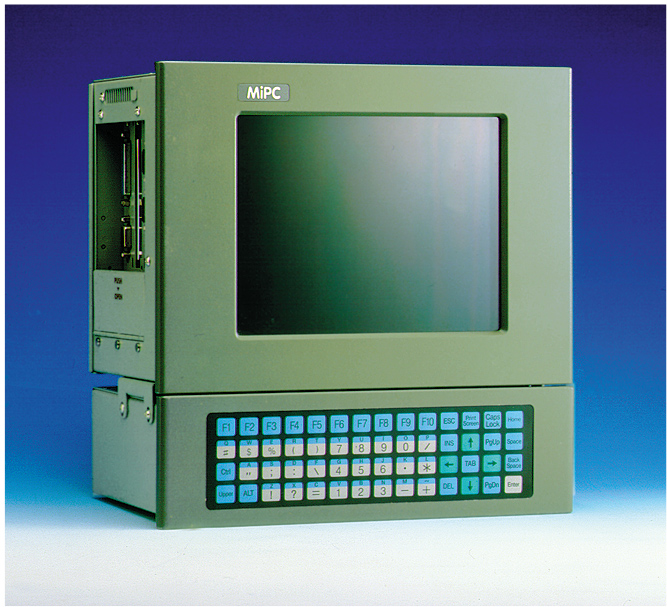

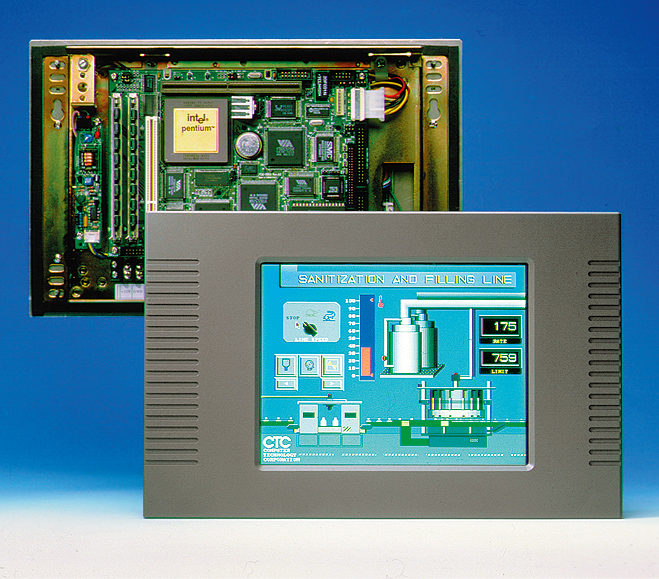

Па­нель­ные компь­юте­ры с от­кры­той ра­мой (open-frame panel PC) се­рии MiPC-70 пред­став­ля­ют со­бой из­де­лия на ос­но­ве кон­струк­тив­но объ­еди­нен­ных од­ноп­лат­ных компь­юте­ров и плос­ких дис­пле­ев (рис. 12). Ком­пак­т­ное ис­пол­не­ние в ви­де от­кры­той ра­мы, не со­дер­жа­щей лиш­них ме­ха­ни­чес­ких де­та­лей, поз­во­ля­ет лег­ко встра­и­­вать этот па­нель­ный РС в ва­шу сис­те­му. MiPC-70 пол­ностью го­тов к ра­бо­те, нуж­но толь­ко под­клю­чить пи­та­ние. Ис­поль­зо­ва­ние этих из­де­лий сэ­ко­но­мит ва­ше вре­мя и день­ги, а так­же по­мо­жет быс­т­рее вы­йти на ры­нок с но­вым про­дук­том.

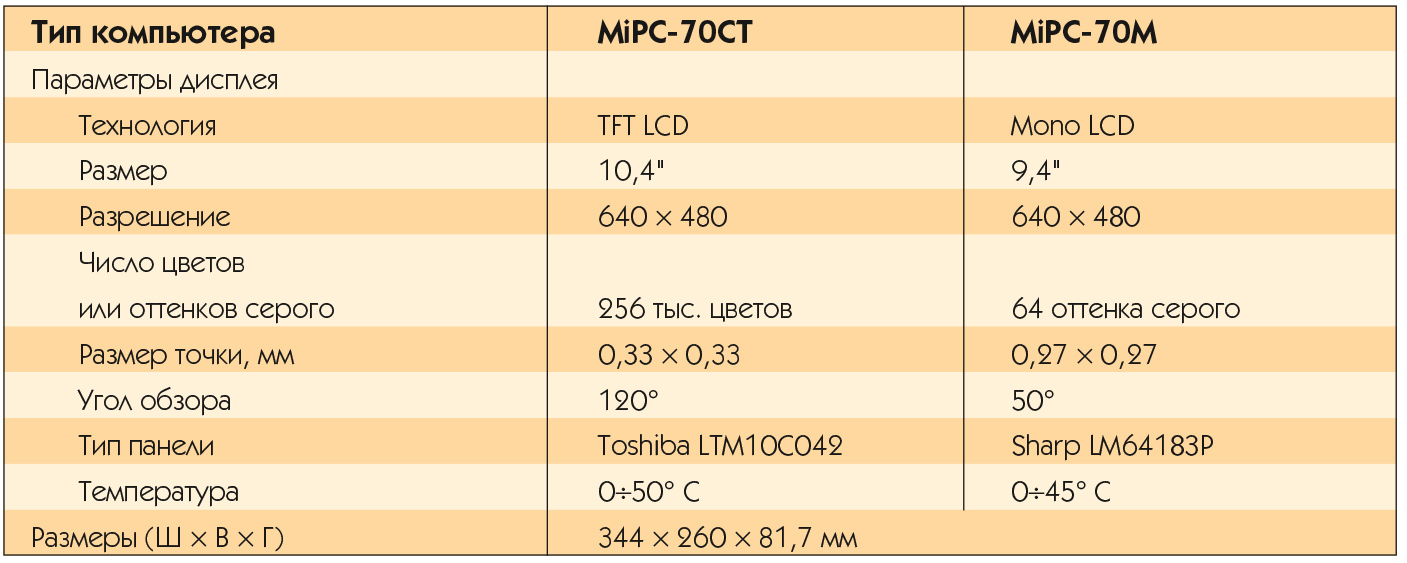

Вы­пус­ка­ют­ся две мо­де­ли компь­ю­те­ров MiPC-70 с цвет­ным и мо­нох­ромным ЖК-дис­пле­ем, ос­нов­ные ха­рак­те­рис­ти­ки ко­то­рых по­ка­за­ны в табл. 3.

В обе­их мо­де­лях пред­ус­мот­рен ва­ри­ант пос­тав­ки с ре­зис­тив­ным сен­сор­ным эк­ра­ном. В со­став MiPC-70 мо­жет вхо­дить как пла­та PCM-4860 с мик­роп­ро­цес­со­ром 486, так и РСМ-5860 с Pentium. Обе пла­ты име­ют ши­ну рас­ши­ре­ния РC-104, что поз­во­ля­ет под­клю­чить к ним до­пол­ни­тель­ные пла­ты рас­ши­ре­ния в стан­дар­те РС-104 или, ис­поль­зуя при­об­ре­та­е­мый от­дель­но ком­плект рас­ши­ре­ния MiPC-003, до 3 плат в стан­дар­те ISA.

Ес­ли объ­ем флэш-дис­ка (1,44 Мбайт), ус­та­нав­ли­ва­е­мо­го на пла­те про­цес-­со­ра, ока­жет­ся не­до­ста­точ­ным, в MiPC-70 пред­ус­мот­­ре­но мес­то для ус­та­нов­ки од­но­го НЖМД раз­ме­ром 3,5".

РРС-100

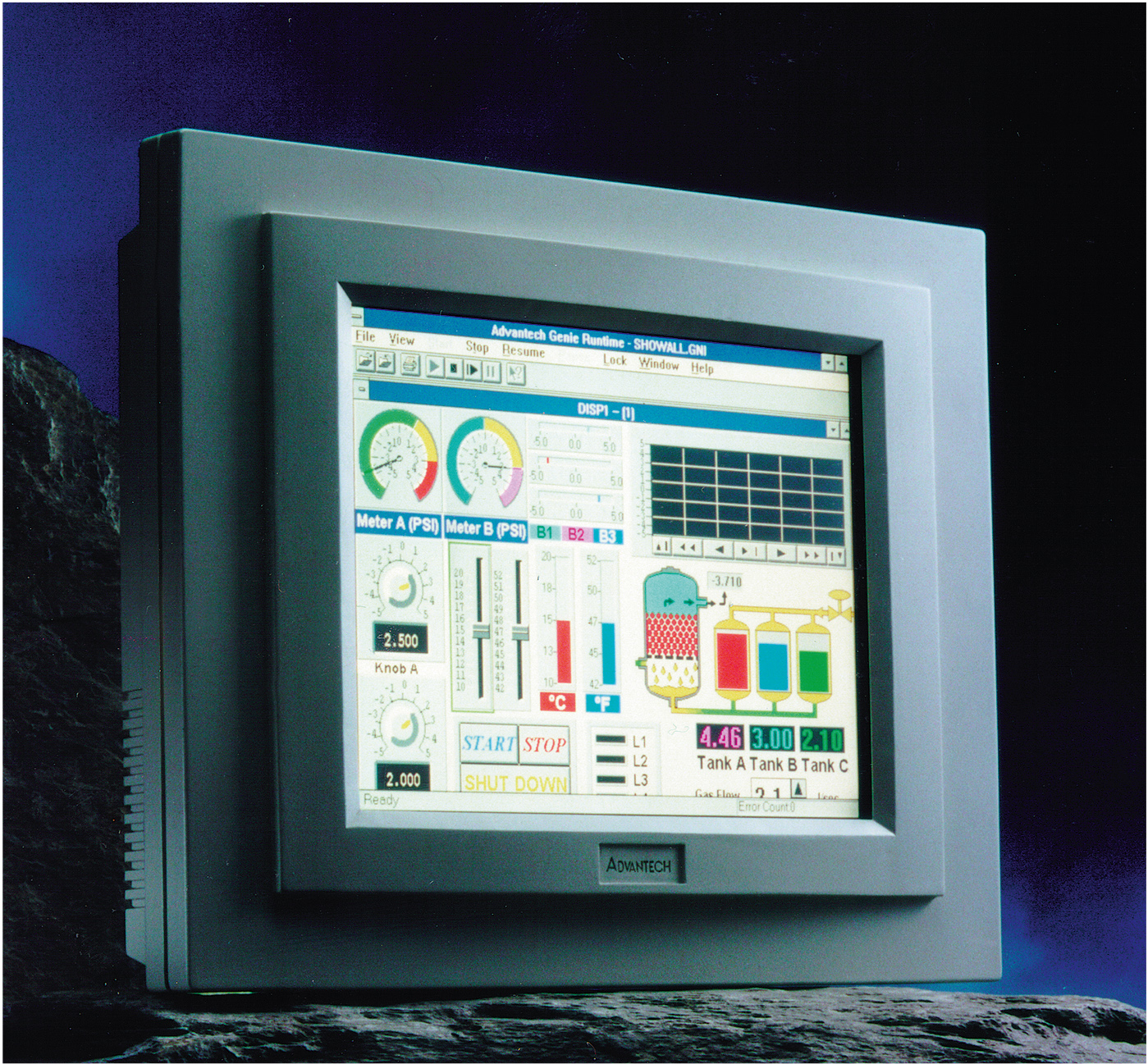

Од­на из пос­лед­них но­ви­нок фир­-мы — па­нель­ный про­мыш­лен­ный РС се­рии РРС-100 (рис. 13).

В этой мо­де­ли зна­чи­тель­но улуч­шен ди­­зайн кор­пу­са — вид у РРС-100 про­сто эле­ган­т­ный — и рас­ши­ре­ны се­те­вые фун­к­ции. РРС-100 име­ет встро­ен­ный кон­трол­лер Ethernet (NE-2000 со­вмес­ти­мый, 10 BASE-T), 3 пор­та RS-232 и 1 пе­­ре­на­стра­и­­ва­е­мый порт RS-232/422/485. Пе­ре­д­няя па­нель РРС-100 име­ет за­щи­ту IP-65. Крат­кие ха­рак­те­рис­ти­ки это­го компь­ю­те­ра сле­ду­ю­щие:

• про­цес­сор­ная пла­та на ба­зе 486 DX2/4 или 5x86;
• па­мять до 64 Мбайт;
• дис­п­лей 10,4" на ос­но­ве цвет­ной TFT или мо­нох­ром­ной ЖК-па­не­ли с раз­ре­ше­ни­ем 640 × 480;
• встро­ен­ный ис­точ­ник пи­та­ния 50 Вт;
• ана­ло­го­вый ре­зис­тив­ный сен­сор­ный эк­ран (оп­ция) с про­зрач­ностью не ху­же 75%, про­чность пок­ры­тия со­­от­вес­тву­ет стан­дар­ту ASTM-D-1044, до 30 млн. ка­са­ний;
• сто­ро­же­вой тай­мер с ин­тер­ва­лом 1,6 с;
• па­рал­лель­ный порт (ECP/EPP);
• твер­до­тель­ный диск до 512 кбайт (оп­ция);
• 4 пос­ле­до­ва­тель­ных пор­та (3 × RS- 232, 1 × RS232/422/485);
• 4 изо­ли­ро­ван­ных дис­крет­ных вхо­да;
• под­дер­ж­ка НГМД 1,2/1,44/2,88 Мбайт;
• Ethernet ин­тер­фейс (NE-2000, 10 BASE-T);
• мес­то для НЖМД 2,5";
• раз­ме­ры: 342 мм (Ш) × 256 мм (В) × 61,5 мм (Г);
• мас­са 2,7 кг.

Мо­дуль­ные про­мыш­лен­ные компь­юте­ры MIC-2000

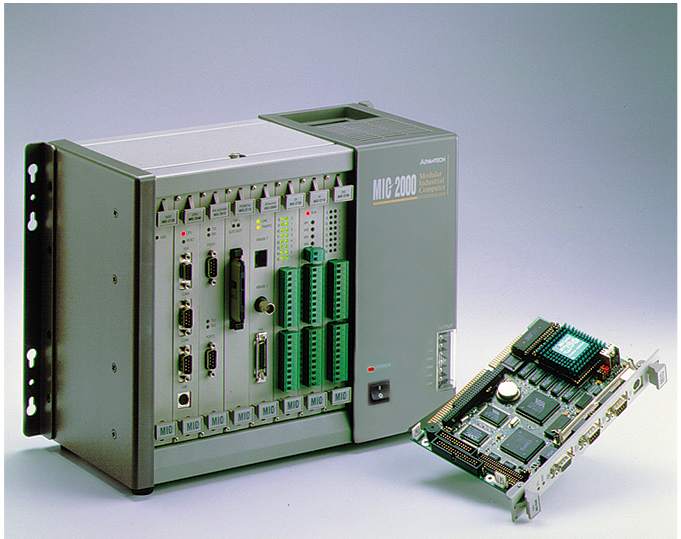

Но­вая се­рия про­мыш­лен­ных компь­юте­ров фир­мы — MIC-2000 (рис. 14) пред­ос­тав­ля­ет поль­зо­ва­те­лям воз­мож­ность пол­ностью ощу­тить все плю­сы мо­дуль­ной кон­струк­ции уп­рав­ля­ю­ще­го компь­юте­ра и сво­им внеш­ним ви­дом на­по­ми­на­ет ско­рее тра­ди­ци­он­ный про­грам­ми­ру­е­мый ло­ги­чес­кий кон­трол­лер, чем что-ли­бо IBM PC со­вмес­ти­мое.

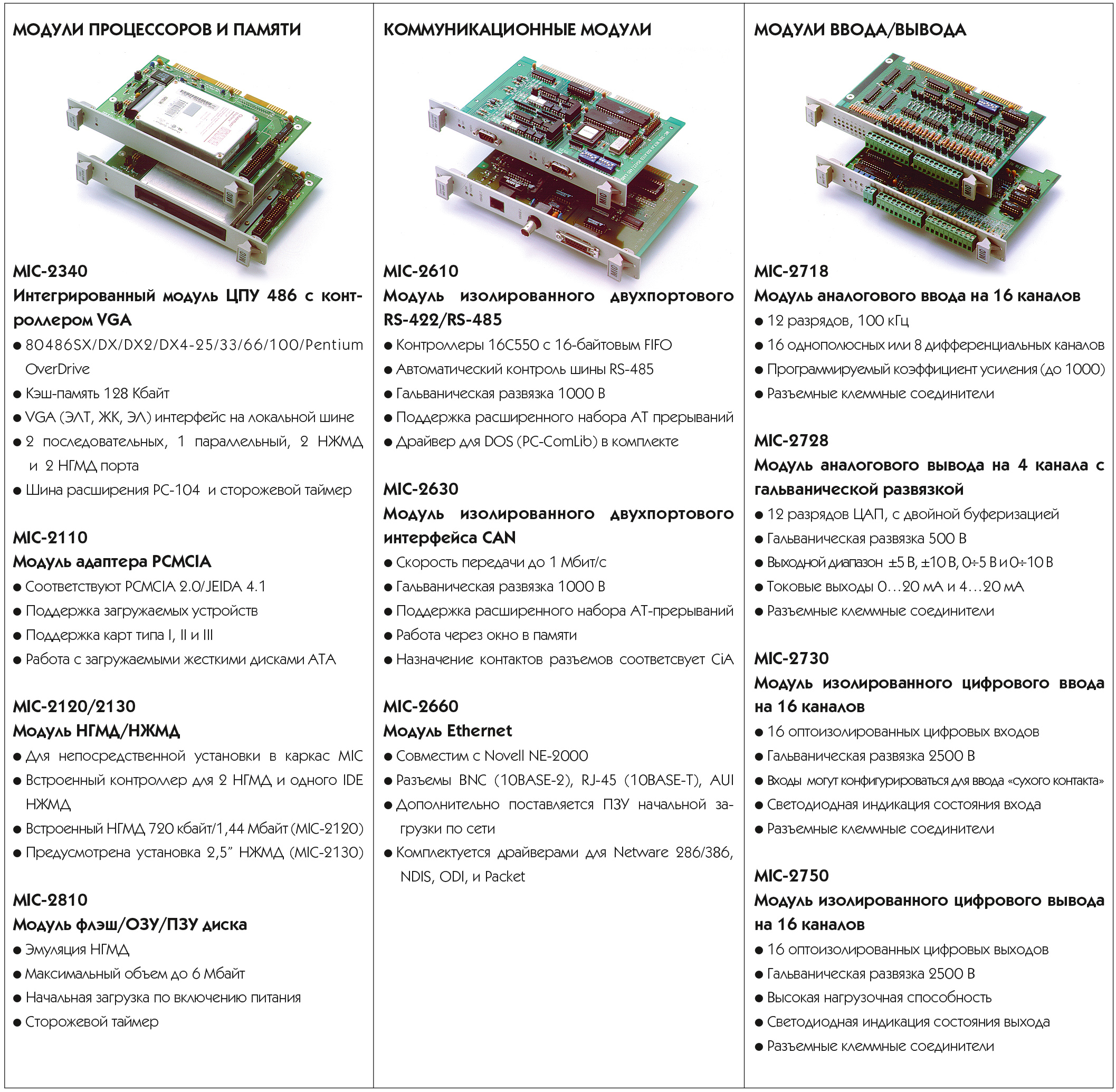

MIC-2000 вы­пол­нен на ос­но­ве 8- или 11-сло­то­вой кросс-пла­ты с 16-раз­ряд­ной ши­ной ISA. Мо­дуль­ное пос­тро­е­ние сво­дит сред­нее вре­мя вос­ста­нов­ле­ния к ми­ни­му­му, а ПЛК по­до­бный спо­соб под­клю­че­ния сиг­на­лов вво­да/вы­во­да (разъ­ем­ные клем­мы на пе­ре­дних па­не­лях мо­ду­лей) об­лег­ча­ет мон­таж и об­слу­жи­ва­ние сис­те­мы. Тра­ди­ци­он­но ре­шен во­прос ох­лаж­де­ния: вен­ти­ля­то­ры, снаб­жен­ные смен­ны­ми пы­ле­­у­лав­ли­ва­ю­щи­ми филь­тра­ми, со­зда­ют из­бы­точ­ное дав­ле­ние внут­ри кор­пу­са. При­во­ди­мые в таб­ли­це  4 ха­рак­те­рис­ти­ки пред­ла­га­е­мых мо­ду­лей поз­во­лят вам со­ста­вить со­бствен­ное мне­ние о бо­га­тых воз­мож­нос­тях MIC-2000. Кста­ти, ес­ли  в пе­ре­чне мо­ду­лей не на­йдет­ся ка­кой-ли­бо не­об­хо­ди­мой вам пла­ты, не от­ча­и­вай­тесь, в MIC-2000 пред­ус­мот­ре­на ус­та­нов­ка лю­бых стан­дар­т­ных ISA-плат пол­овин­ной дли­ны.

Про­цес­сор­ные пла­ты

Са­мый боль­шой раз­дел ка­та­ло­га фир­мы Advantech пос­вя­щен про­цес­сор­ным пла­там. Имен­но эти пла­ты «ожив­ля­ют» шас­си, ра­бо­чие стан­ции и па­нель­ные ПК MiPC-50. Фир­ма до­ста­точ­но быс­т­ро от­сле­жи­ва­ет по­яв­ле­ние но­вых про­цес­со­ров и к мо­мен­ту вы­хо­да жур­на­ла спи­сок про­цес­сор­ных плат на­вер­ня­ка по­пол­нит­ся. В на­сто­я­щее вре­мя пос­тав­ля­ют­ся мо­де­ли от плат на ос­но­ве 386SX до Pentium-200. Ха­рак­те­рис­ти­ки од­ной из ти­пич­ных про­цес­сор­ных плат для про­мыш­лен­ных компь­юте­ров — PCA-6145DX4-100 (рис. 15) при­ве­де­ны в таб­ли­це 5.

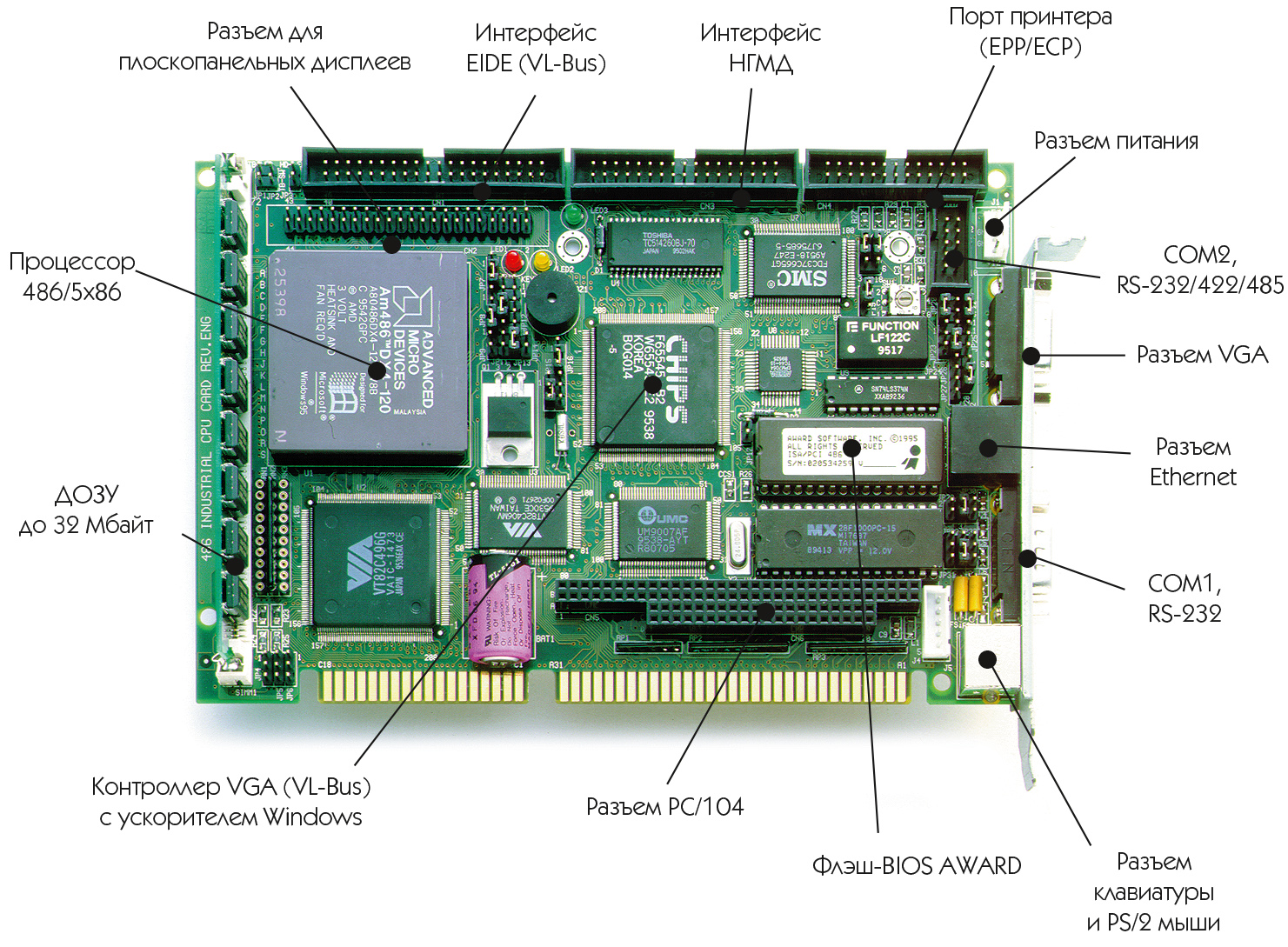

Впе­чат­ля­ю­щий пе­ре­чень воз­мож­нос­тей, не прав­да ли? Но са­мое уди­ви­тель­ное, что все это по­ме­ща­ет­ся на пла­те раз­ме­ром 185 мм × 122 мм (пол­о­ви­на стан­дар­т­ной ISA-кар­ты). Прав­да, что ка­са­ет­ся плат по­до­бной ин­тег­ра­ции, их при­ме­не­ние мне ка­жет­ся оп­рав­дан­ным толь­ко в слу­ча­ях, ког­да ос­т­ро сто­ит во­прос сво­бод­ных сло­тов или габаритов системы. VGA и Ethernet часто пред­поч­ти­тель­нее иметь на от­дель­ных пла­тах. С этой точ­ки зре­ния мне боль­ше нра­вит­ся пла­та РСА-6147, дав­но вы­пус­ка­е­мая и име­ю­щая ди­аг­нос­ти­чес­кое таб­ло на све­то­ди­о­дах — не­за­ме­ни­мый по­мощ­ник при тес­ти­ро­ва­нии сис­те­мы.

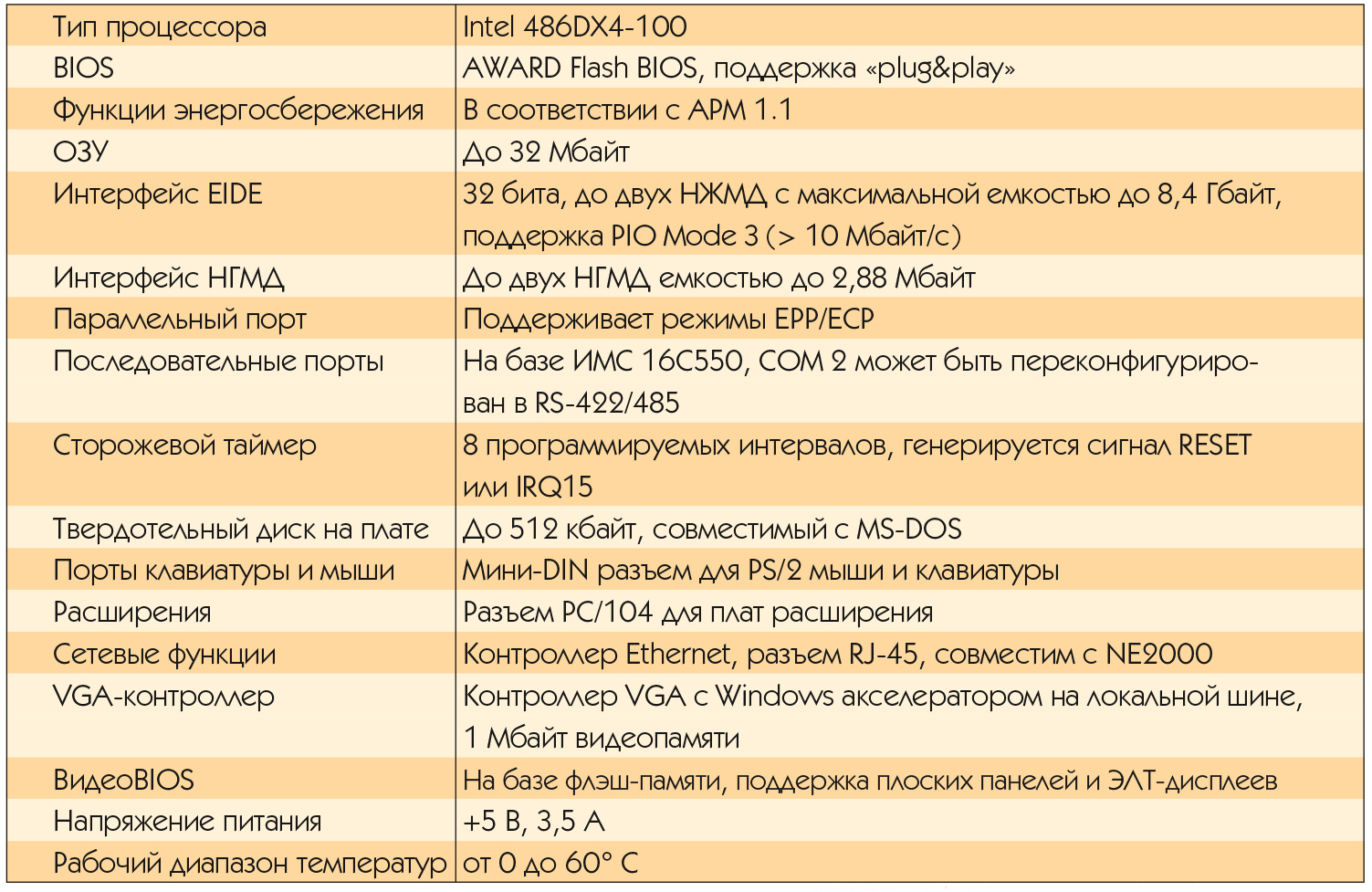

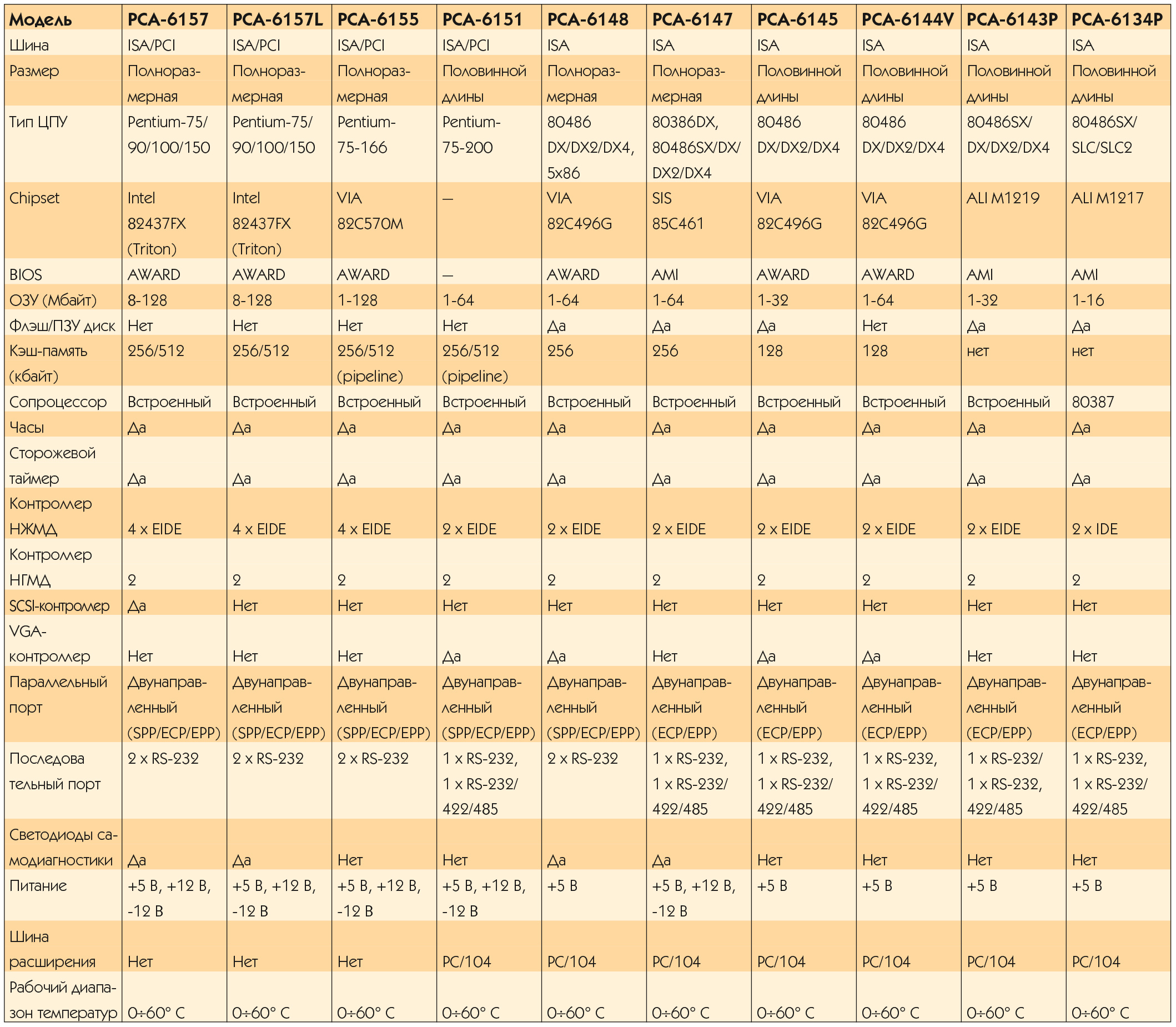

Для бо­лее удоб­но­го вы­бо­ра про­цес­сор­ной пла­ты мож­но вос­поль­зо­вать­ся таб­ли­цей 6, со­дер­жа­щей ос­нов­ные па­ра­мет­ры каж­дой пла­ты.


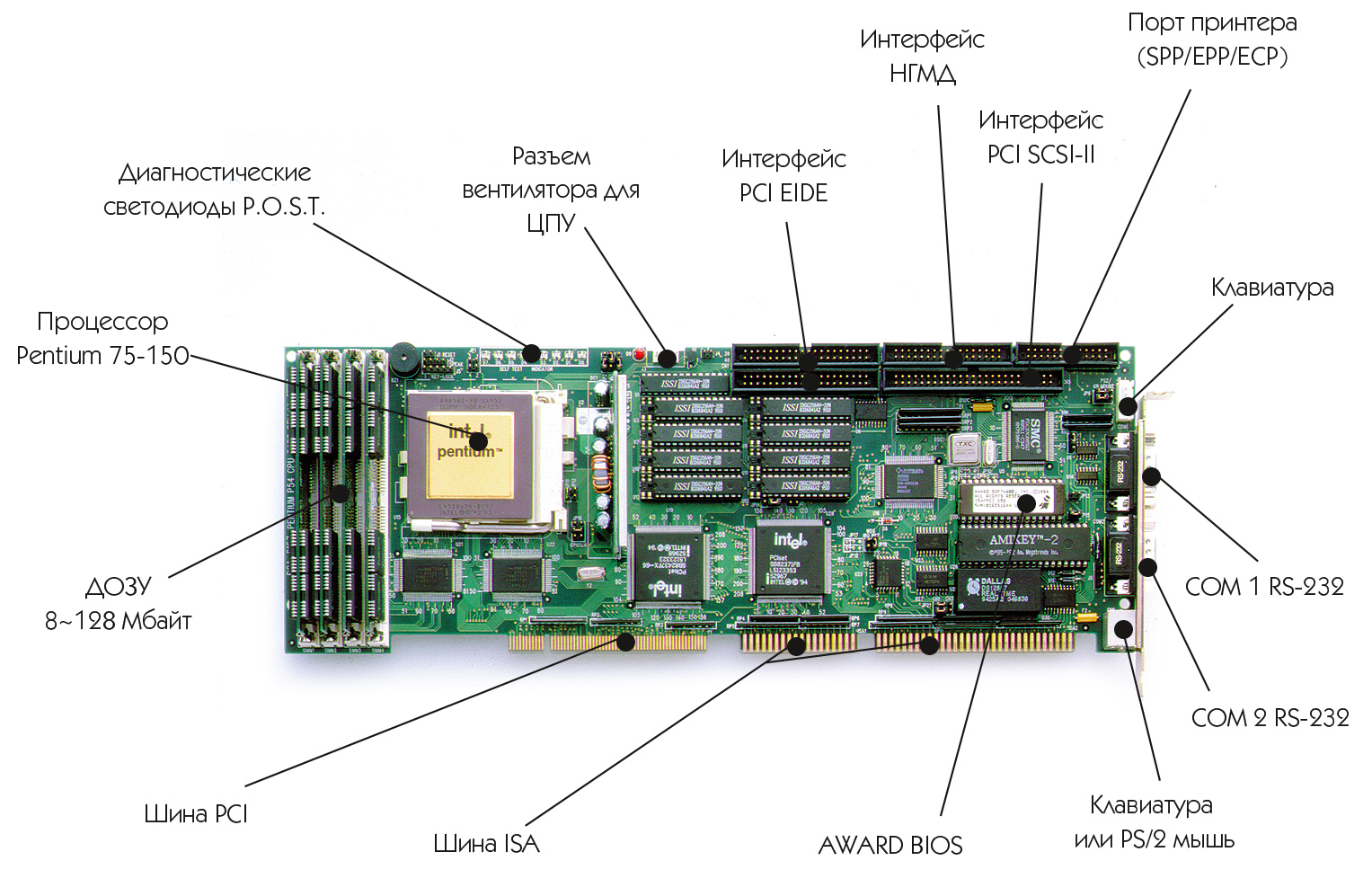

Для сис­тем с ши­ной РСI в ка­чес­т­ве про­цес­сор­ных плат при­ме­ня­ют­ся пла­ты, ко­то­рые под­дер­жи­ва­ют од­нов­ре­мен­ную ра­бо­ту по ши­не ISA и PCI (рис. 16).

Не­об­хо­ди­мо от­ме­тить, что про­цес­сор­ные пла­ты со­дер­жат спе­ци­аль­ный разъ­ем для под­во­да пи­та­ю­щих на­пря­же­ний, ми­нуя сис­тем­ную ши­ну. По­э­то­му та­кие пла­ты мо­гут ис­поль­зо­вать­ся ав­то­ном­но в ка­чес­т­ве вы­чис­ли­тель­но­го яд­ра раз­лич­ных спе­ци­а­ли­зи­ро­ван­ных сис­тем. В то же вре­мя фир­мой  Ad­van­tech вы­пус­ка­ют­ся так на­зы­ва­е­мые од­ноп­лат­ные компь­юте­ры, ко­то­рые как раз и пред­на­зна­че­ны для та­ких при­ме­не­ний.

Од­ноп­лат­ные компь­юте­ры для встра­и­ва­е­мых при­ме­не­ний

Для этой ли­нии компь­юте­ров ха­рак­тер­ной чер­той яв­ля­ет­ся мак­си­маль­ное чис­ло вы­пол­ня­е­мых фун­к­ций при чрез­вы­чай­но ма­лых фи­зи­чес­ких раз­ме­рах са­мой пла­ты. Од­-ноп­лат­ные компь­юте­ры пред­на­зна­че­ны для встра­и­ва­ния в ап­па­ра­ту­ру в ка­чес­т­ве вы­со­ко­ин­тег­ри­ро­ван­ных ком­по­нен­тов. Пред­пол­ага­ет­ся, что все не­об­хо­ди­мые фун­к­ции ре­а­ли­зо­ва­ны на од­ной пла­те, а воз­мож­нос­ти рас­ши­ре­ния, ес­ли они пред­ус­мот­ре­ны, ог­ра­ни­чи­ва­ют­ся, как пра­ви­ло, ме­зо­нин­ной ши­ной рас­ши­ре­ния РС/104. У фир­мы Advantech этот класс компь­юте­ров пред­став­лен пла­та­ми PCM-4862, PCM-5860 и но­вой се­рией Biscuit PC, пла­ты ко­то­рой оп­ти­ми­зи­ро­ва­ны по кри­те­рию «це­на-про­из­во­ди­тель­ность». Пла­та РСМ-5860 (рис. 17), раз­ра­бо­тан­ная на ос­но­ве про­цес­со­ра Pentium спе­ци­аль­но для встра­и­ва­е­мых при­ме­не­ний, со­дер­жит пол­ный на­бор фун­к­ций обыч­но­го пер­со­наль­но­го компь­юте­ра и при этом име­ет раз­ме­ры дис­ко­во­да 5,25" (203×146 мм).

Вся пе­ри­фе­рия, раз­ме­щен­ная на пла­те, ра­бо­та­ет че­рез внут­рен­нюю PCI-ши­ну, чем и объ­яс­ня­ет­ся вы­со­кая про­из­во­ди­тель­ность это­го компь­юте­ра. Вот крат­кий пе­ре­чень воз­мож­нос­тей этой пла­ты:

• про­цес­сор Pentium 75-166;
• ОЗУ ти­па EDO;
• Ethernet кон­трол­лер на ши­не PCI, 32 раз­ря­да;
• SVGA-кон­трол­лер на ши­не PCI, 32 раз­ря­да;
• PCI bus-master IDE;
• Pipeline-кэш до 512 кбайт;
• сто­ро­же­вой тай­мер;
• фун­к­ции энер­гос­бе­ре­же­ния.

PCM-4862 пос­тро­ен на ос­но­ве про­цес­со­ра 486 и име­ет ана­ло­гич­ные функции плюс твердотельный диск емкостью 1,44 Мбайт.

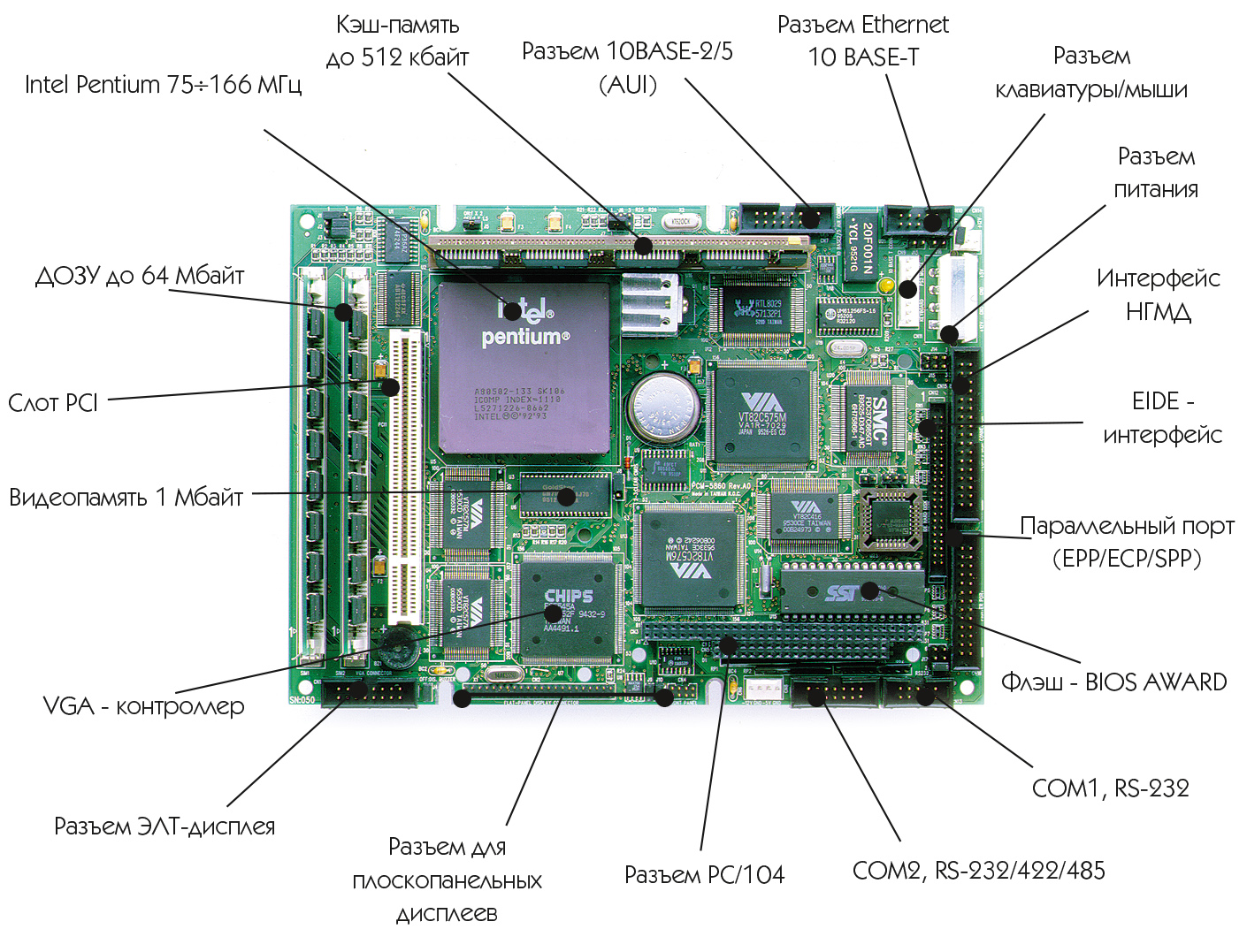

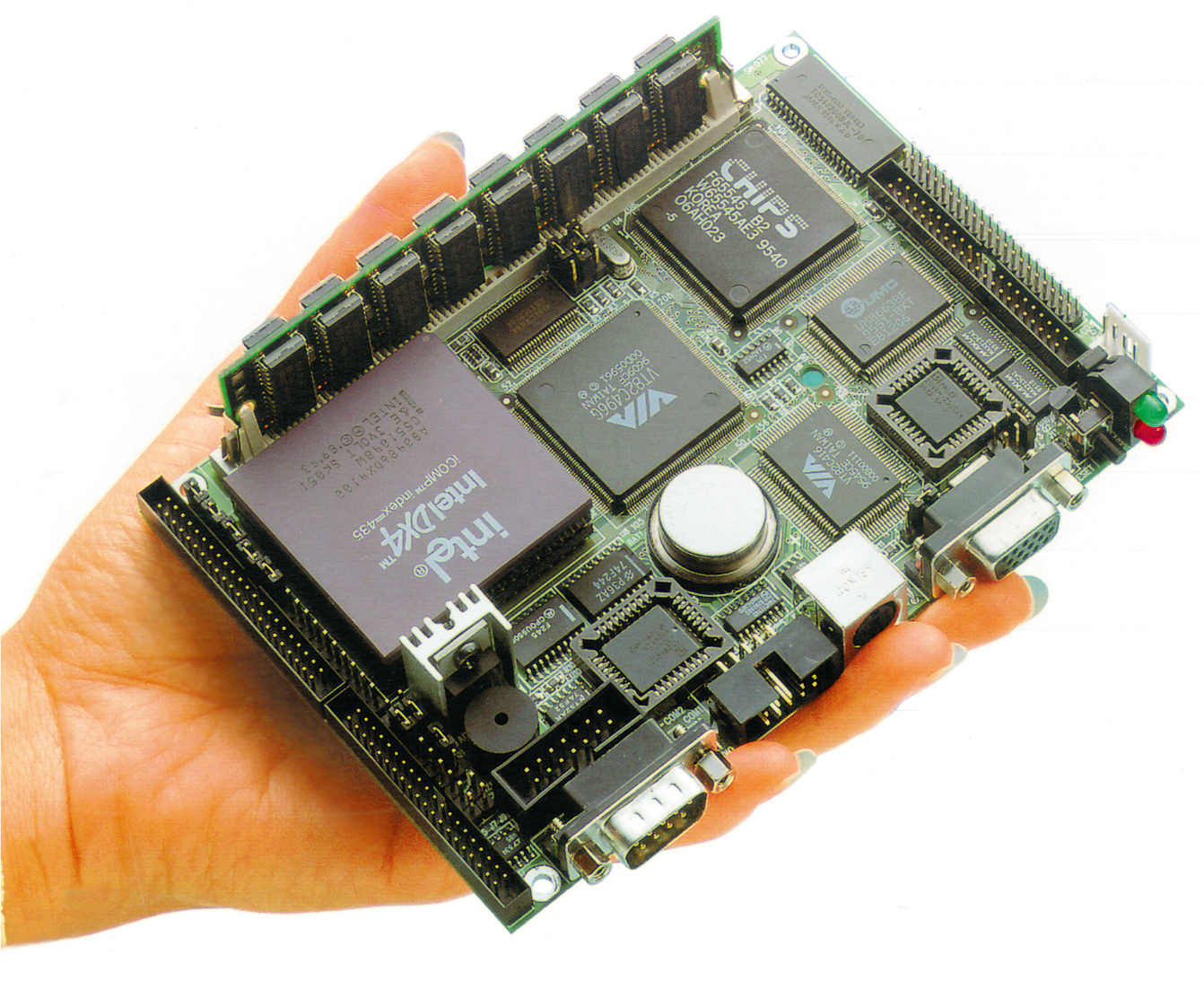

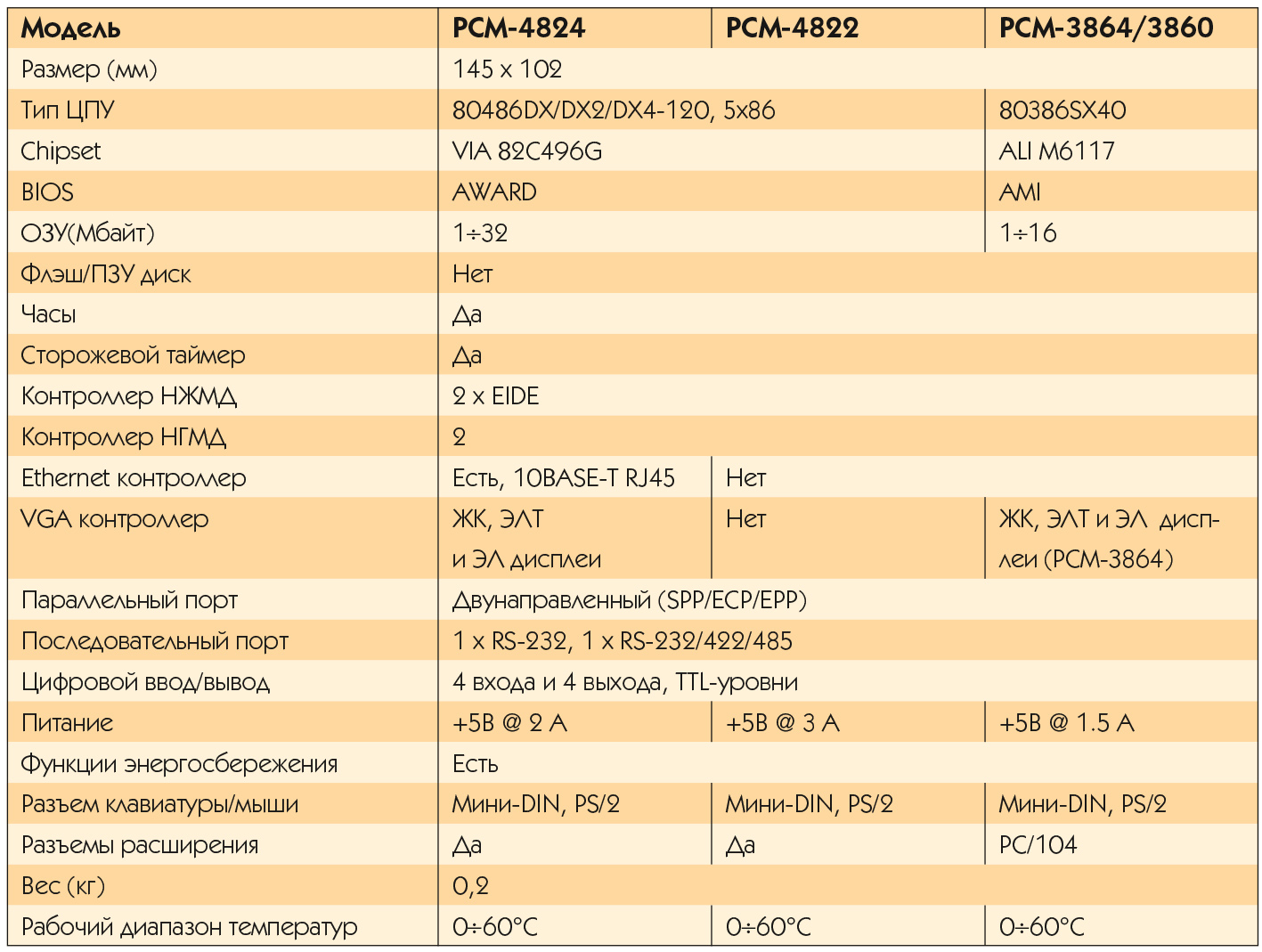

Cерия Biscuit PC (рис. 18) на те­ку­щий мо­мент со­сто­ит из двух мо­де­лей на ос­но­ве про­цес­со­ра 486 — PCM-4822 и PCM-4824 — и двух не­до­ро­гих мо­де­лей на ос­но­ве про­цес­со­ра 386SX — PCM-3860 и PCM-3864. Ос­нов­ные па­ра­мет­ры этих компь­юте­ров све­де­ны в таб­ли­цу 7.

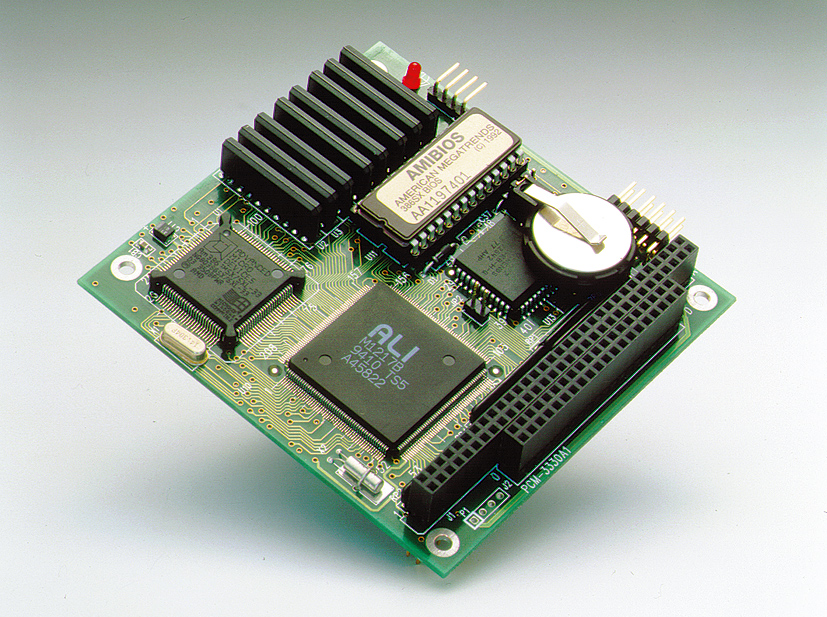

Са­мым ма­лень­ким од­ноп­лат­ным компь­юте­ром в но­мен­кла­ту­ре Ad-vantech яв­ля­ет­ся пла­та РСМ-3330 (рис. 19), вы­пол­нен­ная в стан­дар­те РС/104.

Надеюсь, что эта статья по­мо­жет вам быс­т­рее о­ри­ен­ти­ро­вать­ся в длин­ном пе­ре­чне ком­по­нен­тов, пред­ла­га­е­мых фир­мой Advantech. За рам­ка­ми статьи, к со­жа­ле­нию, ос­та­лись ком­му­ни­ка­ци­он­ные пла­ты и пла­ты вво­да/вы­во­да, ко­то­рые, впро­чем, за­слу­жи­ва­ют от­дель­но­го рас­смот­ре­ния. ●

А. Ю. Кузнецов – ведущий специалист фирмы «Прософт»
