Устройства связи с объектом: модули фирмы Analog Devices

Чи­та­те­лям не на­до пред­став­лять фир­му Analog Devices, ши­ро­ко из­вес­т­ную на на­шем рын­ке в ка­чес­т­ве про­из­во­ди­те­ля мик­рос­хем. В то же вре­мя не все зна­ют, что Analog De­vi­ces вы­пус­ка­ет ши­ро­кую но­мен­кла­ту­ру мо­ду­лей УСО и плат вво­да-вы­во­да для при­ме­не­ния в про­мыш­лен­нос­ти, из­ме­ри­тель­но-ди­аг­нос­ти­чес­ких ком­плек­сах и ла­бо­ра­то­ри­ях. Про­из­вод­ст­во мик­рос­хем яв­ля­ет­ся ос­нов­ным биз­не­сом фир­мы, и не­ко­то­рое вре­мя на­зад серьез­но рас­смат­ри­ва­лась воз­мож­ность про­да­жи про­из­вод­ст­ва мо­ду­лей УСО дру­гой ком­па­нии. Тем не ме­нее прак­ти­чес­ки все ос­та­лось на сво­их мес­тах, так как в кон­це кон­цов для ре­а­ли­за­ции это­го на­прав­ле­ния в рам­ках Analog Devices бы­ло об­ра­зо­ва­но не­-за­ви­си­мое под­раз­де­ле­ние, по­лу­чив­шее на­зва­ние Iomation. Вер­ная сво­е­му на­зва­нию Analog Devices вы­пус­ка­ет прак­ти­чес­ки толь­ко ана­ло­го­вые мо­ду­ли УСО, ко­то­рым и бу­дет пос­вя­щен на­сто­я­щий об­зор. Мы под­роб­но ос­та­но­вим­ся на мо­ду­лях на­ибо­лее по­пу­ляр­ной се­рии 5В, пос­ле че­го при­ве­дем до­ста­точ­но пол­ную ин­фор­ма­цию по мо­ду­лям се­рий 3В, 6В и 7В.

Ана­ло­го­вые мо­ду­ли УСО, пред­ла­га­е­мые Analog Devices, пред­на­зна­че­ны для обес­пе­че­ния вво­да сиг­на­лов с дат­чи­ков в ус­трой­ст­во об­ра­бот­ки и вы­во­да сиг­на­лов для про­пор­ци­о­наль­но­го уп­рав­ле­ния ис­пол­ни­тель­ны­ми ме­ха­низ­ма­ми. Они об­ла­да­ют вы­со­кой точ­ностью, хо­ро­шей ли­ней­ностью и обес­пе­чи­ва­ют до­ста­точ­но вы­со­кое на­пря­же­ние изо­ля­ции. Кро­ме то­го, мо­ду­ли ра­бо­та­ют с раз­лич­ны­ми ис­точ­ни­ка­ми вход­ных сиг­на­лов (то­ки, на­пря­же­ния, сиг­на­лы от тер­мо­ре­зис­то­ров, тер­мо­пар и т. д.) и мо­гут быть быс­т­ро за­ме­не­ны при вы­хо­де из строя.

Мо­ду­ли се­рии 5В

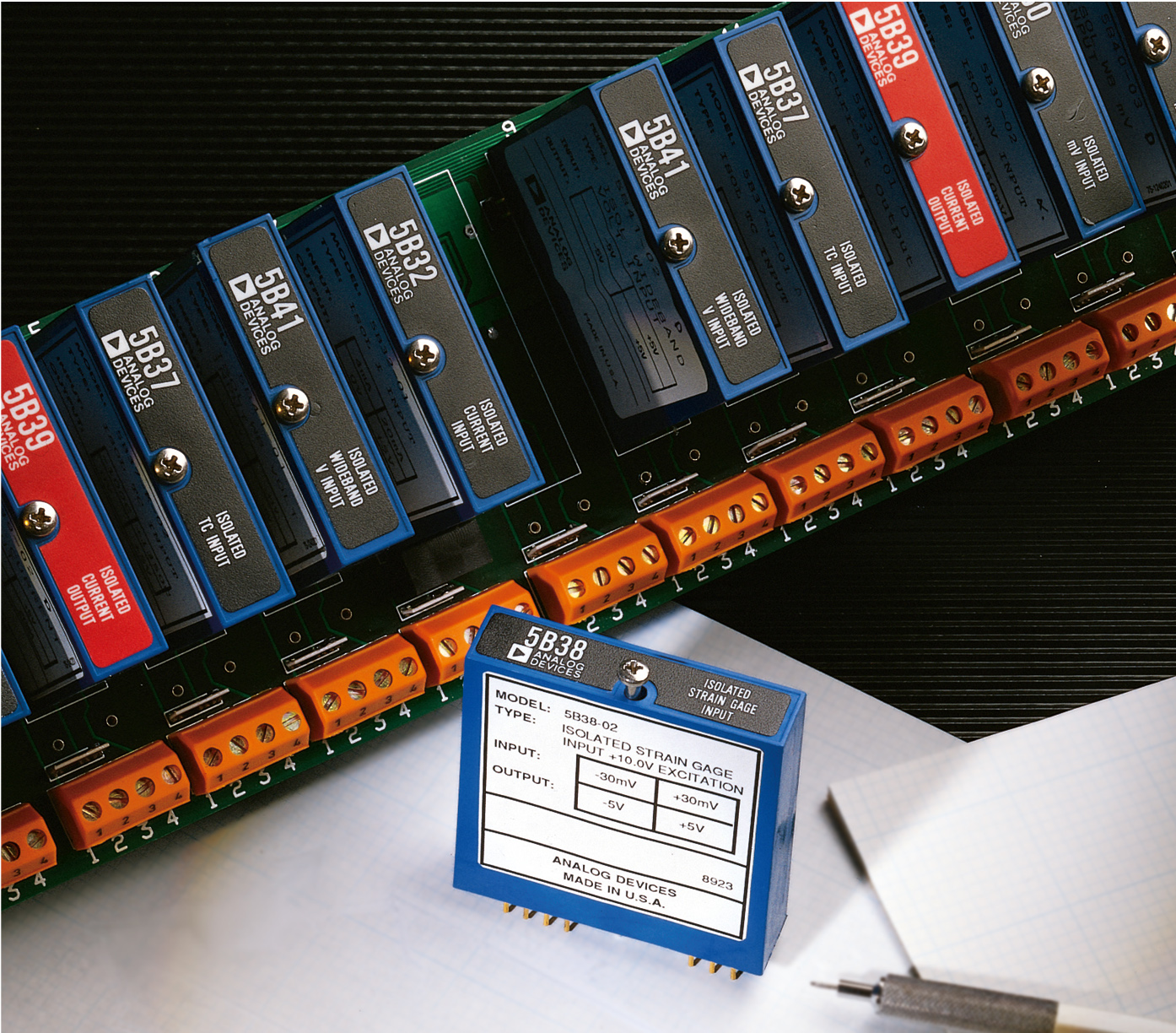

Мо­ду­ли се­рии 5В (рис. 1) яв­ля­ют­ся од­но­ка­наль­ны­ми ус­трой­ства­ми и мо­гут при­ме­нять­ся для раз­вяз­ки и нор­ми­ро­ва­ния как вход­ных, так и вы­ход­ных сиг­на­лов. На­пря­же­ние пи­та­ния со­став­ля­ет 5 В ±5% при то­ке пот­реб­ле­ния 30...200 мА.

Кон­струк­тив­но мо­ду­ли вы­пол­не­ны в ви­де мо­но­лит­ных уз­лов раз­ме­ра­ми 57Ч57Ч15 мм со шты­ре­вым разъ­емом и мон­ти­ру­ют­ся на спе­ци­аль­ную мон­таж­ную па­нель. Та­кие мон­таж­ные па­не­ли пред­на­зна­че­ны для ус­та­нов­ки толь­ко 5В со­вмес­ти­мых мо­ду­лей и пос­тав­ля­ют­ся фир­ма­ми Analog Devices, Octagon Sys­tems, Advantech и дру­ги­ми.

Ос­нов­ным не­до­стат­ком мо­ду­лей яв­ля­ет­ся их до­ста­точ­но вы­со­кая це­на — $150 за шту­ку при еди­нич­ных пос­тав­ках, но для от­вет­ствен­ных при­ло­же­ний это мо­жет ока­зать­ся не­су­щес­твен­ным.

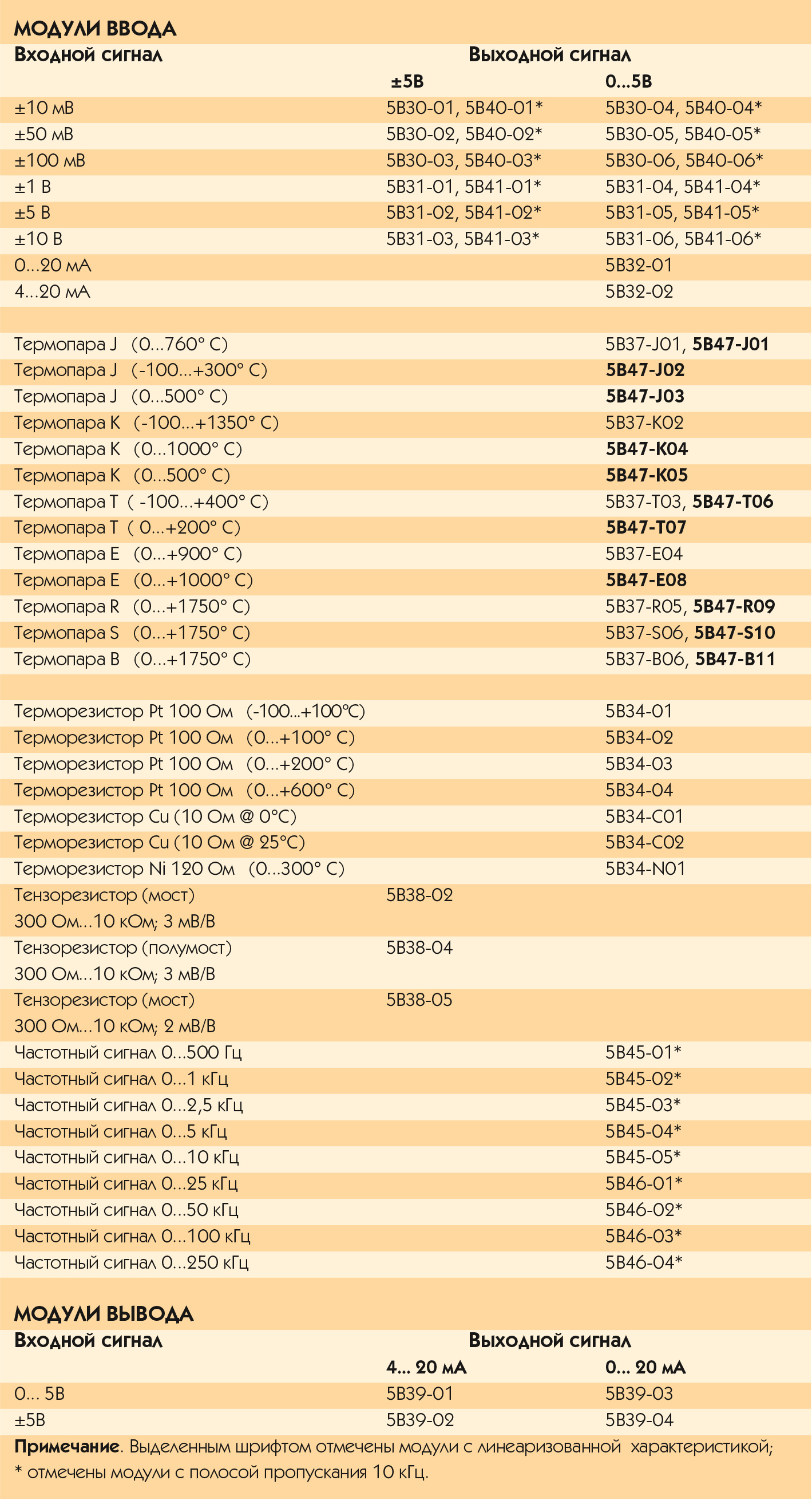

Вход­ные мо­ду­ли вы­пус­ка­ют­ся для ра­бо­ты с раз­лич­ны­ми ти­па­ми сиг­на­лов : мВ, В, мА, A и т. п. Кро­ме то­го, су­щес­тву­ет ряд мо­ду­лей, пред­на­зна­чен­ных для ра­бо­ты с час­тот­ны­ми сиг­на­ла­ми, тер­мо­па­ра­ми, тер­мо­ре­зис­то­ра­ми и тен­зо­дат­чи­ка­ми. Пол­оса про­пус­ка­ния со­став­ля­ет 4 Гц для уз­ко­по­лос­ных ва­ри­ан­тов и 10 кГц для ши­ро­ко­по­лос­ных. Пол­ная но­мен­кла­ту­ра мо­ду­лей при­ве­де­на в табл. 1.

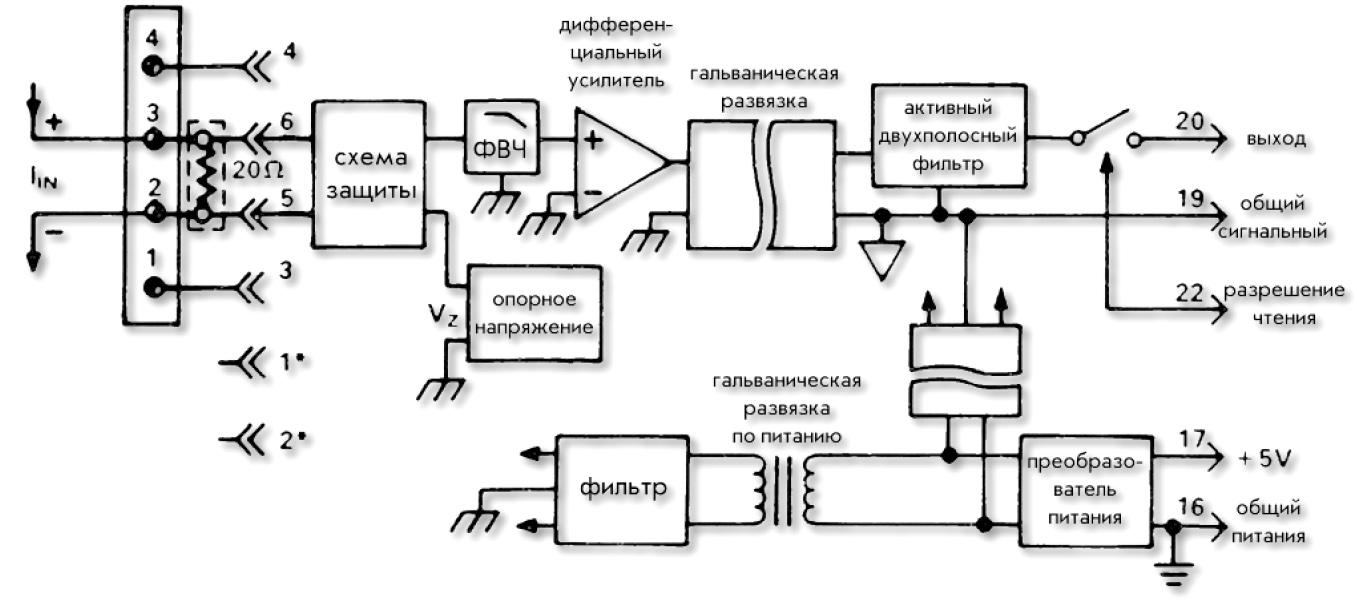

Рас­смот­рим бо­лее под­роб­но ра­бо­ту вход­но­го мо­ду­ля 5В32-02, пред­на­зна­чен­но­го для нор­ма­ли­за­ции сиг­на­ла 4...20 мА. Струк­тур­ная схе­ма мо­ду­ля изо­бра­же­на на рис. 2.

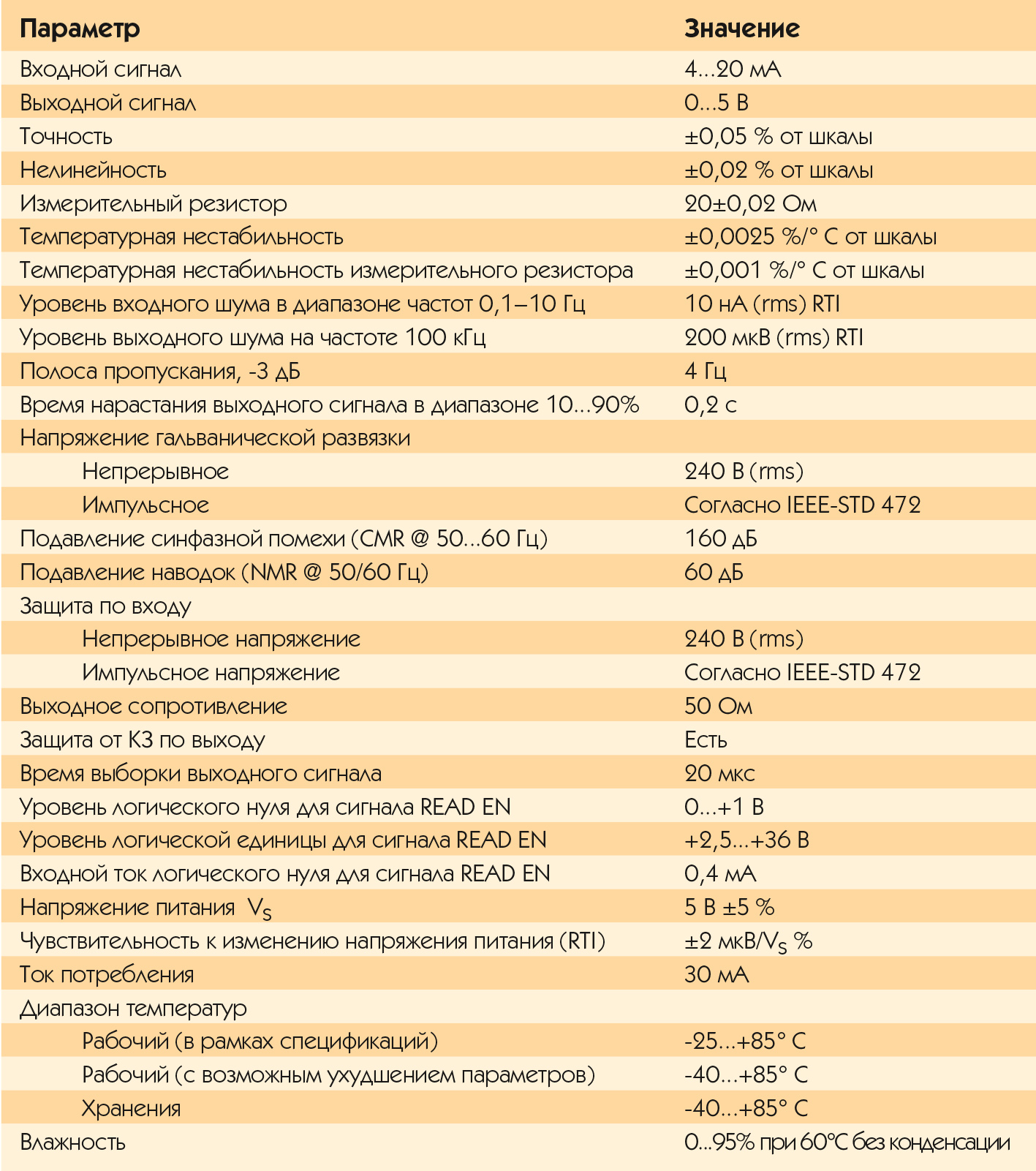

Сиг­нал 4...20 мА с дат­чи­ка, про-ходя че­­рез из­ме­ри­тель­ный ре­зис­тор, соз­да­ет па­де­ние на­пря­же­ния, ко­то­рое по­сту­пает на вход­ные це­пи. Схе­ма за­щи­ты обес­пе­чи­ва­ет за­щи­ту от пе­ре­на­пря­же­ний на вхо­де, а фильтр вер­х­них час­тот (ФВЧ) — под­ав­ле­ние по­ме­хи на час­то­те 50 и 60 Гц. На­пря­же­ние галь­ва­ни­чес­кой раз­вяз­ки вхо­да-вы­хо­да со­став­ля­ет 1500 В. Сиг­нал READ EN ис­поль­зу­ет­ся при муль­тип­лек­си­ро­ван­ном вклю­че­нии мо­ду­ля и раз­ре­ша­ет про­хож­де­ние сиг­на­ла на вы­ход. Ос­нов­ные па­ра­мет­ры мо­ду­ля ука­за­ны в табл. 2.

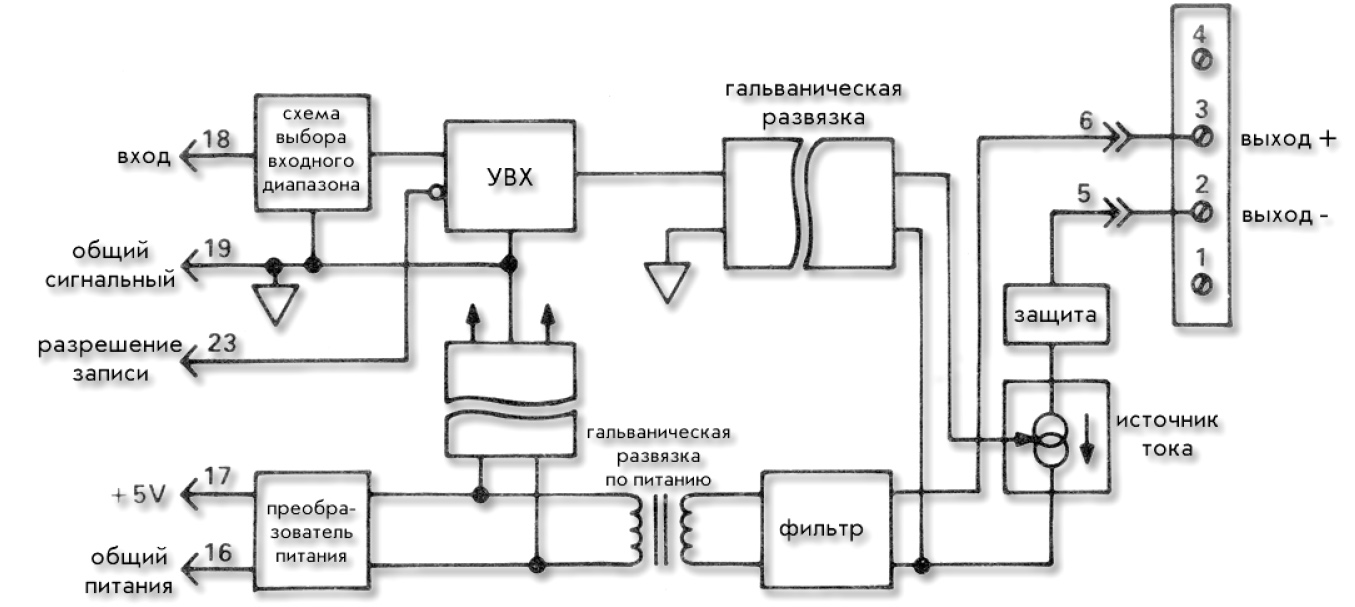

Вы­ход­ные мо­ду­ли 5В вы­пус­ка­ют­ся че­ты­рех ти­пов. При этом мо­ду­ли 5В39-01 и 5В39-02 фор­ми­ру­ют галь­ва­ни­чес­ки раз­вя­зан­ный сиг­нал 4...20 мА, а 5В39-03 и 5В39-04 — 0...20 мА. Струк­тур­ная схе­ма мо­ду­ля изо­бра­же­на на рис. 3. Ди­а­па­зон со­про­тив­ле­ния на­груз­ки со­став­ля­ет 0...650 Ом, пол­оса про­пус­ка­ния — 400 Гц, а вре­мя на­рас­та­ния вы­ход­но­го сиг­на­ла при его из­ме­не­нии от 10% до 90% — 2 мс. Точ­но-с­т­­ные и эк­сплу­а­та­ци­он­ные ха­рак­те­рис­ти­ки вы­ход­ных мо­ду­лей ана­ло­гич­ны со­от­вет­ству­ю­щим ха­рак­те­рис­ти­кам вход­ных. Вы­ход­ные мо­ду­ли так­же до­пус­ка­ют муль­тип­лек­си­ро­ван­ное вклю­че­ние, то есть один ЦАП обес­пе­чи­ва­ет ра­бо­ту не­сколь­ких мо­ду­лей, при этом не­об­хо­ди­мый пе­ри­од ре­ге­не­ра­ции ана­ло­го­во­го сиг­на­ла на вхо­де каждо­го мо­ду­ля до­лжен быть не ме­нее 25 мс. Вы­бор мо­ду­ля при этом осу­щес­твля­ет­ся  сиг­на­лом WRITE EN.

Мон­таж­ные па­не­ли

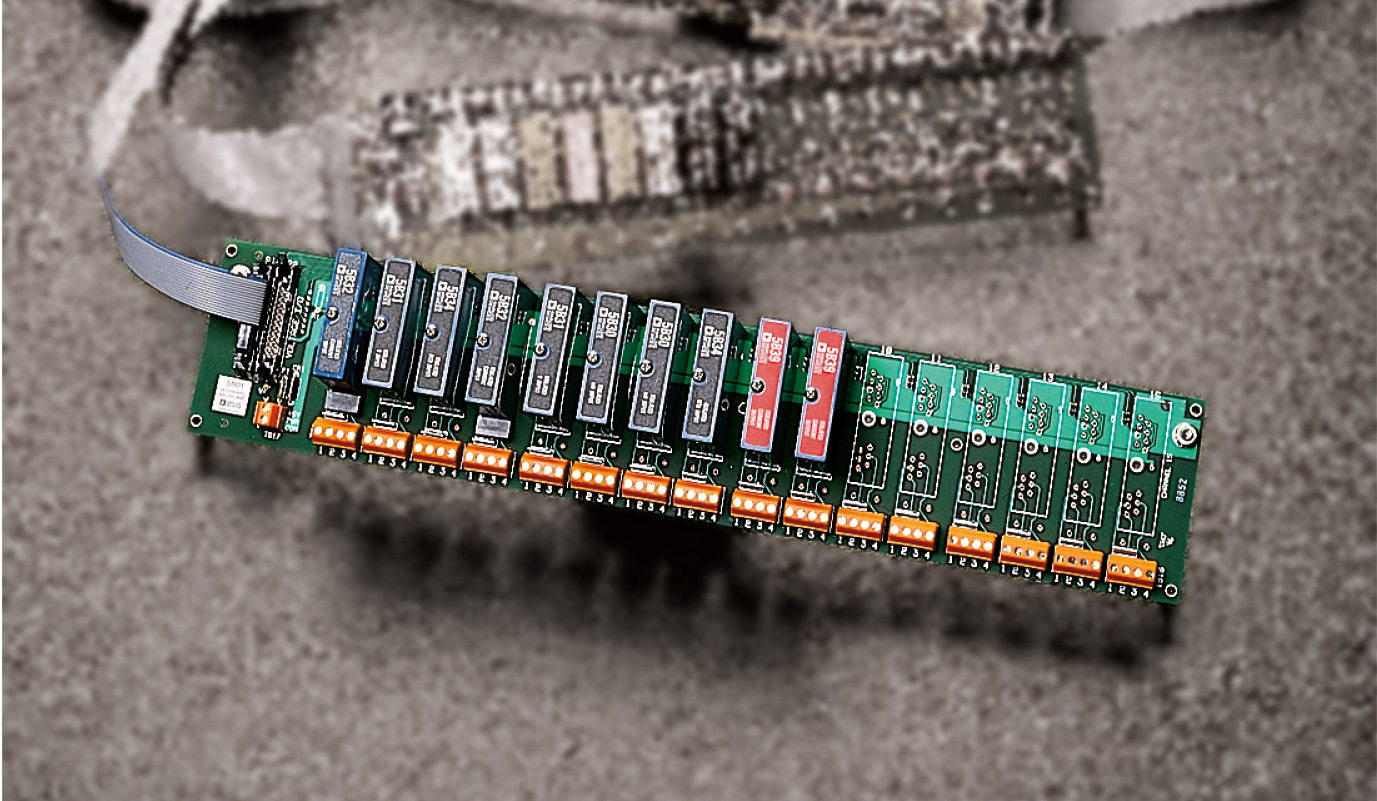

Фир­ма Analog Devices пос­тав­ля­ет че­ты­ре ви­да мон­таж­ных па­не­лей: на 1, 2 и 16 мо­ду­лей. Мон­таж­ные па­не­ли 5В01 и 5В02 рас­счи­та­ны на ус­та­нов­ку 16 мо­ду­лей (рис. 4) и име­ют га­ба­рит­ные раз­ме­ры 442×88,1 мм. На па­не­лях ус-­та­нов­ле­ны гнез­да для мо­ду­лей, клем­м­ные со­еди­ни­те­ли для под­клю­че­ния ис­точ­ни­ков внеш­них ана­ло­го­вых сиг­на­лов, ком­пен­са­то­ры хо­лод­но­го спая тер­мо­пар, гнез­да для из­ме­ри­тель­ных ре­зис­то­ров и 26-кон­так­т­ный разъ­ем для под­клю­че­ния плат АЦП/ЦАП. От­ли­чие меж­ду па­не­ля­ми за­клю­ча­ет­ся в том, что на 5В01 каж­дый мо­дуль под­клю­ча­ет­ся к от­дель­но­му вхо­ду АЦП или вы­хо­ду ЦАП, а 5В02 поз­во­ля­ет вклю­чать мо­ду­ли в муль­тип­лек­с­ном ре­жи­ме, так как в ней ис­поль­зу­ют­ся сиг­на­лы раз­ре­ше­ния за­пи­си/счи­ты­-ва­ния. При этом все вход­ные мо­ду­ли под­клю­ча­ют­ся на один вход АЦП, а все вы­ход­ные — на один вы­ход ЦАП.

Па­не­ли 5В03 и 5В04 яв­ля­ют­ся не­муль­тип­лек­си­ру­е­мы­ми и к ус­трой­-ст­вам об­ра­бот­ки под­клю­ча­ют­ся не че­рез разъ­ем, а пос­ред­ст­вом клем­мных со­еди­не­ний.

Фир­ма Advantech пос­тав­ля­ет па­нель PCLD5B16B, ко­то­рая фун­кци­о­наль­но ана­ло­гич­на па­не­ли 5В01 и име­ет та­кие же га­ба­рит­ные раз­ме­ры. Од­на­ко на ней рас­по­ло­же­но еще не­сколь­ко разъ­емов для под­клю­че­ния к пла­там об­ра­бот­ки фир­мы Advantech пос­редст­вом штат­ных ка­бе­лей.

Фир­ма Octagon Systems пред­ла­га­ет мон­таж­ную па­нель AIN-5В, ко­то­рая поз­во­ля­ет раз­мес­тить 4 вход­ных и 2 вы­ход­ных мо­ду­ля, при этом мес­та вход­ных и вы­ход­ных мо­ду­лей стро­го оп­ре­де­ле­ны, в от­ли­чие от рас­смот­рен­ных ра­нее мон­таж­ных па­не­лей, ко­то­рые до­пус­ка­ют про­из­воль­ное раз­ме­ще­ние вход­ных и вы­ход­ных мо­ду­лей. Га­ба­рит­ные раз­ме­ры пла­ты со­став­ля­ют 170,2×99 мм. Под­клю­че­ние к ус­трой­ст­вам об­ра­бот­ки осу­щес­твля­ет­ся пос­ред­ст­вом 20-кон­так­тно­го разъ­ема. До­пол­ни­тель­ные клем­мные со­еди­не­ния, рас­по­ло­жен­ные на па­не­ли, поз­во­ля­ют объ­еди­нять до 4 па­не­лей AIN-5B для под­клю­че­ния к 16-ка­наль­ной пла­те АЦП.

При­ме­не­ние

Мо­ду­ли 5В мо­гут при­ме­нять­ся с лю­бы­ми пла­та­ми АЦП, ра­бо­та­ю­щи­ми с вход­ным сиг­на­ла­ми 0...5 В или -5...+5 В. При этом раз­ра­бот­чи­ку, как прави­ло, сле­ду­ет по­бес­по­ко­ить­ся толь­ко о со­еди­ни­тель­ном ка­бе­ле меж­ду мон­таж­ной па­нелью и пла­та­ми об­ра­бот­ки. Ес­ли в сис­те­ме АСУ ТП при­ме­ня­ют­ся мон­таж­ные па­не­ли и пла­ты об­ра­бот­ки од­ной фир­мы, то под­клю­че­ние про­из­во­дит­ся пос­ред­ст­вом штат­ных ка­бе­лей. Так, со­вмес­т­ное при­ме­не­ние пла­ты PCL-818L и PCLD 5B16B фир­мы Advantech не вы­зы­ва­ет за­труд­не­ний.

В то же вре­мя ус­ло­вия эк­сплу­а­та­ции мо­ду­лей 5В (в час­тнос­ти, ши­ро­кий тем­пе­ра­тур­ный ди­а­па­зон) при­вле­ка­ют раз­ра­бот­чи­ков, ори­ен­ти­ру­ю­щих­ся на про­дук­цию фир­мы Octagon Systems. Ис­поль­зо­ва­ние штат­ных мон­таж­ных па­не­лей ти­па AIN-5B не всег­да оп­рав­дан­но, так как на­кла­ды­ва­ет ряд ог­ра­ни­че­ний, в час­тнос­ти, по ко­ли­чес­т­ву мо­ду­лей, под­клю­ча­е­мых к од­ной пла­те АЦП. Под­клю­че­ние же мон­таж­ных па­не­лей 5В01 и 5В02 поз­во­ля­ет уве­ли­чить чис­ло ка­на­лов, об­ра­ба­ты­ва­е­мых од­ной пла­той АЦП. При­ме­не­ние па­не­ли 5В01 со­вмес­т­но с пла­та­ми АЦП фир­мы Octagon Systems пред­став­ля­ет­ся не­це­ле­со­об­раз­ным вви­ду то­го, что они не­со­вмес­ти­мы по разъ­емам и, сле­до­-ва­тель­но, не­об­хо­ди­мо са­мос­то­я­тель­но из­го­то­вить ка­бель до­ста­точ­но слож­ной кон­фи­гу­ра­ции. В этом слу­чае мо­жет ока­зать­ся бо­лее пра­виль­ным при­ме­не­ние пла­ты PCLD5B16B, так как при этом со­еди­не­ние с пла­та­ми 6012, 5710 и 5720 осу­щес­твля­ет­ся пос­ред­ст­вом штат­ных ка­бе­лей СМА20 фир­мы Octa­gon Systems, а для под­клю­че­ния пла­ты 5710 пот­ре­бу­ет­ся из­го­то­вить ка­бель, име­ю­щий с од­ной сто­ро­ны ро­зет­ку на 40 кон­так­тов, а с дру­гой сто­ро­ны две ро­зет­ки на 20 кон­так­тов. При этом со­хра­ня­ет­ся ре­гу­ляр­ная струк­ту­ра ка­бе­ля, так как шлейф не­об­хо­ди­мо толь­ко раз­де­лить по­по­лам по 20 про­во­дов. Для под­клю­че­ния пла­ты ЦАП 5750 пот­ре­бу­ет­ся спе­ци­а­ли­зи­ро­ван­ный ка­бель слож­ной кон­фи­гу­ра­ции, ко­то­рый про­ще сде­лать для разъ­ема DB37M, от­вет­ная часть ко­то­ро­го так­же рас­по­ло­же­на на пла­те PCLD5B16B.

Для под­клю­че­ния боль­ше­го чис­ла мо­ду­лей сле­ду­ет при­ме­нять пла­ту 5700 со­вмес­т­но с па­не­ля­ми 5В02. При этом под­клю­че­­ние па­не­лей осу­щес­т­вля­­ет­ся через специаль­ный порт на плате пос­ред­ст­вом штат­но­го ка­бе­ля CAB-01-2 фир­мы Ana­log De­vi­ces, пред­на­зна­чен­но­го для ра­бо­ты с дву­мя па­не­ля­ми 5В02, ли­бо при по­мо­щи ана­ло­гич­но­го са­мо­дель­но­го ка­бе­ля на 5 разъ­емов для под­клю­че­ния че­ты­рех па­не­лей 5В02. Сле­ду­ет пом­нить, что при ра­бо­те с па­не­ля­ми 5В02 вход­ные и вы­ход­ные сиг­на­лы муль­тип­лек­си­ро­ва­ны, что ог­ра­ни­чи­ва­ет час­то­ту оп­ро­са вход­ных мо­ду­лей и пе­ри­од ре­ге­не­ра­ции для вы-­ход­ных мо­ду­лей, который должен быть не меньше 25 мc.

Для ра­бо­ты с не­стан­дар­тны­ми сиг­на­ла­ми фир­ма Analog Devices мо­жет из­го­то­вить мо­ду­ли на за­каз. При этом ми­ни­маль­ное ко­ли­чес­т­во мо­ду­лей — 10 штук, а це­на на 5-10% боль­ше це­ны стан­дар­тно­го мо­ду­ля. Та­ким об­ра­зом оте­чес­твен­ные раз­ра­бот­чи­ки мо­гут ре­шить во­прос об­ра­бот­ки сиг­на­лов 0...5 мА, пос­коль­ку меж­ду­на­род­ные стан­дар­ты не пред­ус­мат­ри­ва­ют ра­бо­ты с дан­ным сиг­на­лом, в то вре­мя как в стра­нах быв­ше­го СССР этот стан­дарт до­ста­точ­но рас­прос­тра­нен. Ес­ли же из­го­тов­ле­ние за­каз­но­го мо­ду­ля не пред­став­ля­ет­ся це­ле­со­об­раз­ным, то мож­но ис­поль­зо­вать в сис­те­мах с сиг­на­ла­ми 0...5 мА мо­дуль 5В32-02 (0...20 мА), но вмес­то из­ме­ри­тель­но­го ре­зис­то­ра со­про­тив­ле­ни­ем 20 Ом при­ме­нять точ­ный ре­зис­тор со­про­тив­ле­ни­ем 100 Ом.

Мо­ду­ли се­рии 3В

Мо­ду­ли 3В яв­ля­ют­ся бо­лее ран­ней вер­сией мо­ду­лей нор­ма­ли­за­ции и ра­бо­та­ют с те­ми же вход­ны­ми сиг­на­ла­ми, что и 5В, од­на­ко вы­ход­ны­ми сиг­на­ла­ми яв­ля­ют­ся как на­пря­же­ние +10...-10 В или 0...10 В, так и ток 4...20 мА или 0...20 мА. Точ­ность пре­об­ра­зо­ва­ния со­став­ля­ет 0,1 %, не­ли­ней­ность 0,01%, а на­пря­же­ние галь­ва­ни­чес­кой раз­вяз­ки 1500 В. Не­удоб­ст­вом яв­ля­ет­ся то, что для пи­та­ния мо­ду­лей в об­щем слу­чае не­об­хо­ди­мо три на­пря­же­ния пи­та­ния: +15 В, -15 В и +24 В.

Не спо­соб­ству­ет по­пу­ляр­нос­ти мо­ду­лей 3В так­же их бо­лее вы­со­кая, чем у мо­ду­лей 5В, сто­и­мость.

Мо­ду­ли се­рии 7В

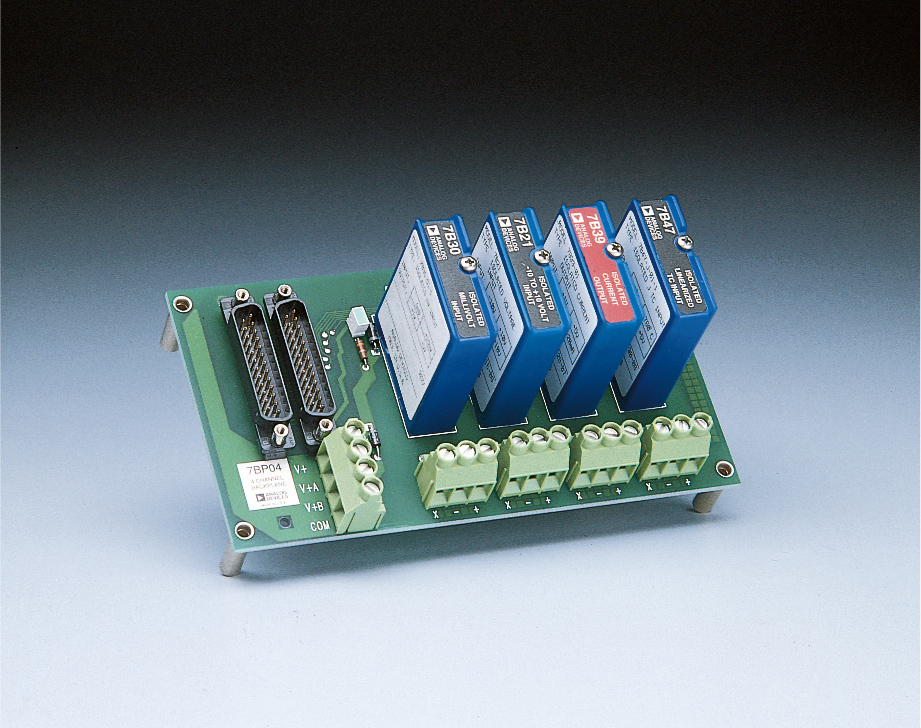

Нор­ма­ли­зу­ю­щие мо­ду­ли 7В (рис. 5) фун­кци­о­наль­но ана­ло­гич­ны мо­ду­лям 5В, име­ют при­бли­зи­тель­но та­кие же точ­нос­т­ные и эк­сплу­а­та­ци­он­ные па­ра­мет­ры.

Ос­нов­ным от­ли­чи­ем яв­ля­ет­ся на­пря­же­ние пи­та­ния +24 В про­тив +5 В для мо­ду­лей 5В, вы­ход­ные сиг­на­лы 1...5 В и 0...10 В про­тив 0...5 В и +5...-5 В. Точ­ность 0,1% про­тив 0,05%, ра­бо­чий ди­а­па­зон тем­пе­ра­тур -40°С...+85°С про­тив -25°С...+85°С.

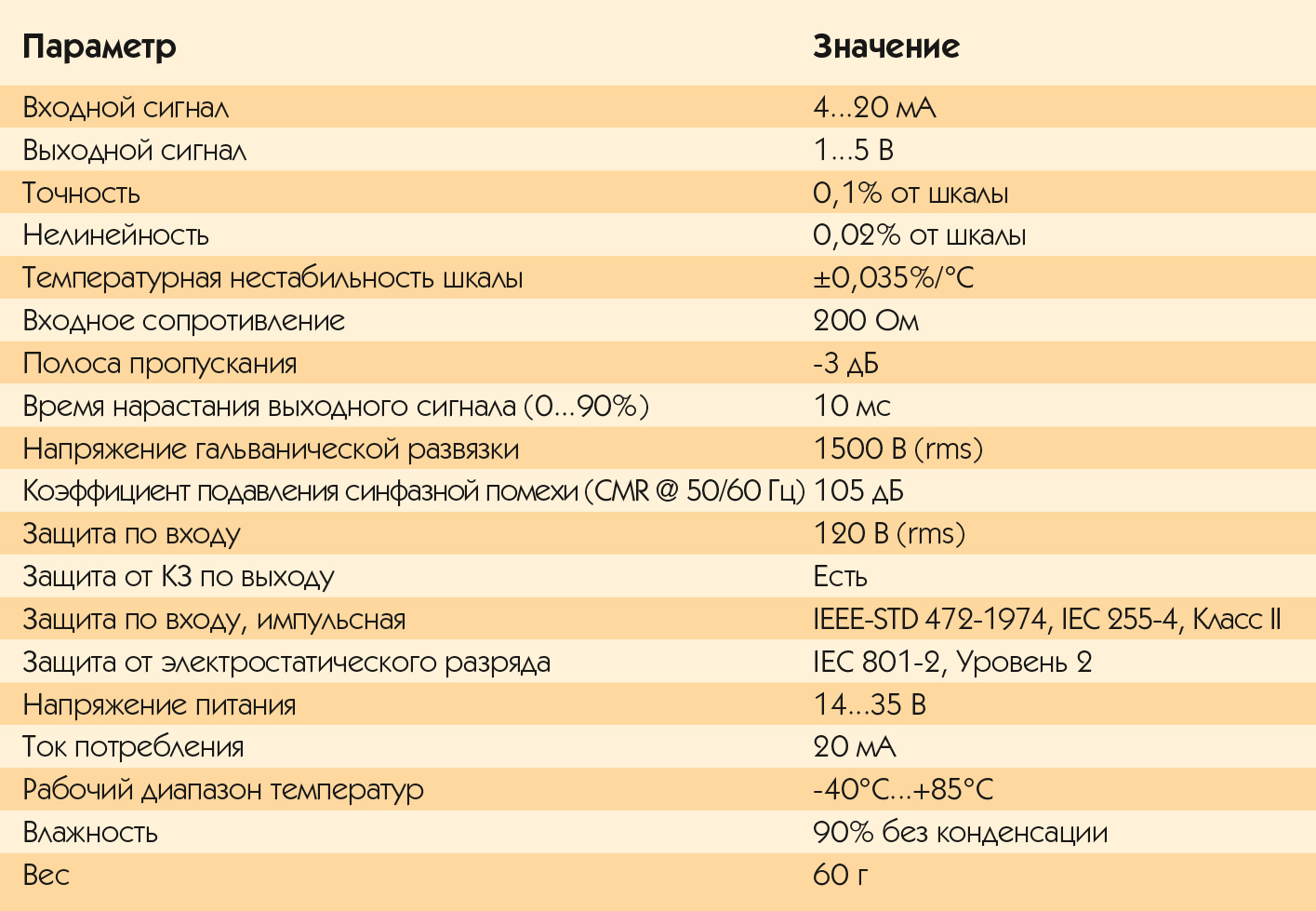

В ка­чес­т­ве при­ме­ра в табл. 3 при­ве­де­ны спе­ци­фи­ка­ции для мо­ду­ля 7В32.

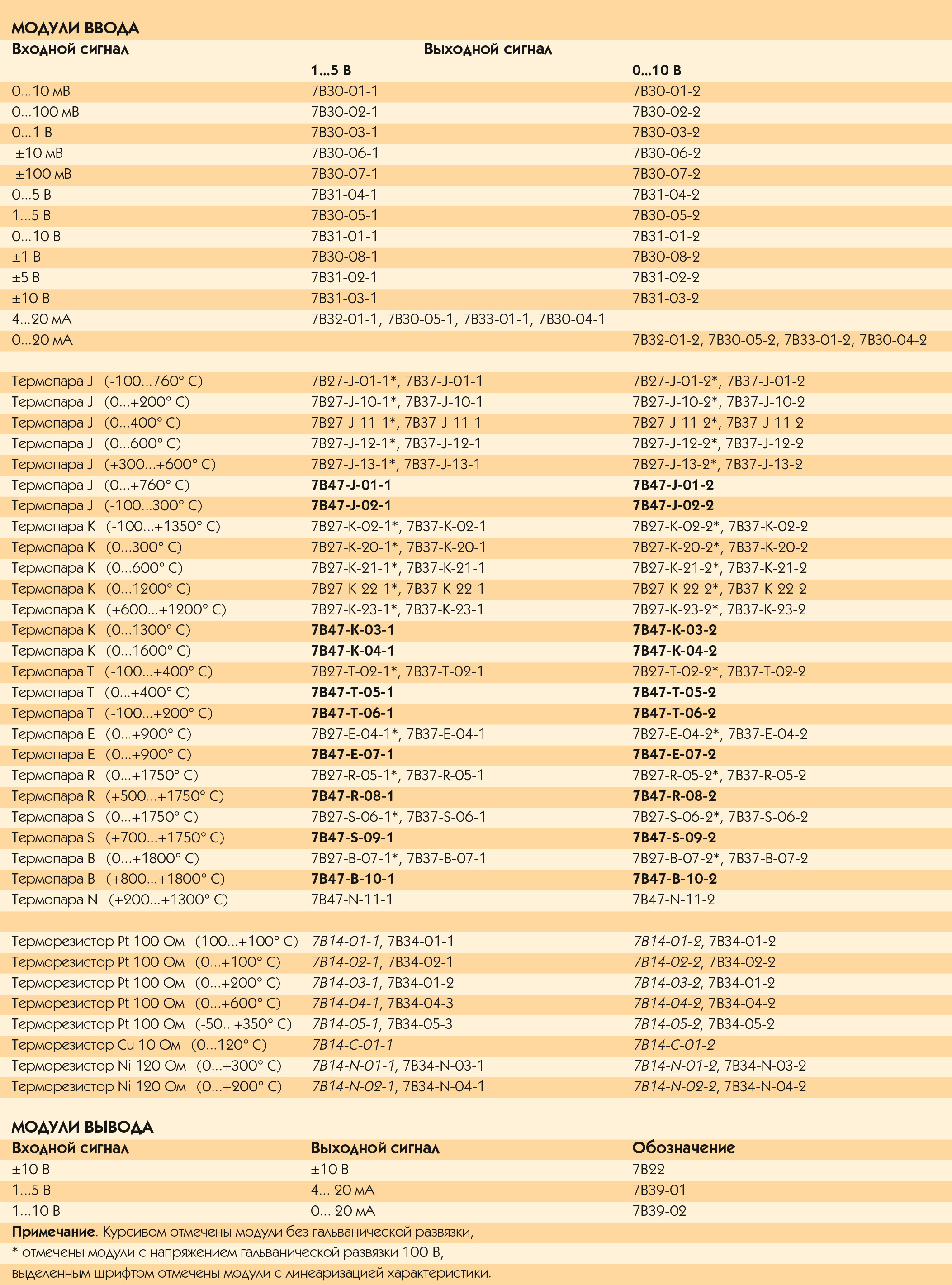

Кро­ме то­го, вход­ные мо­ду­ли 7В ра­бо­та­ют с бо­лее ши­ро­кой но­мен­кла­ту­рой тер­мо­пар (табл. 4), а вы­ход­ные, кро­ме то­ко­вых сиг­на­лов, фор­ми­ру­ют так­же сиг­нал +10...-10 В. Так­же важ­ным от­ли­чи­ем яв­ля­ет­ся на­ли­чие трех групп по на­пря­же­нию изо­ля­ции: 1500 В, 100 В и мо­ду­ли без галь­ва­ни­чес­кой раз­вяз­ки.

Для мо­ду­лей се­рии 7В пос­тав­ляют­ся мон­таж­ные па­не­ли на 4, 8 и 16 мо­ду­лей. Сто­ят мо­ду­ли от $90 для не­изо­ли­ро­ван­ных мо­де­лей до $120/130 для изо­ли­ро­ван­ных.

Мо­ду­ли се­рии 6В

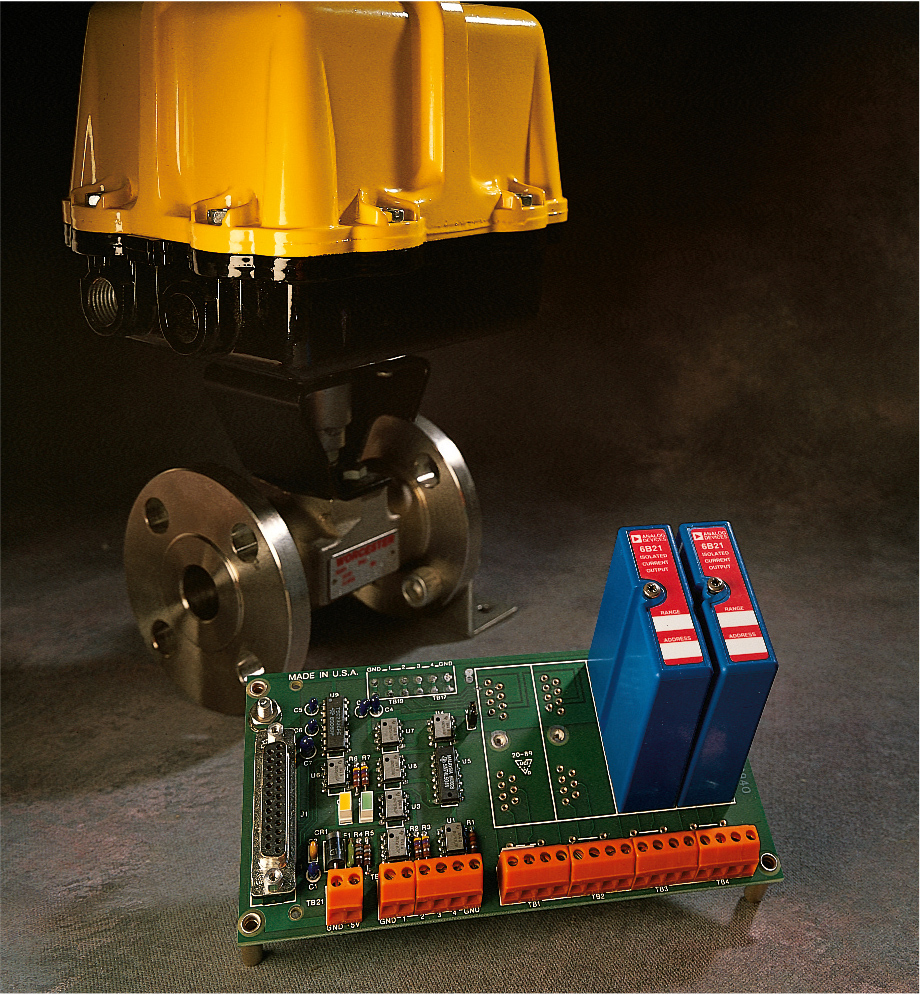

Мо­ду­ли 6В (рис. 6) пред­на­зна­че­ны для рас­пре­де­лен­но­го сбо­ра дан­ных.

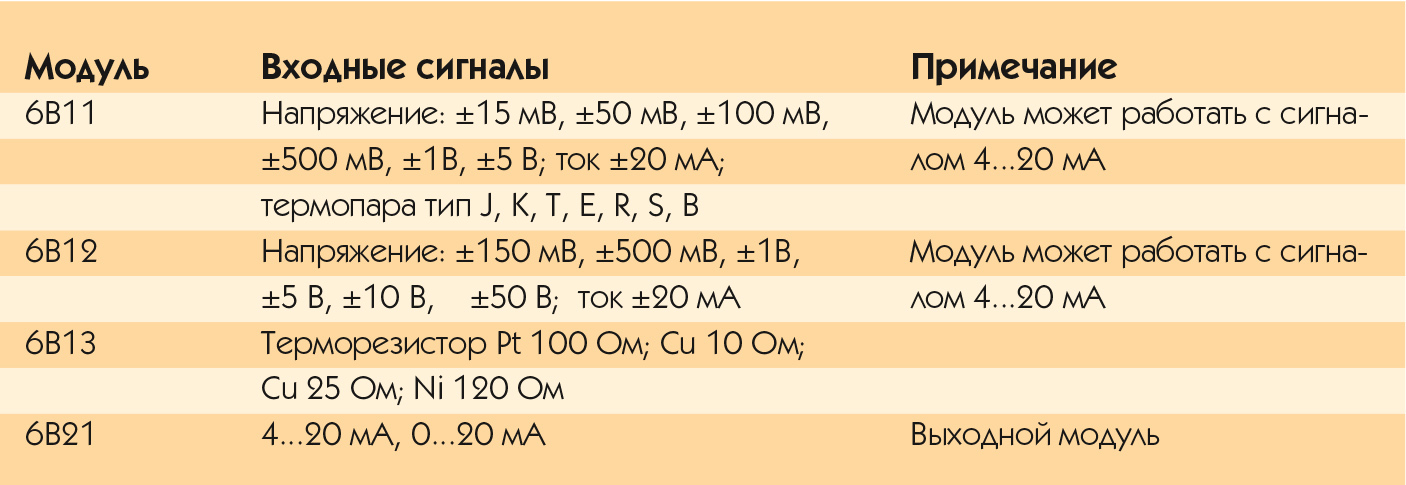

Их мет­ро­ло­ги­чес­кие и эк­сплу­а­та­ци­он­ные ха­рак­те­рис­ти­ки в ос­нов­ном со­от­вет­ству­ют мо­ду­лям 5В. Каж­дый мо­дуль со­дер­жит в се­бе мик­ро­кон­трол­лер с галь­ва­ни­чес­ки раз­вя­зан­ным пос­ле­до­ва­тель­ным ин­тер­фей­сом, 16-раз­ряд­ный АЦП для вход­ных мо­ду­лей или 12-раз­ряд­ный ЦАП для вы­ход­ных и на­коп­и­тель­ный бу­фер. Мик­ро­кон­трол­лер по за­про­су пе­ре­да­ет дан­ные из бу­фе­ра в ус­трой­ст­во об­ра­бот­ки пос­ред­ст­вом ин­тер­фей­са RS-232 или RS-485 со ско­ростью до 19,2 кБод.

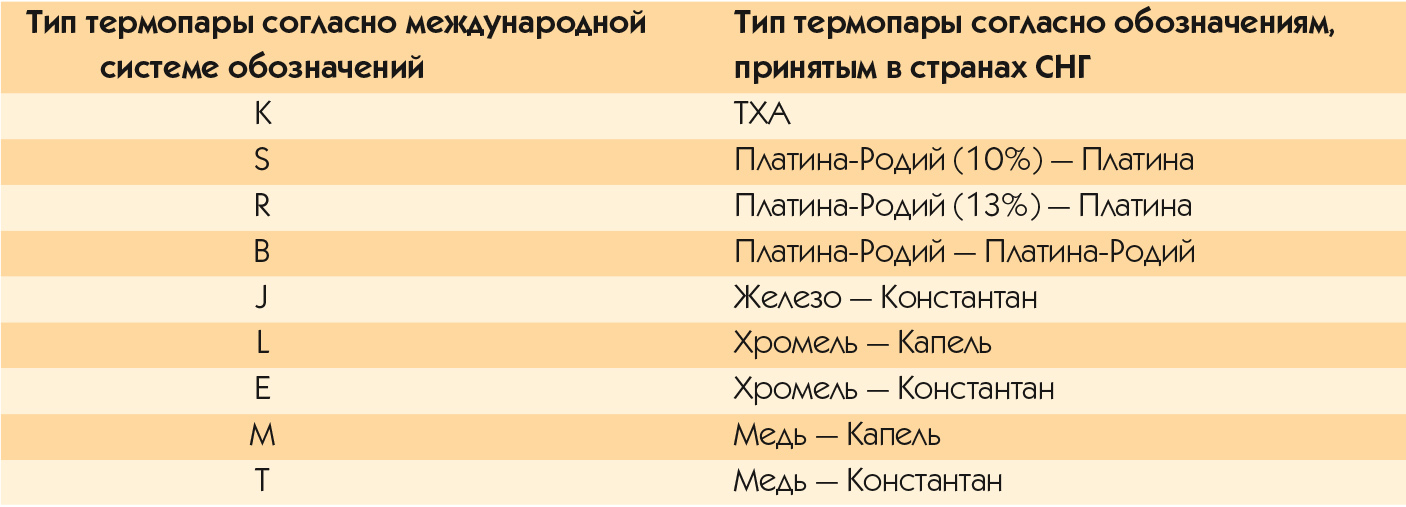

Кон­струк­тив­но мо­дуль пред­став­ля­ет со­бой мо­но­лит­ный узел раз­ме­ра­ми 58,4 × 78,7 × 19 мм со шты­ре­вым разъ­емом. На объ­ек­те мо­ду­ли ус­та­нав­ли­ва­ют­ся на спе­ци­а­ли­зи­ро­ван­ные мон­таж­ные па­не­ли на 1, 4, и 16 мо­ду­лей. Па­не­ли име­ют клем­м­ные со­еди­не­ния для под­клю­че­ния внеш­них дат­чи­ков, ви­той па­ры ин­тер­фей­са RS-485 и разъ­ем для под­клю­че­ния ин­тер­фей­са RS-232. Ди­а­па­зон из­ме­ря­е­мых ве­ли­чин и тип тер­мо­пар мо­жет за­да­-вать­ся про­граммно через пос­ле­до­ва­тель­ный ин-­тер­фейс. Про­то­кол об­ме­на по пос­ле­до­ва­тель­но­му ин­тер­фей­су со­вмес­тим с мо­ду­ля­ми ADAM-4000 фир­мы Advantech. К до­сто­ин­ст­вам мо­ду­лей 6В мож­но от­нес­ти их ши­ро­кий ра­бо­чий ди­апа­зон тем­пе­ра­тур (-25°С...+85°С про­тив -10°С...+70°С для мо­ду­лей ADAM-4000), к не­до­статкам мож­но от­нес­ти то, что, в от­ли­чие от ADAM-4000, мо­ду­ли 6В не яв­ля­ют­ся фун­кци­о­наль­но за­кон­чен­ны­ми бло­ка­ми и тре­бу­ют при­ме­не­ния мон­таж­ных па­не­лей. Но­мен­кла­ту­ра мо­ду­лей 6В при­ве­де­на в табл. 5, а со­от­вет­ст­вие меж­ду­на­род­ных обоз­на­че­ний тер­мо­пар и обоз­на­че­ний, при­ня­тых в стра­нах СНГ, — в табл. 6. Бо­лее под­роб­но со­от­вет­ст­вие ти­пов тер­мо­пар опи­са­но в ГОСТ 3044-84 (СТ СЭВ 1059-85) «Преоб­ра­зо­ва­те­ли тер­мо­э­­лектрические. Номи­наль­ные ста­тис­ти­чес­кие ха­рак­те­рис­ти­ки».

За­клю­че­ние

Мо­ду­ли 5В фир­мы Analog Devices яв­ля­ют­ся стан­дар­том de facto, и мно­гие дру­гие фир­мы пред­ла­га­ют ана­ло­гич­ные ус­трой­ст­ва, со­вмес­ти­мые по разъ­ему с мо­ду­ля­ми 5В, и па­не­ли для них, что поз­во­ля­ет раз­ра­бот­чи­ку не за­ви­сеть от пос­та­вок од­ной фир­мы. Из из­вес­т­ных на на­шем рын­ке фирм-пос­тав­щи­ков 5В со­вмес­ти­-мых мо­ду­лей мож­но от­ме­тить Burr Brown и Western Reserve Control.

Ис­поль­зо­ва­ние 5В и 7В мо­ду­лей поз­во­ля­ет осу­щес­твить со­гла­со­ва­ние прак­ти­чес­ки лю­бо­го дат­чи­ка или ис­пол­ни­тель­но­го ме­ха­низ­ма с уп­рав­ля­ю­щим компь­юте­ром, обес­пе­чив при этом галь­ва­ни­чес­кую раз­вяз­ку, что осо­бен­но важ­но при мо­дер­ни­за­ции сис­тем на оте­чес­твен­ных пред­при­яти­ях. Точ­нос­т­ные и вре­мен­ные ха­рак­те­рис­ти­ки мо­ду­лей обес­пе­чи­ва­ют ка­чес­твен­ный сбор сиг­на­лов.

Ши­ро­кая но­мен­кла­ту­ра мо­ду­лей при этом поз­во­ля­ет ис­поль­зо­вать нор­ми­ру­ю­щие эле­мен­ты од­но­го про­из­во­ди­те­ля, а ус­ло­вия эк­сплу­а­та­ции – при­ме­нять их со­вмес­т­но с вы­чис­ли­тель­ным обо­ру­до­ва­ни­ем и дат­чи­ка­ми, рас­счи­тан­ны­ми на ра­бо­ту в ус­ло­ви­ях по­ни­жен­ных тем­пе­ра­тур без до­пол­ни­тель­но­го обог­ре­ва. ●
