«Завод Атлант» – предприятие электронной промышленности с более чем полувековой историей, которое успешно адаптировалось к новым реалиям, сохраняет лидерство в производстве герметичных соединителей и интенсивно осваивает импортозамещающие линейки продукции.
ПАО «Завод Атлант» было создано в 1966 году в г. Изобильном Ставропольского края как предприятие Министерства электронной промышленности СССР. Со дня основания завод специализируется на разработке и выпуске низковольтных низкочастотных электрических соединителей. В настоящее время предприятие способно изготавливать до 123 млн соединителей в год.
Основной продукцией являются многоконтактные герметичные цилиндрические соединители типа 2РМГ, 2РМГД, 2РМГП, 2РМГПД, 2РМГС, 2РМГСД, 2РМГСПД, РРМ43, РРМ44, СНЦ 30, СНЦ 31 с обширной номенклатурой применяемых диаметров. Такие изделия предназначены для использования в авиации, судостроении, ракетно-космической и криогенной технике, изготавливаются по уникальной технологии спая стекла с металлом. Перспективной сферой применения указанных серий является нефтегазодобывающее, горно-шахтное, геофизическое оборудование.
Широко представлены в номенклатуре ПАО «Завод Атлант» прямоугольные соединители: РПМ12, РПМ12М, РПММ1, РПМ13, РППМ13, СНО58, СНО59, СНО64, СНО63, СНП58, СНП59, СНП232, СНП322, СНП323, СНП234, СНП235, СКП201, СКП202, РПМ7 и другие. Они применяются в авиационной, космической технике, в вычислительных комплексах для атомной энергетики и нефтегазовой промышленности, в системах дальней связи, в электронной и вычислительной технике.
На предприятии разработана, внедрена и сертифицирована система качества в соответствии с требованиями ГОСТ РВ 15.002-2003, РД В 319.015-2006, ГОСТ Р ИСО 9001-2008, ISO/TS 16949:2009. Использование современных технологий и наличие квалифицированных кадров позволяют заводу создавать продукцию в соответствии с требованиями отечественных и международных стандартов, разрабатывать и внедрять новые виды конкурентоспособных изделий. Обновлённый парк высокопроизводительного оборудования обеспечивает изготовление технологической оснастки любой сложности.

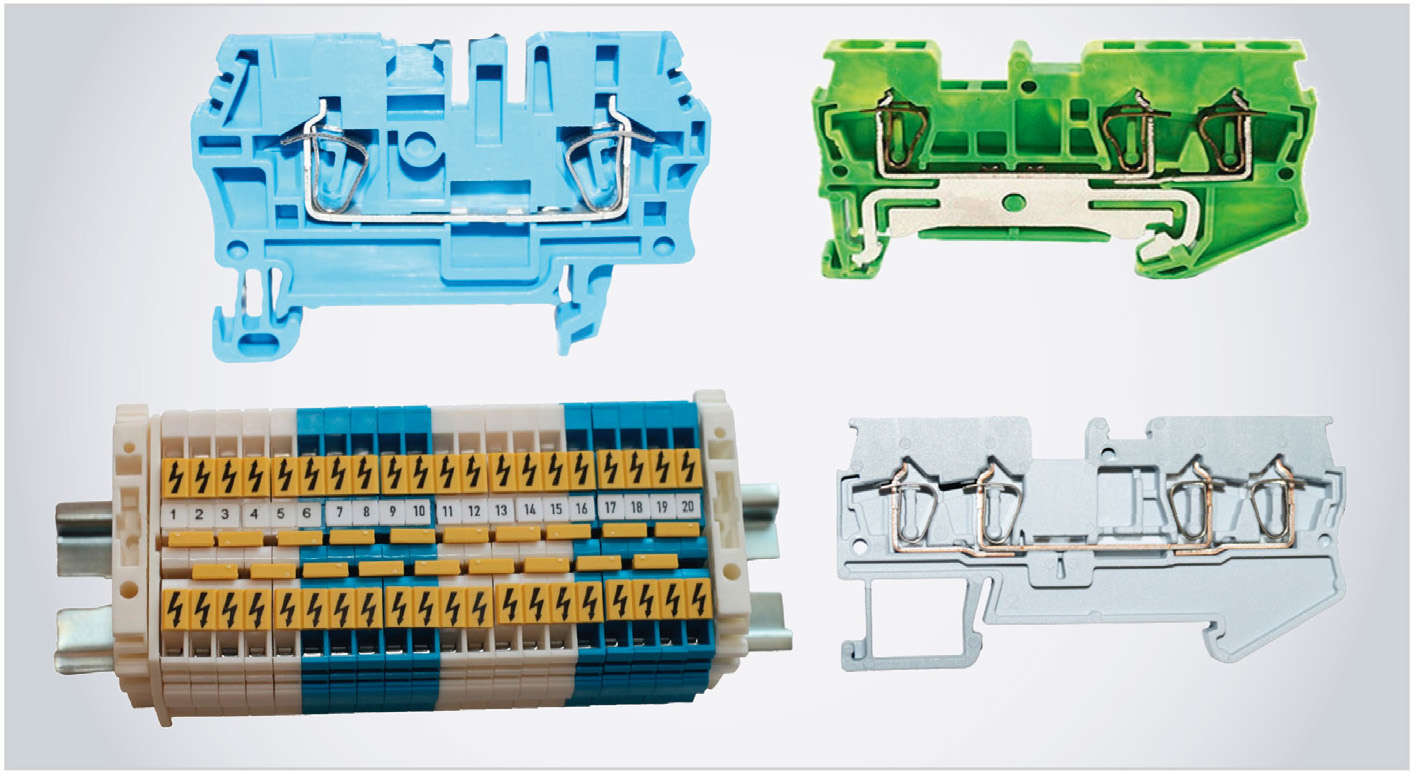

Отвечая требованиям времени, производитель расширяет номенклатуру продукции, разрабатывает принципиально новые типоконструкции и осваивает новые рынки: широкий ассортимент соединителей и жгутов для автомобильной промышленности, пружинные шинные клеммы серий ШК-2,5 (см. рис. 1); ШК-4Ф; ШК-6В различных категорий качества для объектов железнодорожной техники и т.п. под провода сечением от 0,8 до 6 мм2.

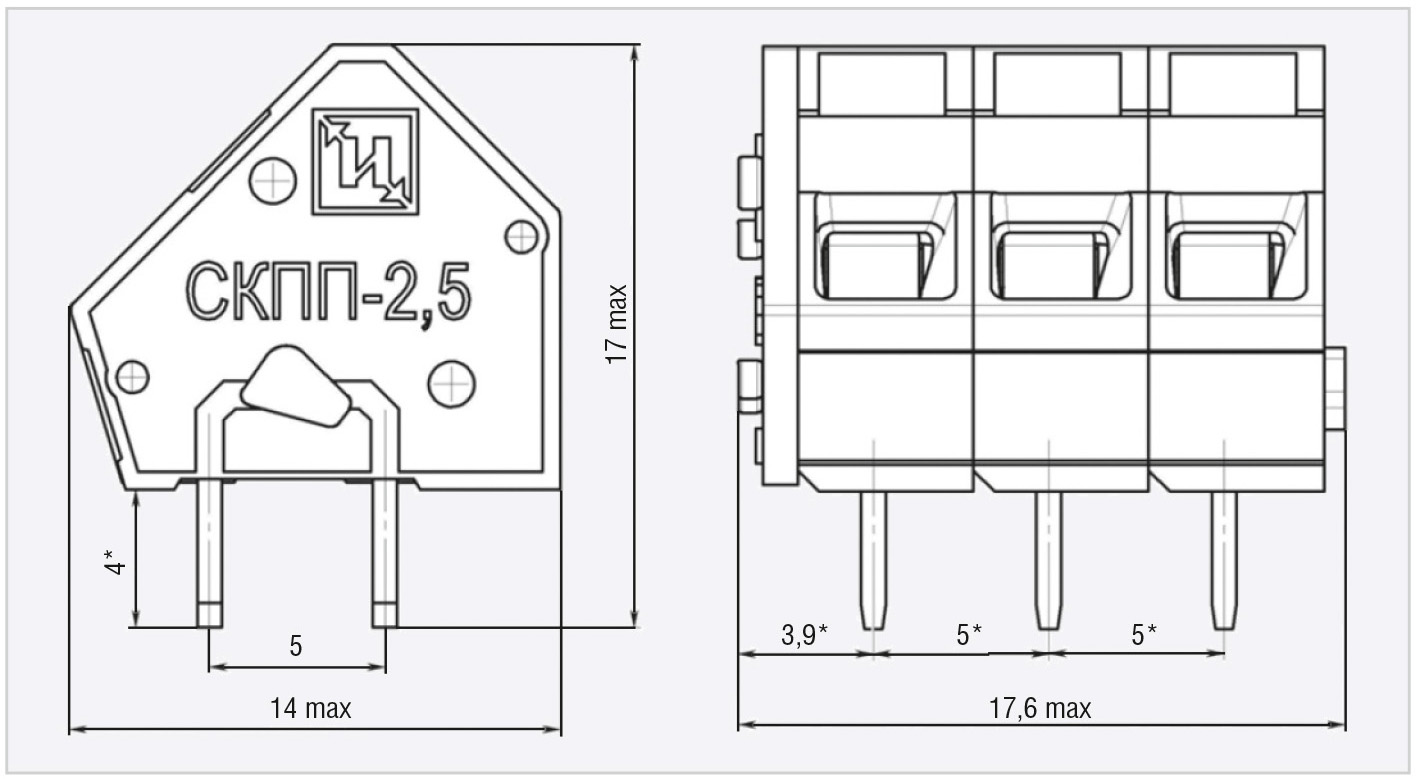

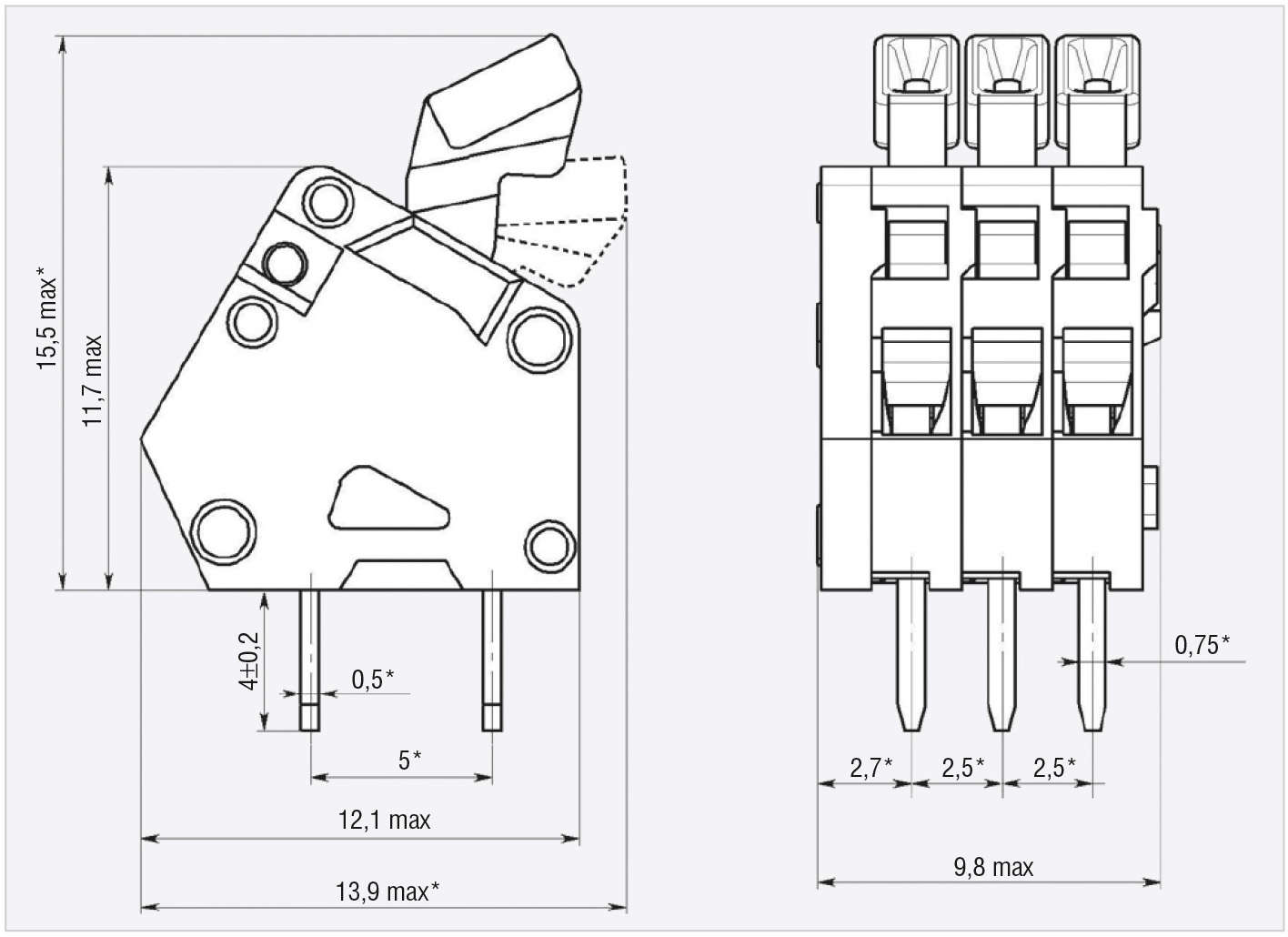

Для подключения силовых цепей к печатным платам освоен в производстве клеммный пружинный соединитель СКПП-2,5 (см. рис. 2). Линейка дополнена вариантом КПП-0,5(2,5) с экстрактором провода (см. рис. 3).
С целью импортозамещения и в соответствии с программой развития на ПАО «Завод Атлант» разрабатываются цилиндрические и прямоугольные соединители нового поколения с высокой степенью надёжности и улучшенными электрическими параметрами для предприятий ВПК и гражданского использования.

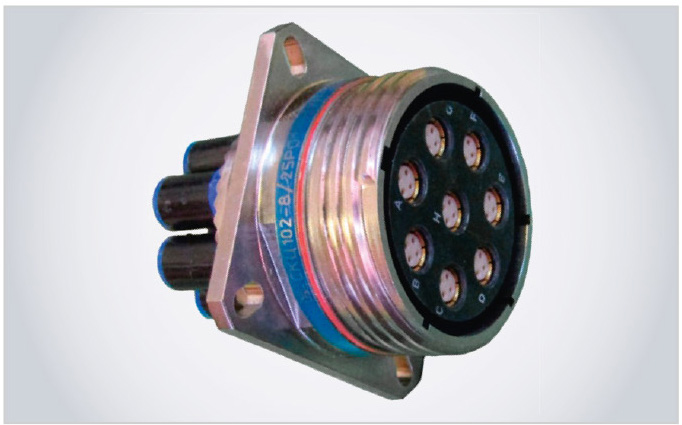

Предприятием освоено производство двух новых типов цилиндрических соединителей СКЦ102, СНЦ160 – всего 388 типоконструкций для объёмного и печатного монтажа с твинаксиальными и квадраксиальными контактами для высокоскоростных интерфейсов со скоростью передачи данных до 100 Мбит/с на частотах до 3 ГГц и 1 Гбит/с по стандарту Gigabit Ethernet. Такие соединители (см. рис. 4) успешно применяются в системах отображения данных, бортовых системах управления и связи, системах контроля и телеметрии наземной, морской и авиационной техники, в беспилотных аппаратах различного назначения.

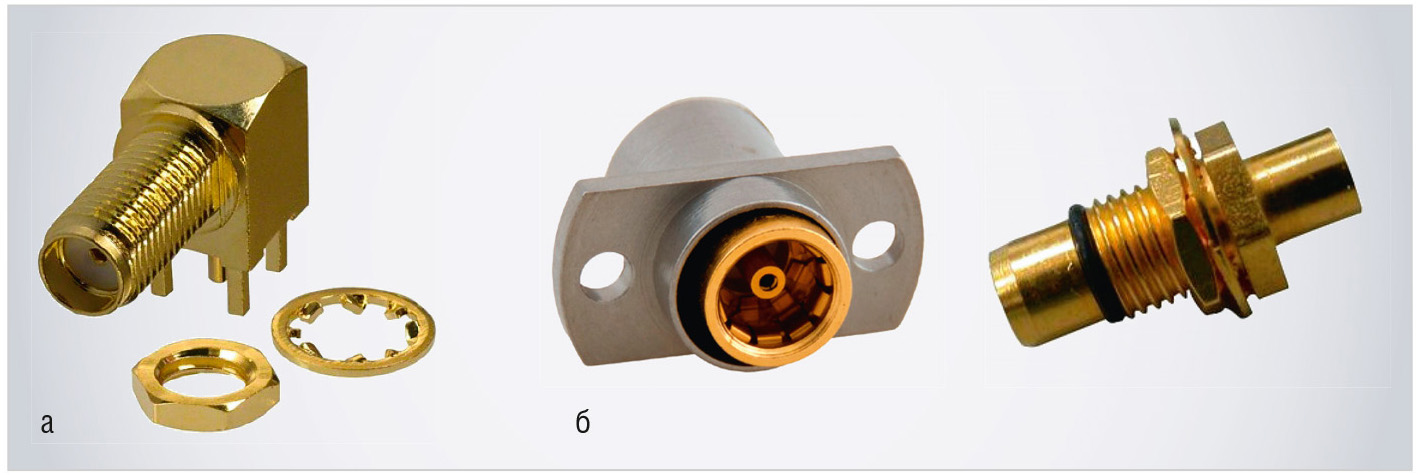

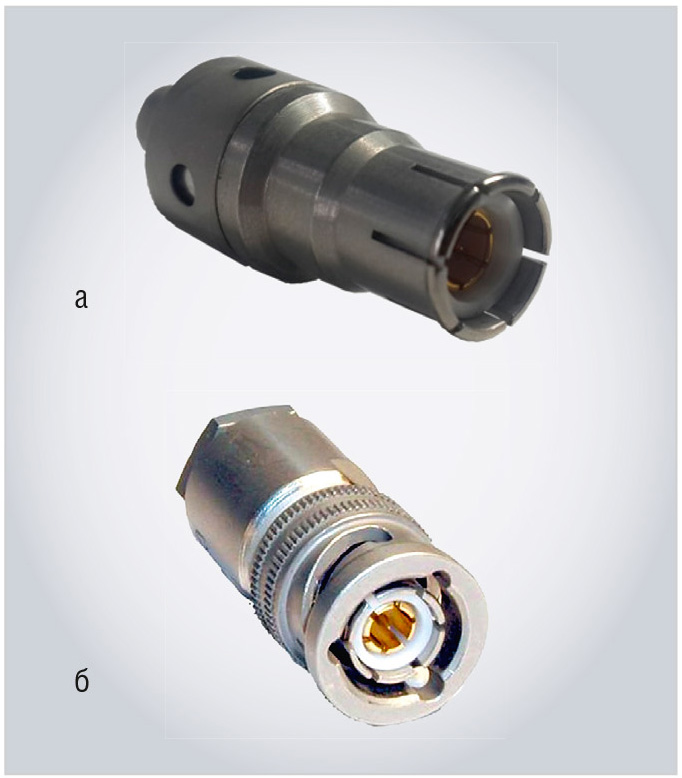

В дополнение к традиционной для себя номенклатуре предприятие также ведёт разработку новых изделий в области радиочастотных и оптоволоконных систем – одно- и многомодовых оптических соединителей для передачи большого объёма данных. Среди реализованных проектов необходимо отметить следующие:

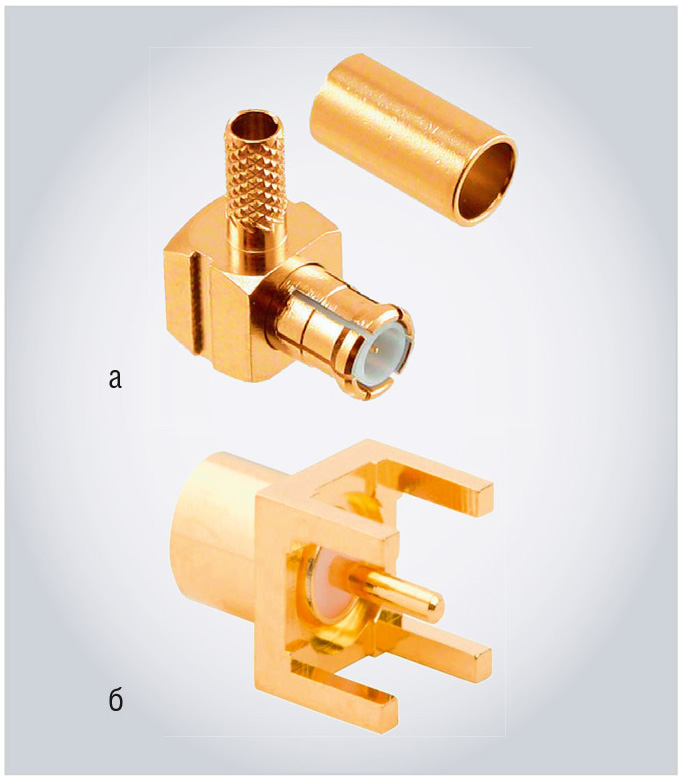

В настоящее время ведётся разработка и освоение миниатюрных коаксиальных радиочастотных герметичных и негерметичных соединителей СР-50-1/2 по типам SMB, MCX (см. рис. 7) для диапазона частот до 6 ГГц и СР-50-3/4 по типам SMP, QMA для диапазонов 18 и 26,5 ГГц по государственной программе Российской Федерации «Развитие оборонно-промышленного комплекса».
В ходе выполнения опытно-конструкторских работ будет освоено производство 20 типов 147 типономиналов изделий указанных серий.

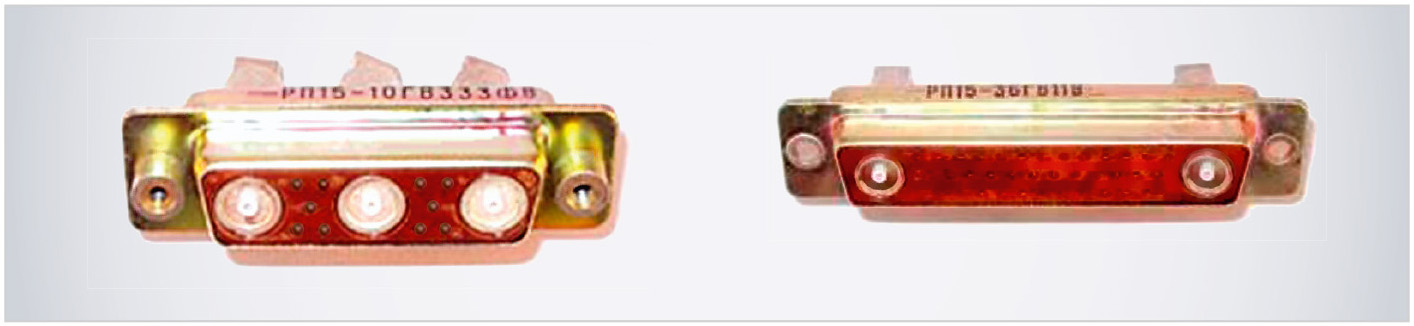

Особый интерес для производителей радиолокационной техники может представлять проводимое на предприятии расширение номенклатуры изделий РП15 (см. рис. 8) комбинированными соединителями с радиочастотными вставками 50 и 75 Ом для работы на частотах до 10 ГГц. Всего предполагается выпускать 40 типоконструкций изделия с фиксацией и без фиксации сочленённого положения.
