Экстремальная микроэлектроника: перспективные рынки

Экстремальная электроника остаётся одним из перспективных сегментов мировой микроэлектронной промышленности. Полупроводниковые компоненты с улучшенными эксплуатационными характеристиками (термо- и радиационно стойкие) широко применяются в авиа- и автомобилестроении, энергетической и нефтедобывающей отраслях, ВПК, аэрокосмической промышленности и других сферах экономики. Спрос на экстремальную электронику растёт с каждым годом. По оценкам компании Frost & Sullivan, в 2017 году объём рынка силовых полупроводниковых компонентов составил $35–40 млрд, то соответствует 8,5–9,7% мирового рынка микроэлектроники.

20.11.2018 424 0
Экстремальная микроэлектроника: перспективные рынки

В 2017 году объём мирового рынка микроэлектроники составил $412 млрд, что на 21,6% больше, чем годом ранее. Это рекордный показатель за последние 7–8 лет. В период 2017–2018 годов рынок сохранил высокие темпы роста – во многом за счёт развития производства и внедрения микросхем памяти. По итогам 2018 года мировой рынок микроэлектроники увеличится почти на 16% и составит $477 млрд (см. рис. 1).

Рынок экстремальной электроники

Экстремальная электроника остаётся одним из перспективных сегментов мировой микроэлектронной промышленности. Данная сфера включает в себя электронные устройства, микросхемы, чипы и т.д., рассчитанные на эксплуатацию в составе энергетического оборудования повышенной мощности, а также в условиях высоких температур (выше +100°С) и сильной радиационной активности.

В 2017 году объём мирового рынка экстремальной электроники оценивался в пределах $35-40 млрд, или 8,5–9,7% от общемирового. Лидерами в области производства высокостойких полупроводников являются страны Юго-Восточной Азии (Китай, Малайзия, Тайвань, Сингапур, Южная Корея и др.), США и европейские государства. Доля России пока составляет менее 0,4–0,5% ($150–170 млн по итогам 2017 года) от общемировых значений.

Перспективные направления использования

Полупроводниковые компоненты с повышенными эксплуатационными характеристиками широко применяются в авиа- и автомобилестроении, энергетической и нефтедобывающей отраслях, военно-промышленном комплексе (ВПК), аэрокосмической промышленности, а также в других как традиционных, так и новых сферах экономики.

Нефтяная промышленность

Использование силовых микроэлектронных элементов позволяет повысить эффективность работы многих видов технологического оборудования. Так, в нефтяной промышленности термоустойчивые полупроводниковые компоненты применяются для изготовления подземных электродвигателей, предназначенных для бурения наклонно-направленных скважин большой протяжённости (до нескольких километров). Такие двигатели способны выдерживать температуру от +150…+175°С до +200°С, что позволяет существенно снизить количество отказов оборудования и увеличить межремонтный интервал. При этом также сокращаются временны¢е и финансовые потери операторов и, как следствие, повышается коэффициент извлечения нефти (КИН).

Автомобилестроение

Одной из наиболее перспективных сфер применения полупроводниковых компонентов сегодня является автомобильная промышленность. В 2017 году объём этого рынка составил более $37 млрд. При этом объёмы потребления микроэлектронных компонентов продолжают расти с каждым годом, особенно со стороны стран Азиатско-Тихоокеанского региона (в частности Китая, Японии, Южной Кореи и Индии), которые производят в общей сложности около 50% всех автомобилей в мире.

Европейский регион занимает 2-е ме-сто по количеству выпускаемых автомобилей, однако страны Европы лидируют на мировом рынке производителей автомобильной микроэлектроники и полупроводниковых компонентов, суммарно занимая около 60% этого рынка.

В автомобильной промышленности применение полупроводниковых элементов с повышенными эксплуатационными характеристиками обусловлено, в частности, переходом от механических и гидравлических систем к электромеханическим и мехатронным и необходимостью располагать электронные компоненты ближе к источникам тепла.

Применение экстремальной микроэлектроники в автомобилестроении позволяет существенно увеличить дальность пробега гибридных автомобилей. Также термоустойчивые микроэлектронные элементы используются для изготовления различных комплектующих автомобилей, например тормозных систем (рабочий диапазон температур +200…+300°С), двигателей и трансмиссий (+150…+200°С), выхлопной системы (до +850°С).

Аэрокосмическая (спутниковая) промышленность

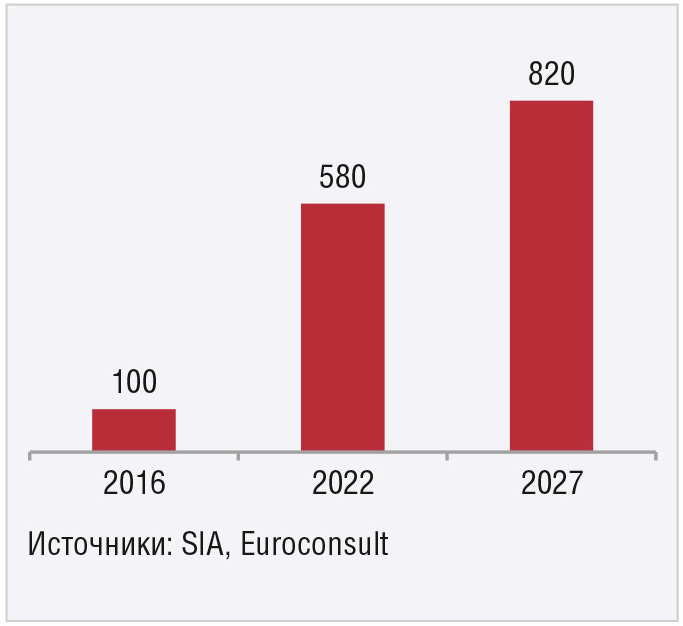

Производство малогабаритных спутников (массой до 500 кг) – ещё один перспективный рынок для экстремальной микроэлектроники. Если в 2016 году во всём мире в эксплуатации находилось порядка 100 малых спутников, то, согласно прогнозам, к 2022 году их количество увеличится почти в 6 раз (до 580 единиц), а к 2027 году – более чем в 8 раз (820 единиц) (см. рис. 2).

Сегодня малые спутники всё активнее используются для развития систем связи (11% рынка), видео- и фотонаблюдения (29%), геонавигации (1%), проведения научных исследований (19%) и демонстрации технологий (12%).

Всего производством малых спутников в мире занимается 38 компаний. Большинство из них (более 90%) расположено в странах Северной Америки и Европы. Порядка 53% производителей располагают технологиями для выпуска наноспутников, и только 16% могут производить малые спутники массой 100–150 кг.

На сегодняшний день общий объём рынка микроэлектроники в аэрокосмической промышленности уже превышает $1,2 млрд, а к 2023 году (согласно ряду оценок) он может вырасти до $1,5 млрд. Учитывая увеличение объёмов выпуска и частоты запусков малых спутников, можно прогнозировать высокий спрос на полупроводниковые компоненты с повышенными эксплуатационными характеристиками (в частности, радиационно-стойкие элементы) со стороны компаний-производителей. В свою очередь, рост спроса на спутниковое оборудование будет обусловлен такими факторами, как высокая надёжность, а также низкая стоимость вывода спутников на орбиту и их последующего сервисного обслуживания.
