Размещение двухполюсников под BGA-компонентом

Эффективность трассировки печатных плат во многом определяется качеством размещения электронных компонентов на плате.

Размещение двухполюсников под BGA-компонентом – задача хоть и локальная, но достаточно трудоёмкая.

Обычно бо¢льшая часть размещаемых под BGA-компонентом двухполюсников – это конденсаторы развязки, которые устанавливают для уменьшения импульсных помех в цепях питания. Поставить развязывающий конденсатор желательно возле каждого контакта питания [1]. Однако при использовании сквозных межслойных переходов в большинстве случаев это невозможно, потому что может привести к блокировке контактов в области BGA, и, соответственно, к невозможности обеспечить 100% трассировку, поскольку каждый установленный под BGA двухполюсник занимает определённое количество ячеек, которые можно было бы использовать для размещения межслойных переходов.

ПЛИС с архитектурой FPGA в настоящее время используют несколько источников питания. Питание ядра FPGA – наиболее важная линия питания, во многом определяющая общее энергопотребление микросхемы. Потребление по цепям от вспомогательных источников питания обычно невелико (на уровне десятков миллиампер). Потребление от источников питания блоков ввода/вывода определяется в основном нагрузкой выходов ПЛИС. Соответственно, при дефиците свободного пространства для установки развязывающих конденсаторов следует распределить вакансии (свободные ячейки) между шинами питания и в первую очередь обеспечить развязку питания ядра. При невозможности разместить конденсатор развязки возле каждого вывода питания, конденсаторы следует распределять равномерно по области, содержащей выводы питания.

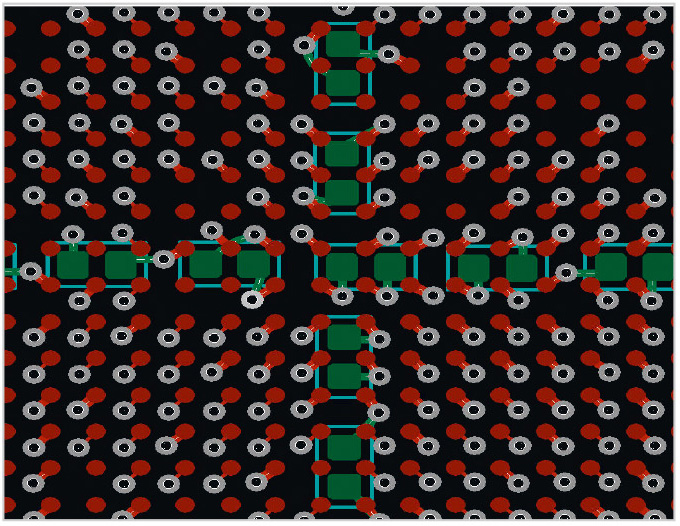

При ручном проектировании конденсаторы развязки зачастую устанавливают крестом (по вертикали и горизонтали) по центру микросхемы. При этом межслойные переходы расставляются от центра по квадрантам (см. рис. 1).

Такая расстановка переходов освобождает ячейки центрального креста. Чтобы размещение в них двухполюсников не приводило к блокировке контактов BGA, с каждым контактом двухполюсника должен соседствовать эквипотенциальный контакт микросхемы. Однако этого производители микросхем не гарантируют.

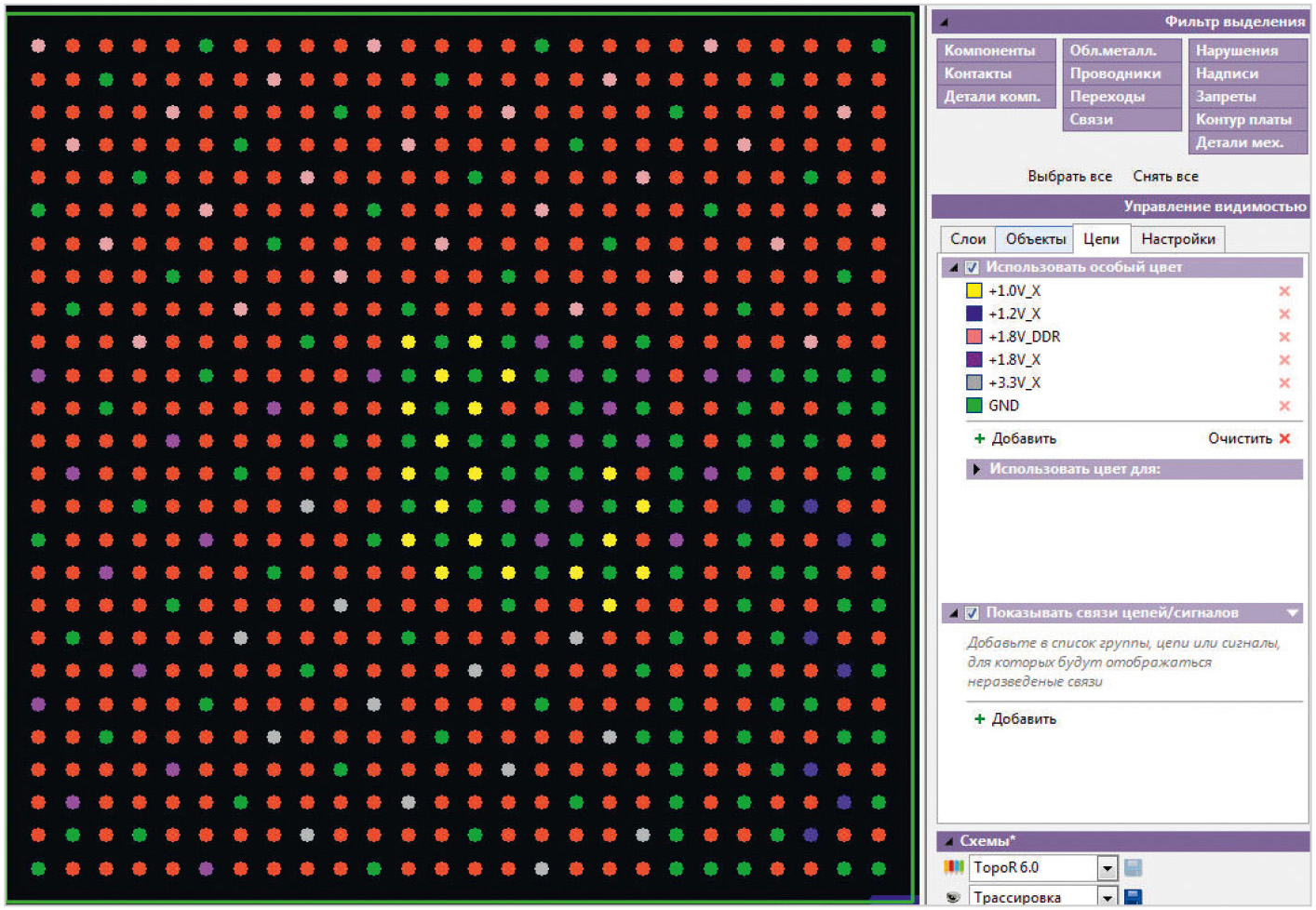

На рисунке 2 показано распределение контактов земли и питания (5 линий) ПЛИС XC7K160T фирмы XILINX. Контакты земли и питания подсвечены: ничего, напоминающего крест, не наблюдается.

Рассмотрим левый верхний квадрант микросхемы (см. рис. 3).

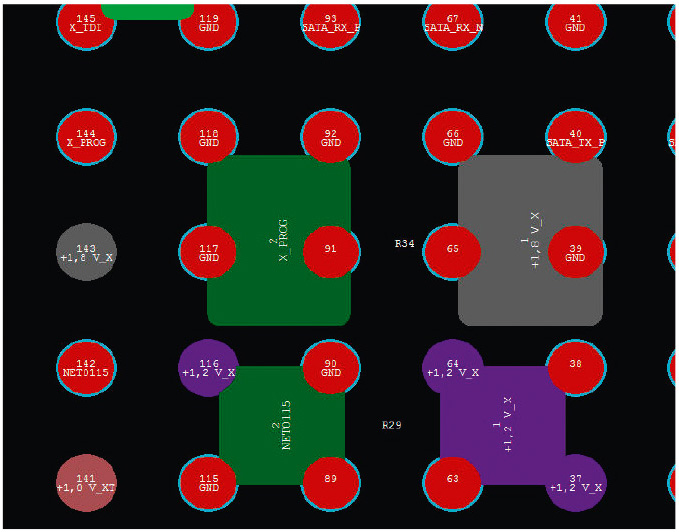

Чтобы при размещении конденсатора в выбранной позиции не было нарушений, следует освободить от межслойных переходов ячейки над контактами конденсатора (см. рис. 4).

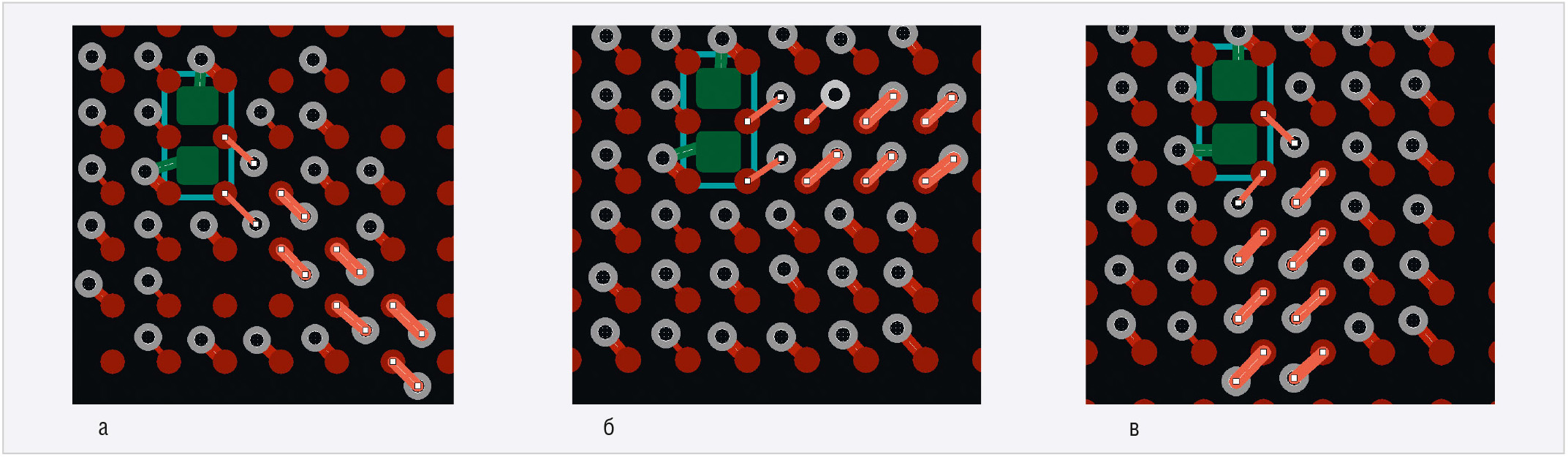

Свободные (не занятые переходами) ячейки могут мигрировать за счёт пере-ориентации фанаутов. Это позволяет освобождать конкретные ячейки для размещения конденсаторов в нужном месте. На рисунке 5 представлены несколько вариантов миграции ячеек за счёт переориентации переходов: по диагонали, направо или вниз.

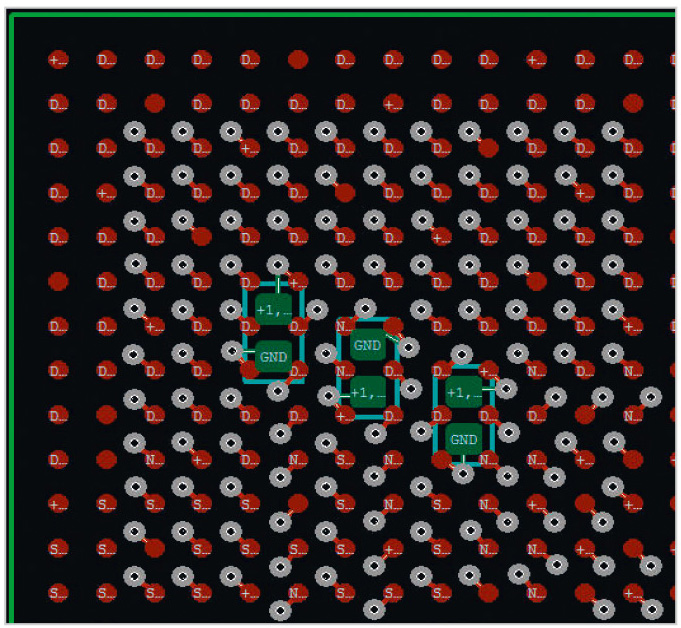

Размещение трёх конденсаторов потребует миграции шести переходов (см. рис. 6).

Следует отметить, что миграция свободных ячеек из одного квадранта в другой невозможна, поскольку миграция остановится на свободных ячейках «центрального креста».

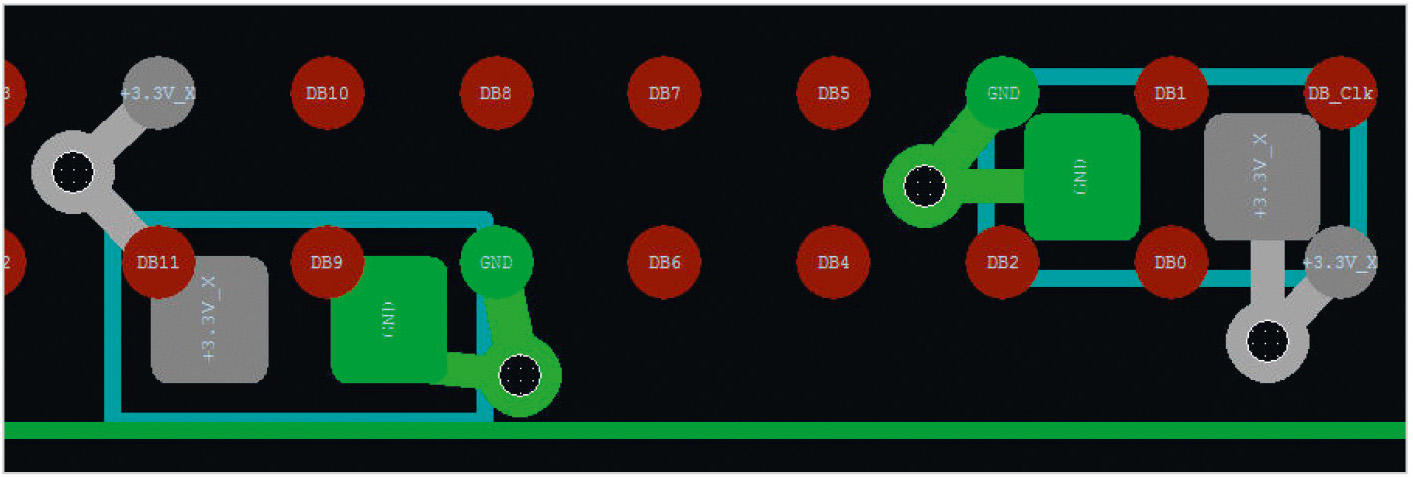

Проводники от контактов периферийных рядов микросхемы обычно могут быть выведены без переходных отверстий (исключение составляют контакты цепей земли и питания, соединяемые с внутренними слоями), поэтому размещение конденсаторов в периферийных ячейках не приводит к уменьшению числа свободных ячеек. Именно поэтому в ситуации, показанной на рисунке 7, предпочтительнее левый вариант.

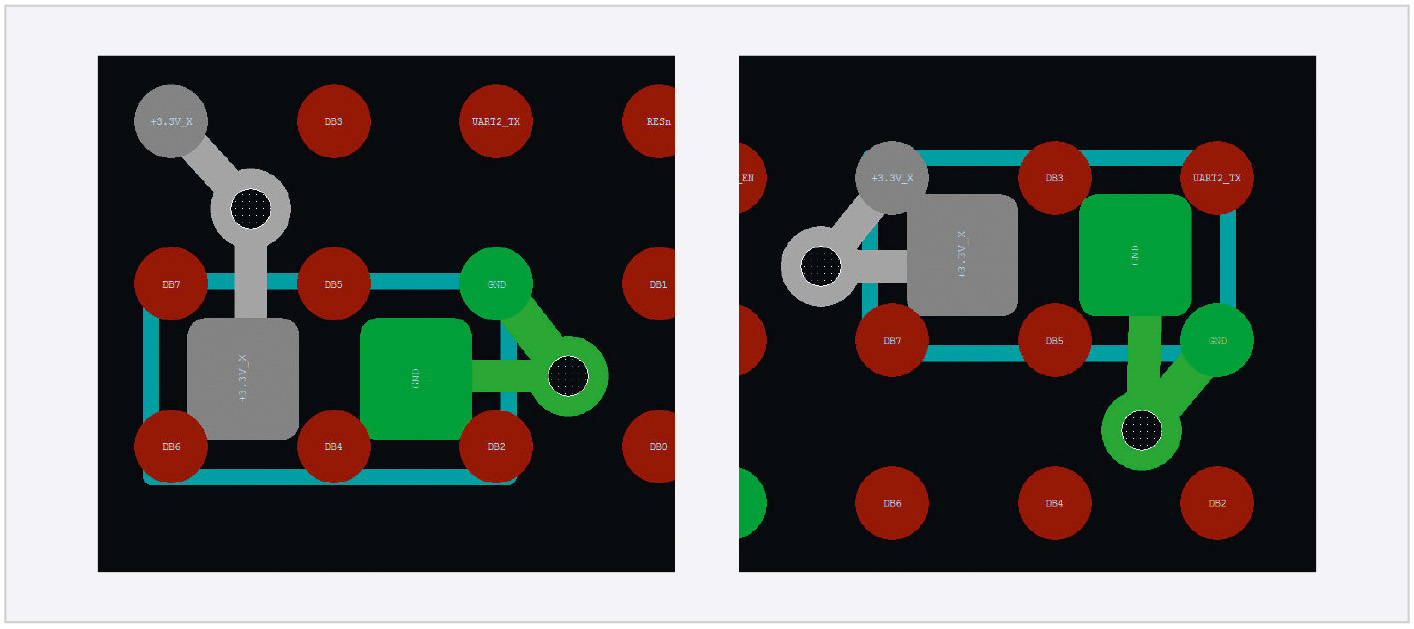

На рисунке 8 также показаны два варианта размещения конденсатора. Левый вариант лучше, поскольку оставляет свободу выбора одной из двух ячеек при размещении межслойного перехода.

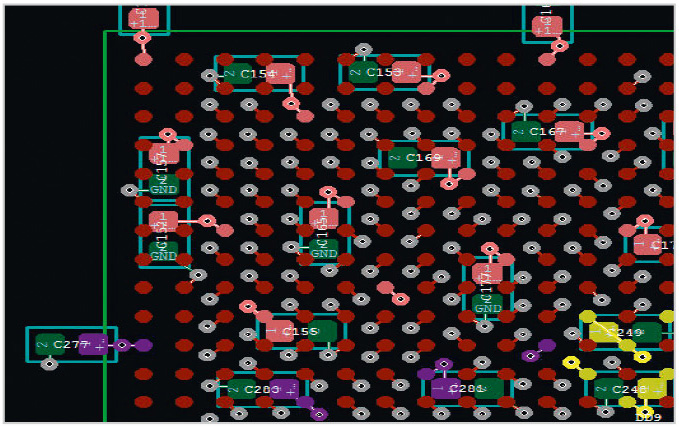

На рисунке 9 показана расстановка развязывающих конденсаторов в верхнем левом квадранте микросхемы (контакты и проводники различных цепей питания подсвечены различными цветами).

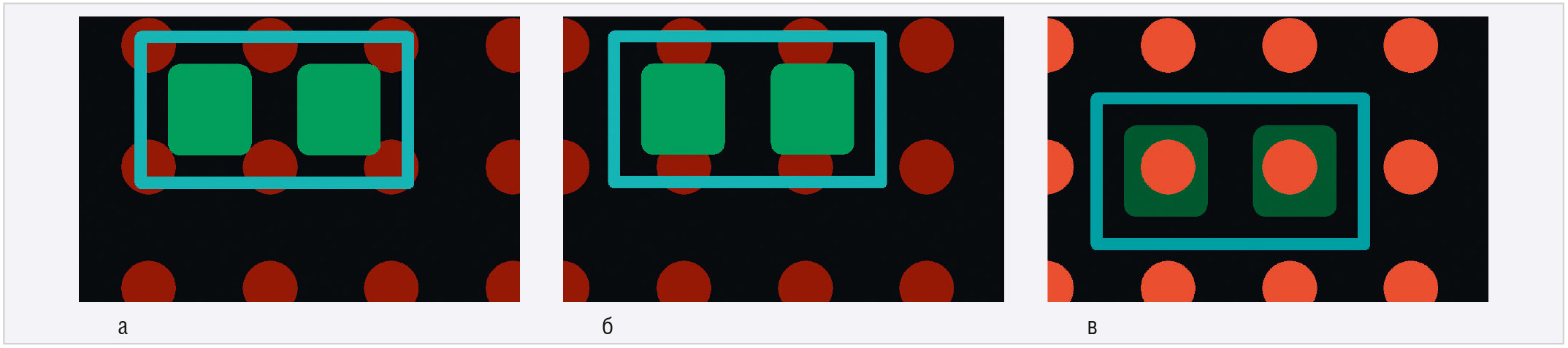

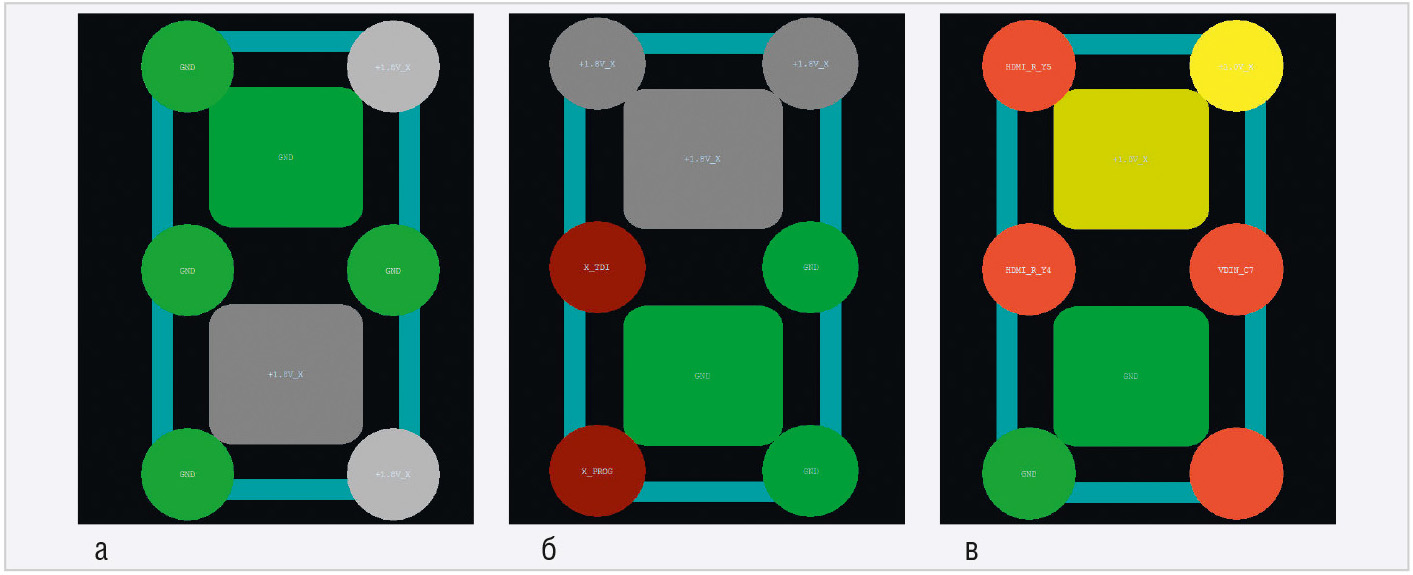

Двухполюсник в зависимости от габаритных размеров и расположения относительно контактов BGA может блокировать различное число ячеек. Так, один и тот же конденсатор на рисунке 10а блокирует 2 ячейки, в варианте на рисунке 10б – 3, а в варианте 10в – 6.

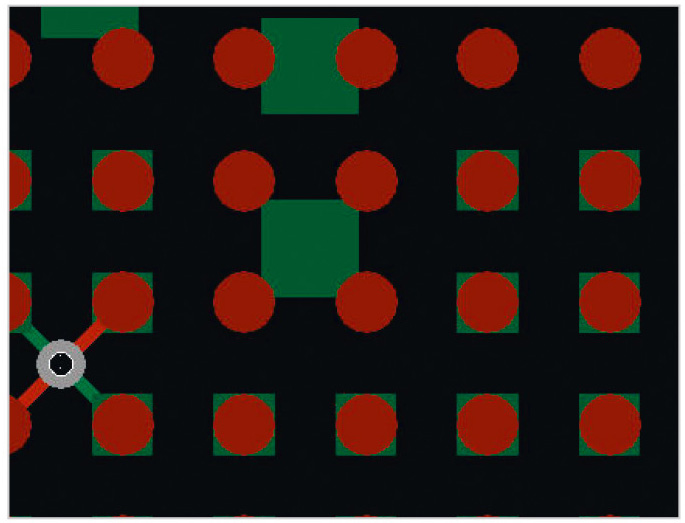

На рисунке 10в контакты конденсатора, расположенного под контактами BGA, блокируют 6 ячеек, но при меньших размерах конденсатора и его контактных площадок при таком же размещении он может не мешать установке переходов в ячейках (см. рис. 11).

Небрежно расставленные конденсаторы могут заблокировать больше ячеек, чем допустимо. В некоторых случаях избежать излишней блокировки ячеек поможет только аккуратный расчёт положения конденсатора.

Задача: разместить под корпусом BGA максимально возможное количество развязывающих конденсаторов (в идеальном случае по одному на каждый контакт питания), обеспечив при этом возможность установки межслойного перехода возле каждого задействованного контакта внутри области BGA.

Для каждого типа двухполюсников, претендентов на размещение в области BGA, следует определить минимальное число ячеек, блокируемых при размещении двухполюсника данного типа. Чаще всего это однотипные конденсаторы.

В простейшем случае (при размещении однотипных двухполюсников) оценка сверху для числа двухполюсников N, которые можно разместить под BGA, не заблокировав возможность трассировки для внутренних контактов, рассчитывается по формуле:

N=[(n+m-3+k+l)/h],

где n и m – количество рядов и строк соответственно в прямоугольной регулярной BGA-микросхеме, k – число незадействованных контактов (за вычетом расположенных на периферии), l – количество кластеров, h – число ячеек, блокируемых при размещении двухполюсника данного типа (чаще всего это однотипные конденсаторы).

Это при условии назначения рядом расположенных эквипотенциальных контактов двухполюсников и контактов BGA на один переход (см. рис. 12).

В противном случае:

N=[(n+m-3+k+l)/2h],

Будем оценивать позицию размещения двухполюсника числом требуемых дополнительно свободных ячеек (f). Так, в варианте на рисунке 12 две ячейки заблокированы контактами конденсатора, следовательно, на периферии двухполюсника должны быть две свободные ячейки, иначе на какие-то контакты не будет назначен межслойный переход. (f = 2).

Далее представлены варианты расположения двухполюсника.

На рисунке 13: на периферии двухполюсника – эквипотенциальные контакты BGA плюс два незадействованных контакта компенсируют возможный дефицит свободных ячеек, обусловленный тем, что контакты двухполюсника занимают места размещения переходов.

Блокировки контактов нет, дополнительных ячеек не требуется. Более того, возможно высвобождение одной ячейки (две ячейки заняты контактами конденсатора, но, помимо двух незадействованных контактов, три эквипотенциальных контакта (пара контактов BGA цепи +1.0V и один контакт конденсатора той же цепи) могут быть назначены на один переход). (f = 0).

На рисунке 14а: на периферии двухполюсника эквипотенциальные контакты BGA плюс две пары контактов цепи GND, при этом каждая пара может быть назначена на один переход. Блокировки контактов нет, дополнительных ячеек не требуется. (f=0).

На рисунке 14б: на периферии двухполюсника по две пары эквипотенциальных контактов BGA (цепи GND и +1.8V_X), которые могут быть назначены на один переход. Блокировки контактов нет, дополнительных ячеек не требуется. (f = 0).

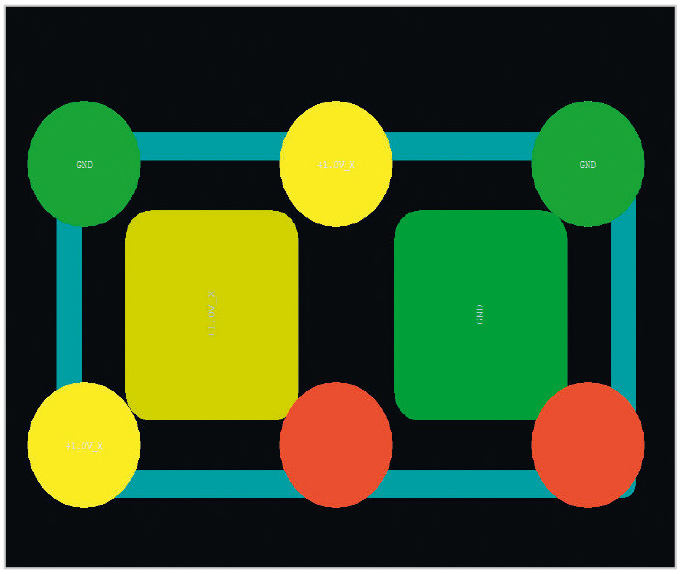

На рисунке 14в: на периферии двухполюсника эквипотенциальные контакты BGA, один незадействованный контакт. Требуется одна дополнительная свободная ячейка для перехода. (f=1).

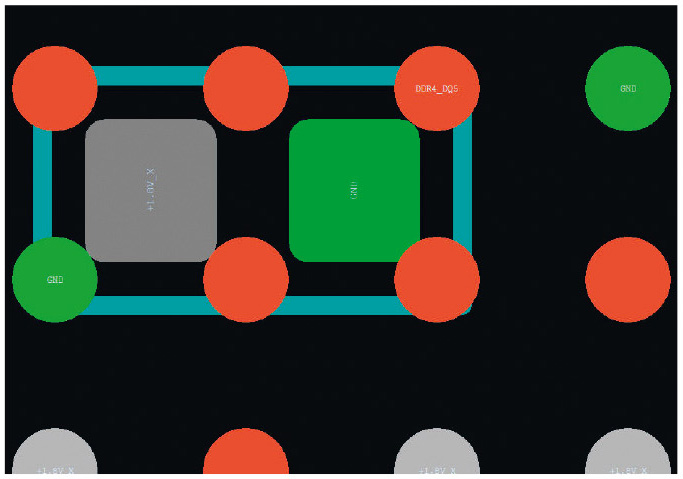

При размещении двухполюсника его контакт, эквипотенциальный контакту BGA, не обязательно должен находиться в ячейке, инцидентной этому контакту BGA, как это было во всех предыдущих случаях (см. рис. 11–13). Он может располагаться и в одной из смежных ячеек (см. рис. 15). (f =0).

По возможности следует избегать такого размещения, при котором близкое расположение двухполюсников может привести к блокировке контактов BGA в локальной области, несмотря на наличие вакансий для переходов. Так, на рисунке 16 центральные четыре контакта не имеют свободных соседних ячеек для размещения переходов. В данном случае от блокировки спасает то, что два из четырёх контактов не задействованы, а другие два соседствуют с эквипотенциальными контактами цепей (GND и 1.2V_X), с которыми могут быть соединены непосредственно (по диагонали).

Для каждого типа корпуса двухполюсника следует определить, при каком расположении относительно проекций ближайших контактов BGA двухполюсник будет блокировать минимальное число позиций размещения сквозных межслойных переходов.

После того как определено положение двухполюсника в сетке контактов BGA, следует правильно расположить двухполюсник рядом с конкретными контактами питания и земли.

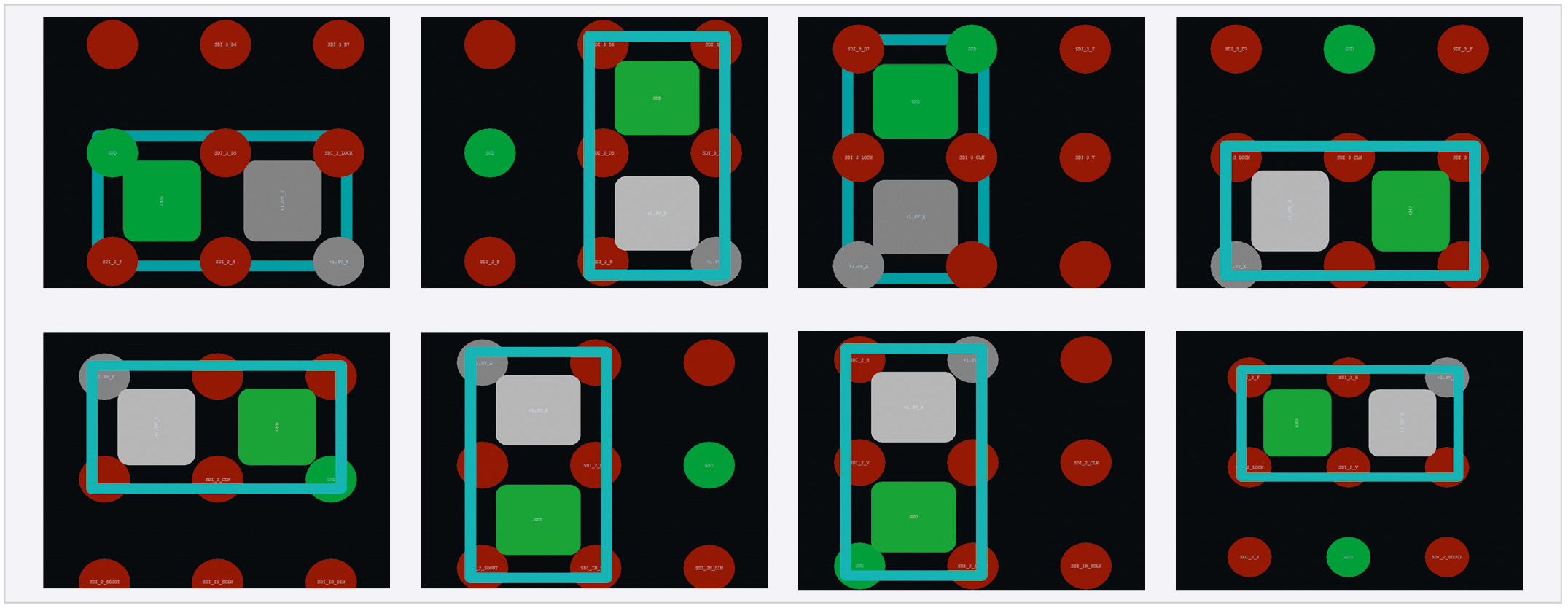

Для любого контакта питания BGA существует несколько вариантов размещения двухполюсника в непосредственной близости к контакту питания BGA-компонента. Если допустить только вертикальную и горизонтальную ориентации двухполюсника, то возможны следующие восемь основных вариантов (см. рис. 17).

Если контакт двухполюсника расположен не в ячейке, ближайшей к эквипотенциальному контакту BGA, то вариантов существенно больше.

Сократить число вариантов, а также определить ориентацию конденсатора помогает учёт расположения ближайшего контакта земли: координаты пары контактов питания и земли задают минимальный прямоугольник, в который следует «вписать» конденсатор, либо расположить конденсатор в непосредственной близости от этой пары контактов BGA.

Существует по крайней мере два подхода:

И в том, и в другом случае, скорее всего, потребуются итерации с проверкой возможности расстановки фанаутов [3] и, возможно, с удалением некоторых уже размещённых двухполюсников.

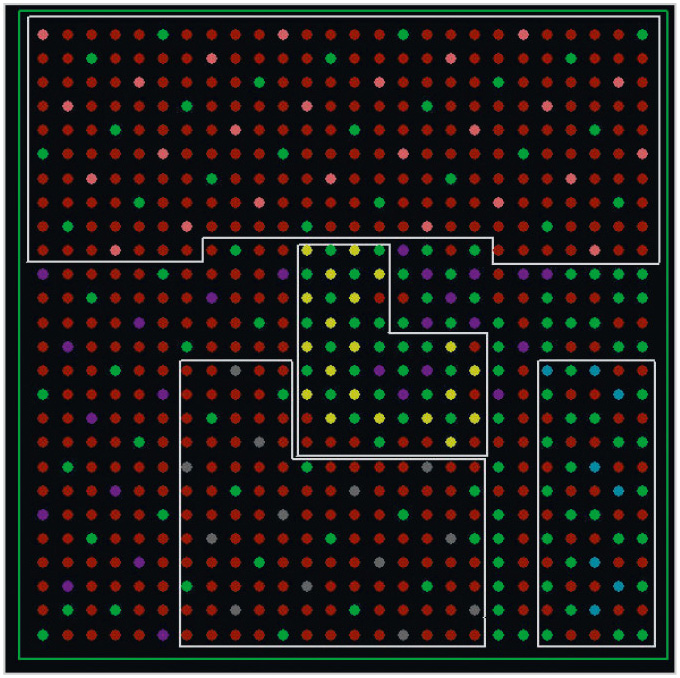

В областях, содержащих в основном контакты земли и питания (как, например, в центральной области на рисунке 18), следует находить компромисс между числом размещённых конденсаторов и числом межслойных переходов, через которые конденсаторы и контакты микросхемы соединяются со слоями земли и питания.

Расставлять двухполюсники следует последовательно от периферии BGA к центру, продвигаясь по прямоугольной спирали, например по часовой стрелке от верхнего левого контакта BGA, подсчитывая число требуемых дополнительных ячеек и проверяя, не превысит ли оно число свободных ячеек «креста».

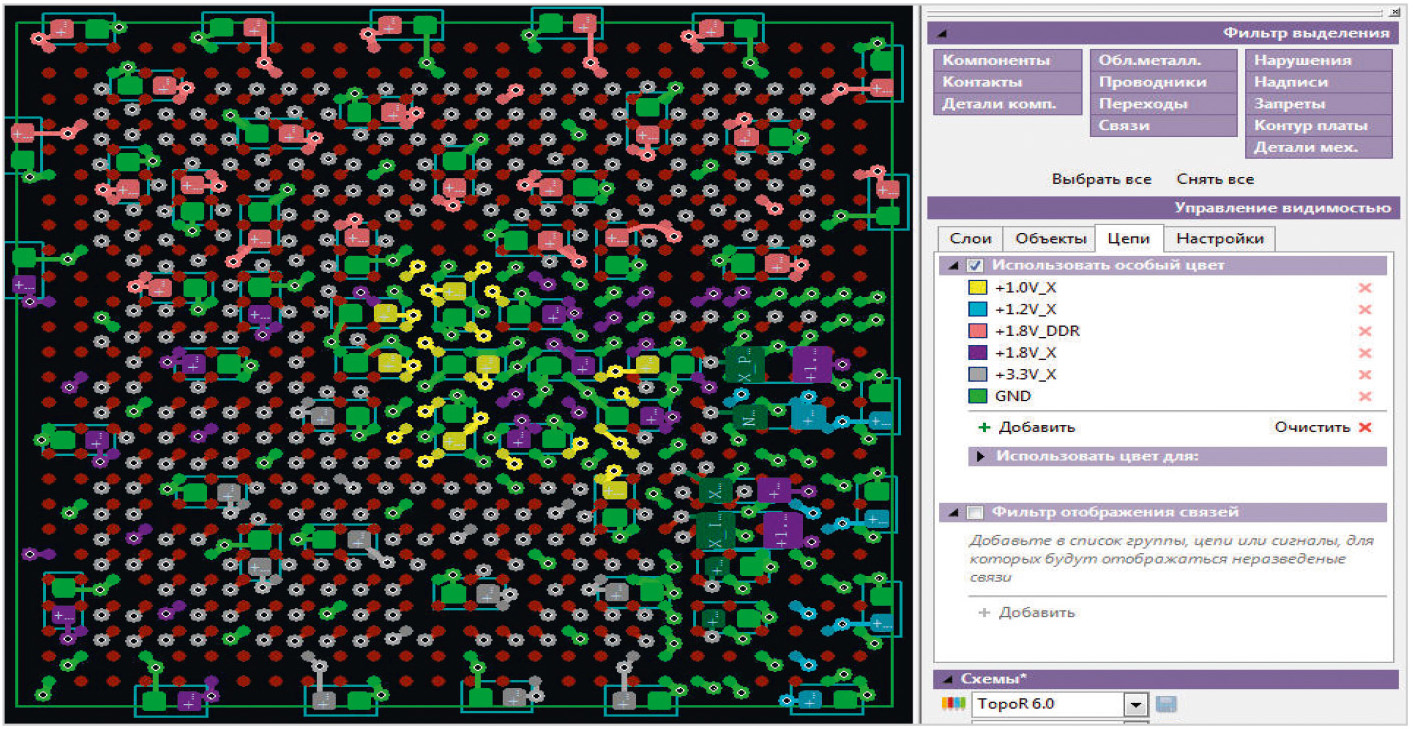

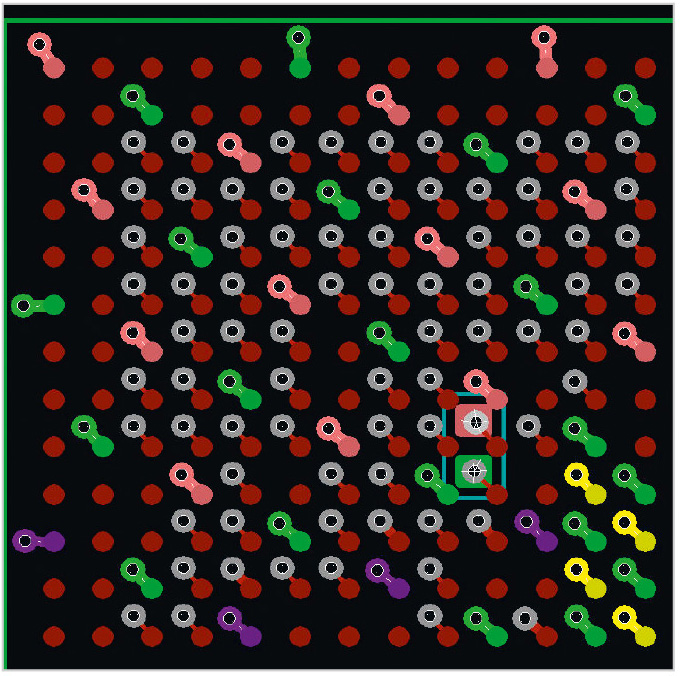

На рисунке 19 представлен вариант размещения двухполюсников под BGA-компонентом с расставленными после этого фанаутами.

Описанная методика расстановки двухполюсников в настоящее время реализуется в САПР TopoR и будет включена в одну из ближайших версий.

Резюмируя вышесказанное, можно сделать следующие выводы:
