Уровень развития цивилизации тесно связан с количеством потребляемой энергии, а поскольку с каждым годом её необходимо всё больше, требования к мощности источников бесперебойного питания (ИБП) неуклонно растут. В свою очередь, это приводит к необходимости постоянного повышения удельной мощности преобразователей электроэнергии, входящих в состав ИБП.
В связи с тем что основная масса компонентов преобразователей, конструктивно занимающих бо¢льшую часть печатной платы, имеет достаточно малые габариты, применение силовых элементов, в первую очередь электромагнитных компонентов большой высоты, приводит к неэффективному использованию объёма всего изделия. Чтобы пространство над малогабаритными, но занимающими значительную площадь платы компонентами не оставалось неиспользованным, необходимо, в первую очередь, максимально сократить эту площадь. Для этого все компоненты поверхностного монтажа размещают с обратной стороны печатной платы или переносят на отдельную плату, которую располагают вертикально. Даже входной фильтр и вспомогательный источник питания размещают на отдельных платах, создавая объёмную конструкцию наподобие трёхмерного тетриса, максимальным образом сокращая неиспользуемый объём. С этой же целью уменьшают общую высоту изделия, главным образом за счёт применения низкопрофильных сердечников в электромагнитных компонентах.
Уменьшение высоты преобразователей имеет свои разумные пределы, после достижения которых дальнейшее уменьшение высоты даёт обратный эффект, т.к. максимальная мощность изделия начинает резко ограничиваться из-за конечных размеров электромагнитных компонентов и электролитических конденсаторов большой ёмкости. В настоящее время оптимальной для мощных выпрямителей является высота, близкая к стандартной высоте 1U для корзин 19″ стоек питания. Ширина корпуса рассчитывается исходя из условия размещения в такой корзине нескольких выпрямителей.
Таким образом, можно констатировать, что в настоящее время оптимальным по форме корпуса является достаточно длинный выпрямитель с небольшим поперечным сечением. В данной конструкции для обдува всех тепловыделяющих компонентов достаточно одного мощного вентилятора, причём при такой плотной компоновке скорость потока воздуха значительно выше, чем в свободных конструкциях, что значительно повышает эффективность обдува.
Вместе с тем ограничение высоты под стандарт 1U накладывает физические ограничения на максимальную мощность выпрямителя, поскольку оптимальная форма силовых электромагнитных компонентов мощных преобразователей не сильно отличается от формы куба и они не поддаются попыткам распределить их по плоскости. В настоящее время в корпусе шириной 85 мм (для размещения до 5 выпрямителей на одну полку в стойку 19″) вполне реально разместить надёжный выпрямитель мощностью около 1,5 кВт, используя традиционную структуру корректор коэффициента мощности (ККМ) – мощный накопительный конденсатор – DC/DC-преобразователь. Мощности порядка 1,7…1,8 кВт являются для данных габаритов предельными, такими, при которых силовые компоненты работают с минимальными запасами.
При ширине корпуса 105 мм (до 4 выпрямителей на одну полку в стойку 19″) номинальную мощность можно довести до 2,5…2,6 кВт, предельные значения при этом составят 2,7…2,8 кВт, причём предельные мощности будут иметь сильные ограничения по температуре окружающей среды, при которых снижение максимальной мощности начнётся едва ли не с +25…+30°С.
Для увеличения мощности выпрямителя можно в одном корпусе расположить несколько параллельно включённых преобразователей. При этом встроенному в выпрямитель микроконтроллеру необходимо осуществлять дополнительную функцию равномерного распределения выходного тока между составными частями выпрямителя. Одним из достоинств такого решения является резервирование питания в одном корпусе, т.е. выход из строя одного из преобразователей не приведёт к потере выходного напряжения, произойдёт только уменьшение максимальной выходной мощности. С другой стороны, для замены вышедшего из строя преобразователя потребуется демонтировать весь выпрямитель. На практике этот вариант был отброшен на стадии пробных образцов, участвовавших в выставках в составе стоек бесперебойного питания, но так и не нашедших своего потребителя.
Помимо внутренних факторов, ограничивающих мощность выпрямителя в указанных габаритах, не менее важным внешним фактором является выбор разъёма, соединяющего выпрямитель с корзиной. С одной стороны, входные контакты должны быть достаточно удалены друг от друга, а также от других контактов и корпуса выпрямителя, чтобы обеспечить необходимые требования по электробезопасности, с другой – выходные контакты должны быть рассчитаны на очень большой ток нагрузки. Наконец, разъём должен содержать определённое количество сигнальных контактов для связи выпрямителя с центральным процессором и внешним миром. В связи с этим подобрать разъём, удовлетворяющий перечисленным требованиям и не перекрывающий путь воздушного потока, создаваемого вентилятором, достаточно сложно. Реальный КПД, достижимый в настоящее время при номинальном входном напряжении, не превышает величину порядка 94%, а это значит, что при выходной мощности 1,5 кВт вентилятор должен «сдувать» не менее 100 Вт потерь. По этой причине вопрос о габаритах разъёма нельзя сбрасывать со счётов.
Для первой ступени выпрямителя – ККМ – самой крупногабаритной и ответственной деталью, помимо дросселя, является накопительный электролитический конденсатор. Если в корпусе шириной 105 мм размещение нескольких конденсаторов Ø30…35×30 мм не вызывает особых трудностей, то в корпусе шириной 85 мм найти место даже для второго, дополнительного конденсатора не так просто, т.к. места рядом с вентилятором на плате уже нет. Кроме того, второй конденсатор занимает много места, ограничивая размещение других силовых компонентов, что в определённых случаях делает его применение практически невозможным. Если же ориентироваться на один накопительный конденсатор, то при диапазоне входного напряжения выпрямителя от 85…90 В до 300…305 В и с учётом требований к допустимым пульсациям тока для выпрямителей в конструктиве 1U лучшим в настоящее время является номинал 560 мкФ на 450 В (Ø30×55…60 мм). Этот конденсатор позволяет без снижения характеристик в диапазоне входного напряжения 176…300 В обеспечить выходную мощность выпрямителя до 1,5 кВт и до 1,7…1,8 кВт при условии размещения конденсатора непосредственно в струе воздуха из вентилятора.
Очевидно, что столь жёсткие условия эксплуатации накопительного электролитического конденсатора не способствуют увеличению его времени наработки на отказ и заявляемая отдельными производителями выпрямителей цифра 100 000 ч выглядит сомнительной. Поскольку подавляющее большинство производителей конденсаторов не публикуют формул для расчёта их долговечности в различных режимах эксплуатации, остаётся верить, что конденсатор прослужит указанное время без отказов. Попытки увеличить срок службы за счёт применения конденсаторов диаметром 35 мм, допускающих больший ток пульсаций в конструктиве 1U, приводят к значительному сокращению полезной площади печатной платы, что для корпусов шириной 85 мм практически неприемлемо. Такое решение, в свою очередь, вынуждает уменьшать ширину силовых проводников, что при токах во входной цепи порядка 10…15 А может привести к уменьшению КПД на 1–2%.
Во второй ступени выпрямителя самой габаритной и не менее ответственной деталью является силовой трансформатор DC/DC-преобразователя. В конструктиве 1U при использовании современных сердечников типа PQ35, PQ40 можно получить выходную мощность до 1…1,5 кВт, а на сердечнике UU с обмотками из фольги с полиимидной изоляцией – до 1,5…1,8 кВт. Применение сердечника PQ40 с обмотками из фольги с полиимидной изоляцией позволяет довести выходную мощность до 2,5…2,8 кВт.
Практически для всех DC/DC-преобразователей мощностью более 1 кВт подходят две топологии: мостовая с фазовым сдвигом и резонансная. Обе топологии позволяют распределить тепловые потери между силовым трансформатором и дросселями, чтобы сделать их достаточно миниатюрными и уложиться, таким образом, в габариты стандарта 1U.
При мощности нагрузки 1,5 кВт и выше, когда ток нагрузки составляет несколько десятков ампер, чрезвычайно важную роль играют параметры выпрямительных диодов (или синхронных ключей) на вторичной стороне преобразователя. Каждый лишний миллиом у ключа синхронного выпрямителя при таких токах превращается в дополнительные ватты потерь. Естественно, предпочтительнее в этом случае выглядит топология, позволяющая использовать для выпрямления диоды или транзисторы с максимально меньшим допустимым напряжением и, следовательно, с меньшим падением напряжения в проводящем состоянии. Поэтому практически во всех современных выпрямителях большой мощности, рассчитанных на работу с аккумуляторами на 48 В и более, применяется та или иная вариация LLC-резонансного преобразователя. Помимо всех достоинств обычного резонансного преобразователя, при определённом, правильно выбранном сочетании величин индуктивности намагничивания, индуктивности рассеяния и ёмкости резонансного конденсатора и при фиксированном номинальном входном напряжении (что обеспечивает ККМ) рабочая частота LLC-преобразователя практически не зависит от тока нагрузки. Это свойство LLC-преобразователей значительно уменьшает возмущения выходного напряжения при резком изменении тока нагрузки и упрощает разработку схемы обратной связи.
Компания «ММП-Ирбис» около 15 лет назад начала выпуск выпрямителей серии ИП1200А мощностью 1200 Вт. Их конструкция предполагает размещение по 6 выпрямителей в корзине 6U для 19″ стойки. Достаточно свободная планировка позволяет применить стандартный сердечник ETD49 для силового трансформатора и кольцевые сердечники из пермаллоя для остальных электромагнитных компонентов. Вторая ступень выпрямителя выполнена по схеме мостового преобразователя с фазовым сдвигом, вторичная сторона выполнена по схеме выпрямителя с удвоением тока. Большие габариты выпрямителя позволили использовать в качестве теплоотвода металлическое основание корпуса и применить для обдува маломощный вентилятор.

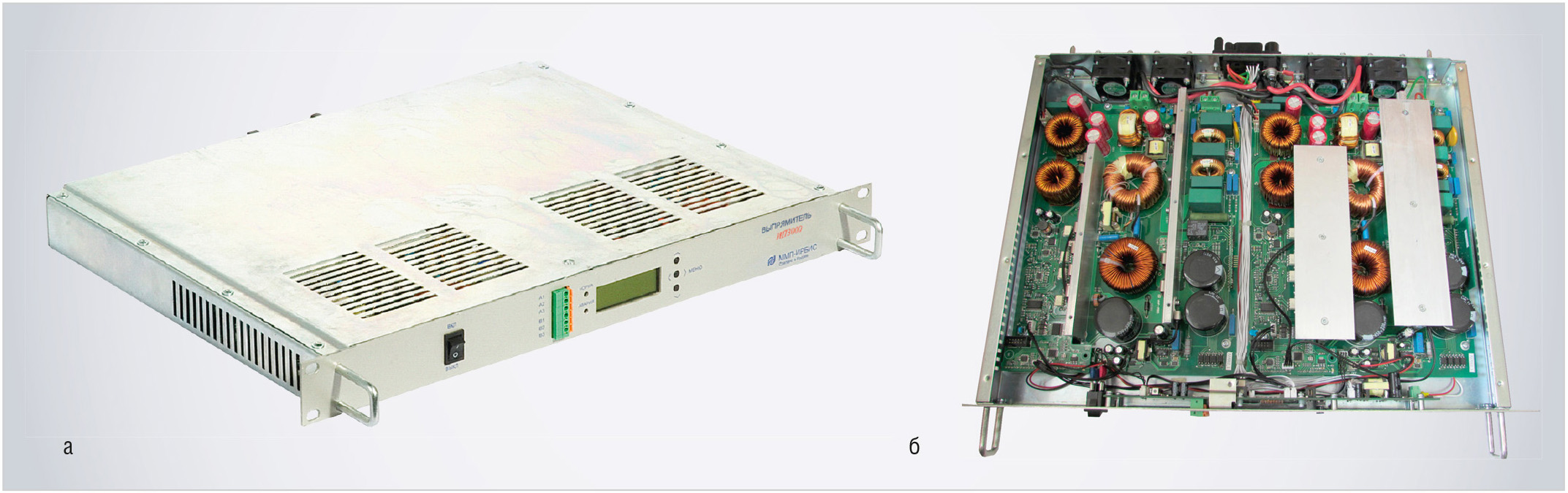

Позднее была разработана и воплощена новая концепция стойки бесперебойного питания, в которой для управления выпрямителями и инверторами не требуется центральный контроллер, а все его функции выполняют сами «умные» выпрямители и инверторы. В рамках этой концепции в дополнение к инверторам, выполненным в виде одной полки высотой 1U для стойки 19″, в таком же корпусе на базе ИП1200А был разработан выпрямитель серии ИП3000 (см. рис. 1).
Силовая часть выпрямителя выполнена по той же схеме, что и ИП1200А, силовой трансформатор выполнен на кольцевом сердечнике, что позволяет вписаться по высоте в указанный ранее стандарт. Каждый выпрямитель содержит по две платы с AC/DC-преобразователями мощностью 1500 Вт, включённые параллельно на общий выход, а также плату контроллера, следящего за равномерным распределением нагрузки между двумя преобразователями и выполняющего сервисные функции вместо центрального контроллера стойки. Внутренний вид выпрямителя ИП3000 показан на рисунке 1б.
Предусмотрено три стандартных исполнения выпрямителей ИП3000 для работы с аккумуляторными батареями на 24, 48 и 60 В.

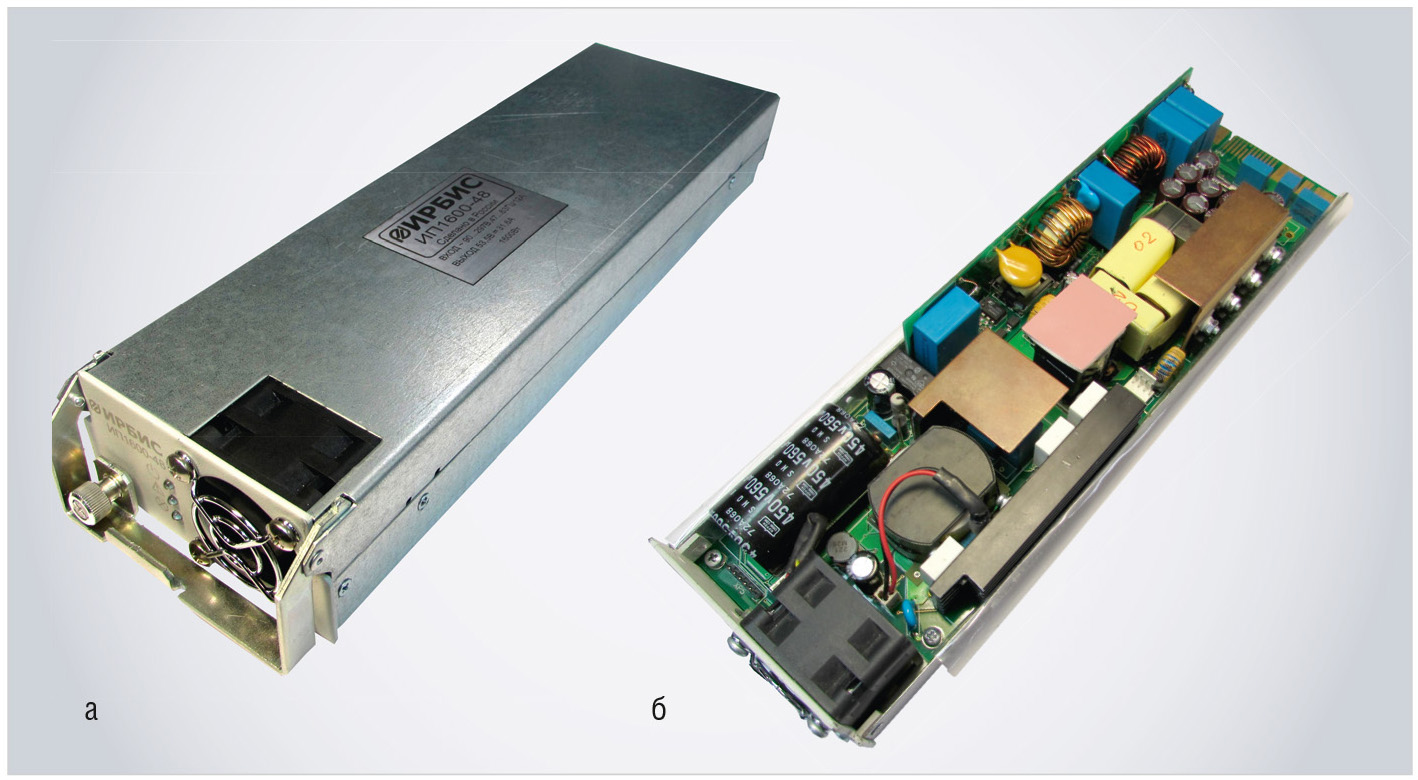

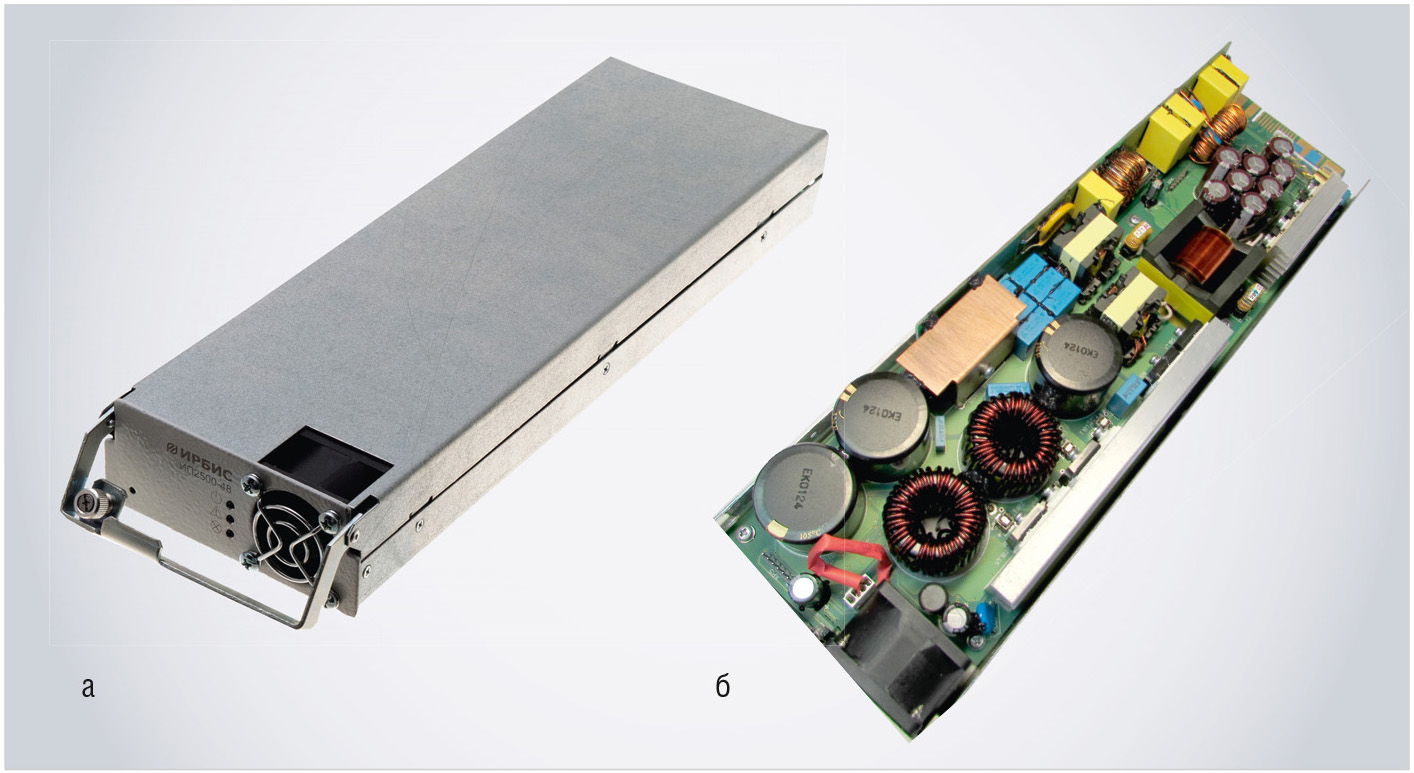

В настоящее время выпрямители серии ИП3000 морально устарели, так и не найдя своего потребителя. Их место заняли выпрямители нового поколения серий ИП1600 (см. рис. 2) и ИП2500 (см. рис. 3). Данные выпрямители позволяют обеспечить до 8…10 кВт на одну полку высотой 1U для стойки 19″, что в 3 раза превосходит возможности ИП3000.
Выпрямители рассчитаны на работу при входном напряжении от 85 до 297 В с ограничением максимальной мощности при входном напряжении ниже 176 В; рабочая температура без снижения выходной мощности – от +5 до +40…45°С, со снижением мощности – до +55°С. Удельная мощность составляет 1770…1900 Вт/дм3. Коэффициент полезного действия – до 94…95%.
Переменная скорость вращения вентилятора в зависимости от перегрева компонентов увеличивает срок его службы и снижает акустические шумы.
Помимо всех обязательных для выпрямителей функций, необходимых для работы в составе стоек бесперебойного питания, выпрямители данных серий допускают автономное использование для питания аппаратуры различного назначения и обладают набором дополнительных функций, таких как дистанционное включение/выключение, регулировка выходного напряжения от внешнего источника напряжения или с помощью внешнего переменного резистора, а также рядом других. Кроме того, предусмотрена возможность через адаптер интерфейса RS-485 подключиться к персональному компьютеру и с помощью специальной программы, находящейся в открытом доступе, наблюдать состояние выпрямителя и изменять отдельные настройки, в частности настройки выходного напряжения.
