С момента публикации предыдущей статьи о TFT-LCD-модулях Mitsubishi Electric [1] компания представила целый ряд новых модулей для различных отраслей промышленности. Рассмотрим особенности некоторых из них.

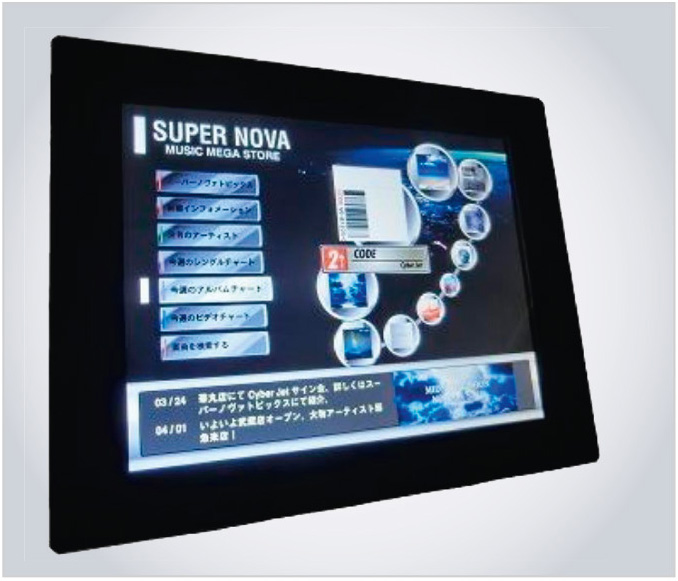

Весной 2016 года компания представила первый в мире 19″ цветной TFT-LCD-модуль высокой чёткости с разрешением Super-XGA для использования в промышленности – AA190EA01 (см. рис. 1).
Данная модель имеет яркость 1500 кд/м2, срок службы составляет 100 000 ч. Предусмотрен выпуск исполнения модуля с сенсорным экраном РСАР (AA190EA01-DE1) и бюджетного коммерческого исполнения с яркостью 500 кд/м2 (АА190ЕВ02). Модули оснащены встроенными драйверами светодиодов обратной подсветки, обеспечивающими большую эффективность при эксплуатации приборов в различных условиях освещённости. Другие параметры модулей:
- разрешение 1280×3×1024, размеры изображения 376,32×301,05 мм (формат 5:4), размеры пикселей 0,294×0,294 мм;
- вертикальное цветовое отображение RGB, число цветов – 256 тыс. или 16,7 млн;
- углы просмотра ±80° во всех плоскостях;
- толщина защитного стекла 1,8 мм с твёрдостью 5Н.

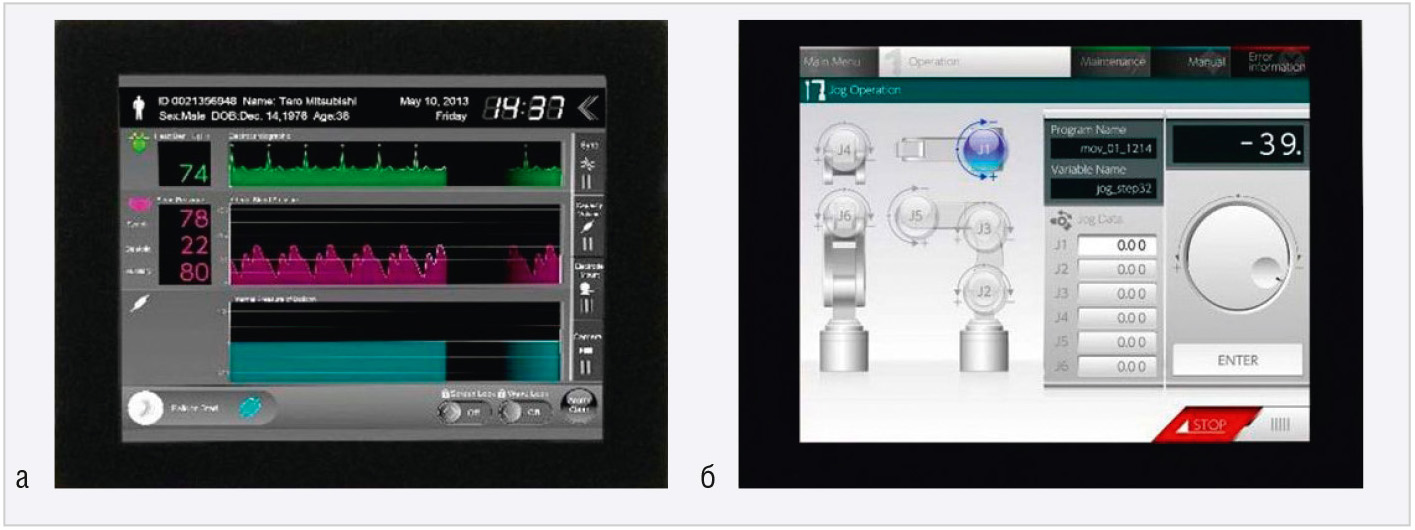

В августе 2016 года компания представила новые цветные TFT-LCD-модули стандарта VGA с диагональю 6,5″ (AA065VE11ADA11) и SVGA/XGA с диагональю 8,4″ (AA084SC01ADA11 и др.) с проекционно-ёмкостными сенсорными панелями и защитными стёклами толщиной до 5 мм (см. рис. 2).
Сенсорные панели модулей выполнены по технологии мультитач и обеспечивают точный ввод при работе в перчатках и в условиях влажности, что отвечает требованиям многих отраслей промышленности. Основные особенности модулей:
- одновременная поддержка до 10 точек касания при высокой точности сенсорного ввода команд;
- универсальное решение «всё в одном», объединяющее TFT-LCD-модули и сенсорные PCAP-панели с платой контроллера;
- возможность оптической склейки TFT-LCD-модуля, сенсорной панели и защитного стекла специальным оптическим клеем для устранения возможности внешней засветки и обеспечения более высокой чёткости изображения при ярком внешнем освещении;
- антибликовое покрытие закалённого защитного (антивандального) стекла с обработкой его поверхности для защиты от грязи расширяет возможности применения модулей в жёстких условиях эксплуатации.
Технические характеристики модулей:
- размеры изображения 132,48×99,36 (AA65VE11ADA11), 170,4×127,8 (AA084SC01ADA11/SD01ADA11/SD11ADA11), 170,496×127,872 мм (AA084XD01/XD11/XE01/XE11);
- разрешения 640×480 (AA65VE11ADA11), 800×600 (AA084SC01ADA11/SD01ADA11/SD11ADA11), 1024×768 (AA084XD01/XD11/XE01/XE11);
- размеры пикселя 0,207×0,207 (AA65VE11ADA11), 0,213×0,213 (AA084SC01ADA11/SD01ADA11/SD11ADA11), 0,1665×0,1665 мм (AA084XD01/XD11/XE01/XE11);
- контрастность 600:1 (AA65VE11ADA11), 1000:1–600:1 (AA084SC01ADA11/SD01ADA11/SD11ADA11), 800:1–1000:1 (AA084XD/XE01/XE11);
- углы обзора 80/60°, 80/80° (AA65VE11ADA11, AA084SD01ADA11/SD11ADA11, AA084XE01/11), 85/85° (AA084SC01ADA11, AA084XD01/11);
- диапазон рабочих температур -30…+70°С;
- электрические интерфейсы LVDS, USB;
- доступные опции: чёрная рамка, упрочняющая обработка, антибликовое покрытие, грязезащитное покрытие, оптическая склейка.
В январе 2017 года ассортимент TFT-LCD-модулей Mitsubishi Electric, поставляемых компанией «Симметрон», был дополнен новыми приборами с установленными РСАР сенсорными панелями с диагоналями 6,5–19″ (AA065VE11-DA, AA070ME11-DA, AA084XE11-DA, AA104XF12-DE, AA121XN11/TD11-DE, AA150XT11-DE, AA190EA01-DE). Химически укреплённое защитное стекло с PCAP сенсорной панелью и чёрным принтер-рисунком новых модулей выступает за габариты LCD-матриц на 5,8 мм, что позволяет крепить модули путём утапливания в корпус изделия для создания так называемого «слим-дизайна», используемого в современных устройствах.
РСАР-панели новых приборов поддерживают различные операционные системы (Windows 7/8, Linux и др.), процессорные ядра х86 (Intel, AMD) и ARM (Atmel, TI, STM, Freescale) через интерфейсы UART и USB. Для интерфейса UART поставляется полное описание протокола, что позволяет самостоятельно написать драйвер для контроллера сенсорного экрана. Контроллеры сенсорных экранов установлены на обратных сторонах модулей.
Важной особенностью сенсорного экрана модулей является экранировка всех его основных узлов от контроллера и шлейфа, что существенно увеличивает надёжность работы сенсора, предохраняя его от ложных срабатываний. Эта особенность позволяет реализовывать современные пользовательские интерфейсы в ответственных областях применения, таких как атомные электростанции, медицинское оборудование, авиация и строительная техника.
Другой важной особенностью модулей новой линейки является использование специального алгоритма обработки сигналов от активируемых сенсорных зон, что позволяет уверенно идентифицировать ввод команд при 100% влажности и в условиях работы в меховых или резиновых перчатках. Основные особенности и параметры PCAP-LCD-модулей новой линейки Mitsubishi Electric:
- химически укреплённое защитной стекло толщиной до 2,5 мм с чёрной принтер-печатью; прочность стекла сертифицирована по стандарту UL60950;
- обработка одного нажатия в ОС Windows XP, двух и более нажатий в ОС Windows 7/8, Android 2.9…4.x, Ubuntu, Linux 2.6…3.5;
- широкий диапазон рабочих температур -30…+80°С;
- высокая яркость экрана – от 800 (AA084XE11-DA, AA104XF12-DE) до 1200 кд/м2 (большинство остальных типов модулей линейки);
- период выпуска модулей – более 10 лет.
Все модули новой линейки выполнены на основе выпускаемых ранее типов приборов и содержат в названиях окончания DA и DE (DA01, DA02, DE11 и т.д.), например AA065VE11-DA2 (базовая модель – AA065VE11). Основные области применения модулей: автомобильная и строительная техника, морская навигационная аппаратура, телеметрия и системы управления для нефтегазовой отрасли, медицинская техника.

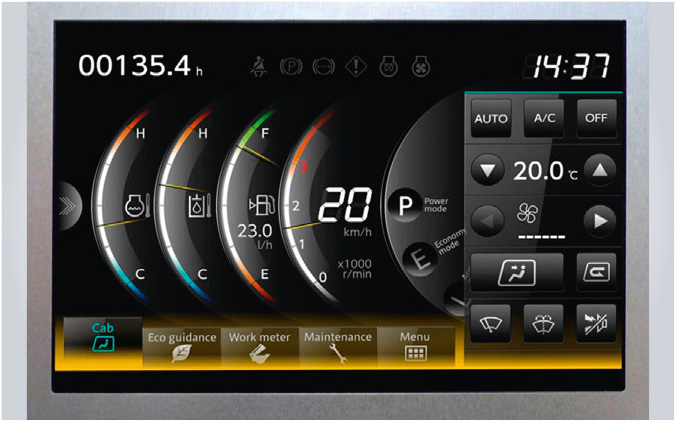

В феврале 2017 года Mitsubishi Electric объявила о выпуске вибростойких широкоэкранных WVGA TFT-LCD-модулей серии Tough с диагоналями 7″ (AT070MP11) и 8″ (AT080MD11). На рисунке 3 показан внешний вид модуля AT070MP11.
Целевыми областями применения для них являются строительная и сельскохозяйственная техника. Оба модуля отличаются в несколько раз большей вибростойкостью (6,8g), чем обычные приборы (порядка 1g). Рабочий диапазон температур модулей расширен до -40…+85°С, а диапазон углов наблюдения достигает 170° в обеих плоскостях. Основные особенности и параметры модулей:
- размеры изображения 152,4×91,44 (АТ070МР11), 174×104,4 мм (AT080MD11), число точек 800×480, размеры пикселей 0,1905×0,1905 и 0,2175×0,2175 мм соответственно;
- контрастность 1000:1;
- количество цветов – 262 тыс. или 16,77 млн;
- срок службы светодиодной подсветки 100 000 ч.

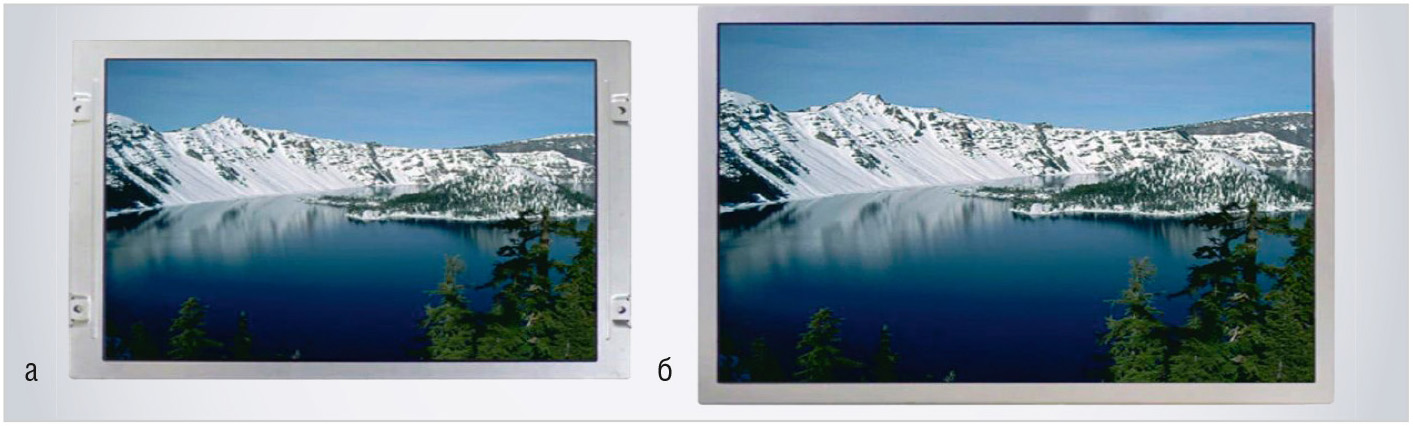

В апреле 2017 года компания представила два новых модуля серии Transflective с диагоналями 8,4″ (AA084VM11) и 10,4″ (AA104XL12) для уличных и мобильных приложений, включая мобильные промышленные компьютеры, сельскохозяйственные транспортные средства и приборы морской навигации. Оба модуля были представлены на 20-й выставке встраиваемых систем Embedded System Expo (ESEC Spring) в Токио в мае 2017 года. На рисунке 4 показан внешний вид модулей.
Технология Transflective используется для работы при ярком внешнем освещении экранов и отлично подходит для приборных досок транспортных средств. При использовании технологии Transflective не требуется очень большая яркость обратной подсветки, что способствует повышению энергоэффективности модулей и увеличивает срок непрерывной работы мобильных устройств без подзарядки батарей. Внешние размеры, совместимость монтажных отверстий, назначение контактов соединителей позволяют легко модернизировать конечные изделия с целью улучшения их характеристик. Основные параметры модулей:
- размеры изображения 170,88×128,16 (AA084VM11), 210,42×157,82 мм (AA104XL12);
- разрешения 640×480 (AA084VM11) и 1024×768 (AA104XL12) соответственно;
- размеры пикселей 0,267×0,267 (AA084VM11) и 0,2055×0,2055 мм (AA104XL12);
- контрастность 130:1 и 120:1;
- углы обзора 35/50°, 25/50° (AA084VM11) и 50/35°, 50/25° (AA104XL12);
- количество цветов – 262 тыс. или 16,77 млн;
- диапазон рабочих температур -30…+80°С.

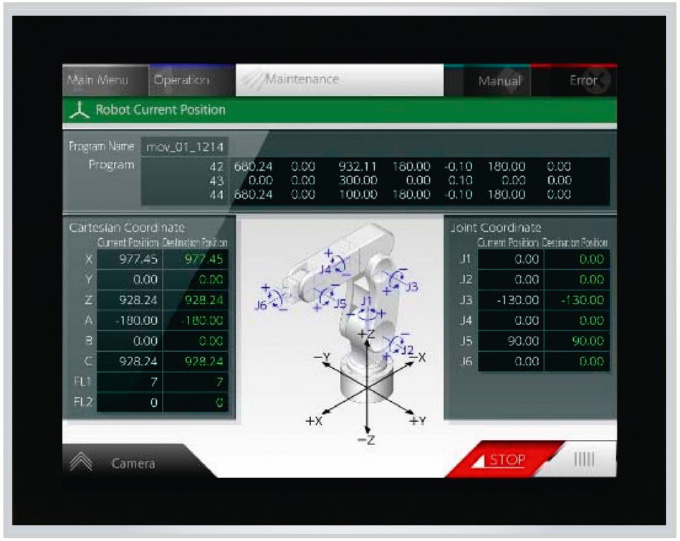

Летом 2017 года компания начала поставки нового 19″ TFT-LCD-модуля высокой чёткости AA190EB02-PCAP с сенсорной PCAP-панелью и прочным защитным стеклом толщиной до 5 мм (см. рис. 5).
Новый модуль отлично подходит для уличного применения в различных информационных системах (бензоколонки, торговые терминалы POS), измерительных системах, в промышленном оборудовании и станках. В сенсорной панели используется 10-точечный метод ввода, значительно повышающий надёжность управления в условиях 100% влажности и при работе в перчатках. Основные особенности и характеристики модуля:
- закалённое защитное стекло со специальной обработкой для предотвращения обледенения и загрязнения;
- сенсорная РСАР-панель с возможностью оптической склейки;
- размеры изображения 376,32×301,056 мм;
- разрешение 1280×1024;
- размеры пикселей 0,294×0,294 мм;
- контрастность 800:1;
- углы обзора 80/80°, 80/80°;
- количество цветов – 262 тыс. и 167 млн;
- диапазон рабочих температур -20…+ 70°С.

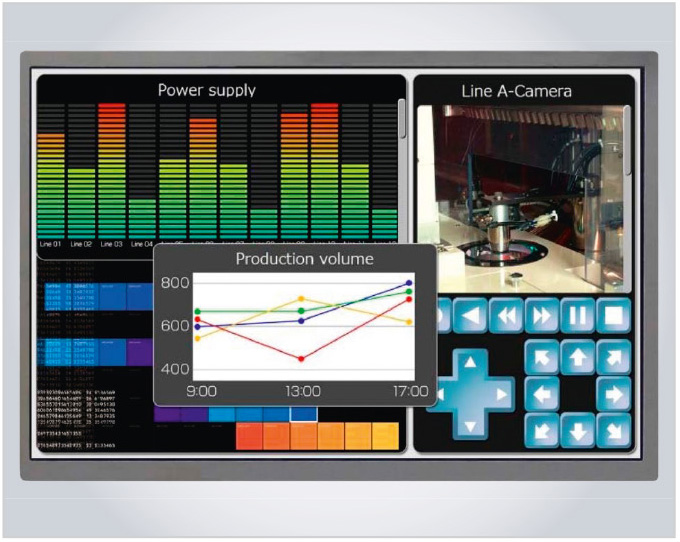

В сентябре 2017 года Mitsubishi Electric объявила о выпуске нового широкоэкранного TFT-LCD-модуля высокой чёткости AA101TA12 (см. рис. 6).
Новый дисплей предназначен для работы в особо жёстких условиях эксплуатации и обеспечивает высокую яркость изображения в сочетании с широкими углами обзора в обеих плоскостях. Высокая чёткость изображения в сочетании с большими яркостью и контрастностью позволяет применять модуль в ответственных измерительных приложениях.
Основные особенности и параметры модуля:
- широкий диапазон рабочих температур -40…+80°С;
- сверхширокие углы обзора (не менее 170° в вертикальной и горизонтальной плоскостях);
- тонкая (8,5 мм) и лёгкая (310 г) конструкция модуля позволяют применять его в мобильных устройствах;
- размеры изображения 216,96×135,6 мм;
- разрешение 1280×800;
- размеры пикселей 0,169×0,169 мм;
- контрастность 1000:1;
- углы обзора 85/85°, 85/85°;
- количество цветов – 262 тыс. или 16,77 млн.

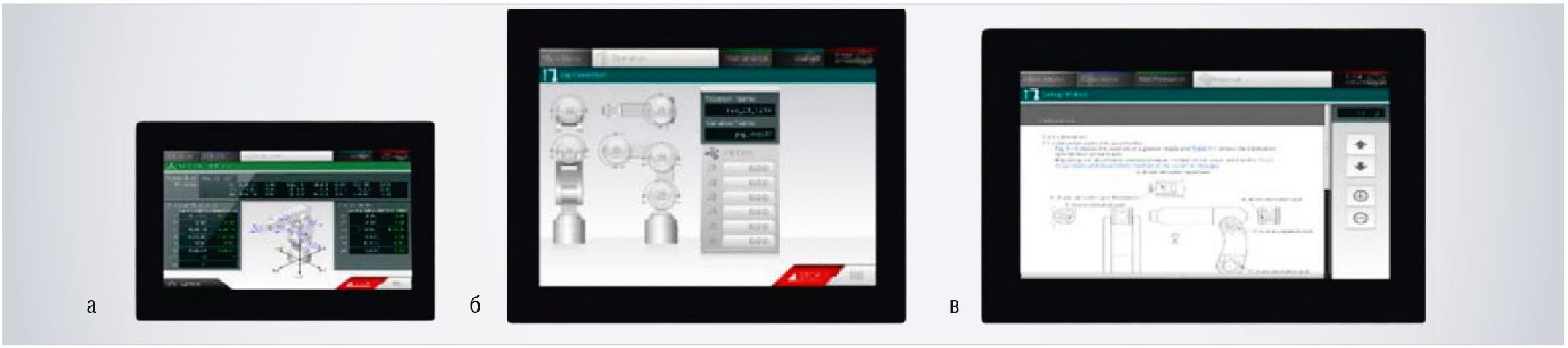

Зимой 2018 года Mitsubishi Electric анонсировала новую линейку TFT-LCD-модулей стандартного и высокого разрешения с диагоналями 8″ (WVGA) и 12,1″ (XGA, WXGA). Внешний вид приборов показан на рисунке 7.
Поставки устройств начались в марте 2018 года. Все модули новой линейки поставляются с установленными 10-точечными РСАР сенсорными панелями мультитач и закалёнными защитными стёклами с антибликовым покрытием толщиной до 5 мм. Сенсорные панели обеспечивают надёжный ввод команд при 100% влажности и работе в перчатках. Рабочий диапазон температур модулей -30…+70°С, интерфейсы управления LVDS и USB, количество цветов – 262 тыс. и 16,7 млн.
В разделе TFF-LCD-модулей категории полупроводниковых приборов каталога 2018 года компании Mitsubishi Electric приборы представлены в трёх подразделах:
- Модули со стандартными форматами экрана – 68 типов приборов с диагоналями 5,7–19″ и разрешениями VGA, QVGA, SVGA, XGA, SXGA; яркость экранов составляет 360–1500 кд/м2.
- Широкоэкранные модули – 39 типов приборов с диагоналями 5–17,5″ и разрешениями WVGA, WXGA; яркость экранов составляет 320–1500 кд/м2.
- Модули со специальными форматами экрана – 4 типа приборов с диагоналями 3,5/7,8/19,2″, разрешения QHD, 1/3HD, 800x300; яркость экранов составляет 400–655 кд/м2 [2].

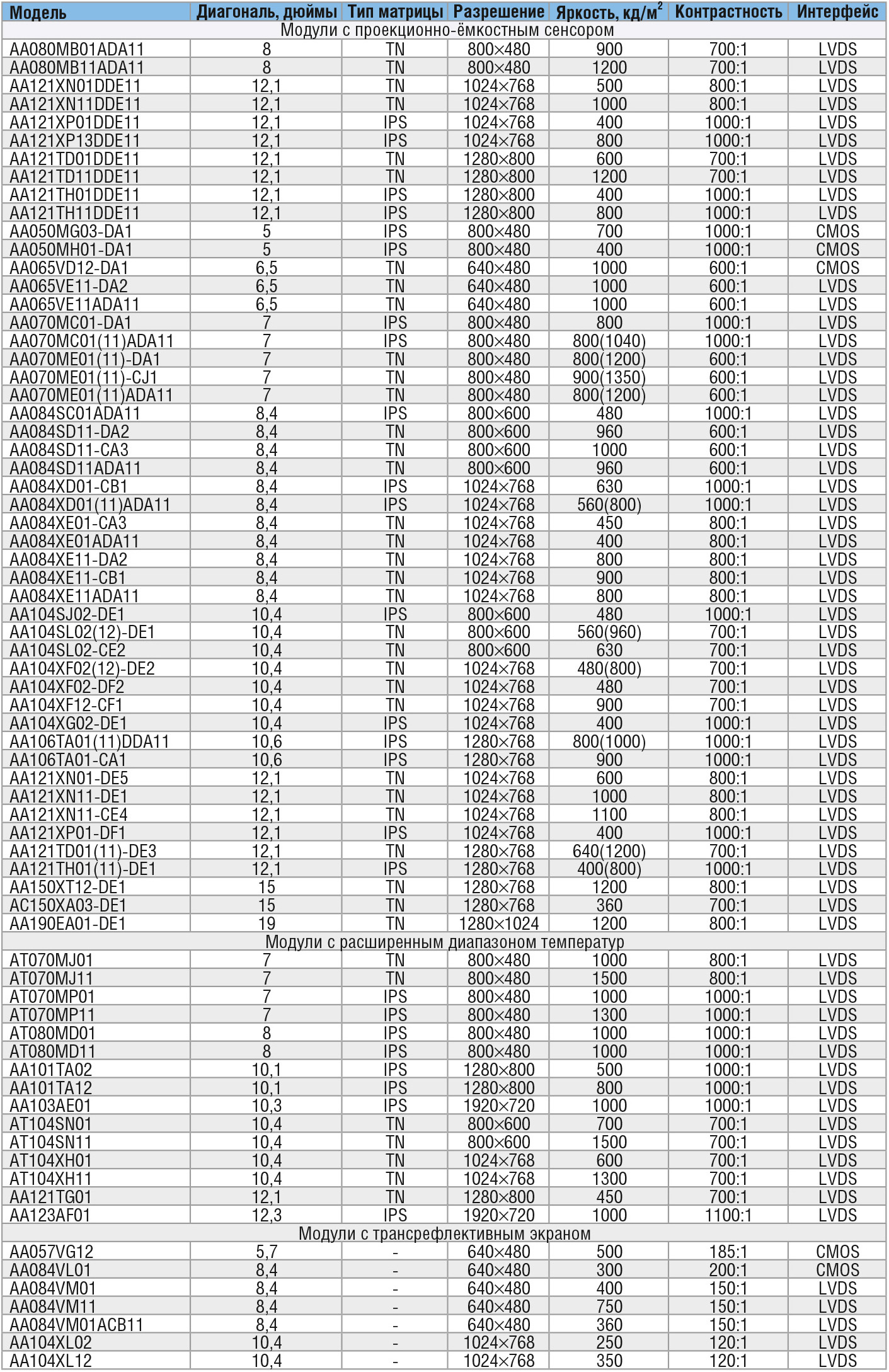

Большинство типов TFT-LCD-модулей, выпускаемых компанией Mitsubishi Electric, представлено и в каталогах российской компании «Симметрон» [3]. В таблице приведены классификационные параметры TFT-LCD-модулей Mitsubishi Electric из каталога «Симметрона» 2018 года. Более подробные данные о выпускаемых моделях представлены на сайте компании [3].
Литература
- Петропавловский Ю. Высоконадёжные TFT-LCD-модули Mitsubishi для ответственных промышленных приложений. Современная электроника. 2016. № 7.
- http://www.mitsubishielectric.com/semiconductors/products/tft_tech/index.html
- http://www.symmetron.ru/suppliers/mitsubishi/tft-modules.shtml
