Altium Designer 18.0: обзор новых возможностей

Новый пользовательский интерфейс

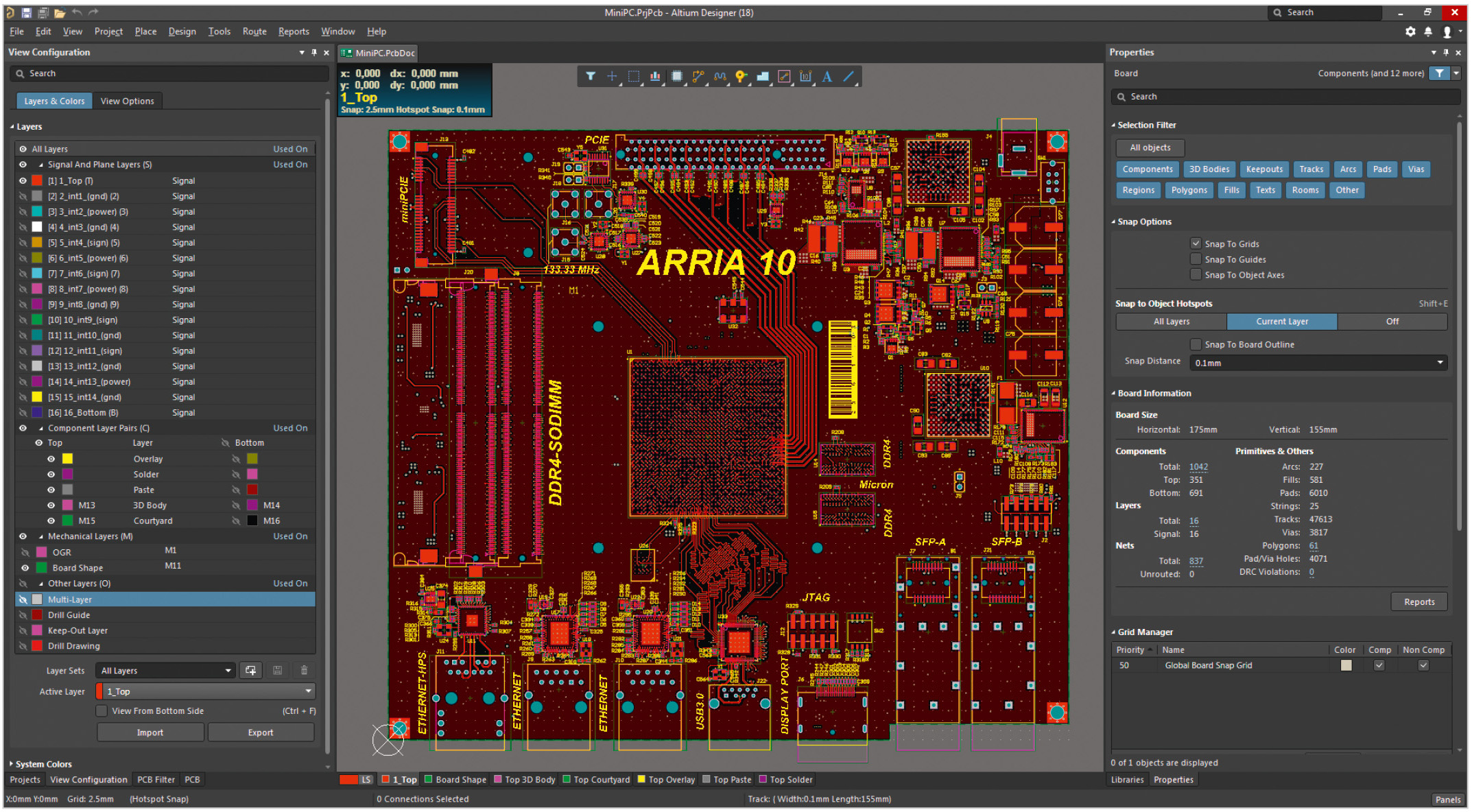

В новой версии были проведены большие изменения интерфейса, чтобы сделать работу конструктора более эффективной и комфортной. Для повышения эффективности рабочего пространства общая цветовая схема Altium Designer была изменена на тёмную (см. рис. 1).

Кроме того, появилось много новых панелей и функций, основная задача которых – сделать интерфейс ещё более интуитивно понятным и увеличить скорость работы за счёт уменьшения количества различных манипуляций при проектировании.

Панель Properties

К некоторым из таких улучшений можно отнести новую панель свойств Properties (см. рис. 1), на которой также отображаются настройки документа и фильтр выделений Selection Filter.

Раньше в Altium Designer редактирование множества объектов выполнялось с помощью панели Inspector. С помощью неё можно, например, изменить размер 200 отверстий, высоту всех строк позиционных обозначений или цвет всех проводников на схеме. Одним действием можно изменить не только несколько одинаковых объектов, но и общие свойства для различных объектов. Чтобы изменить множество объектов, их необходимо сначала выделить. Сложность состоит в том, что требуется выделить лишь необходимые объекты. Altium Designer 18.0 упрощает эту задачу с помощью нового фильтра выбора Selection Filter (см. рис. 1). Этот фильтр отображается, когда в рабочем пространстве ничего не выбрано. Синяя кнопка означает, что объект данного типа можно выделить. Все невыбранные типы объектов остаются видимыми, но их нельзя переместить или изменить.

В верхней правой части панели Properties редактора схем находятся кнопки , которые определяют область действия фильтра выбора схемы. Они позволяют настроить фильтр объектов для текущего документа или для всех открытых документов одного проекта.

После применения фильтра можно выбрать интересующие объекты привычными способами, такими как выделение рамкой или с помощью клавиши S, которая открывает меню выбора, где можно применить команды All (все объекты, Ctrl+A) или, в редакторе плат,
All On Layer (все на слое).

Панель Projects

Изменения коснулись и существующих панелей. Панель Projects теперь включает в себя многие функции, аналогичные функциям панели Navigator. После компиляции проекта в панели Projects (см. рис. 2) появляются папки с компонентами (Components) и цепями (Nets), а новая функция Search позволяет быстро найти определённый документ, цепь или компонент.

Функция работает как фильтр по мере ввода текста в поле. Новые элементы управления, расположенные в верхнем левом углу панели Projects, позволяют осуществлять выполнение функций одним кликом.

Управление вариантами теперь также осуществляется через панель Projects (панель инструментов Variants удалена). Так же как раньше, открыть диалоговое окно Variant Management можно щелчком правой кнопки мыши по нужному проекту в панели Projects с последующим выбором команды Variants из контекстного меню. После этого нужно задать варианты необходимым образом и нажать кнопку OK – в проект будет добавлена папка Variants. Папка содержит базовый проект ([No Variations]) и все заданные варианты.

Панель инструментов Active Bar

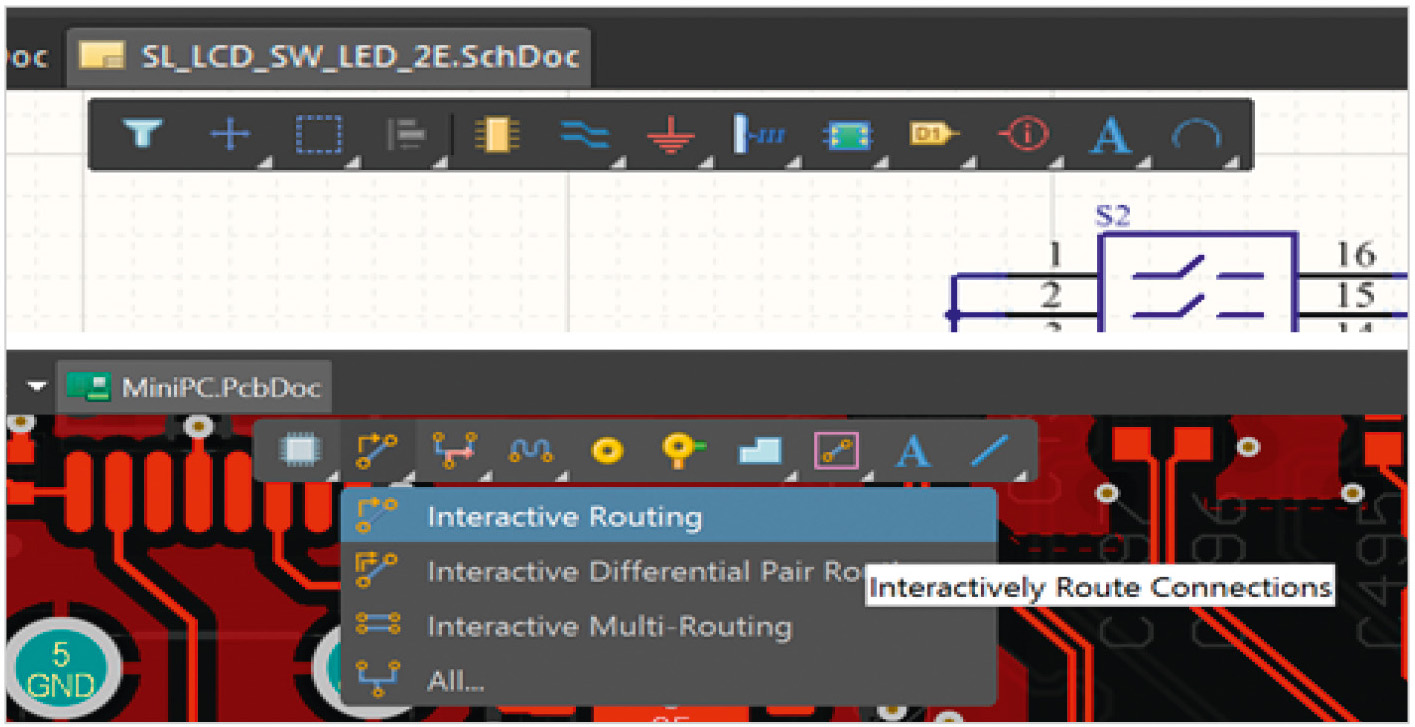

Теперь некоторые часто используемые команды для размещения и трассировки доступны на панели инструментов Active Bar. Эта панель позволяет легко разместить объекты в документах схемы, платы, Draftsman и библиотеки и выполнить трассировку на плате в один клик, без использования главного меню. Набор элементов управления на панели зависит от текущего редактора (см. рис. 3).

Панель отображается в верхней части рабочего пространства по центру. Содержимое панели Active Bar можно настроить или, при желании, включить стандартные панели инструментов.

Панель View Configuration

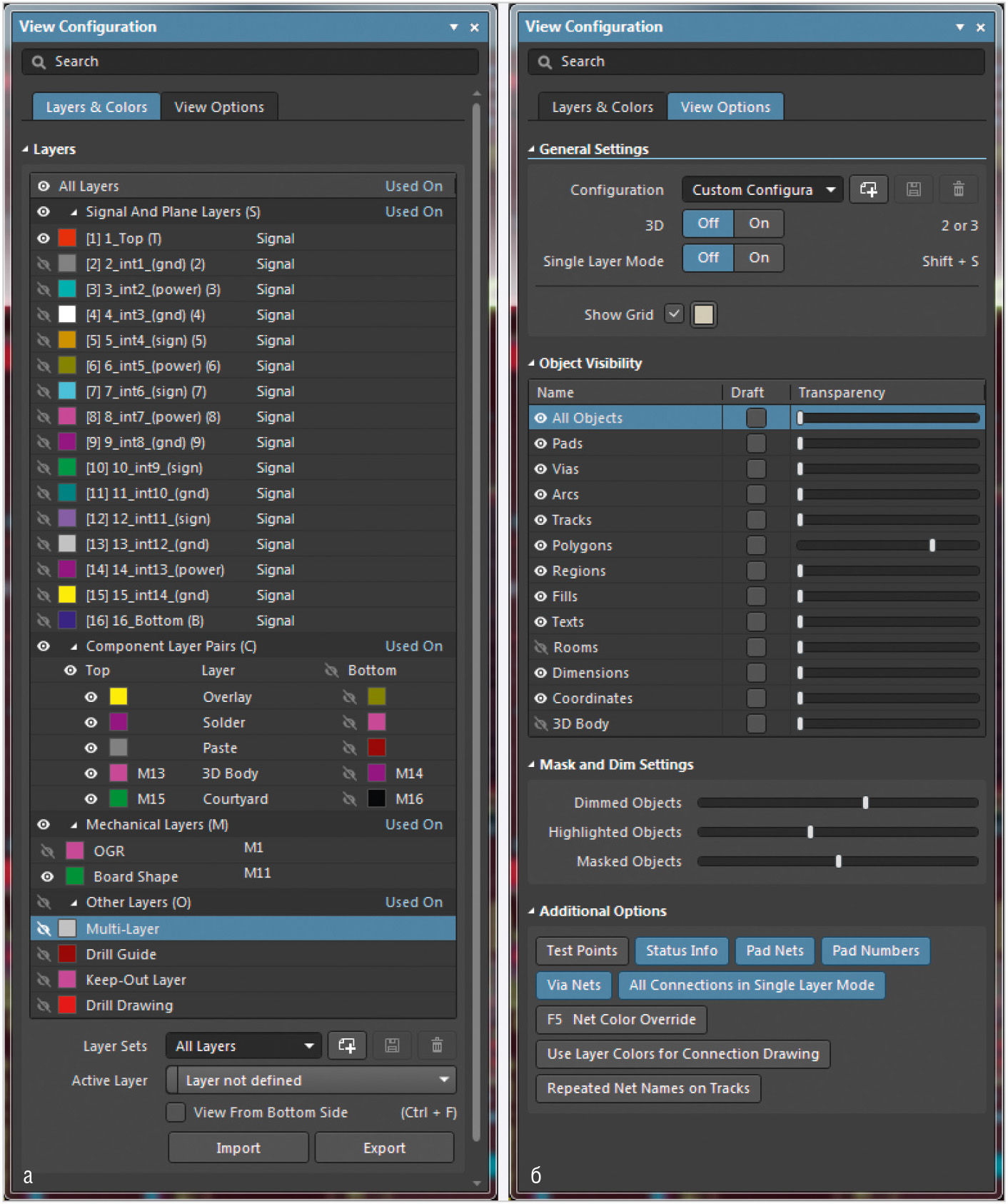

Панель View Configuration позволяет редактировать отображение слоёв платы, управлять связанными с ними цветами и настройками, изменять параметры видимости, маскирования и настройки отображения 3D (см. рис. 4).

Панель также упрощает использование более сложных функций, таких как пары слоёв. Можно быстро включить или отключить слой, множество слоёв или все слои с помощью элементов управления в каждой группе слоёв.

В области Object Visibility на вкладке View Options осуществляется настройка стиля отображения и прозрачности объектов платы. На этой же вкладке в области Mask and Dim Settings находятся настройки маскирования, затемнения и подсвечивания, а область Additional Options содержит элементы управления для различных настроек отображения, в том числе Net Color Override – пере­определение цвета цепи.

В связи с появлением ряда новых панелей и увеличением функционала старых из Altium Designer 18.0 было удалено много команд основного меню. Главными причинами удаления команд являются перенос команды на рабочие панели или редкое использование. Весь список удалённых команд основного меню приведён на официальном сайте компании www.altium.com. Также из интерфейса было исключено Меню DXP, а его наиболее часто используемые команды (настройки Altium Designer, управление учётной записью, обновления и расширения) теперь выполняются с помощью элементов управления в верхнем правом углу окна системы.

Новые инструменты

Многомодульные конструкции Multi-Board

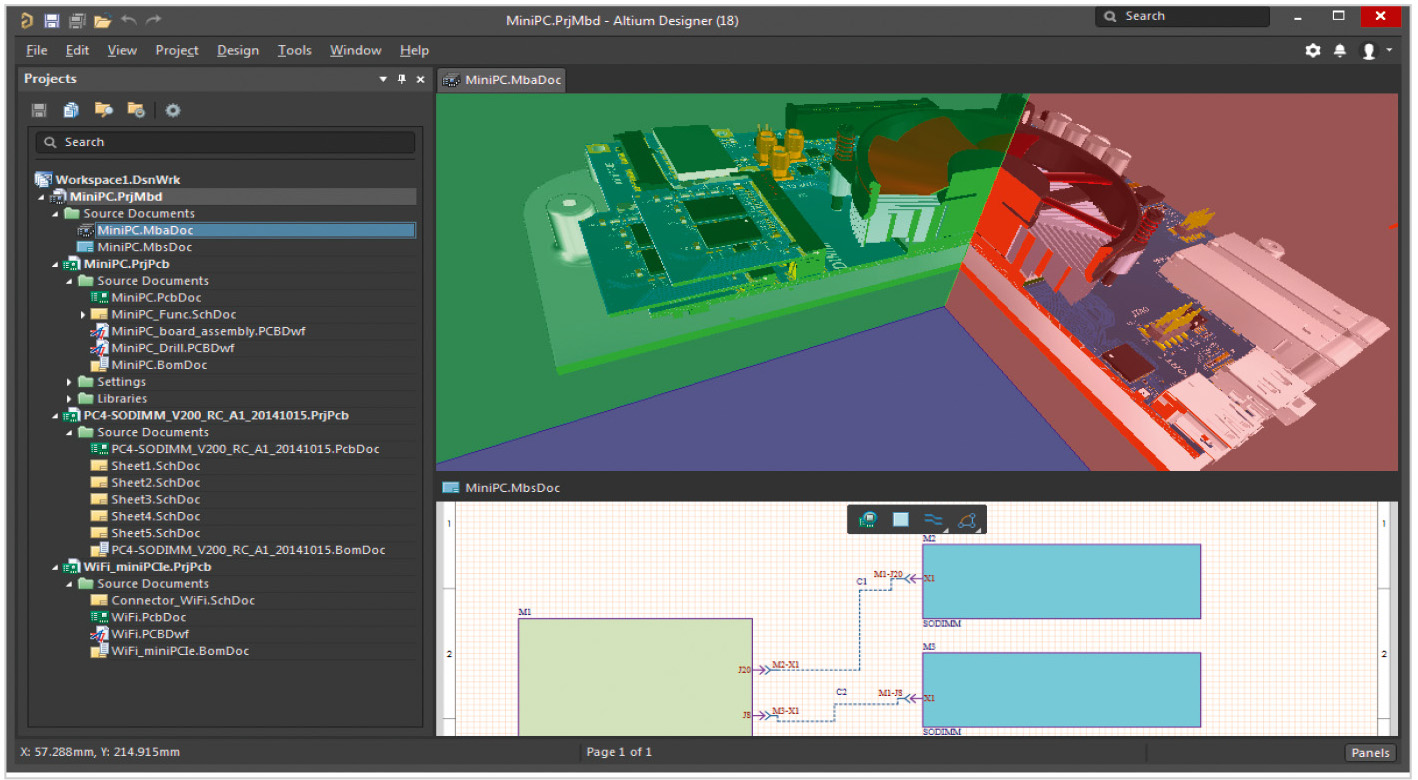

Многие устройства включают в себя несколько взаимосвязанных печатных плат. Сочетание этих плат внутри корпуса и обеспечение их правильного подключения друг к другу – это сложная фаза процесса разработки. Для решения этой задачи в Altium Designer 18.0 добавлена среда проектирования многомодульных конструкций под названием Multi-Board (см. рис. 5).

Многомодульная конструкция в Altium Designer определяется в проекте Multi-Board (*.PrjMbd) и входящих в него документах схемы (*.MbsDoc) и сборки (*.MbaDoc). Эти типы документов позволяют добавить существующие проекты плат Altium Designer (*.PrjPcb) в среду проектирования многомодульных конструкций и связать их в единую систему.

Задание логической структуры конструкции Multi-Board осуществляется в документе схемы Multi-Board. Здесь размещаются графические блоки (модули), представляющие дочерние проекты печатных плат, после чего каждый модуль связывается с соответствующим дочерним проектом и импортируются данные о соединениях. Затем добавляются соединения между модулями.

Проекты плат Altium Designer, которые представляют собой дочерние платы системы Multi-Board, содержат специальные соединители, такие как краевые и штыревые разъёмы, с помощью которых плата электрически и физически соединяется с другими платами в конструкции.

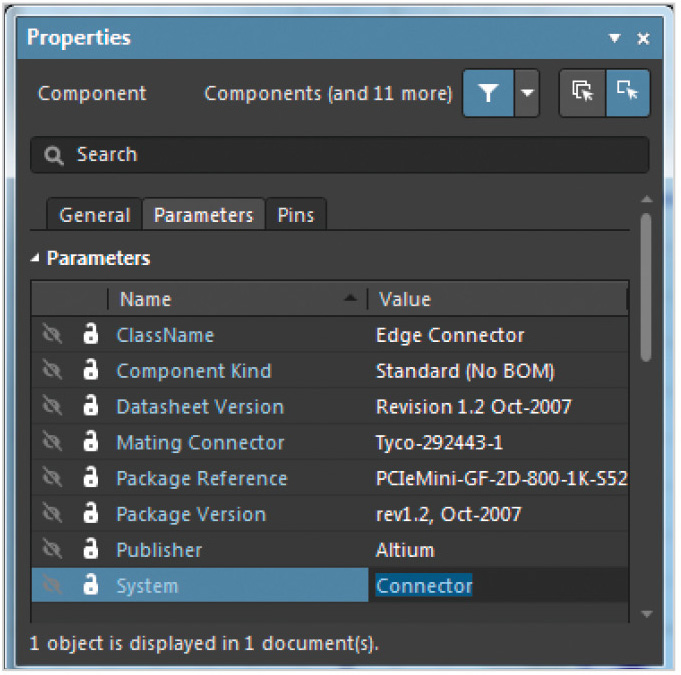

Эти соединители и связанные с ними цепи необходимо определить в документе схемы, чтобы затем определить соединения между платами на уровне системы. Сделать это можно с помощью определённого параметра System, задав ему значение Connector, как показано на рисунке 6.

Связь между проектами плат, которые составляют систему Multi-Board, задаётся размещением соответствующих им блоков (модулей) на схеме и соединением их разъёмов с помощью виртуальных соединений и/или проводников.

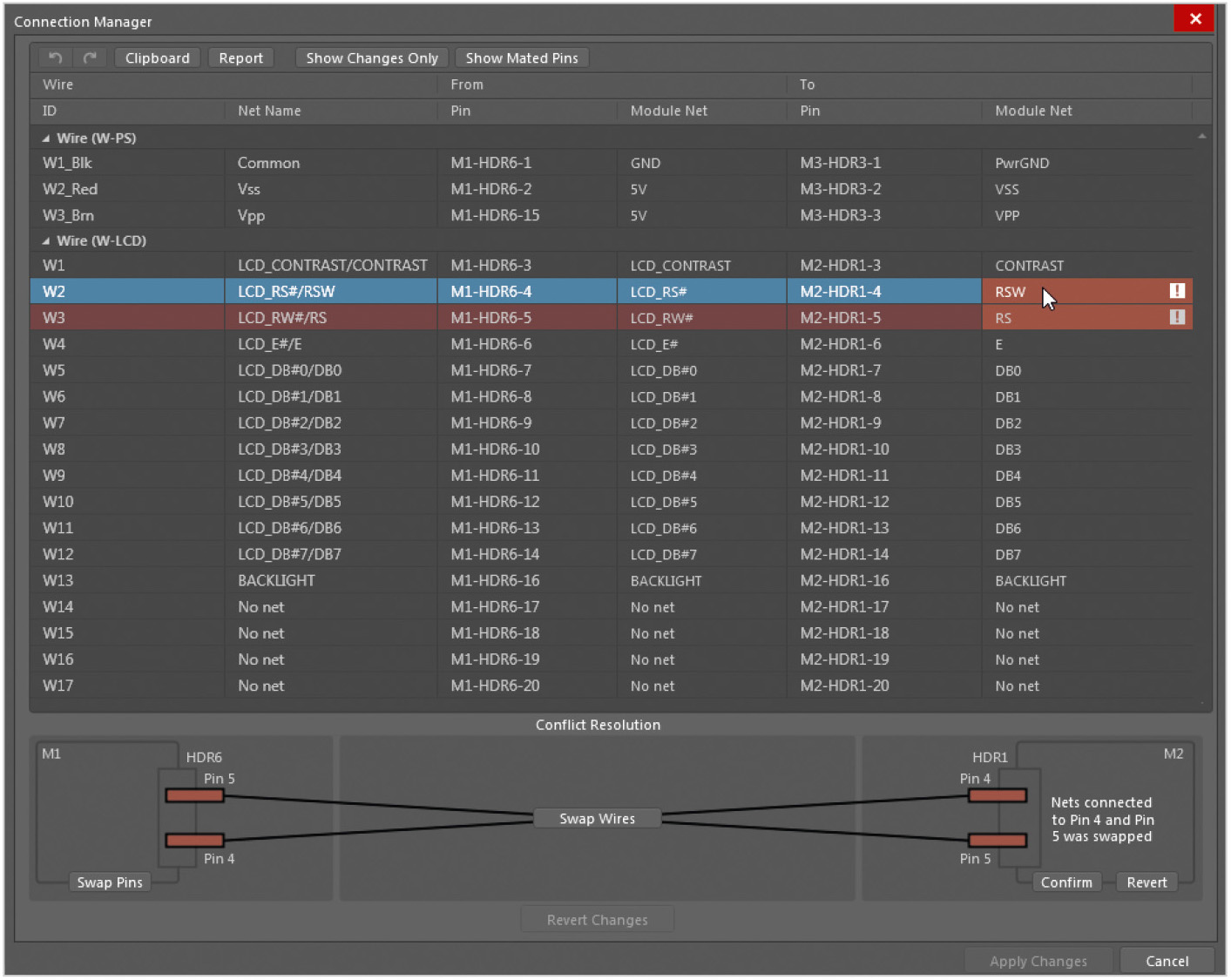

Вся информация о соединениях в проекте Multi-Board собрана в диалоговом окне диспетчера соединений Connection Manager. В этом окне находится список всех назначений контактов/цепей, сгруппированных по обозначениям их родительских соединений и типам (провод, прямое соединение и т.д.). Также здесь содержатся их системные ID, названия цепей и информация о контактах (см. рис. 7).

Если система обнаружит конфликт соединений, они будут выделены в окне Connection Manager. При клике на такое соединение будут представлены графическое отображение конфликта и опции, которые позволят устранить его.

Для проектирования физического представления многомодульной конструкции в Altium Designer 18.0 существует редактор сборок Multi-Board. Общий процесс проектирования сборки Multi-Board включает в себя создание документа сборки Multi-Board, передачу данных из схемы Multi-Board, позиционирование плат и деталей корпуса (в формате STEP).

Трассировка ActiveRoute

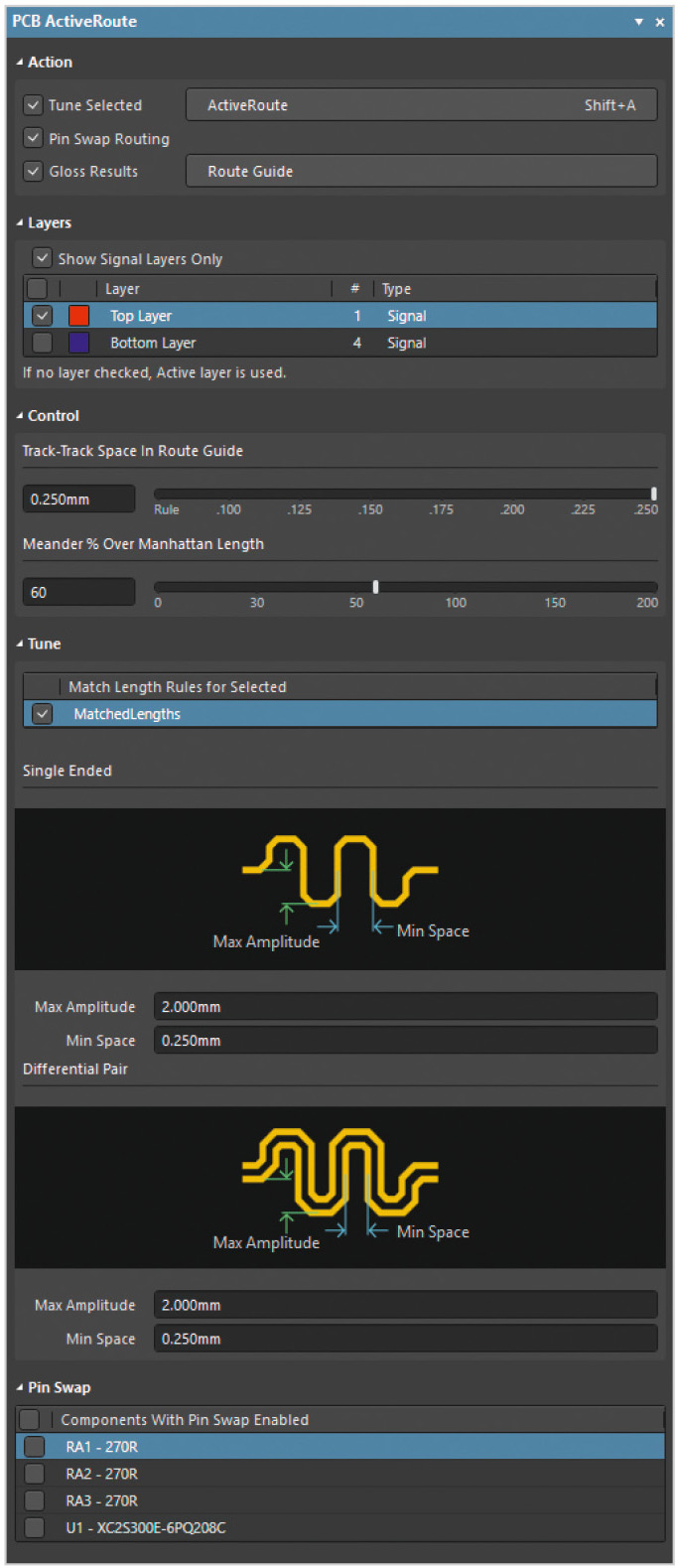

Новаторская технология трассировки ActiveRoute представляет собой автоматизированную интерактивную маршрутизацию, которая обеспечивает эффективную прокладку треков (проводящих дорожек). Технология используется для трассировки конкретных цепей, выбранных пользователем. ActiveRoute позволяет разработчику в интерактивном режиме определить путь маршрута, по направлению которого будут прокладываться треки. Все возможности ActiveRoute теперь доступны на обновлённой панели PCB ActiveRoute (см. рис. 8).

Altium Designer 18.0 вводит ряд улучшений в существующий функционал ActiveRoute:

• Настраиваемые зазоры:
  - Track-Track Space in Route Guide – используется для назначения максимального расстояния между выбранными цепями. Данная настройка должна быть определена до начала создания направляющего маршрута, чтобы рассчитать минимальную ширину в соответствии с интервалом.
• Автоподстройки длины как для одиночных проводников, так и для дифференциальных пар:
  - Meander % Over Manhattan Length – ActiveRoute пытается проложить проводники по наиболее короткому из возможных путей. Если процент выполненных соединений меньше ожидаемого, можно воспользоваться новой функцией – управлением меандром, которое позволяет увеличить количество меандров, что может увеличить процент выполненных соединений. По умолчанию максимальное значение этого параметра равно 100%.
• Переназначения выводов Pin Swap:
  - ActiveRoute теперь имеет доступ к настройкам Pin Swapping, что позволяет менять контакты во время маршрутизации, если эта замена уменьшает общую длину маршрута и улучшает его качество. Компоненты, в которых настроен свапинг пинов, будут перечислены в области Pin Swap.

Увеличение производительности

В Altium Designer 18.0 внесён ряд улучшений и оптимизаций для повышения производительности:

• 64-разрядная архитектура – система теперь имеет доступ к большему объёму оперативной памяти; программный код был переработан во многих областях и переписан на языке C#, который лучше управляет памятью и эффективнее использует преимущества 64-битной архитектуры и многопоточного исполнения;
• ускорение загрузки/открытия файлов по сравнению с Altium Designer 17.x;
• оптимизация процесса внесения изменений в проект и перемещения элементов на плате;
• увеличение скорости интерактивной трассировки;
• использование многопоточности в таких областях, как компиляция проектов, перезаливка полигонов, проверка проектных правил, создание выходной документации;
• значительное сокращение времени перезаливки полигонов и динамической проверки проектных правил благодаря переработанной системе анализа связанности цепей («анализ земли»);
• многозадачный выпуск проектов;
• увеличение скорости создания отчётов BOM.

Более плавную, гладкую и быструю работу обеспечивают следующие изменения и улучшения графического движка:

• новый модуль визуализации на базе DirectX 10, позволяющий полноценно использовать ресурсы графической карты;
• ускоренный переход от 2D к 3D;
• оптимизация использования оперативной памяти за счёт более широкого задействования ресурсов графической карты;
• более производительный режим 3D;
• более реалистичное отображение моделей благодаря высококачественному сглаживанию, которое отключается в процессе перемещения для лучшей производительности;
• улучшенный модуль визуализации CAMtastic, делающий более удобным внесение изменений в Gerber/ODB++/IPC CAM и позволяющий плавно масштабировать.
