DFM-анализ и выпуск документации в новых приложениях OrCAD

OrCAD DFM Checker

При разработке печатных плат нужно учитывать технологические ограничения того производства, куда будет отправлен проект. Игнорирование или неполный учёт этих правил может привести к выпуску брака, потерям времени и средств. Стандартная проверка на наличие ошибок в проекте через встроенную систему DRC в большинстве случаев не способна свести к минимуму вероятность появления ошибок на производстве. С другой стороны, необос­нованно жёсткие допуски, заложенные конструктором, удорожают проект.

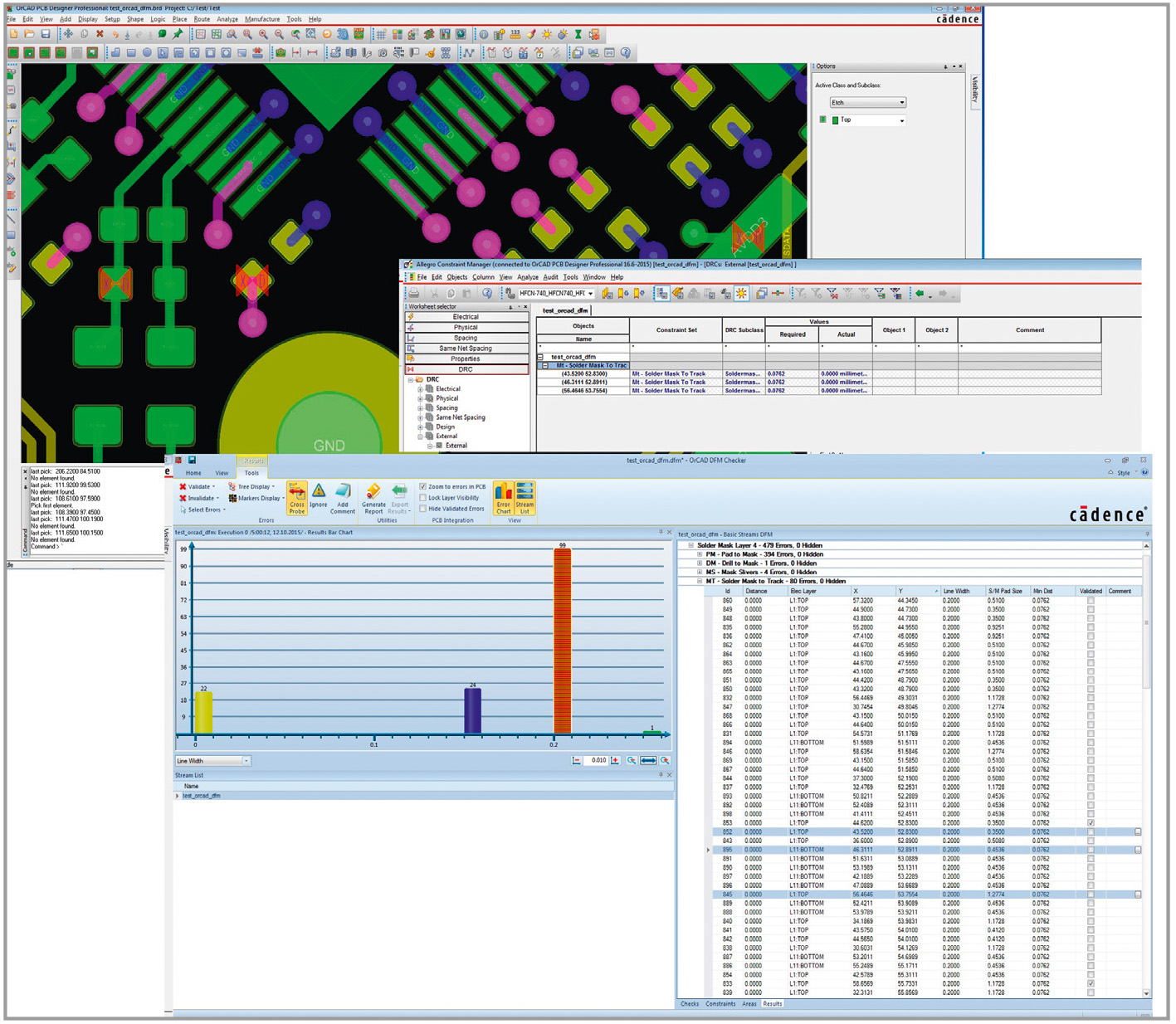

Оптимизировать проект, максимально точно соблюдая технологические нормы изготовителя платы и обеспечивая при этом все электрические и механические допуски конструкции, помогает концепция «проектирования для производства» (DFM). Она реализована в новой программе OrCAD DFM Checker, которая тесно интегрируется с OrCAD PCB Editor и имеет удобный интуитивный интерфейс (см. рис. 1).

Программа OrCAD DFM Checker находит в проекте «скрытые» критические ошибки, которые остались после проверки стандартной системой DRC. Это может быть слишком малое расстояние между объектами топологии (контактными площадками, трассами, полигонами, переходными и крепёжными отверстиями), недопустимый гарантийный поясок у кольцевых контактных площадок, места с высокой вероятностью возникновения «кислотных ловушек», узкие места с возможностью образования перемычек припоя, изолированные и истощённые теплоотводящие площадки, образование «антенн» из недоведённых проводников, слишком малый размер маски, отсутствие пасты, отсутствие маски, наложение отверстий, недопустимый диаметр, разметка фрезеровки с нарушениями и другие.

OrCAD Documentation Editor

Далеко не все САПР печатных плат имеют хорошую подсистему подготовки документации на печатные платы. В основном документация готовится в MCAD-системе. Но постоянная передача данных между ECAD и MCAD при отсутствии прямой интеллектуальной связи между чертежами и топологией генерирует большое количество промежуточных файлов, отнимает у разработчика время и создаёт потенциал для возникновения ошибок и неточностей в чертежах, которые могут привести к ошибкам на производстве.

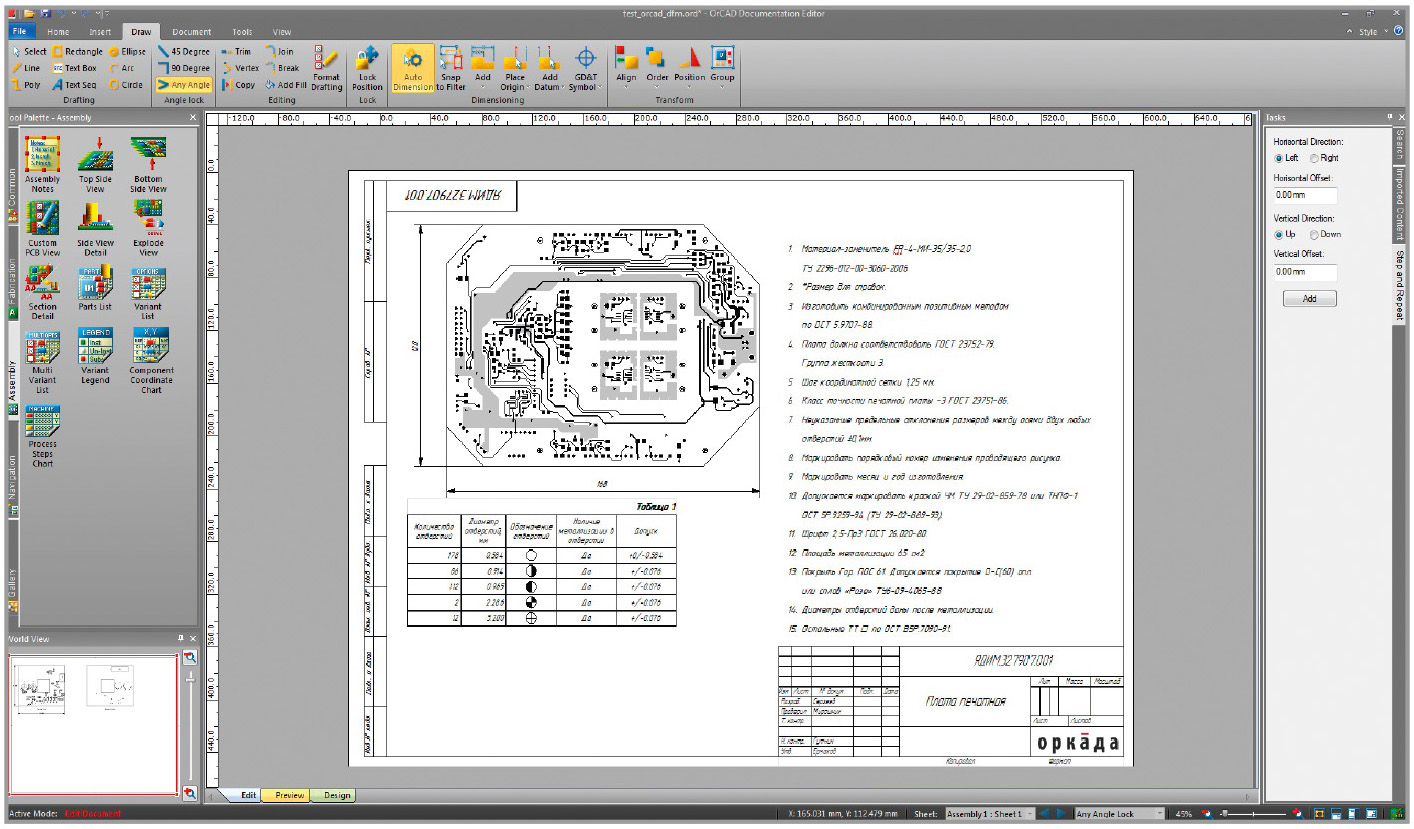

Новая программа OrCAD Documen­tation Editor (см. рис. 2) помогает избежать ошибок и упростить выпуск документации на печатные платы. Теперь все изменения конструкции и топологии автоматически транслируются в уже созданные чертежи и сопутствующие документы. Программа запускается из меню OrCAD PCB Edi­tor или Allegro PCB Editor. Данные из PCB Editor передаются напрямую без необходимости дополнительной обработки транзитного файла. При помощи шаблона разработчик задаёт стиль оформления чертежей, которые выводятся на экран мгновенно со всеми видами, таблицами и техническими требованиями. Все эти и другие элементы чертежей можно хранить в отдельной библиотеке.

В MCAD-системах изображения на чертежах, виды, схемы и таблицы формируются из созданной инженером полной 3D-модели детали или сборки с использованием библиотеки стандартных элементов. В OrCAD DE такой 3D-моделью является файл топологии, созданный в OrCAD/Allegro PCB Editor. Все виды, изображения слоёв, таблица сверловки и так далее формируются на основе данного файла автоматически. Нет никаких ограничений на количество размещаемых на чертеже элементов.

OrCAD DE использует данные OrCAD/Allegro PCB Editor напрямую, что позволяет автоматически вносить изменения во все виды, таблицы и перечень элементов на чертежах при изменении топологии. Программа позволяет сформировать полноценный электронный пакет документации, контролировать версии пакетов, хранить дополнительные внешние данные: например, аудио- и видеофайлы, фотографии. Оформление документации настраивается, в том числе, с учётом требований ГОСТ ЕСКД. Для просмот­ра пакета в электронном виде со всеми опциями (гиперссылки, подсветка объектов, масштабирование и пр.) используется бесплатная программа OrCAD Documentation Viewer, которая может быть установлена отдельно от OrCAD Documentation Editor и не требует отдельной лицензии.

OrCAD Panel Editor

Как правило, при производстве печатные платы объединяются в одну панель с несколькими заготовками. В конструкции панели должны учитываться многие технологические особенности, связанные с положением и размером крепёжных отверстий возле мест разделения заготовок, высотой или выносом элементов монтажа за края плат и другие. Кроме того, для разделения заготовок нужно добавить скрайбирование, перфорацию («мышиные укусы») и фрезеровку.

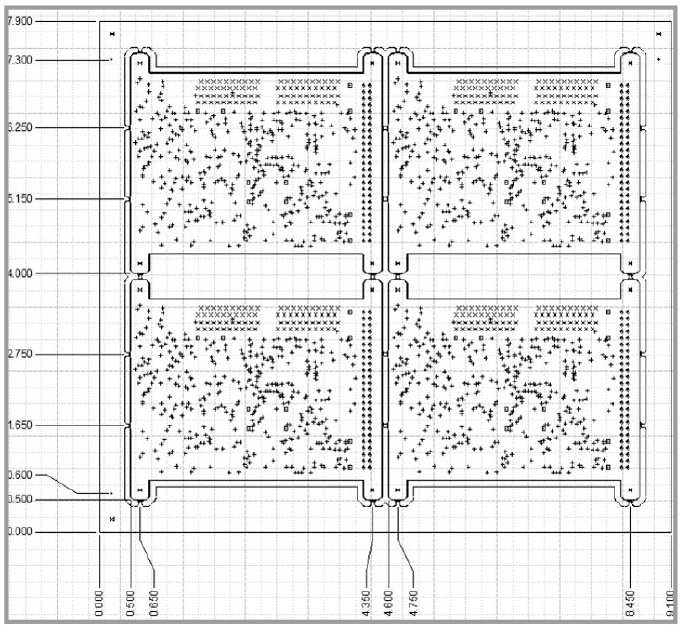

Некоторые ECAD-системы поддерживают панелизацию плат, но без возможности учёта всех технологических особенностей. Решить задачу поможет OrCAD Panel Editor – новая программа для подготовки документации на монтажные панели печатных плат. Программа содержит во многом уникальные инструменты для автоматизации создания чертежа панели печатной платы. Создание документации происходит буквально «на лету» путём загрузки базы проекта напрямую из OrCAD/Allegro PCB Editor. Все элементы чертежа интеллектуально связаны между собой, но главное – это их прямая связь с данными PCB Editor. К ним относятся виды панели, детали, технические требования, таблица сверловки, перечень элементов, спецификация и другие важные элементы документации. Результатом работы программы является электронный пакет документации для производства, монтажа и тестирования, в котором есть вся необходимая информация (см. рис. 3).

OrCAD Dashboard

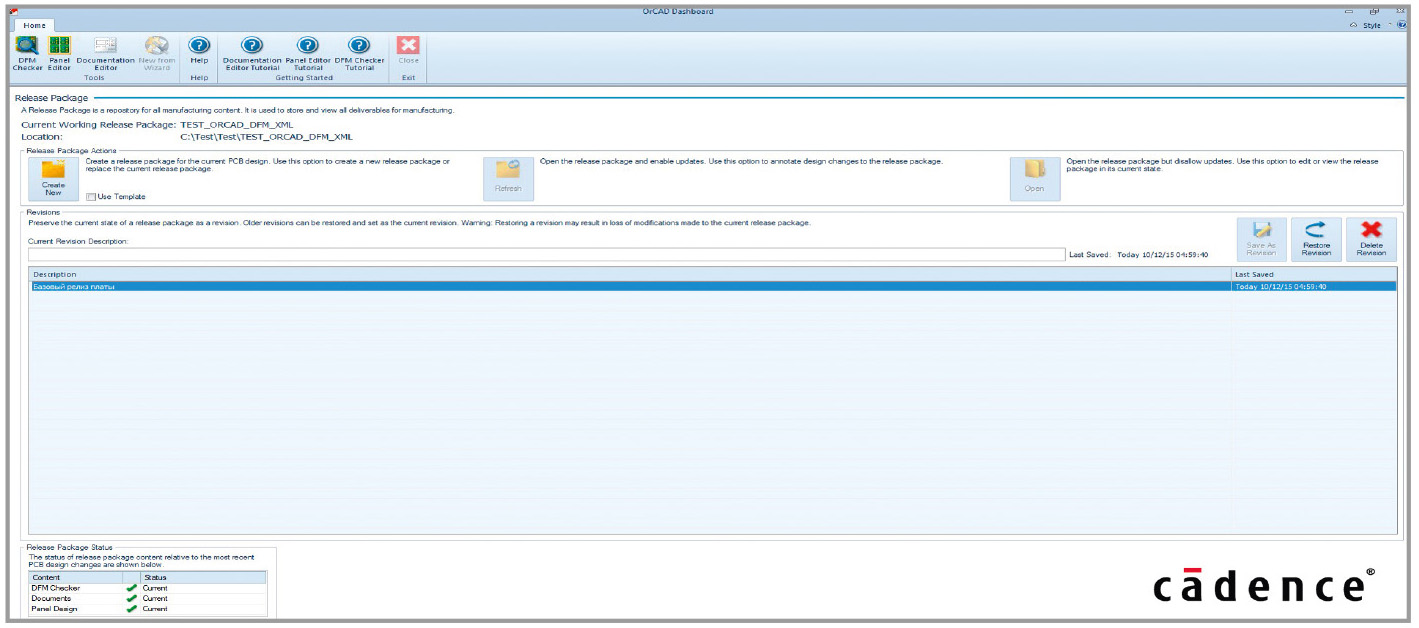

Для запуска всех трёх приложений: OrCAD DFM Checker, OrCAD Documentation Editor и OrCAD Panel Editor, открывается специальная панель OrCAD Dashboard. Она предназначена для формирования пакетов документации и DFM-анализа и отслеживания изменений. Пользователь может оставлять краткий комментарий к каждому пакету, использовать шаблоны для формирования новых пакетов. Панель Dashboard отслеживает наличие изменений конструкции и предлагает пользователю внести изменения в соответствующий анализ и документацию для синхронизации данных (см. рис. 4).

Новые приложения от Cadence существенно облегчают подготовку данных для производства печатных плат. Все три приложения OrCAD DFM Checker, Documentation Editor, Panel Editor работают с базой проекта PCB Editor напрямую. Благодаря этому значительно сокращается время на внесение изменений в документацию. Не требуется передавать данные в MCAD-систему для создания чертежей. Новые приложения стали логичным продолжением политики Cadence по обновлению и модернизации OrCAD.
