Введение
В феврале 2013 года компании Altera и Intel Corporation объявили, что следующее поколение высокоэффективных FPGA-продуктов (программируемых логических интегральных схем), выпускаемых компанией Altera, будет производиться с использованием 14-нм транзисторов с 3D Tri-Gate технологией от компании Intel. Благодаря этому компания Altera становится основным поставщиком эксклюзивных полупроводниковых технологий. Чтобы понять полезность технологии Tri-Gate для высокоэффективных FPGA, необходимо ознакомиться с основными этапами её разработки и структуры, а также с сопутствующими технологиями.
Основные этапы разработки транзисторов
В 1947 году в исследовательском центре Bell Laboratories был представлен первый транзистор германиевой «точечно-контактной» структуры. В начале 1954 года кремний использовали, чтобы производить двухполюсные транзисторы, но только в 1960 году был построен первый кремниевый МОП-транзистор (MOSFET – полевой транзистор со структурой металл-оксид-полупроводник). Самые ранние MOSFET были 2D-планарными устройствами с током, текущим по поверхности проводника под затвором. Более 50 лет базовая структура устройств MOSFET оставалась практически неизменной.
Со времён появления в 1965 году закона Мура в изготовление и оптимизацию технологии MOSFET, с целью закрепления закона в номенклатуре и циклах планирования производства полупроводниковой промышленности, было внесено немало усовершенствований и улучшений. Последние 10 лет все улучшения эффективности и производительности MOSFET происходили благодаря прорывам в областях внедрения технологий «напряжённого кремния» (который обладает растянутой кристаллической решёткой) и High-K технологией металлического затвора (материал с высокой диэлектрической проницаемостью или высокой диэлектрической постоянной, использующийся как диэлектрик затвора).
Потенциал технологии «опоясывающего» затвора транзистора с целью повышения продуктивности MOSFET и устранения короткоканального эффекта был описан в 1991 году в статье Дига Хисамото (Digh Hisamoto) и его коллег из научно-исследовательской лаборатории Hitachi (Hitachi Central Research Laboratory): по мере уменьшения длины канала МОП-транзистора свойства последнего начинают резко отличаться от свойств обычных длинноканальных приборов. Публикация называлась «Влияние вертикальной структуры SOI «DELTA» на планарную технологию устройства» [1]. В 1997 году Управлением перспективных исследовательских проектов (DARPA) группе разработчиков из Калифорнийского университета в Беркли был выдан грант на проектировку транзистора со сверхтонким подзатворным изолятором, основанного на принципе DELTA. В одной из первых статей, посвящённой описанию результатов проведённых исследований, устройству, за тонкую структуру в центре геометрии транзистора, было дано название «FinFET» [2].
Поворотный момент в технологии изготовления транзисторов
Оптимизация и технологические исследования 3D-структур транзисторов продолжились в научно-исследовательских организациях ведущих компаний, занимающихся полупроводниковым оборудованием. Часть процессов и запатентованных разработок были опубликованы, а некоторые так и остались в стенах корпоративных лабораторий.
Инвестициями научных исследований в полупроводниковой промышленности распоряжаются согласно Международной дорожной карте для полупроводников (International Technology Roadmap for Semiconductors – ITRS). ITRS является одним из наиболее известных международных исследовательских проектов. Спонсорами проекта выступают организации, считающиеся ведущими разработчиками и производителями полупроводникового оборудования. ITRS сосредотачивается на прогнозировании появления новых технологий в области полупроводников, которые позволят перейти к выпуску продуктов с более высокими характеристиками. Документальные заключения ITRS и рекомендации по вопросам производственных возможностей таких технологий, как «напряжённый кремний» и металлические затворы с диэлектриком High-K, а теперь и использование 3D-транзисторов, призваны подчеркнуть справедливость закона Мура. За прошедшее десятилетие исследования в области 3D-транзисторов, основанные на докладах ITRS, а также экспертизе научных статей и патентов, существенно расширились.
Внедрение и испытания
Транзисторы с 3D-структурой попали в центр внимания промышленности и заняли своё место в истории технологии транзисторов MOSFET благодаря двум важным заявлениям, которые были сделаны в течение последних 4 лет.
Первое заявление было озвучено 4 мая 2011 года компанией Intel Corporation. В нём сообщалось о транзисторах с технологией Tri-Gate, отобранных для планирования и изготовления полупроводникового оборудования по 22-нм техпроцессу. Заявлению предшествовало десятилетие исследований и разработок. При этом использовались работы господина Хисамото (Hisamoto) и других исследователей в сфере развития и оптимизации FinFET. Оно подтверждало целесообразность и рентабельность транзисторов с технологией Tri-Gate в производстве полупроводников, а также декларировало лидерство компании Intel в полупроводниковой промышленности.
Второе заявление являлось публикацией технологической дорожной карты ITRS. Многие компании-производители полупроводникового оборудования определили технологию 3D-транзисторов как основной инструмент достижения высоких показателей в полупроводниках над техпроцессами 20-нм или 22-нм.
Основные особенности структуры Tri-Gate
Транзисторы с 3D-геометрией и структурой Tri-Gate имеют существенные преимущества перед транзисторами планарной структуры. Все они относятся к «опоясывающему» эффекту затворов MOSFET вокруг источника утечки. Эти преимущества отражаются в возрастающей производительности, уменьшении энергопотребления и тока утечки, компактности дизайна транзистора и в уменьшении подверженности эффекту одиночного сбоя (SEU) ионизирующими зарядами (см. рис. 1).

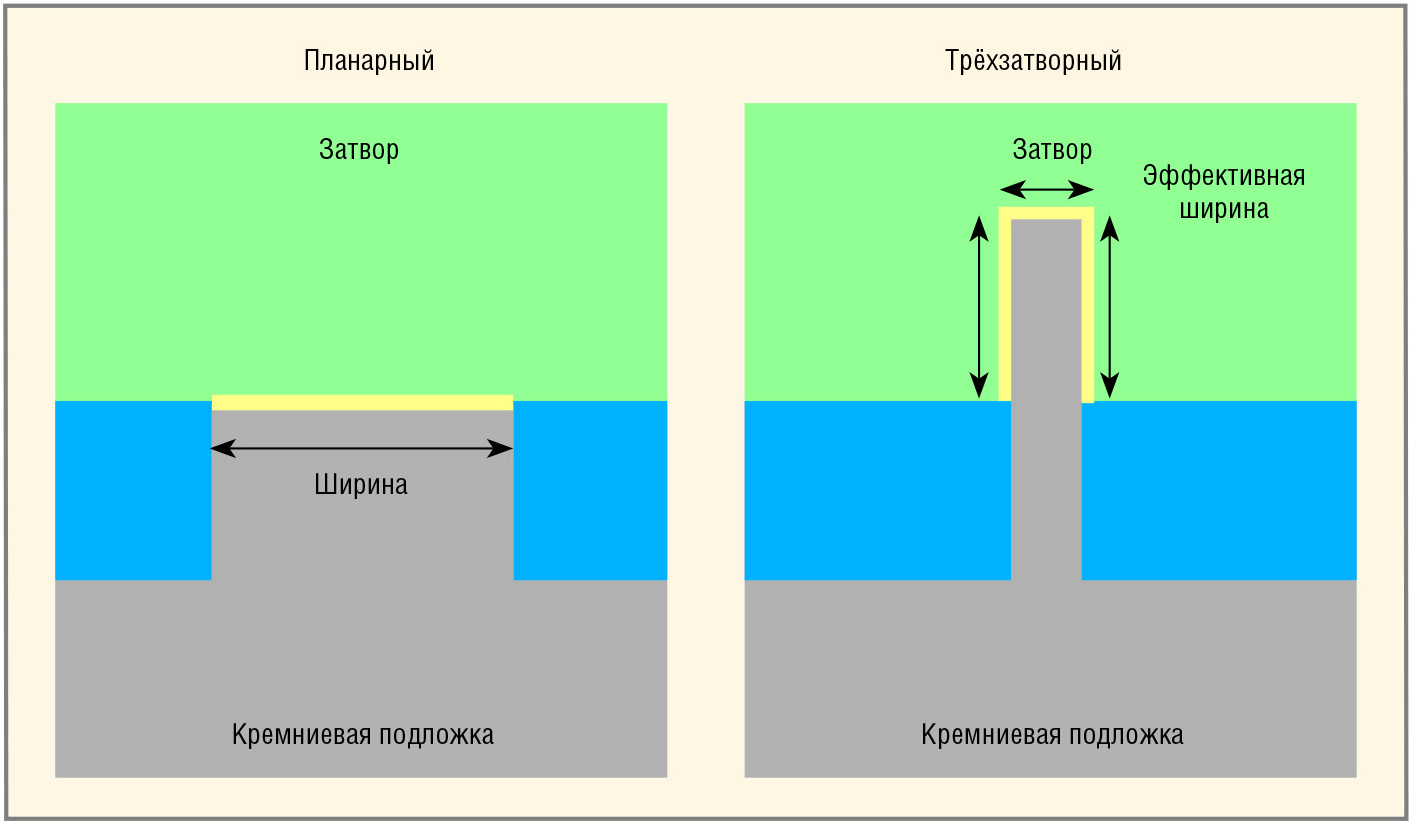

Ключевое преимущество транзисторов с технологией Tri-Gate перед транзисторами традиционной планарной структуры может заключаться в эффективной ширине проводящего канала.
Текущая способность проводимости и производительности транзистора непосредственно пропорциональна эффективной ширине канала. Эффективная ширина канала в транзисторе с 3D-структурой может быть значительно увеличена относительно планарного благодаря способности увеличивать ширину в третьем измерении, как показано на рисунке 1. Это улучшает приспособляемость конструкции для проектировщика транзистора и увеличивает производительность без тех ухудшений, которые появляются при увеличении ширины канала в планарном транзисторе.
Преимущество по энергопотреблению проявляется благодаря усилению контроля канала электрическим полем затвора на трёх сторонах ребра. Это понижает порог тока утечки от истока до стока в «закрытом» состоянии по сравнению с планарным транзистором. Кроме того, благодаря Tri-Gate транзисторам, мощность напряжения может быть значительно уменьшена, и в то же время из-за увеличенной эффективной ширины канала, по сравнению с планарным транзистором, будет поддерживаться бо¢льшая скорость. В результате эффективный расход энергии и уменьшение тока утечки дают существенную экономию энергии.

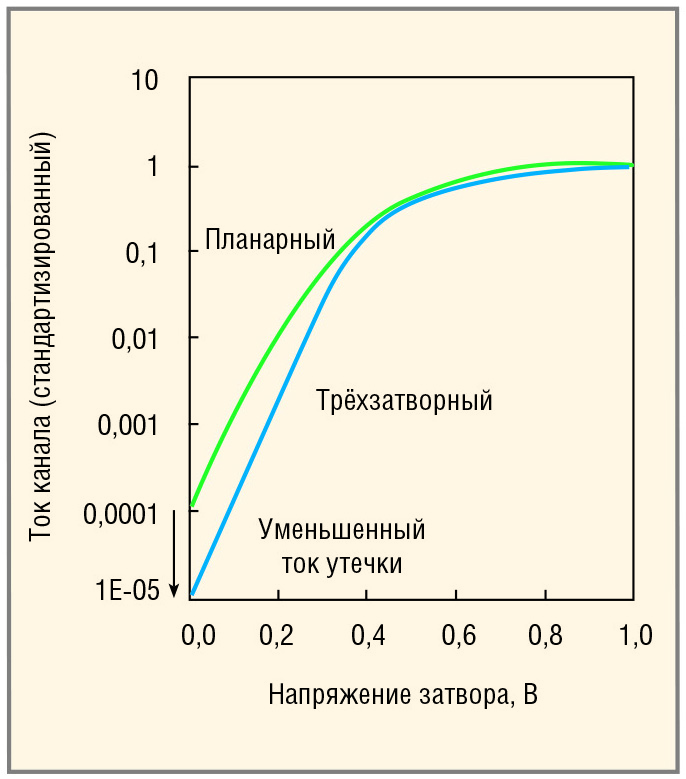

Преимущество в энергосбережении на своих форумах Intel Developer Forums (2011, 2012) компания Intel Corporation объясняла более крутой подпороговой кривой Tri-Gate транзистора (см. рис. 2). Проектировщики также могут использовать преимущества более крутой подпороговой кривой для сокращения тока утечки планарного транзистора той же производительности и для транзистора существенно более высокой производительности, а также для комбинации обоих.
При появлении каждого нового поколения технологии производства кремния происходит сжатие геометрии транзистора или уменьшение общей его структуры и затвора, что увеличивает плотность. Сама 3D-структура Tri-Gate также приводит к увеличению плотности транзисторов, увеличивая ширину проводящего канала транзистора в третьем измерении. Это позволяет проектировщикам выбирать альтернативный размер и ширину «ребра», основываясь на рабочих характеристиках, производительности и плотности транзистора. В случае если Altera перейдёт на структуру Tri-Gate по 14-нм техпроцессу, компания извлечёт из этого немалую выгоду: сжатие геометрии транзистора до 14-нм техпроцесса и дальнейшее увеличение плотности благодаря технологии Tri-Gate в 3D-транзисторах.
Снижение влияния эффекта одиночного сбоя (SEU) достигается благодаря небольшой площади поперечного сечения соединения ребра с основанием в структуре Tri-Gate. Это уменьшает область, в которой может быть коллектирован заряд, произведённый ионизацией частицы, что наблюдается в транзисторах плоскостной структуры. Малая вероятность появления заряженных частиц, вызывающих всплески в схемах, основанных на транзисторах, подтверждается ранними тестированиями внедрения транзисторов Tri-Gate в устройства Intel по 22-нм техпроцессу.
Производство устройств на основе технологии Tri-Gate
Преимущества транзисторов Tri-Gate изучены и достаточно хорошо известны, но при внедрении их в устройства ориентируются не только на технологии и возможности производства, но, в первую очередь, на рентабельность.
Производство полупроводников малых конфигураций (40-нм, 28-нм, 22-нм или 20-нм и выше) требует больших расходов на научные исследования. Именно это ограничивает применение данной технологии, так как на её развитие требуются миллиарды долларов. В результате извлечь выгоду из транзисторов с 3D-технологией способна только группа компаний. Intel Corporation – единственная компания, которая уже осуществила проектирование по 22-нм техпроцессу и может предоставить готовые данные для массового производства транзисторов с технологией Tri-Gate. Так в первом квартале 2013 года компанией было выпущено 100 млн единиц продукции, основанных на технологии Tri-Gate.
Был выявлен ряд проблем и некоторых особенностей затворов 3D-структуры, что повлекло за собой подгонку производства и самой структуры транзисторов под имеющиеся технологии. Речь идёт о моделировании новых паразитных ёмкостей, чего не делалось в традиционных планарных структурах, а также о пересмотре планировки и использовании методов двойной литографии на имеющемся оборудовании для формирования более частых рёбер.
Автоматизация процесса проектирования электроники (EDA) также является важным фактором, влияющим на удобство использования разработчиком FinFET и Tri-Gate технологий. В 2013 году обучением проектированию полупроводниковых продуктов будущего с учётом влияния правил применения Tri-Gate занимались в основном две компании – Cadence и Synopsys.
Влияние на FPGA и на производительность других полупроводниковых устройств
Главное преимущество технологии Tri-Gate для электронных устройств, основанных на FPGA, подтверждает закон Мура и заключается в устойчивом развитии улучшений в плане плотности, эффективности, энергопотреблении и стоимости транзистора. Это касается индустрии бытовой электроники, развития компьютерного оборудования, усложнения ПО, устройства хранения памяти, разработки и креативности мобильных устройств, а также автоматизации и производительности управленческих работ.
Благодаря этой технологии значительно улучшился контроль над рассеиванием мощности в полупроводниках как в статическом, так и в активном состоянии. Благодаря этому программируемая логика, подкреплённая 14-нм техпроцессом, способна конкурировать с ASIC (специализированными интегральными микросхемами) и ASSP (специализированными стандартными продуктами – разновидностью специализированных интегральных схем). Она даёт значительные преимущества при программировании, влияет на производительность, добавляет универсальности, позволяет использовать Open Computing Language (OpenCL™ – открытый язык вычислений) проектирования программного обеспечения и интеграцию DSP (технологии управления и оптимизации), трансиверы и конфигурируемые I/Os.
В своём отчёте перед инвесторами компания Intel Corporation предоставила данные обо всех тех преимуществах, которые были выявлены в процессе внедрения технологии Tri-Gate в микропроцессорные устройства компании. Это сокращение потребляемой транзистором мощности более чем на 50% при переходе от планарной структуры по 32-нм техпроцессу к Tri-Gate структуре по 22-нм техпроцессу [3], улучшенная кривая плотности распределения ошибок [3] и снижение степени подверженности SEU в 4–10 раз [4].
Место компании Intel в полупроводниковых технологиях

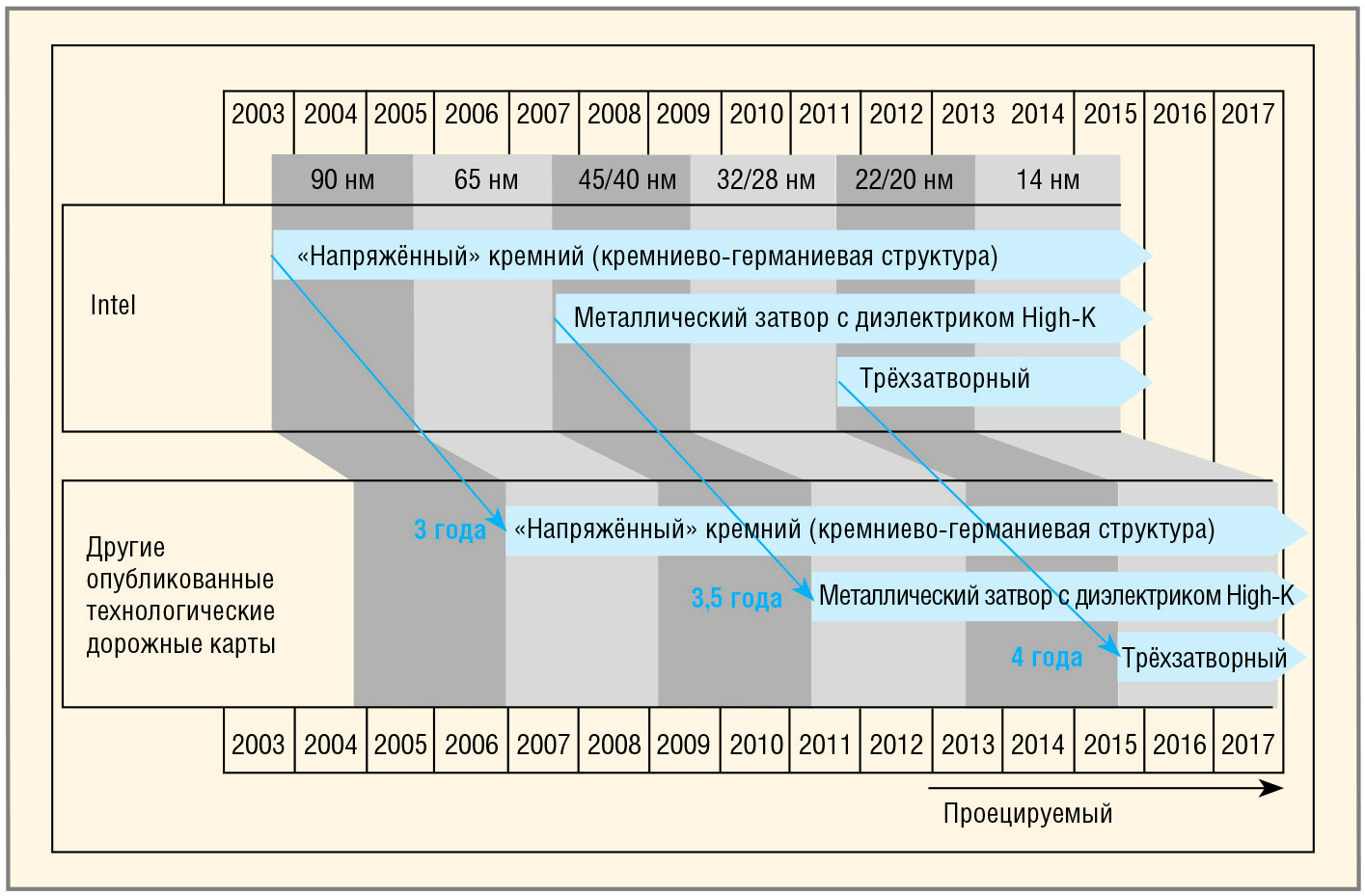

На нескольких общественных форумах, включая Intel Developer’s Forums, и на конференциях инвесторов Intel определила те области, в которых компания будет сохранять лидерство. На рисунке 3 показаны расчёты компании Intel, определяющие количество лет, в течение которых она будет оставаться лидером в своей отрасли благодаря своевременному внедрению технологии «напряжённого кремния» и технологии металлического затвора High-K в серийное производство. Учитывая производственное развёртывание технологии Tri-Gate по 22-нм техпроцессу в 2011 году, Intel оценивает свой отрыв от конкурентов сроком в четыре года.
«В первом квартале 2013 года мы уже отгрузили 100 млн 22-миллимикронных (Tri-Gate) процессоров, используя нашу революционную транзисторную 3D-технологию, в то время как другие всё ещё работают над созданием своих первых блоков», – сказал в ходе телеконференции, проходившей 16 апреля 2013 года и посвящённой финансовой деятельности компании, генеральный директор Intel Пол Отеллини (Paul Otellini).
Другое ключевое преимущество, которое поможет Intel внедрить технологии по 14-нм техпроцессу, – это их знаменитая стратегия «Tick-Tock». Цикл «Tick» подразумевает внесение изменений в микроархитектуру CPU-продуктов. Далее следует цикл «Tock» – уменьшение геометрии полупроводника. Intel намерена продолжить сжатие геометрии транзисторов с 22 нм до 14 нм. Что касается аналогичных технологических процессов на полупроводниках у других изготовителей, то пока неизвестно, предусматривают ли их дорожные карты дальнейшее сжатие.
Доступ к преимуществам технологии Tri-Gate через FPGA Altera
Воспользоваться преимуществами технологии Tri-Gate компании Intel смогут только пользователи высокоэффективных FPGA, выпущенных компанией Altera® по 14-нм техпроцессу. Это результат особого производственного сотрудничества двух компаний, упомянутых в начале статьи.
Существенные преимущества полупроводниковой технологии Tri-Gate позволят компании Altera наделять SoC и FPGA невероятной производительностью. Объём работы ядра, по сравнению с другим FPGA высокого уровня, удвоится, что выведет продуктивность работы FPGA на уровень гигагерца. При этом энергопотребление, благодаря комбинации процесса, архитектуры и усовершенствования программного обеспечения, уменьшится на 70%.
Несмотря на то что детали производственного 14-нм процесса от Intel Corporation ещё не обнародованы, пользователи Altera могут уже сегодня воспользоваться преимуществами, которые дают FPGA-устройствам технологии Tri-Gate: производительностью и малым энергопотреблением. Это возможно благодаря линейке продуктов Arria® 10 для FPGA. Затем пользователи смогут воспользоваться дизайном Pin-for-Pin, перейдя со временем с Arria 10 FPGA и SoC на Stratix® 10 FPGA и SoC.
Это позволит пользователю FPGA и разработчику архитектуры системы начать проектировать продукты, которые смогут сочетать в себе программы Arria 10 и Stratix 10, притом с минимумом изменений, модификаций и реконструирования. В результате выпускаемые FPGA будут обладать самой высокой производительностью и самым низким уровнем энергопотребления среди аналогов, созданных по 20-нм процессу, что сопоставимо с производительностью и энергопотреблением этих же продуктов, созданных по технологии Intel 14 нм с использованием Tri-Gate.
Заключение
Исторически сложилось так, что определение самых высокоэффективных продуктов FPGA – это весьма субъективный параметрический процесс сравнительного анализа. Но использование технологии Tri-Gate по 14-нм техпроцессу создаст самые высокоэффективные FPGA, которые, безусловно, превзойдут транзисторные технологии. Технология Intel Tri-Gate по 14-нм техпроцессу станет уже вторым поколением высокопродуктивной технологии. Intel Tri-Gate по 14-нм техпроцессу сочетает в себе как выгоды технологии Tri-Gate, так и преимущества сокращения полного транзисторного процесса. Единственная компания, имеющая доступ к данной технологии Intel, – это Altera. Проектирование систем с использованием технологии, основывающейся на Tri-Gate, – гарантия целого ряда преимуществ.
Литература
- Impact of the Vertical SOI «DELTA» Structure on Planar Device Technology, IEEE Transactions on Electron Devices. Vol. 38. No. 6. June 1991. www.ieeexplore.ieee.org/iel1/16/2677/00081634.pdf.
- FinFET – A Self-Aligned Double-Gate MOSFET Scalable to 20 nm, IEEE Transactions on Electron Devices. Vol. 47. No. 12. December 2000. www.eecs.berkeley.edu/~hu/PUBLICATIONS/PAPERS/700.pdf.
- Mark Bohr. Intel Developer’s Forum. 6 September 2011. www.intel.com/idf/library/pdf/sf_2011/SF11_SPCS002_101F.pdf.
- Soft Error Susceptibilities of 22 nm Tri-Gate Devices, IEEE TRANSACTIONS ON NUCLEAR SCIENCE. Vol. 59. No. 6. December 2012. www.ieeexplore.ieee.org/iel5/23/4689328/06338321.pdf.
- Intel Adds Altera as a Customer. The Wall Street Journal. 25 February 2013. www.online.wsj.com/article/SB10001424127887323384604578326641821604714.html.
- Intel Reinvents Transistors Using New 3D-Structure. Intel Corporation. 4 May 2011. www.newsroom.intel.com/community/intel_newsroom/blog/2011/05/04/intel-reinvents-transistors-using-ne....
- International Technology Roadmap for Semiconductors. ITRS.com. 2011. www.itrs.net/.
- Intel Earnings Call 1Q2013. 16 April 2013. www.newsroom.intel.com/community/intel_newsroom/blog/2013/04/16/intelreports-first-quarter-revenue-of-126-billion.
- White Paper: Meeting the Performance and Power Imperative of the Zettabyte Era with Generation 10 FPGAs and SoCs. Altera.com. June 2013. www.altera.com/literature/wp/wp-01200-power-performance-zetta-bytegeneration-10.pdf.
