Инновационные решения от компании MENTOR GmbH & Co

Введение

Успех компании MENTOR GmbH & Co во многом обусловлен стремлением к развитию и совершенствованию. Согласно девизу компании «Инновации для будущего», технологии завтрашнего дня внедряются ею в производство уже сегодня. Но не менее важны и другие составляющие успеха, такие как квалифицированная команда инженеров, собственные автоматизированные линии и производство пресс-форм и инструментов, поддержание склада практически по всей номенклатуре, а также наличие оборудования для проверки качества продукции, включающего в себя тепловизионные камеры, «климатические» тесты (проверка на влажность и резкие перепады температуры), проверка на электромагнитную совместимость, 3D-микроскоп.

Большое внимание компанией уделяется организации технологических процессов, а также соответствию экологическим международным нормам. Компания MENTOR GmbH & Co обладает сертификатами качества DIN EN ISO 9001, ISO/TS 16949, DIN EN ISO 14001 и EC Directive 2002/95/EC на соответствие RoHS (ограничение на использование вредных веществ). Также MENTOR GmbH & Co является членом DIN: Немецкого института стандартизации.

Всё это позволяет компании удерживать лидирующие позиции на протяжении уже почти столетия, с момента её основания Полом Моцаром в 1920 году в г. Дюссельдорф. Изначально она создавалась как завод для изготовления электронной техники и точной механики. Среди ярких дат истории компании можно отметить 1974 год – начало изготовления компонентов на печатную плату для передней панели в связи с развитием и быстрым распространением 19² систем. Год 1993-й был отмечен началом производства SMD-компонентов. В 2000 году на выставке electronica в Мюнхене был презентован первый в мире светопроводник (Light Guide) с интегрированным в него SMD-светодиодом. В 2002 году на той же выставке в Мюнхене был представлен первый в мире микропереключатель для SMD-монтажа.

Обзор продукции

Одним из давних направлений деятельности компании MENTOR GmbH & Co, в котором она имеет большой опыт, является разработка и производство приборных и регулировочных ручек. Эти элементы крепятся к корпусам различных устройств: шкафам, чемоданам, кейсам, микроволновым печам, газовым духовкам, мультимедийным проигрывателям, различным радио- и электронным приборам.

Приборные ручки могут быть выполнены из алюминия, пластика или нержавеющей стали, грузоподъёмностью до 1000 Н. Возможен выбор габаритов (максимальная длина – 235 мм), формы, дизайна, вида крепёжных элементов (винты или клипсы) и цвета. На рисунке 1 приведены наиболее популярные виды ручек в продуктовой линейке фирмы MENTOR GmbH & Co.

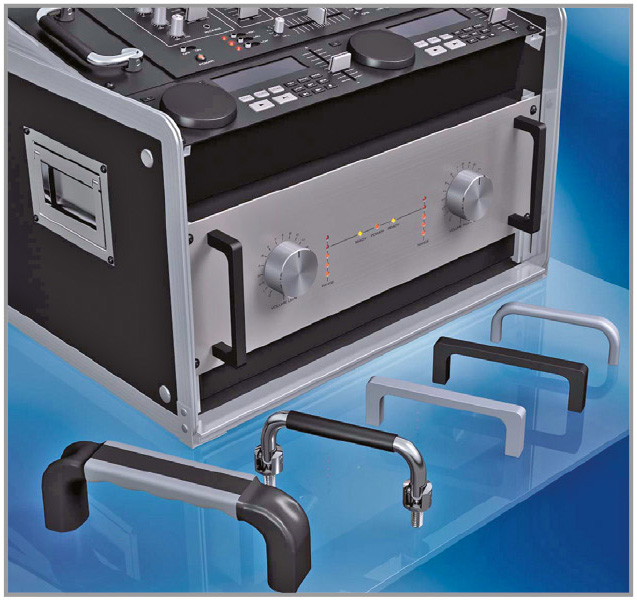

Рис. 1. Примеры приборных ручек фирмы MENTOR GmbH & Co

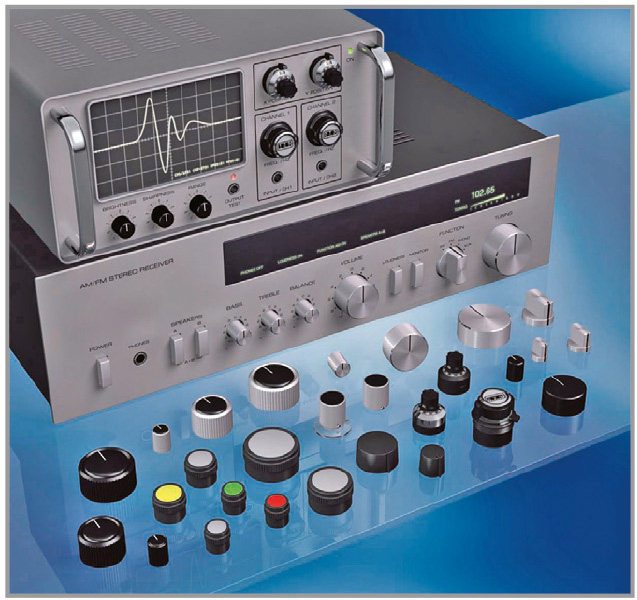

Рис. 2. Регулировочные ручки MENTOR GmbH & Co

Регулировочные ручки могут быть круглой формы или с указателем, также доступны версии ручек на потенциометры или другие вращающиеся устройства в цифровом или аналоговом исполнении (см. рис. 2).

С 1982 года, после поглощения компаний Albert Weidmann Licht-Elektronik GmbH и REINHOLD OPTO ELECTRONIC, фирма MENTOR GmbH & Co стала заниматься производством оптоэлектронных компонентов для промышленного применения, ориентируясь, в основном, на автомобильную отрасль. Фирма сотрудничает в области освещения салонов автомобилей с такими марками, как Audi, BMW, Bentley, Rolls-Royce и Volvo.

В направлении FEL «Компоненты на печатную плату для лицевой панели» представлены такие продукты, как SMD (THT) кнопочные и тумблерные переключатели, SMD (THT) корпусированные светодиодные модули (с одним, или несколькими индикаторами, диаметром 3 или 5 мм) (см. рис. 3–5), SMD (THT) 7-сегментные дисплеи.

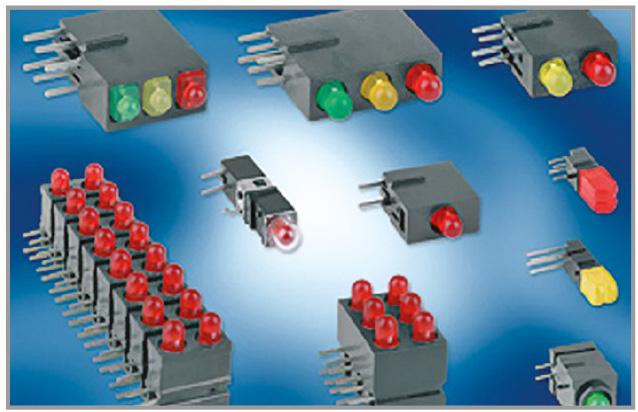

Рис. 3. Линейка THT светодиодных модулей на печатную плату и лицевую панель

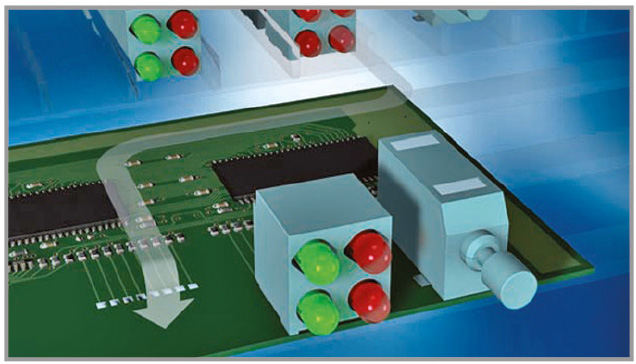

Рис. 4. SMD светодиодные модули и переключатели на печатную плату и лицевую панель

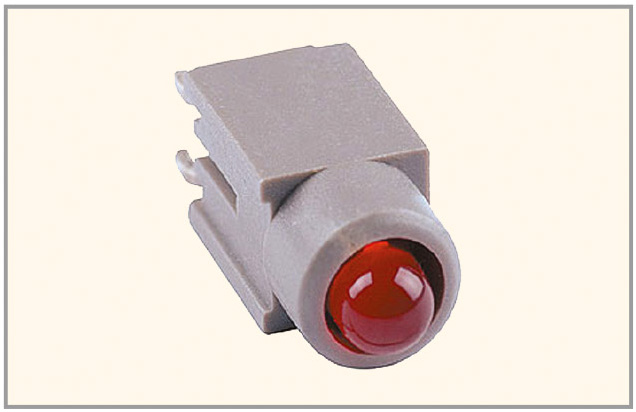

Рис. 5. SMD одиночный светодиодный 5-мм модуль, cерии 1206 и 1209

SMD (THT) переключатели предлагаются в однополюсном или двухполюсном исполнениях, диапазон рабочих температур составляет –40…+85^оС и соответствует промышленному исполнению, жизненный цикл – 20 тыс. нажатий/переключений, рабочее напряжение/рабочий ток – до 60 В/0,5 A.

SMD (THT) светодиодные модули представляют собой один или несколько индикаторов в едином пластиковом корпусе для установки на печатную плату и фиксации на лицевой панели. В модулях используются светодиоды фирмы Osram, возможен выбор различных комбинаций оттенков индикаторов в одном корпусе. Помимо светодиодных модулей, компания выпускает корпусированные светодиодные индикаторы для крепления на лицевой панели с передней или с задней сторон гайкой или клипсами. Возможные диаметры светодиодов – 3, 5, 8 и 10 мм. Для индикаторов предлагаются на выбор два типа корпусов: из сплава меди и более экономичный вариант – из термоустойчивого пластика класса UL94 (+85^оС). Индикаторы серии 2684.XXXX выделяются из продуктовой линейки тем, что предназначены для питания от сети 230 В. Они имеют жёсткие или гибкие выводы под пайку. Монтируются данные светодиоды в отверстие в передней панели простым надавливанием на корпус. Стандартная степень защиты – IP40, но по желанию заказчика она может быть улучшена до IP68.

Часто встречаются ситуации, когда необходимо локально осветить места, труднодоступные для обслуживания или находящиеся в зоне повышенной температуры. В начале 2000 года многие компании стали предлагать решения, с помощью которых это стало возможным: были разработаны Light Guides, известные на российском рынке как светопроводники или световоды. Они позволяют располагать светодиоды на удалённом расстоянии от места индикации. Изготавливаются такие элементы из оптически прозрачного материала (стекло, пластик), свет внутри которого переносится посредством полного внутреннего отражения. Как было сказано выше, компания MENTOR GmbH & Co выпустила свой первый светопроводник в 2000 году. В течение последующих лет были разработаны целые системы из световодов, матрицы и компоненты типа M-PIPE (см. рис. 6), более удобные для автоматической установки на плату.

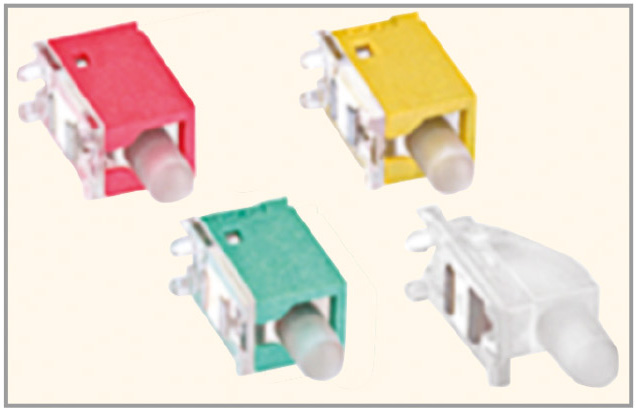

Рис. 6. Светопроводниковые компоненты M-PIPE
Чаще всего проводящий элемент светопроводника имеет округлую форму диаметром 2 или 3 мм. Но существуют и другие нестандартные виды с разным набором опций. Например, прямоугольной формы, гибкие светопроводники, с линзами и влагозащищённые в соответствии с IP68 (серии 1282.XXXX и 1293.XXXX). Кроме того, компания MENTOR GmbH & Co предлагает изготовление изделий на заказ. Минимальный объём заказа составляет 3000 шт.

Ещё одна интересная инновационная разработка MENTOR GmbH & Co – 7-сегментные дисплеи с широким диапазоном размеров и возможностью комбинирования разных цветов индикации в одном корпусе (см. рис. 7).
Рис. 7. 7-сегментый дисплей MENTOR GmbH & Co серии 2274
Главная цель данной разработки – решить проблему компенсации различий по высоте компонентов при установке на печатную плату. С подобными трудностями разработчики обычно сталкиваются при установке дисплеев на печатную плату вместе с другими элементами. До сих пор это решалось стандартно: либо при помощи DIL-гнёзд, либо с использованием сложной сэндвич-конструкции печатных плат. Новая модель от MENTOR GmbH & Co предлагает на выбор любую высоту дисплея в зависимости от заказа – от 4,5 до 23,5 мм, достаточно лишь заменить несколько насадок инструментов во время производства. Обычные 7-сегментные дисплеи имеют конструкцию с уже интегрированными светодиодами, из-за чего разнообразие выбора дизайна таких дисплеев значительно сокращается. Модульная конструкция дисплея MENTOR GmbH & Co позволяет использовать SMD-светодиоды различных оттенков в одном решении, в том числе двукристальные и RGB-чипы. Это увеличивает количество вариантов дизайна, а также обеспечивает индивидуальный подход к замене каждого светодиода дисплея.

Состоящий из непрозрачного многокамерного корпуса и светопроводников, 7-сегментный дисплей производится методом двухкомпонентного литья под давлением. Дисплеи крепятся к печатной плате посредством двух штифтов, расположенных на нижней части корпуса.

Доступны три варианта размеров цифр дисплея: 7,62, 10,16 и 14,2 мм. Кроме того, предлагаются стандартные версии 7-сегментных дисплеев с установленной высотой 9,7 и 12,5 мм.

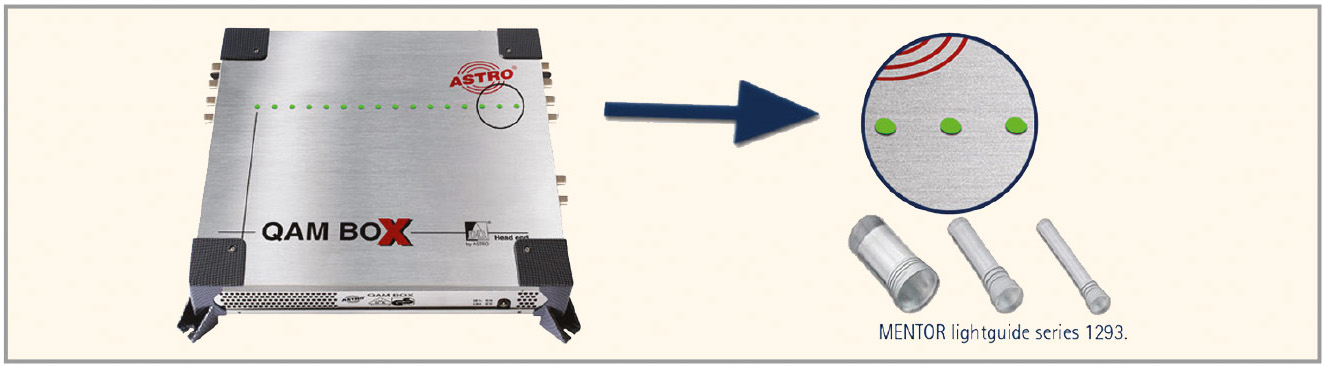

Рис. 8. Модуль приёма-передачи данных от компании ASTRO

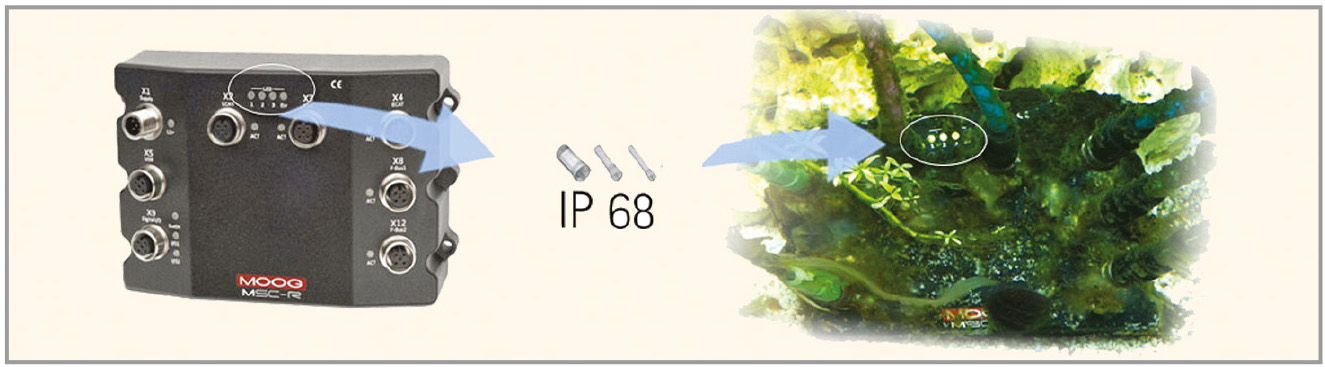

Рис. 9. Использование светопроводника IP68 серии 1282 в промышленном сетевом модуле Moog GmbH

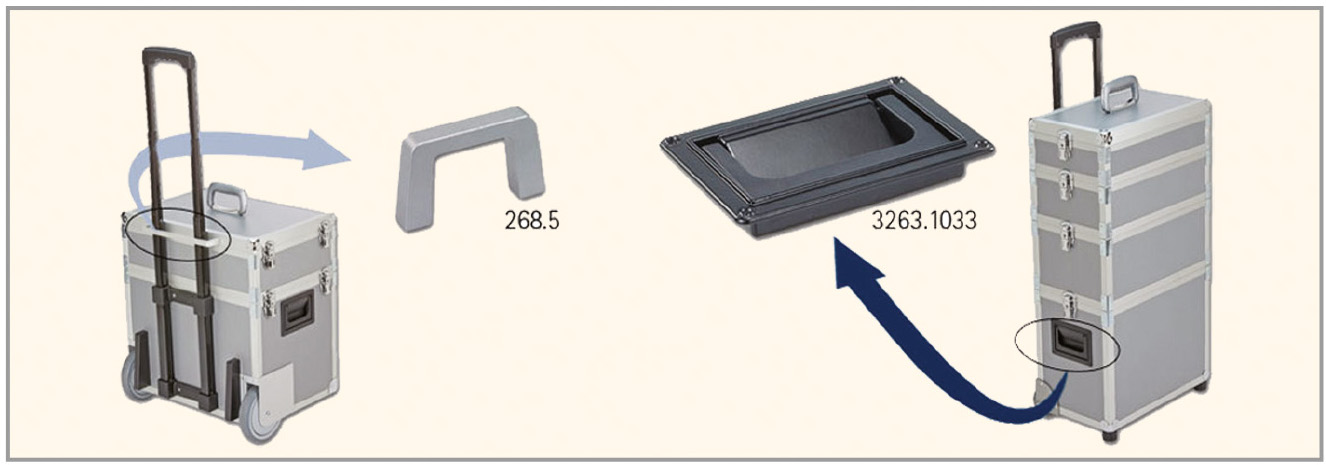

Рис. 10. Применение ручек MENTOR GmbH & Co в продукции фирмы KKC

Примеры применения

Компания MENTOR GmbH & Co может похвастать рядом успешных совместных проектов с крупными компаниями – производителями промышленного оборудования:

специалисты компании ASTRO применили светопроводник серии 1293 со степенью защиты IP68 и нестандартным размером в своём модуле приёма/передачи данных (см. рис. 8);
компания – производитель промышленных сетевых модулей Moog GmbH заложила в свои устройства светопроводник серии 1282 с IP68. На рисунке 9 устройство показано после года эксплуатации его под водой;
фирма KKC, занимающаяся производством защищённых чемоданов и кейсов особого назначения, использует в своих изделиях алюминиевые ручки серий 268.5 и 3263.20133 из стандартной линейки (см. рис. 10);
разработчик и производитель кондиционеров и промышленных систем вентиляции – компания REMKO GmbH & Co. KG использует ручку MENTOR GmbH & Co серии 334.61 для регулировки температуры;
российский производитель медицинского оборудования – компания Мицар использует в своих электроэнцефалографах светопроводники MENTOR GmbH & Co серии 1282.

Заключение

Продукция компании MENTOR GmbH & Co отличается высоким качеством, привлекательной ценой и почти 100%-м наполнением склада производителя.

Возможно изготовление нестандартных компонентов или быстрый заказ образцов через региональных дистрибьюторов. Эксклюзивный поставщик компании MENTOR GmbH & Co в России – компания ПРОСОФТ.
